Vega VEGAFLEX 81 Guía Rápida

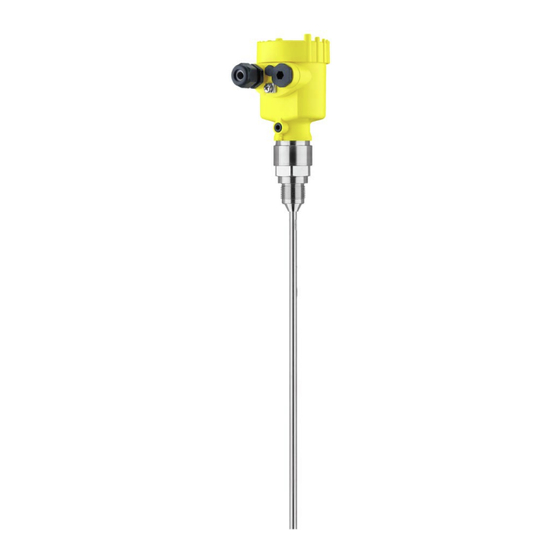

Sensor tdr para la medición continua de nivel y de interfase de líquidos.
Ocultar thumbs
Ver también para VEGAFLEX 81:
- Instrucciones de servicio (100 páginas) ,
- Guía rápida (24 páginas) ,
- Instrucciones de seguridad (20 páginas)
Manuales relacionados para Vega VEGAFLEX 81
Resumen de contenidos para Vega VEGAFLEX 81
- Página 1 Guía rápida Sensor TDR para la medición continua de nivel y de interfase de líquidos. VEGAFLEX 81 Foundation Fieldbus Sonda de varilla y cable Document ID: 47589...
- Página 2 Usted puede encontrar más informaciones en la instrucción de servi- cio general correspondiente, disponible en el DVD suministrado o en la zona de descarga en "www.vega.com". Manual de instrucciones VEGAFLEX 81 - Foundation Fieldbus - Sonda de medición de varilla y de cable: ID de documento 44218 Estado de redacción de la guía rápida:2014-03-17...
- Página 3 Durante los trabajos en y con el equipo siempre es necesario el uso del equipo de protección necesario. Empleo acorde con las prescripciones VEGAFLEX 81 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto".
- Página 4 El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGAFLEX 81 • Foundation Fieldbus...
- Página 5 Manual de instrucciones y guía rápida al momento del suministro (PDF) • Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Para eso ir a www.vega.com, "VEGA Tools" y "Búsqueda de equipo". Entrar allí el número de serie. Opcionalmente Usted encontrará los datos mediante su Smartphone: VEGAFLEX 81 • Foundation Fieldbus...
- Página 6 2 Descripción del producto • Descargar el Smartphone-App "VEGA Tools" desde "Apple App Store " o de "Google Play Store" • Escanear Data-Matrix-Code de la placa de tipos del equipo o • Entrar el número de serie manualmente en el App...
- Página 7 Posición de montaje Montar VEGAFLEX 81 de forma tal, que la distancia hasta las es- tructuras internas o la pared del depósito, sea como mínimo de 300 mm (12 in). En depósitos metálicos la distancia hasta la pared del depósito debe ser de 500 mm (19.7 in) como mínimo.
- Página 8 Ej., depósitos plásticos puede afectar- se el valor medido por la influencia de campos magnéticos intensos (Emisión de interferencia según EN 61326: clase A). En ese caso emplear una sonda de medición con versión coaxial. Fig. 3: Montaje en depósito no metálico Brida Chapa de metal VEGAFLEX 81 • Foundation Fieldbus...
- Página 9 Fig. 4: Tubuladuras de montaje Durante la soldadura de la tubuladura prestar atención, que la tubula- dura cierre a ras con la tapa del depósito. Fig. 5: Montar las tubuladuras rasantes Montaje desfavorable Tubuladura rasante - montaje óptimo VEGAFLEX 81 • Foundation Fieldbus...
- Página 10 1 cm (0.4 in) de aislamiento a los extremos de los conductores 5. Empujar el cable en el sensor a través del racor atornillado para cables Fig. 6: Pasos de conexión 5 y 6 - carcasa de una cámara VEGAFLEX 81 • Foundation Fieldbus...
- Página 11 9. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 10. Poner nuevamente el módulo de indicación y configuración dis- ponible eventualmente 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. Esquema de conexión para carcasa de una cámara La figura siguiente se aplica para las versiones No-Ex, Ex-ia y Ex-d. VEGAFLEX 81 • Foundation Fieldbus...
- Página 12 2 Para el módulo de visualización y configuración o adaptador de interface 3 Para unidad de visualización y configuración externa Terminal de puesta a tierra para la conexión del blindaje del cable Información: No se soporta la operación paralela de una unidad de visualización y configuración externa y un módulo de de visualización y configura- ción en la cámara de conexiones. VEGAFLEX 81 • Foundation Fieldbus...
- Página 13 2. Poner el módulo de indicación y control sobre el sistema electró- nico, girándolo hacia la derecha hasta que enclave. 3. Atornillar fijamente la tapa de la carcasa con la ventana. El desmontaje tiene lugar análogamente en secuencia inversa. El módulo de indicación y configuración es alimentado por el sensor, no se requiere ninguna conexión adicional. Fig. 10: Empleo del módulo de indicación y configuración en carcasa de una sola cámara el compartimiento de conexión VEGAFLEX 81 • Foundation Fieldbus...
- Página 14 En este punto de menú se puede seleccionar la aplicación. Se puede seleccionar entre medición de nivel y medición de interfase. Además, se puede seleccionar entre medición en el depósito o en bypass o tubo vertical. VEGAFLEX 81 • Foundation Fieldbus...
- Página 15 Realizar el ajuste máx. para la interface. Para eso entrar el valor porcentual y el valor de distancia adecuado en metros para el depósito lleno. Ajuste mín. - interface Realizar el ajuste mín. para la interface. VEGAFLEX 81 • Foundation Fieldbus...
- Página 16 Todas las señales parásitas existentes en esa área son detectadas y almacenadas por el sensor. El equipo realiza una supresión de señales parásitas automáticamen- te, inmediatamente que la sonda de medición queda descubierta. La supresión de señales parásitas siempre está actualizada. VEGAFLEX 81 • Foundation Fieldbus...
- Página 17 Ʋ Equipo Ex-ia - Alimentación modelo 9 … 24 V DC ENTITY Ʋ Equipo Ex-d 14 … 32 V DC Alimentación por/cantidad máxima de sensores Ʋ Bus de campo máx. 32 (máx. 10 para Ex) VEGAFLEX 81 • Foundation Fieldbus...
