- Página 1 TT 1840G F R E G A D O R A - S E C A D O R A Manual de instrucciones del propietario ¡Atención! Lea las instrucciones antes de utilizar la máquina www.numatic.co.uk...

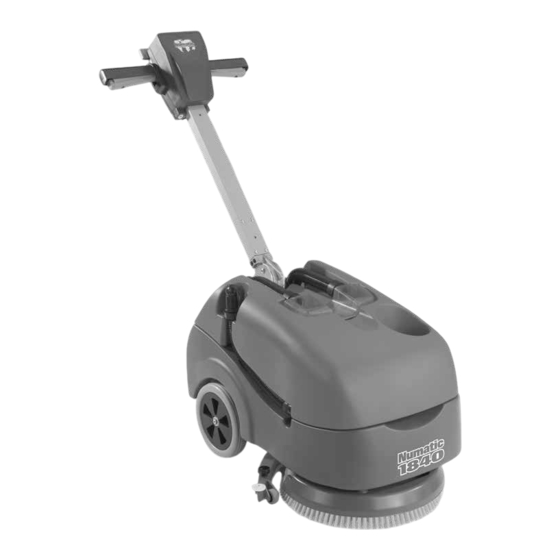

- Página 2 Vista general de la máquina Cuadro de mandos del operario Tubo de aspiración Palanca de encendido/apagado Separador Depósito de agua sucia Tapón de llenado de agua limpia Depósito de agua limpia Indicador del nivel de agua limpia Cabezal del cepillo Boca de llenado del depósito de agua limpia Gomas de la boquilla de aspiración Tubo de drenaje del depósito superior (agua sucia)
- Página 3 Guía de instalación rápida Lea esta guía antes de empezar a utilizar la máquina. Tras retirar todo el embalaje, abra con cuidado y compruebe el contenido. Utilice la palanca de posición del manillar para le- vantar el manillar hasta la posición vertical (fig 1). upright position.
- Página 4 Preparación de la máquina Inclinación de la máquina Montaje del cepillo Se utiliza el sistema de cepillo Nulock. El montaje y desmontaje del cepillo es muy sencillo: basta presionar sobre él y girarlo para fijarlo en su sitio. Utilice solamente cepillos provistos por el fabricante. Esta máquina requiere un cepillo de 400 mm o una almohadilla de 360 mm.
- Página 5 Preparación de la máquina Montaje de la boquilla de aspiración La boquilla de aspiración ha sido diseñada para la instalación rápida, lo que permite sustituir fácilmente las gomas, y tiene una función de seguridad que permite el desprendimiento de la boquilla en caso de engancharse esta en algo mientras está...
- Página 6 Antes de realizar la operación de limpieza, coloque carteles de aviso adecuados y barra el suelo con una escoba o fregona (fig. 16). Artículo Numatic (629044): cartel de «Piso mojado» (disponible si se requiere) Importante No accione la máquina sin antes haber leído y comprendido totalmente el Manual del...
- Página 7 Preparación de la máquina PRECAUCIÓN Al desplazar o levantar la TT 1840, siga las normas de seguridad nacionales para el levantamiento de objetos pesados. Desplazamiento de la máquina Traslade la máquina inclinándola hacia atrás sobre las ruedas de transporte principales (fig. 17). Cuando el depósito superior (de agua sucia) está...
- Página 8 Manejo de la máquina Fregado preliminar La TT 1840 ha sido diseñada para hacer frente a una gran variedad de tipos de suelo y distintos grados de suciedad. En suelos muy sucios, emplee una técnica de «fregado doble». Realice primero un fregado preliminar del suelo con la boquilla de aspiración en la posición elevada (fig. 21), deje transcurrir un tiempo para que los productos químicos surtan efecto y luego friegue una segunda vez la superficie pero con la boquilla de aspiración en la posición baja.
- Página 9 MILLFIELD ROAD, CHARD, SOMERSET TA20 2GB ENGLAND INTERNATIONAL LTD THIS DRAWING IS COPYRIGHT AND IS THE PROPERTY OF NUMATIC INTERNATIONAL LTD. AND MUST NOT BE USED WITHOUT THEIR KNOWLEDGE NOR COMMUNICATED TO ANY PERSON OR COMPANY. 20.0 20.0 THE EXAMPLE SHOWN DETAILS THE METHOD USED FOR...
- Página 10 Mantenimiento periódico ASEGÚRESE SIEMPRE DE QUE LA FUENTE DE ALIMENTACIÓN ESTÉ DESCONECTADA ANTES DE REALIZAR CUALQUIER OPERACIÓN DE MANTENIMIENTO. La TT 1840 se ha diseñado para que sea sencilla de utilizar, incluyendo su desarmado y limpieza. Después de utilizar la máquina, vacíe el depósito de agua sucia con el tubo de va- ciado y enjuáguelo con agua limpia.
- Página 11 Mantenimiento periódico Filtro de agua limpia En el interior del depósito de agua limpia hay un filtro, situado debajo de la entrada de agua limpia. Desmonte el tapón y la cesta para residuos grandes. *NOTA: Para mayor claridad, se muestra con el lateral del depósito de agua limpia recortado. Asegúrese de mantener el filtro libre de residuos y contaminantes químicos.
- Página 12 Las instrucciones de montaje aparecen en la página 5. Fig 46 1. Cuerpo de la boquilla de aspiración 2. Portagomas 3. Goma posterior 4. Goma anterior (ranurada) 5. Pomos de sujeción x 4 Utilice repuestos auténticos de NUMATIC. Utilice el juego de gomas de repuesto 606261.
- Página 13 Generalidades de la máquina Etiqueta de características Nombre y domicilio de la empresa Descripción de la máquina Tensión y frecuencia Componentes críticos para la seguridad Clasificación de potencia Cable de alimentación: Pendiente máx. H05VV-F 20 m x 1,0 mm² x 3 conductores Peso (lista para el uso) Marcado CE Logotipo RAEE...
- Página 14 SÍ Si estuviera dañado, sustituya el cable antes de volver a utilizar la máquina. Sustituya el cable de alimentación únicamente por el repuesto correcto aprobado por Numatic. Asegúrese de que la zona de trabajo esté despejada de obstáculos y personas.
- Página 15 Filtro del depósito de agua limpia total o Desmontarlo y limpiarlo parcialmente obstruido Si no se logra solucionar el problema, o en caso de avería, póngase en contacto con su distribuidor de Numatic, o el servicio de asistencia técnica de Numatic al +44 (0)1460 269268.
- Página 16 Repuestos 606261 Juego de gomas de repuesto para la TT 1840 237411 Filtro de residuos para la TT 1840 237466 Protector inferior 237232 Filtro del separador para la TT 1840 237268 Tapa del tapón de llenado 303985 Tapón de llenado para la TT 1840 208448 Tapón de vaciado del depósito 303961...
- Página 17 TT 1840 220v ~ 240V ~ 115V DRW - 13476 (A01) 19/03/2013...
- Página 18 Notes:...
- Página 19 Declaración de conformidad de la UE...
- Página 20 Tel: 0861 686 284 www.numatic.co.za Numatic International Schweiz AG. Sihlbruggstrasse 142, 6340 Baar. SCHWEIZ Tel: 0041 (0) 41 76 80 76 - 0 www.numatic.ch Numatic International ULDA. Rua da Boa Viagem, n.º 177 4470-600 Moreira, Maia PORTUGAL Tel: +351 220 047 700 www.numatic.pt This Product has been comprehensively inspected and checked during every stage of its manufacture.
