3.2
Indicadores, interruptores y conexiones
Lámparas de estado
En la siguiente tabla se enumeran las funciones de los indicadores de estado que figuran
en el panel delantero del instrumento.
Indicador
Ready (verde)
System (rojo)
Temperature
(amarillo)
Sensor chip
(verde)
Run (verde)

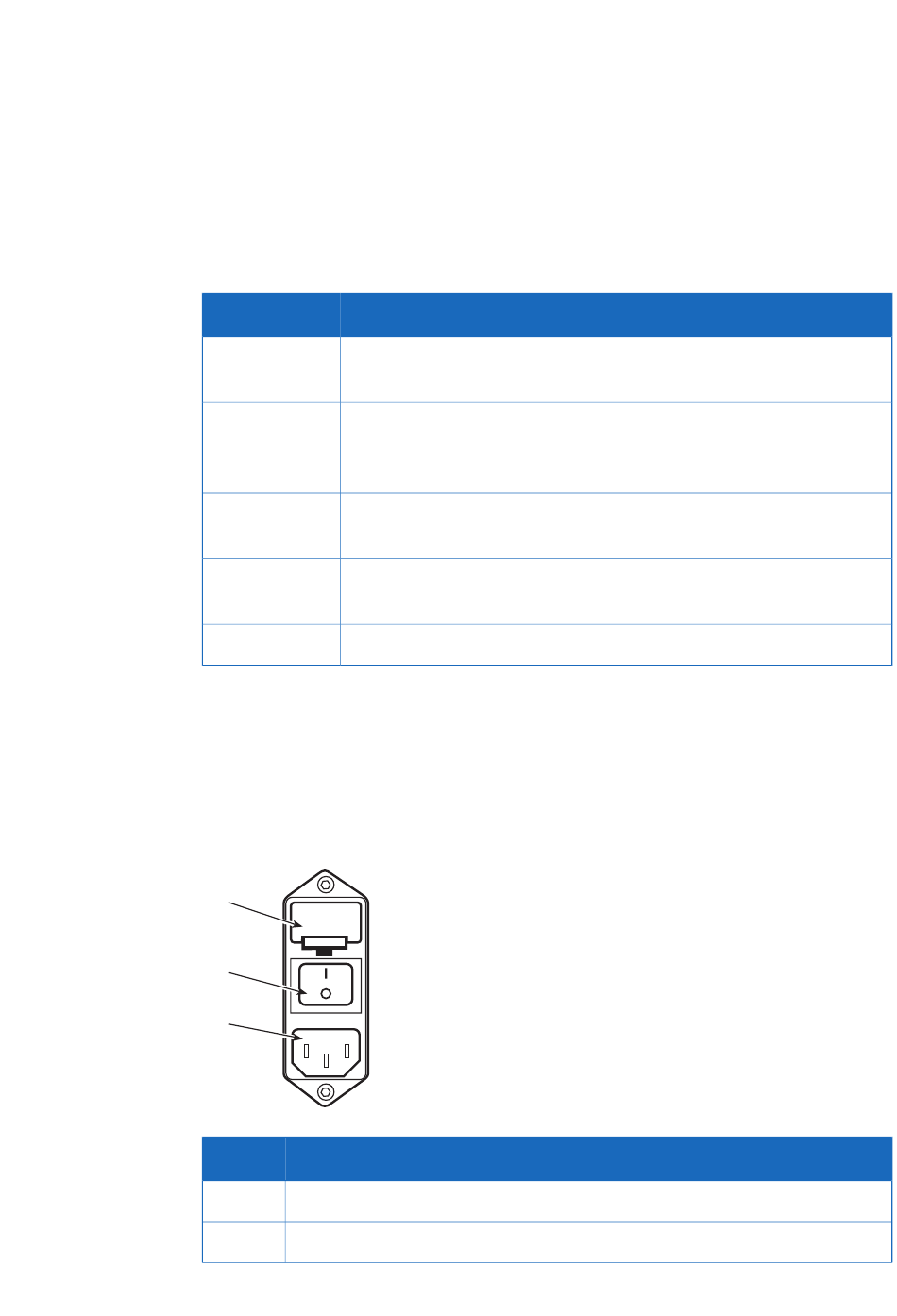

Interruptor de red de
alimentación
El interruptor de la red de alimentación se encuentra en el panel de entrada de red, en
la parte derecha del instrumento.
1
2
3
Pieza
1
2
Biacore 4000 Instrucciones de funcionamiento 28-9667-08 AC
Función
Iluminado cuando la energía está activada y el instrumento está
listo para su uso.
Se enciende durante unos segundos después de activar la energía.
Si el indicador se enciende en otras circunstancias, apague el ins-
trumento y llame a su representante técnico de GE.
Se ilumina cuando la temperatura en las celdas de flujo está estable
en la temperatura predefinida.
Iluminado cuando el chip sensor está acoplado y listo.
Iluminado cuando hay una ejecución en curso.
Función
Caja de fusibles de la red
Interruptor de alimentación
3 Descripción del sistema
3.2 Indicadores, interruptores y conexiones
31
