Inversión 1/2 Puerta - Sagi ME70LTR Manual De Uso E Instalación

Los armarios frigoríficos están dotados de serie con apertura a la derecha.

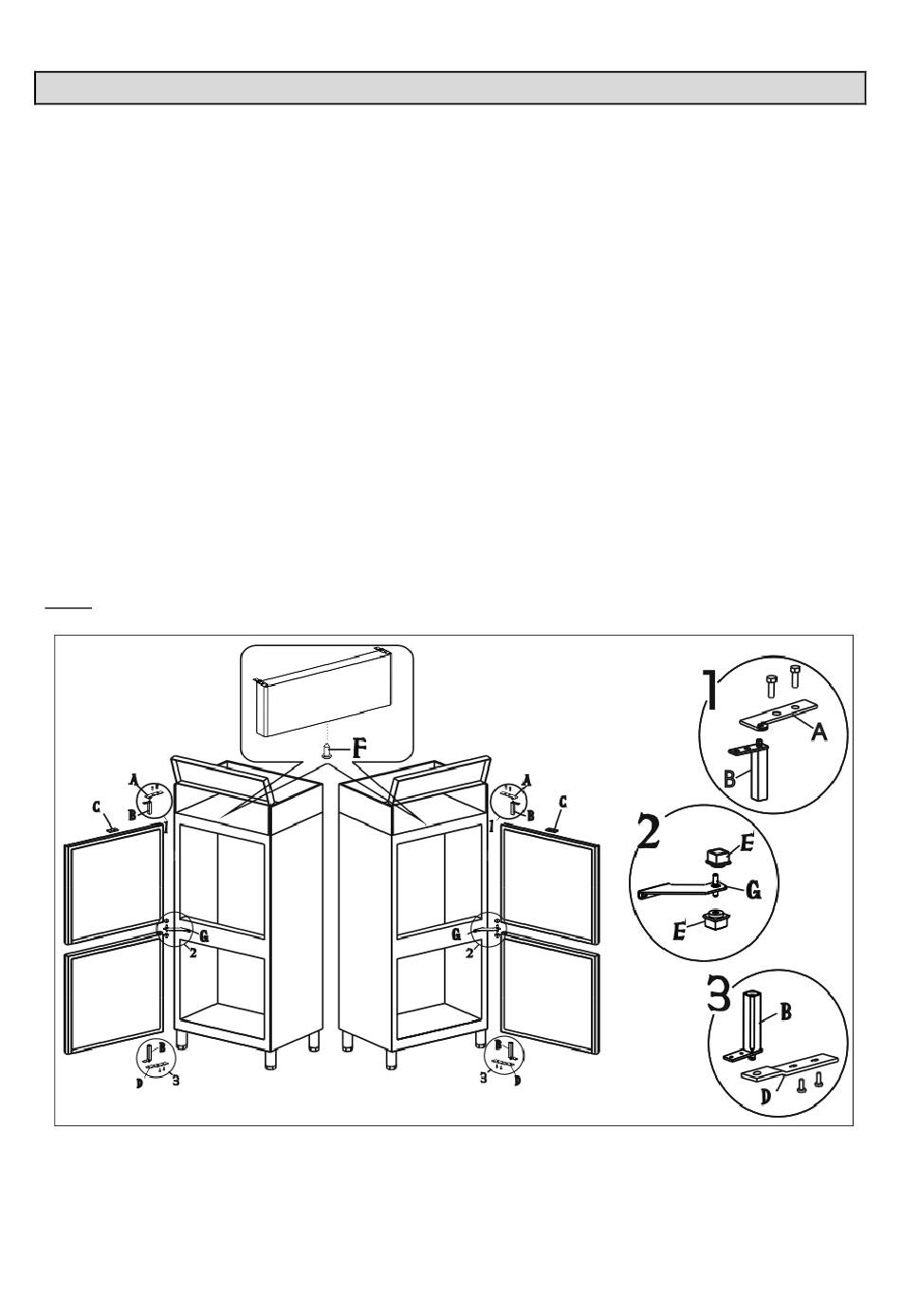

Para la transformación con apertura a la izquierda, se deberá obrar del siguiente modo:
•
Girar el cuadro sobre las cabeceras laterales quitando el tornillo de bloqueo "F".
•
Desatornille los dos tornillos de fijacion del estribo "A" y el tornillo "bloqueo" bisagra "B".
•
Quitar la puerta superior y desmontar la bisagra "B" y el componente "E", invirtiendo el montaje.
•
Desmonte el elemento "C" adaptándolo en el lado opuesto de la puerta.
•
Desmontar el estribo intermedio "G" volviéndolo a montar sobre el lado opuesto en el lugar
predispuesto.
•
Quitar la puerta inferior y desmontar la bisagra "B" y el componente "E", invirtiendo el montaje.
•
Desplazar el micro presente sobre la puerta inferior hacia la parte opuesta, utilizando el orificio
predispuesto.
•
Desmontar el estribo inferior "D" volviéndolo a montar sobre el componente "B" presente sobre la
puerta inferior.
•
Colocar la puerta inferior introduciendo el componente "E" sobre el perno del estribo "G".
•
Fijar el estribo "D" a la estructura, enroscando a fondo los tornillos de fijación.
•
Colocar el estribo "A" sobre el componente "B" presente sobre la puerta superior.
•
Colocar la puerta superior introduciendo el componente "E" sobre el perno del estribo "G".
•
Fijar el estribo "A" a la estructura, enroscando a fondo los tornillos de fijación.
•
Antes del ajustado de los tornillos de los estribos, controle la altura de abisagrado que tiene que ser
de 12mm aproximadamente y la perpendiculariedad de la puerta en relación a la estructura.
•
Montar nuevamente el cuadro.
NOTA: las tareas de desmontaje y remontaje se deben realizar con la puerta cerrada.
INVERSIÓN 1/2 PUERTA
