• Inserte el conector de cable de la pinza porta-electrodo y del conducto de piezas de trabajo en el
zócalo de corriente de soldadura dependiente de la aplicación y bloquéelo girando a la derecha. La
polaridad correspondiente se ajustará a las indicaciones especificadas por el fabricante en el paquete
de electrodos.
5.4

Control remoto

Los controles remoto se utilizan según la versión en el zócalo de conexión de 19 polos del control
remoto (analógico) o en el zócalo de conexión de 7 polos del control remoto (digital).
Lea y observe la documentación de todos los componentes accesorios y del sistema.
5.5 Interfaces para automatización
¡Daños en el aparato por conexión incorrecta!
Cables de control inadecuados o la asignación errónea de señales de entrada y salida puede
provocar daños en el aparato.
• ¡Utilice sólo cables de control blindados!
• ¡Cuando el aparato funciona mediante tensiones de control, la unión se debe realizar medi-
ante el amplificador de distribución adecuado!
• Para controlar la corriente principal o la corriente de descenso por medio de las tensiones de
control, deberán habilitarse las entradas correspondientes (véase Activación de preajustes
de tensión de control).

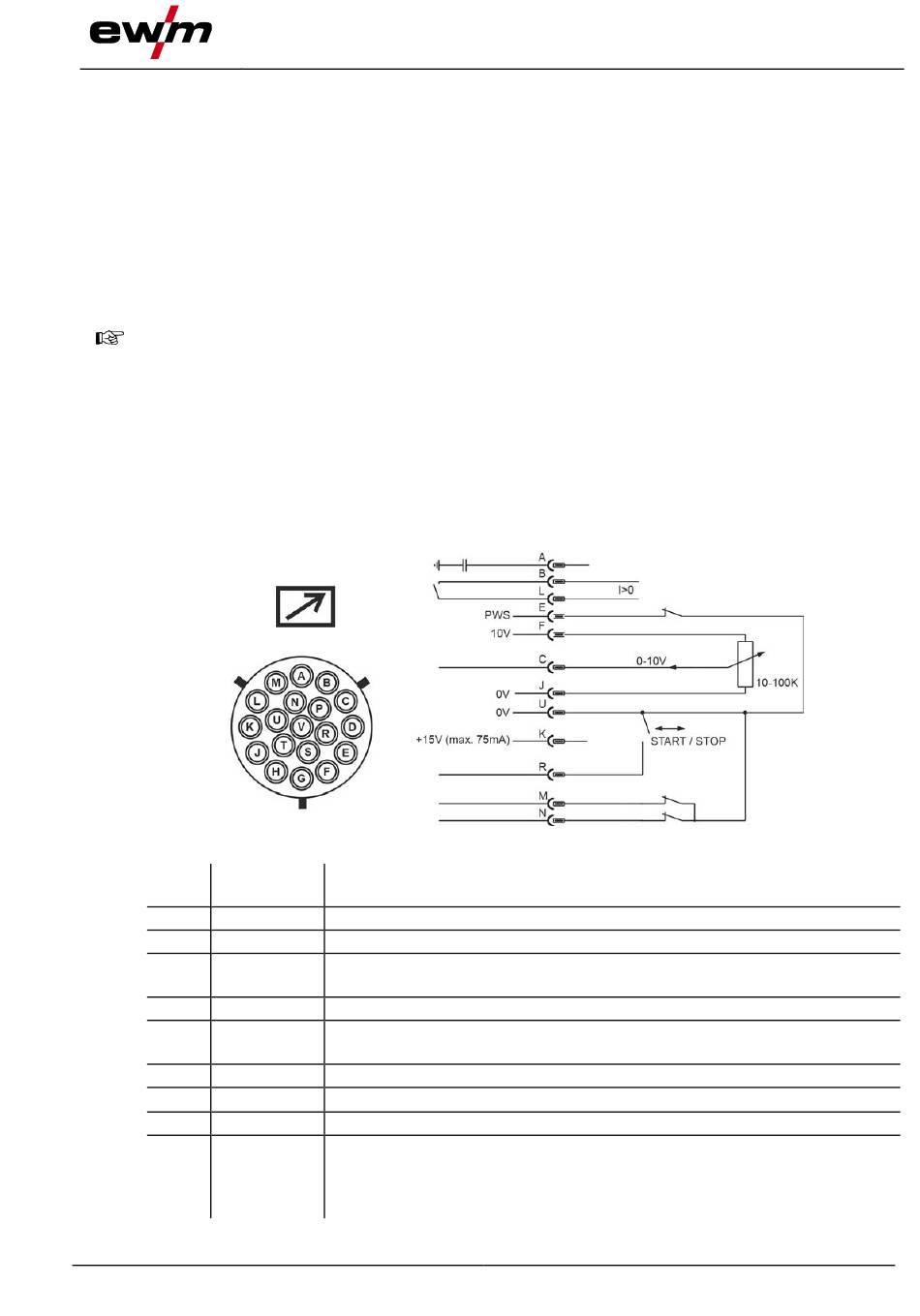

5.5.1 Base de conexión mando a distancia 19-polos
Tipo de
Pin
señal
A Salida
B/L Salida
E Entrada
F Salida
C Entrada
J/U Salida
K Salida
R Entrada
M/N Entrada
099-005674-EW504
08.09.2023
Figura 5-14
Denominación
Conexión para el apantallamiento de cables (PE)
Señal de f lujo de corriente I>0, libre de potencial (máx. + - 15 V/100 mA)
Conmutación del potencial de corriente de soldadura (PWS) únicamente en
aparatos CA (potencial de ref erencia 0 V)
Tensión de ref erencia para potenciómetro 10 V (máx. 10 mA)
Preajuste de tensión de control para corriente principal 0-10 V (0
V = I /10 V = I )
mín máx
Potencial de ref erencia 0 V
Fuente de alimentación +15 V, máx. 75 mA
Corriente de soldadura Start/Stop
Activación de preajustes de tensión de control
Las señales M y N deben ajustarse al potencial de referencia de 0 V para ac-
tivar el preajuste de tensión de control externo para la corriente principal y la
vertiente de bajada.
Estructura y función
Control remoto
