Página 1 Products Solutions Services BA01994D/23/ES/03.23-00 71642164 2023-07-28 Válido desde versión 01.00.zz (Firmware del equipo) Manual de instrucciones Proline t-mass F 300 Caudalímetro másico por dispersión térmica Modbus RS485...
Página 2 • El fabricante se reserva el derecho de modificar los datos técnicos sin previo aviso. El centro Endress+Hauser que le atiende habitualmente le proporcionará las últimas informaciones novedosas y actualizaciones del presente manual de instrucciones.

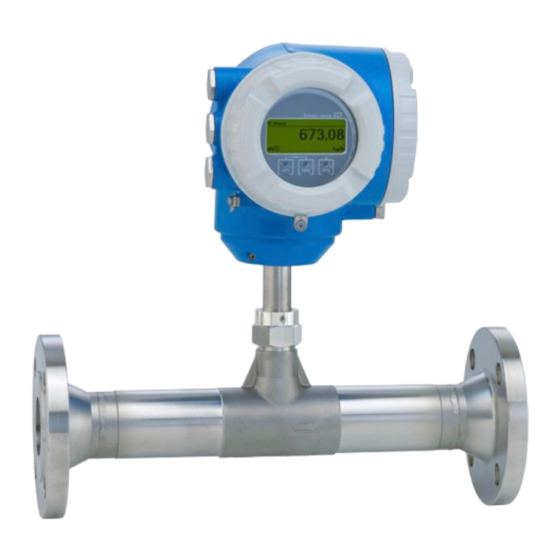

Página 3 Proline t-mass F 300 Modbus RS485 Índice de contenidos Índice de contenidos 5.1.3 Instrucciones especiales para el Sobre este documento ....6 montaje ..... . 27 Finalidad del documento .
Página 4 Índice de contenidos Proline t-mass F 300 Modbus RS485 7.3.10 Roles de usuario y autorización de 9.4.11 Configurar la salida de pulsos/ acceso correspondiente ... 57 frecuencia/conmutación ..93 7.3.11 Desactivación de la protección contra...
Página 5 12.2 Equipos de medición y ensayo ... 12.3 Servicios de Endress+Hauser ... . 160 Reparaciones ....161 13.1 Información general .
Página 6 Sobre este documento Proline t-mass F 300 Modbus RS485 Sobre este documento Finalidad del documento El presente manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, la recepción de material y su almacenamiento, hasta la instalación, la conexión, la...
Página 7 Proline t-mass F 300 Modbus RS485 Sobre este documento Símbolo Significado El diodo emisor de luz está encendido. El diodo emisor de luz está parpadeando. 1.2.4 Símbolos de herramientas Símbolo Significado Destornillador de hoja plana Llave Allen Llave fija para tuercas 1.2.5...
Página 8 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
Página 9 Proline t-mass F 300 Modbus RS485 Instrucciones de seguridad Instrucciones de seguridad Requisitos que debe cumplir el personal El personal para las tareas de instalación, puesta en marcha, diagnósticos y mantenimiento debe cumplir los siguientes requisitos: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas.
Página 10 Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá...
Página 11 Proline t-mass F 300 Modbus RS485 Instrucciones de seguridad ‣ Tenga en cuenta las normas federales/nacionales relativas a las reparaciones de equipos eléctricos. ‣ Utilice únicamente piezas de repuesto y accesorios originales. Seguridad del producto Este equipo de medición ha sido diseñado de acuerdo a las buenas prácticas de ingeniería y cumple los requisitos de seguridad más exigentes, ha sido sometido a pruebas de...
Página 12 Instrucciones de seguridad Proline t-mass F 300 Modbus RS485 2.7.1 Protección del acceso mediante protección contra escritura por hardware El acceso de escritura a los parámetros del equipo a través del indicador local, el navegador de internet o el software de configuración (p. ej., FieldCare o DeviceCare) se puede deshabilitar mediante un interruptor de protección contra escritura (microinterruptor en el...
Página 13 Proline t-mass F 300 Modbus RS485 Instrucciones de seguridad Observaciones generales sobre el uso de contraseñas • Por motivos de seguridad, durante la puesta en marcha es necesario modificar el código de acceso y la clave de red proporcionados junto con el equipo.
Página 14 Descripción del producto Proline t-mass F 300 Modbus RS485 Descripción del producto El equipo se compone de un transmisor y un sensor. El equipo está disponible en una versión compacta: El transmisor y el sensor forman una sola unidad mecánica.
Página 15 • Introduzca los números de serie de las placas de identificación en la Operations app de Endress+Hauser o escanee el código DataMatrix de la placa de identificación con la Operations app de Endress+Hauser: se muestra toda la información relativa al equipo.
Página 16 • El Device Viewer: Introduzca el número de serie que figura en la placa de identificación (www.endress.com/deviceviewer) • La Operations app de Endress+Hauser: Introduzca el número de serie de la placa de identificación o escanee el código DataMatrix de la placa de identificación.
Página 17 Proline t-mass F 300 Modbus RS485 Recepción de material e identificación del producto 4.2.2 Placa de identificación del sensor Order code: Ser.no.: Ext. ord.cd.: Date: A0041923  3 Ejemplo de placa de identificación de un sensor Nombre del sensor Código de producto Número de serie...
Página 18 Recepción de material e identificación del producto Proline t-mass F 300 Modbus RS485 4.2.3 Símbolos relativos al equipo Símbolo Significado AVISO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o incluso mortales. Consulte la documentación del equipo de medición para averiguar de qué...
Página 19 Proline t-mass F 300 Modbus RS485 Recepción de material e identificación del producto Equipos de medición sin orejetas para izar ADVERTENCIA El centro de gravedad del equipo de medición se encuentra en un punto que está por encima de los puntos de sujeción de las eslingas.
Página 20 Montaje Proline t-mass F 300 Modbus RS485 Montaje Requisitos para el montaje • Las especificaciones de entrada y salida recomendadas deben ser tenidas en cuenta. • El sistema de tuberías y el equipo se deben instalar de acuerdo a las buenas prácticas de ingeniería.
Página 21 Proline t-mass F 300 Modbus RS485 Montaje Tuberías El equipo de medición se debe instalar con profesionalidad y cumpliendo los puntos siguientes: • Suelde las tuberías de manera profesional. • Use juntas del tamaño correcto. • Alinee las bridas y las juntas correctamente.
Página 22 Montaje Proline t-mass F 300 Modbus RS485 Diámetro interno de la tubería de entrada [in] [in] Sch40 Sch80 3,30 3,07 4,22 4,03 3,82 Código de pedido para "Conexión a proceso", opción RAA "Rosca R EN10226-1/ISO 7-1" Código de pedido para "Conexión a proceso", opción NPT "Rosca MNPT, ASME"...
Página 23 Proline t-mass F 300 Modbus RS485 Montaje A0039507  10 Error medido adicional que cabe esperar sin acondicionadores de flujo en función del tipo de perturbación y del tramo recto de entrada Error medido adicional (%) Tramo recto de entrada (DN) 2 codos de 90°...
Página 24 Montaje Proline t-mass F 300 Modbus RS485 5...10 × DN 2 × DN A0039425  11 Tramos rectos de entrada y salida recomendados en caso de uso de una placa acondicionadora de caudal Acondicionador de caudal Si se trata de un sensor de ambos sentidos, cumpla también la longitud del tramo recto de entrada en el sentido opuesto.
Página 25 Proline t-mass F 300 Modbus RS485 Montaje 5.1.2 Requisitos del entorno y de proceso Rango de temperatura ambiente Equipo de medición • –40 … +60 °C (–40 … +140 °F) • Código de pedido para "Prueba, certificado", opción JP: –50 … +60 °C (–58 … +140 °F) Legibilidad del indicador –20 …...
Página 26 Montaje Proline t-mass F 300 Modbus RS485 AVISO Sobrecalentamiento del sistema electrónico debido al aislamiento térmico. ‣ Orientación recomendada: orientación horizontal, la caja del transmisor apunta hacia abajo. ‣ No aísle la caja del transmisor . ‣ Temperatura máxima admisible en el extremo inferior de la caja del transmisor: 80 °C (176 °F)
Página 27 Proline t-mass F 300 Modbus RS485 Montaje Vibraciones AVISO Las vibraciones intensas pueden dañar el equipo de medición. Como resultado se pueden producir daños en el equipo de medición o en las unidades de fijación. ‣ Preste atención a la información sobre la resistencia a vibraciones y golpes →  183 5.1.3...
Página 28 Montaje Proline t-mass F 300 Modbus RS485 5.2.3 Montaje del equipo de medición ADVERTENCIA Peligro por sellado insuficiente del proceso. ‣ Asegúrese de los diámetros internos de las juntas sean mayores o iguales que los de las conexiones a proceso y las tuberías.
Página 29 Proline t-mass F 300 Modbus RS485 Montaje 4 mm 7 Nm (5.2 lbf ) A0043150  17 Caja Ex 1. Afloje los tornillos de fijación. 2. Gire la caja a la posición deseada. 3. Apriete los tornillos de fijación. 5.2.5 Giro del módulo indicador...
Página 30 Montaje Proline t-mass F 300 Modbus RS485 Comprobaciones tras la instalación ¿El equipo está indemne (inspección visual)?  ¿El equipo de medición satisface las especificaciones del punto de medición? Por ejemplo: • Temperatura de proceso →  185  • Presión de proceso (consulte la sección "Valores nominales de presión-temperatura" del documento "Información técnica")
Página 31 Proline t-mass F 300 Modbus RS485 Conexión eléctrica Conexión eléctrica ADVERTENCIA ¡Partes activas! Un trabajo incorrecto realizado en las conexiones eléctricas puede generar descargas eléctricas. ‣ Configure un equipo de desconexión (interruptor o disyuntor de potencia) para desconectar fácilmente el equipo de la tensión de alimentación.
Página 32 Conexión eléctrica Proline t-mass F 300 Modbus RS485 Tipo de cable Pares trenzados Resistencia del lazo ≤ 110 Ω/km Amortiguación de la señal Máx. 9 dB en toda la longitud del cable Blindaje de Blindaje de cobre trenzado o blindaje de malla con lámina. Cuando conecte el...
Página 33 Proline t-mass F 300 Modbus RS485 Conexión eléctrica Longitud del cable 5 m (15 ft)/10 m (35 ft)/20 m (65 ft)/30 m (100 ft) disponible Temperatura de Cuando está montado en una posición fija: –50 … +105 °C (–58 … +221 °F);...
Página 34 Conexión eléctrica Proline t-mass F 300 Modbus RS485 6.2.3 Asignación de terminales Transmisor: tensión de alimentación, entrada/salidas La asignación de terminales de las entradas y salidas depende de la versión de pedido individual del equipo. La asignación de terminales específica del equipo está documentada en una etiqueta adhesiva en la cubierta del terminal.
Página 35 Proline t-mass F 300 Modbus RS485 Conexión eléctrica 2. Si el equipo de medición se suministra sin prensaestopas: Provea por favor prensaestopas apropiados para los cables de conexión. 3. Si el equipo de medición se suministra con prensaestopas: Respete las exigencias para cables de conexión →  31.
Página 36 Conexión eléctrica Proline t-mass F 300 Modbus RS485 N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
Página 37 Proline t-mass F 300 Modbus RS485 Conexión eléctrica 15. Asegure la abrazadera de sujeción de la cubierta del compartimento de conexiones. Retirada de un cable Para retirar un cable del terminal: 3 (0.12) A0029598  18 Unidad física: mm (in) 1.
Página 38 Conexión eléctrica Proline t-mass F 300 Modbus RS485 6.3.2 Conexión del módulo de indicación y configuración a distancia DKX001 El módulo de indicación y configuración a distancia DKX001 está disponible como extra opcional →  163. • El equipo de medición siempre se suministra con una cubierta provisional si el módulo de indicación y configuración a distancia DKX001 se pide directamente con...
Página 39 Proline t-mass F 300 Modbus RS485 Conexión eléctrica Instrucciones especiales para la conexión 6.5.1 Ejemplos de conexión Modbus RS485 A0028765  19 Ejemplo de conexión de Modbus RS485, zona clasificada como no peligrosa y zona 2; Clase I, División 2 Sistema de control (p.
Página 40 Conexión eléctrica Proline t-mass F 300 Modbus RS485 Pulsos/frecuencia salida 12345 A0028761  22 Ejemplo de conexión para salida de pulsos/frecuencia (pasiva) Sistema de automatización con entrada de pulsos/frecuencia (p. ej., PLC con resistencia "pull up" o "pull down" de 10 kΩ) Alimentación...
Página 41 Proline t-mass F 300 Modbus RS485 Conexión eléctrica Entrada de corriente A0028915  25 Ejemplo de conexión de una entrada de corriente de 4 a 20 mA Alimentación Caja de terminales Equipo de medición externo (por ejemplo, para la lectura de medidas de presión o temperatura)
Página 42 Conexión eléctrica Proline t-mass F 300 Modbus RS485 Direccionamiento por hardware A0029634 Configure la dirección deseada del equipo mediante los microinterruptores situados en el compartimento de conexiones. A0029633 Para conmutar de direccionamiento por software a direccionamiento por hardware: Ponga el microinterruptor en la posición On.
Página 43 Proline t-mass F 300 Modbus RS485 Conexión eléctrica Aseguramiento del grado de protección El equipo de medición satisface todos los requisitos correspondientes al grado de protección IP66/67, envolvente de tipo 4X. Para garantizar el grado de protección IP 66/67, carcasa de tipo 4X, realice los siguientes pasos después de establecer la conexión eléctrica:...
Página 44 Opciones de configuración Proline t-mass F 300 Modbus RS485 Opciones de configuración Visión general de las opciones de configuración A0030213 Configuración local a través del módulo indicador Ordenador con navegador de internet (p. ej., Internet Explorer) o software de configuración (p. ej.FieldCare, DeviceCare, AMS Device Manager o SIMATIC PDM) Consola móvil con aplicación SmartBlue...
Página 45 Proline t-mass F 300 Modbus RS485 Opciones de configuración Estructura y funciones del menú de configuración 7.2.1 Estructura del menú de configuración Para una visión general sobre el menú de configuración para expertos: consulte el documento "Descripción de los parámetros del equipo"...
Página 46 Opciones de configuración Proline t-mass F 300 Modbus RS485 7.2.2 Filosofía de funcionamiento Las distintas partes del menú de configuración se asignan a determinados roles de usuario (por ejemplo, operador, mantenimiento, etc.). Cada rol de usuario tiene asignadas determinadas tareas típicas durante el ciclo de vida del equipo.
Página 47 Proline t-mass F 300 Modbus RS485 Opciones de configuración Acceso al menú de configuración a través del indicador local 7.3.1 Indicador de configuración X X X X X X X 1120.50 kg/h A0029348 Indicador de configuración Etiqueta del equipo Zona de visualización del estado Zona de visualización de los valores medidos (hasta 4 líneas)
Página 48 Opciones de configuración Proline t-mass F 300 Modbus RS485 • Caudal volumétrico • Caudal volumétrico normalizado • Caudal volumétrico FAD Flujo calorífico • Densidad • Densidad de referencia Flujo energético Velocidad de flujo Valor calorífico Temperatura El número y el formato de visualización de las variables medidas pueden configurarse a través de Parámetro Formato visualización (→...
Página 49 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.3.2 Vista de navegación En el submenú En el asistente /../Operación 0091-1 /../Selecc Fluido Dcho acceso visu Selecc Fluido Operador Estado bloqueo Vizualización A0013993-ES A0041841-ES Vista de navegación Ruta de navegación hacia la posición actual Zona de visualización del estado...
Página 50 Opciones de configuración Proline t-mass F 300 Modbus RS485 Ajuste Aparece: • En el menú, al lado de la opción seleccionable "Ajuste" • A la izquierda de la ruta de navegación en el menú "Ajuste" Diagnósticos Aparece: • En el menú, al lado de la opción seleccionable de "Diagnóstico"...
Página 51 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.3.3 Vista de edición Editor numérico +0.000 Xx – A0034250  28 Para la introducción de valores en los parámetros (por ejemplo, los valores de alarma) Zona de visualización de valores introducidos Pantalla de introducción de datos...
Página 52 Opciones de configuración Proline t-mass F 300 Modbus RS485 Tecla de Significado configuración Tecla Intro • Si se pulsa brevemente la tecla, confirma la selección. • Pulsar la tecla durante 2 s confirma la entrada. Combinación de teclas Escape (pulse las teclas simultáneamente) Cerrar la vista de edición sin aceptar los cambios.
Página 53 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.3.4 Elementos de configuración Tecla de Significado configuración Tecla Menos En menú, submenú Desplaza la barra de selección en sentido ascendente en una lista de seleccionables. Con un asistente Confirma el valor del parámetro y pasa al parámetro anterior.
Página 54 Opciones de configuración Proline t-mass F 300 Modbus RS485 Acceder y cerrar el menú contextual El usuario está ante la pantalla de visualización operativa. 1. Pulse las teclas  y  durante más de 3 segundos.  Se abre el menú contextual.
Página 55 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.3.6 Navegar y seleccionar de una lista Se utilizan distintos elementos de configuración para navegar por el menú de configuración. La ruta de navegación aparece indicada en el lado izquierdo del encabezado.
Página 56 Opciones de configuración Proline t-mass F 300 Modbus RS485 Ruta de navegación Experto → Acceso directo El código de acceso directo se compone de un número de 5 dígitos (como máximo) con el número de identificación del canal correspondiente a la variable de proceso: p. ej., 00914-2.
Página 57 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.3.9 Modificación de parámetros Los parámetros pueden cambiarse desde el editor numérico o el editor de texto. • Editor numérico: Cambie los valores de un parámetro, por ejemplo, las especificaciones para los valores de alarma.
Página 58 Opciones de configuración Proline t-mass F 300 Modbus RS485 7.3.11 Desactivación de la protección contra escritura mediante código de acceso Si en el indicador local aparece el símbolo  delante de un parámetro, este parámetro está protegido contra escritura por un código de acceso específico de usuario que no puede modificarse mediante configuración local →...
Página 59 Proline t-mass F 300 Modbus RS485 Opciones de configuración monitorizar el estado de salud del equipo. Asimismo, existe la posibilidad de gestionar los datos del equipo y configurar los parámetros de la red. Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede pedir como opción): código de pedido para "Indicador;...
Página 60 Opciones de configuración Proline t-mass F 300 Modbus RS485 Ajustes Interfaz CDI-RJ45 WLAN JavaScript JavaScript debe estar habilitado.  Si no pudiese habilitarse JavaScript: Escriba http://192.168.1.212/servlet/basic.html en la barra de direcciones del navegador de internet. Aparece una versión simplificada pero plenamente operativa de la estructura del menú de configuración en el navegador de internet.
Página 61 Proline t-mass F 300 Modbus RS485 Opciones de configuración 3. Si no se utiliza una 2.ª tarjeta de red, cierre todas las aplicaciones en el portátil.  Las aplicaciones que requieran Internet o una red, como el correo electrónico, las aplicaciones SAP, Internet o Windows Explorer.
Página 62 Opciones de configuración Proline t-mass F 300 Modbus RS485 Inicio del navegador de internet 1. Inicie el navegador de internet en el ordenador. 2. Escriba la dirección IP del servidor web en la línea de dirección del navegador de internet: 192.168.1.212 ...
Página 63 Proline t-mass F 300 Modbus RS485 Opciones de configuración 7.4.5 Interfaz de usuario A0029418 Fila para funciones Idioma del indicador local Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Nombre del equipo • Device tag •...
Página 64 Opciones de configuración Proline t-mass F 300 Modbus RS485 Área de navegación Los menús, los submenús asociados y los parámetros pueden seleccionarse en la zona de navegación. Área de trabajo En esta área pueden realizarse varias acciones en función de la función seleccionada y los submenús correspondientes:...
Página 65 Proline t-mass F 300 Modbus RS485 Opciones de configuración Acceso al menú de configuración a través del software de configuración La estructura del menú de configuración en la herramienta/software de configuración es idéntica a la del indicador local. 7.5.1 Conexión con el software de configuración Mediante el protocolo Modbus RS485 Esta interfaz de comunicación está...
Página 66 Opciones de configuración Proline t-mass F 300 Modbus RS485 A0027563  32 Conexión mediante la interfaz de servicio (CDI-RJ45) Ordenador con navegador de internet (p. ej., Microsoft Internet Explorer, Microsoft Edge) para acceder al servidor web integrado en el equipo o con software de configuración "FieldCare", "DeviceCare" con COM DTM "Comunicación CDI TCP/IP"...
Página 67 Proline t-mass F 300 Modbus RS485 Opciones de configuración Antenas disponibles • Antena interna • Antena externa (opcional) En caso de condiciones de transmisión/recepción deficientes en el lugar de instalación.  ¡En todo momento solo hay 1 antena activa! Alcance •...
Página 68 FieldCare Rango de funcionamiento Software de Endress+Hauser para la gestión de activos de la planta (PAM, por "Plan Asset Management") basado en FDT de Endress+Hauser. Puede configurar todas las unidades de campo inteligentes de un sistema y le ayuda a gestionarlas. El uso de la información sobre el estado es también una forma sencilla y efectiva de comprobar su estado de dichas...
Página 69 Rango de funcionamiento Herramienta de conexión y configuración de equipos de campo Endress+Hauser. La forma más rápida de configurar equipos de campo Endress+Hauser es con la herramienta específica "DeviceCare". Junto con los gestores de tipos de equipo (DTM), supone una solución práctica y completa.
Página 70 (CDI) o interfase Modbus FieldCare • www.endress.com → Zona de descargas • Memoria USB (póngase en contacto con Endress+Hauser) • DVD (póngase en contacto con Endress+Hauser) DeviceCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) •...
Página 71 Proline t-mass F 300 Modbus RS485 Integración en el sistema Registros Modbus compatibles: información de diagnóstico Información de diagnóstico Registros Modbus compatibles Código de diagnóstico (tipo de datos: String), p. ej. F270 6821 Número de diagnóstico (tipo de datos: Entero), p. ej. 270 6859 Los registros Modbus son compatibles, pero los números de diagnóstico no lo son.
Página 72 Integración en el sistema Proline t-mass F 300 Modbus RS485 Código Nombre Descripción Aplicación Escritura de El máster escribe un nuevo valor en Escritura de varios parámetros de varios registros varios registros Modbus del instrumento instrumento. Puede escribirse un máximo de 120 registros consecutivos con 1 telegrama.
Página 73 Proline t-mass F 300 Modbus RS485 Integración en el sistema CADENA Longitud de datos = depende del parámetro de equipo, p. ej., la presentación de un parámetro de equipo con una longitud de datos = 18 bytes (9 registros) Byte 17...
Página 74 Integración en el sistema Proline t-mass F 300 Modbus RS485 8.3.6 Mapa de datos Modbus Función del mapa de datos Modbus El instrumento dispone de una zona especial en la memoria, el mapa de datos Modbus (para 16 parámetros del equipo como máximo), que permite a los usuarios efectuar llamadas a múltiples parámetros del equipo a través del Modbus RS485 y no solo a...
Página 75 Proline t-mass F 300 Modbus RS485 Integración en el sistema Configuración de la lista de exploración mediante Modbus RS485 Efectuada por medio de las direcciones de registro 5001-5016 Lista de exploración N.º Registro Modbus RS485 Tipo de datos Registro de configuración...
Página 76 Puesta en marcha Proline t-mass F 300 Modbus RS485 Puesta en marcha Comprobación tras el montaje y la conexión Antes de poner en marcha el equipo: ‣ Compruebe que se han realizado correctamente las comprobaciones tras la conexión y la instalación.
Página 77 Proline t-mass F 300 Modbus RS485 Puesta en marcha Configuración del equipo de medición La página Menú Ajuste, con sus asistentes guiados, contiene todos los parámetros necesarios para un funcionamiento estándar. X X X X X X X 20.50 Menú principal...
Página 78 Puesta en marcha Proline t-mass F 300 Modbus RS485 ‣ Salida de conmutación pulso- →  93 frecuenc. 1 … n ‣ Salida de relé 1 … n →  99 ‣ →  101 Visualización ‣ Supresión de caudal residual →...
Página 79 Proline t-mass F 300 Modbus RS485 Puesta en marcha →  80 →  80 Composición del gas Mol% Air →  81 Mol% Ar →  81 Mol% C2H4 →  81 Mol% C2H6 →  81 Mol% C3H8 →...
Página 80 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Aplicación de medida – Seleccionar la aplicación de • Aire o aire –...
Página 81 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Mol% Air – Entrar la cantidad de producto 0 … 100 % – en la mezcla del gas. Aire Mol% Ar –...
Página 82 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Mol% n-C4H10 – Entrar la cantidad de producto 0 … 100 % – en la mezcla del gas. = n-butano Mol% Ne –...
Página 83 Proline t-mass F 300 Modbus RS485 Puesta en marcha Temperatura referencia combustión →  83 Temperatura referencia combustión →  83 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario Condiciones de referencia –...
Página 84 Puesta en marcha Proline t-mass F 300 Modbus RS485 9.4.4 Ajuste del sensor Los parámetros correspondientes a la forma de la tubería de la versión de inserción se pueden configurar en el Submenú Ajuste de sensor. El número de submenús y parámetros puede variar según la versión del equipo.
Página 85 Proline t-mass F 300 Modbus RS485 Puesta en marcha Unidad volumen FAD (Free Air →  85 Delivered) Unidad de Flujo energético →  85 →  86 Unidad de energía Unidad valor calorífico →  86 Unidad de densidad →...
Página 86 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Descripción Selección Ajuste de fábrica Unidad de energía Seleccionar unidad de energía. Lista de selección de la unidad En función del país: • kWh • Btu Unidad valor calorífico Seleccionar unidad de valor calorífico.
Página 87 Proline t-mass F 300 Modbus RS485 Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Entrada de usuario / Selección Dirección de bus Entrar la dirección del instrumento. 1 … 247 Baudrate Definir la velocidad de transferencia de datos.
Página 88 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación / Selección / Entrada de usuario Módulo E/S 1 … n número Muestra el número de los terminales utilizado por el módulo • No usado terminales E/S.
Página 89 Proline t-mass F 300 Modbus RS485 Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Rango de corriente – Elegir el rango de corriente • 4...20 mA (4...
Página 90 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Indicación / Entrada de usuario Asignar entrada de estado Elegir la función del estado de la entrada. • Desconectado • Borrar totalizador 1 •...
Página 91 Proline t-mass F 300 Modbus RS485 Puesta en marcha Comportamiento en caso de error →  92 Número terminal →  91 →  92 Corriente de defecto Número terminal →  91 Visión general de los parámetros con una breve descripción Parámetro...
Página 92 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor 20mA Una de las opciones siguientes Introducir valor para corriente Número de coma Depende del país y está seleccionada en el de 20 mA.
Página 93 Proline t-mass F 300 Modbus RS485 Puesta en marcha 9.4.11 Configurar la salida de pulsos/frecuencia/conmutación El Asistente Salida de conmutación pulso-frecuenc. guía sistemáticamente por todos los parámetros que deben ajustarse para configurar el tipo de salida seleccionado. Navegación Menú "Ajuste" → Ajuste avanzado → Salida de conmutación pulso-frecuenc.
Página 94 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso –...
Página 95 Proline t-mass F 300 Modbus RS485 Puesta en marcha Número terminal →  95 Modo de señal →  95 →  95 Asignar salida de frecuencia Valor frecuencia inicial →  96 Frecuencia final →  96 Valor medido de frecuencia inicial →...
Página 96 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor frecuencia inicial Opción Frecuencia se Introducir frecuencia mínima. 0,0 … 10 000,0 Hz – selecciona en Parámetro Modo de operación (→  93) y se selecciona una variable de proceso en Parámetro Asignar...
Página 97 Proline t-mass F 300 Modbus RS485 Puesta en marcha Configuración de la salida de conmutación Navegación Menú "Ajuste" → Salida de conmutación pulso-frecuenc. ‣ Salida de conmutación pulso- frecuenc. 1 … n Modo de operación →  97 Número terminal →...
Página 98 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Función salida de conmutación La Opción Interruptor se Seleccionar función para salida • Desconectado – selecciona en el Parámetro switch.
Página 99 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Retardo de la conexión • El Opción Interruptor está Definir retardo para switch-on 0,0 … 100,0 s – seleccionado en el de la salida de estatus.
Página 100 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Número terminal – Muestra los números de los • No usado –...
Página 101 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Retardo de la conexión En el parámetro Parámetro Definir retardo para switch-on 0,0 … 100,0 s – Función de salida de relé se de la salida de estatus.
Página 102 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se incluye un indicador local. Elegir modo de visualización de •...
Página 103 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 4er valor visualización Se proporciona un indicador Elegir el valor medido que se Para la lista de – local. mostrará en el display local.
Página 104 Puesta en marcha Proline t-mass F 300 Modbus RS485 9.4.14 Configurar la supresión de caudal residual La interfaz Asistente Supresión de caudal residual guía al usuario sistemáticamente por todos los parámetros que han de establecerse para configurar la supresión de caudal residual.
Página 105 Proline t-mass F 300 Modbus RS485 Puesta en marcha Ajustes avanzados El Submenú Ajuste avanzado y sus submenús contienen parámetros para realizar ajustes específicos. Navegación a Submenú "Ajuste avanzado" El número de submenús y parámetros puede variar según la versión del equipo.
Página 106 Puesta en marcha Proline t-mass F 300 Modbus RS485 Unidad del totalizador 1 … n →  106 Modo operativo del totalizador →  106 →  106 Comportamiento en caso de error Asignar gas →  106 Visión general de los parámetros con una breve descripción Parámetro...
Página 107 Proline t-mass F 300 Modbus RS485 Puesta en marcha 9.5.3 Realizar ajustes adicionales de visualización En Submenú Visualización usted puede configurar todos los parámetros relativos al indicador local. Navegación Menú "Ajuste" → Ajuste avanzado → Visualización ‣ Visualización Formato visualización →...
Página 108 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se incluye un indicador local. Elegir modo de visualización de •...
Página 109 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3. valor gráfico de barras 0% Se ha efectuado una selección Introducir valor 0% para Número de coma – en el Parámetro 3er valor visualización en gráfico de...
Página 110 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Carácter de separación Se proporciona un visualizador Elegir el carácter de separación • . (punto) . (punto) local. para representar los decimales •...
Página 111 Proline t-mass F 300 Modbus RS485 Puesta en marcha Nombre SSID →  112 Estado de conexión →  112 →  112 Intensidad de señal recibida Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada...
Página 112 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Nombre SSID • La Opción Usuario definido Introduzca el nombre SSID Debe ser una cadena – está seleccionada en el definido por el usuario (máx.
Página 113 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Descripción Indicación / Selección Estado del Backup Muestra el estado actual de los datos guardados o restaurados. • Ninguno • Guardando • Restaurando • Borrando • Comparando • Reestauración fallida • Fallo en el backup Comparación resultado...
Página 114 Puesta en marcha Proline t-mass F 300 Modbus RS485 Uso del parámetro para definir el código de acceso Navegación Menú "Ajuste" → Ajuste avanzado → Administración → Definir código de acceso ‣ Definir código de acceso →  114 Definir código de acceso Confirmar el código de acceso...
Página 115 Proline t-mass F 300 Modbus RS485 Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Selección Resetear dispositivo Borrar la configuración del instrumento -total o parcialmente - a • Cancelar un estado definido. • Poner en estado de suministro •...
Página 116 Puesta en marcha Proline t-mass F 300 Modbus RS485 Ejecución del ajuste in situ 1. Seleccione el gas: Experto → Sensor → Modo de medición → Gas → Gas  Esta entrada es importante para la compensación de presión y de temperatura del equipo de medición.
Página 117 Proline t-mass F 300 Modbus RS485 Puesta en marcha valores de ajuste que falten. Por lo tanto, el operador debe ser consciente de que la precisión del ajuste in situ puede verse mermada cuando solo se define un punto de flujo si el flujo medido no está...
Página 118 Puesta en marcha Proline t-mass F 300 Modbus RS485 Descripción 2 (17358) →  118 Descripción 3 (17357) →  119 →  119 Descripción 4 (17002) ‣ Valores ajuste en uso →  119 Visión general de los parámetros con una breve descripción Parámetro...
Página 119 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Descripción Selección / Indicación / Ajuste de fábrica Entrada de usuario Descripción 3 Descripción para el ajuste local, p.e. lugar, operador, fecha. Descripción 4 Descripción para el ajuste local, p.e. lugar, operador, fecha.
Página 120 Puesta en marcha Proline t-mass F 300 Modbus RS485 Valor de caudal 15 (17382) →  121 Valor de caudal 16 (17383) →  121 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Ajuste de fábrica Descripción del gas 1/2...
Página 121 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Descripción Indicación Ajuste de fábrica Valor de caudal 12 Muestra el valor de caudal guardado en –2 000 … 2 000 % – relación con el máximo valor medido en fábrica que se adapta a las condiciones...
Página 122 Puesta en marcha Proline t-mass F 300 Modbus RS485 Parámetro Descripción Indicación / Selección Control de configuración Escojer la acción a ejecutar con los datos del instrumento en el • Cancelar HistoROM. • Ejecutar copia • Restablecer • Comparar • Borrar datos backup Estado del Backup Muestra el estado actual de los datos guardados o restaurados.
Página 123 Proline t-mass F 300 Modbus RS485 Puesta en marcha Valor variable de proceso →  124 →  125 Entrada de simulación de corriente 1 … n Valor corriente de entrada 1 … n →  125 →  125 Simulación entrada estado 1 …...
Página 124 Puesta en marcha Proline t-mass F 300 Modbus RS485 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario Asignar simulación variable de – Escoja una variable de proceso para la • Desconectado proceso simulación que está...
Página 125 Proline t-mass F 300 Modbus RS485 Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada de usuario Diagnóstico de Simulación – Escoger un evento de diagnóstico para • Desconectado simular este evento. • Lista de selección de eventos de diagnóstico (según la categoría elegida) Entrada de simulación de corriente...
Página 126 CDI-RJ45), bus de campo Solo puede obtener un código de reinicio a través de la organización de servicio Endress+Hauser de su zona. El código se debe calcular de forma explícita para cada equipo. 1. Anote el número de serie del equipo.
Página 127 Proline t-mass F 300 Modbus RS485 Puesta en marcha 3. Póngase en contacto con la organización de servicio Endress+Hauser de su zona y comuníqueles el número de serie y el tiempo de funcionamiento.  Obtenga el código de reinicio calculado.
Página 128 Configuración Proline t-mass F 300 Modbus RS485 Configuración 10.1 Leer el estado de bloqueo del equipo Protección contra escritura activa en el instrumento: Parámetro Estado bloqueo Operación → Estado bloqueo Alcance funcional del Parámetro "Estado bloqueo" Opciones Descripción Ninguna Se aplica la autorización de acceso mostrada en el Parámetro Estado de acceso →...
Página 129 Proline t-mass F 300 Modbus RS485 Configuración 10.4.1 Variables de proceso La página Submenú Variables del proceso contiene todos los parámetros necesarios para visualizar los valores medidos actuales de cada variable del proceso. Navegación Menú "Diagnóstico" → Valor medido → Variables del proceso ‣...
Página 130 Configuración Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Indicación Flujo energético La Opción Energía está seleccionada en Muestra la energía con el caudal actual Número de coma flotante el Parámetro Aplicación de medida. calculado. con signo Temperatura –...
Página 131 Proline t-mass F 300 Modbus RS485 Configuración Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Valor de totalizador 1 … n Muestra el valor actual del contador totalizador. Número de coma flotante con signo Overflow de totalizador 1 … n Muestra el desbordamiento actual del totalizador.
Página 132 Configuración Proline t-mass F 300 Modbus RS485 Navegación Menú "Diagnóstico" → Valor medido → Valores de entrada → Entrada estado 1 … n ‣ Entrada estado 1 … n Entrada valor de estado →  132 Visión general de los parámetros con una breve descripción Parámetro...
Página 133 Proline t-mass F 300 Modbus RS485 Configuración Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Corriente de salida 1 Visualiza el valor de corriente efectivo calculado para la salida 3,59 … 22,5 mA de corriente. Corriente medida Visualiza el valor de corriente efectivo calculado para la salida 0 …...
Página 134 Configuración Proline t-mass F 300 Modbus RS485 Conmutar ciclos →  134 Máx. número de ciclos de conmut →  134 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Estado de conmutación Muestra el estado actual del relé.
Página 135 Proline t-mass F 300 Modbus RS485 Configuración Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Control contador totalizador 1 … n Una variable de proceso está Valor de control del totalizador. • Totalizar seleccionada en el Parámetro Asignar...
Página 136 Configuración Proline t-mass F 300 Modbus RS485 10.7 Visualización del registro de datos El paquete de aplicación HistoROM ampliado debe habilitarse en el equipo (opción de pedido) para que aparezca el Submenú Memorización de valores medidos. Contiene todos los parámetros relacionados con la historia de los valores medidos.
Página 137 Proline t-mass F 300 Modbus RS485 Configuración Control de registro de datos →  138 Estado registro de datos →  138 →  138 Duración acceso ‣ Visualización canal 1 ‣ Visualización canal 2 ‣ Visualización canal 3 ‣...
Página 138 Configuración Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Intervalo de memoria El paquete de aplicaciones de software Especifique el intervalo de registro a 0,1 … 3 600,0 s HistoROM ampliado está disponible. utilizar para el registro de datos. Este...
Página 139 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos Diagnósticos y localización y resolución de fallos 11.1 Localización y resolución de fallos general Para el indicador local Error Causas posibles Medida correctiva Visualizador está apagado pero las señales de El cable del módulo de visualización no está...
Página 140 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Para el acceso Error Causas posibles Medida correctiva No se dispone de acceso de escritura a los La protección contra escritura por hardware está Ponga el interruptor de protección contra parámetros.
Página 141 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos Error Causas posibles Medida correctiva ‣ No se muestran contenidos en el navegador web • JavaScript no está habilitado. Habilite el JavaScript. ‣ o los contenidos están incompletos.
Página 142 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Color Significado No se usa – – Comunicación Apagado Comunicación no activa. Blanco Comunicación activa. Interfaz de servicio (CDI) Apagado No está conectado o no se ha establecido ninguna conexión.
Página 143 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos 11.3 Información de diagnóstico en el indicador local 11.3.1 Mensaje de diagnóstico Los fallos detectados por el sistema de automonitorización del equipo de medición se muestran por medio de un mensaje de diagnóstico en alternancia con el indicador operativo.
Página 144 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Comportamiento de diagnóstico Símbolo Significado Alarma • Se interrumpe la medición. • Las salidas de señal y los totalizadores toman los valores definidos para situaciones de alarma.
Página 145 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos 11.3.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst. Diagnóstico 1 S801 V AlimentMuyBaja Diagnóstico 2...
Página 146 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 A0031056 Área de estado con señal de estado Información de diagnóstico Medidas correctivas con ID de servicio Además, los eventos de diagnóstico que han ocurrido pueden visualizarse en Menú...
Página 147 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos 11.5 Información de diagnóstico en FieldCare o DeviceCare 11.5.1 Opciones de diagnóstico Cualquier fallo que detecta el equipo de medición aparece indicado en la página de inicio del software de configuración a la que se accede a la que establece la conexión.
Página 148 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 11.5.2 Acceder a información acerca de medidas de subsanación Para cada evento de diagnóstico hay información con remedios para rectificar rápidamente el problema en cuestión a la que puede accederse: •...
Página 149 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos 11.7 Adaptar la información de diagnósticos 11.7.1 Adaptar el comportamiento de diagnóstico A cada ítem de información de diagnóstico se le asigna en fábrica un determinado comportamiento del equipo en respuesta al diagnóstico. El usuario puede modificar esta asignación para algunas informaciones de diagnóstico específicas en Submenú...
Página 150 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Módulos incompatibles 1. Compruebe el módulo electrónico Alarm 2. Compruebe si el módulo correcto está...
Página 151 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Fallo en comunicación 1. Reiniciar el instrumento Alarm I/O 1 … n 2.
Página 152 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Simulación salida de Desconectar simulación salida de Warning frecuencia 1 … n frecuencia Simulación salida de...
Página 153 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Caudal inverso Comprobación dirección del caudal Warning detectado Condiciones de proceso 1. Verificar condiciones de proceso...
Página 154 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Parámetro Requisito previo Descripción Indicación Tiempo de funcionamiento desde – Muestra el tiempo que el instrumento Días (d), horas (h), minutos inicio ha estado en operación desde el último (m) y segundos (s) reinicio.
Página 155 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos Además de la indicación de la hora a la que se produjo el evento, hay también un símbolo junto a cada evento con el que se indica si se trata de un evento que acaba de ocurrir o que ya ha finalizado: •...
Página 156 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 Modbus RS485 Número de Nombre de información información I1278 Módulo de E/S reiniciado I1335 Firmware cambiado I1361 Login al servidor web fallido I1397 Fieldbus: estado de acceso cambiado I1398...
Página 157 Proline t-mass F 300 Modbus RS485 Diagnósticos y localización y resolución de fallos 11.12 Reiniciar el equipo de medición La configuración completa del equipo, o una parte de la configuración, se puede reiniciar a un estado definido con Parámetro Resetear dispositivo (→  115).
Página 158 "Información del fabricante". Puede bajarse un documento de información del fabricante en: • En la zona de descargas del sitio web de Endress+Hauser: www.es.endress.com → Descargas • Especifique los siguientes detalles: •...
Página 159 Proline t-mass F 300 Modbus RS485 Mantenimiento Mantenimiento 12.1 Tareas de mantenimiento No requiere labores de mantenimiento especiales. 12.1.1 Limpieza externa Para limpiar la parte externa del equipo de medición, utilice siempre detergentes que no sean agresivos para la superficie de la caja ni para las juntas.
Página 160 Si estos valores se desvían entre sí, esto puede indicar que el equipo se ha de recalibrar. 12.2 Equipos de medición y ensayo Endress+Hauser ofrece una amplia gama de equipos de medición y ensayo, como W@M o ensayos de equipos. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios.
Página 161 • Las reparaciones las realiza el personal de servicios de Endress+Hauser o usuarios debidamente formados. • Únicamente el personal de servicios de Endress+Hauser o en la fábrica pueden convertir los equipos certificados en otros equipos certificados. 13.1.2 Observaciones sobre reparaciones y conversiones Observe lo siguiente cuando tenga que realizar alguna reparación o modificación del...
Página 162 Reparaciones Proline t-mass F 300 Modbus RS485 13.5 Eliminación En los casos necesarios según la Directiva 2012/19/UE, sobre residuos de equipos eléctricos y electrónicos (RAEE), nuestro producto está marcado con el símbolo representativo a fin de minimizar los desechos de RAEE como residuos urbanos no seleccionados.
Página 163 Hay varios accesorios disponibles para el equipo que pueden pedirse junto con el equipo o posteriormente a Endress + Hauser. Puede obtener información detallada sobre los códigos de pedido correspondientes tanto del centro de ventas de Endress+Hauser de su zona como de la página de productos de Endress+Hauser en Internet: www.endress.com.
Página 164 Accesorios Proline t-mass F 300 Modbus RS485 14.2 Accesorios específicos para la comunicación Accesorios Descripción Fieldgate FXA42 Transmisión de los valores medidos de los equipos de medición analógicos conectados de 4 a 20 mA, así como de los equipos de medición digital ...
Página 165 El uso de la información de estado también es una manera simple pero efectiva de comprobar su estado y condición.  Manuales de instrucciones BA00027S y BA00059S DeviceCare Herramienta para conectar y configurar equipos de campo Endress+Hauser.  Catálogo de novedades IN01047S 14.4 Componentes del sistema Accesorios Descripción...
Página 166 Accesorios Proline t-mass F 300 Modbus RS485 Accesorios Descripción Cerabar PMC21 El transmisor de presión para medidas de presiones absoluta y relativa de gases, vapor, líquidos y materiales pulverulentos. Puede utilizarse para obtener el valor de la presión de trabajo.
Página 167 Proline t-mass F 300 Modbus RS485 Datos técnicos Datos técnicos 15.1 Aplicación El equipo de medición tiene por único objeto la medición de flujo de gases. Para que el equipo mantenga sus buenas condiciones de funcionamiento durante su vida útil, utilícelo únicamente con productos a los que son suficientemente resistentes los materiales de las partes en contacto con el producto.
Página 168 Datos técnicos Proline t-mass F 300 Modbus RS485 15.3 Entrada Variable medida Variables de proceso medidas • Caudal másico • Temperatura Variables de proceso calculadas • Caudal volumétrico normalizado • Caudal volumétrico • FAD Caudal volumétrico • Velocidad de caudal •...
Página 169 Proline t-mass F 300 Modbus RS485 Datos técnicos Rango de calibración [kg/h] Rango de calibración [Nm3/h] [mm] (Aire, 20 °C, 1,013 bar a) (Aire, 0 °C, 1,013 bar a) Mínimo Máximo Mínimo Máximo 1 450 11,6 1 122 2 030...
Página 170 Datos técnicos Proline t-mass F 300 Modbus RS485 Unidades de EE. UU. Rango de medición sin placas acondicionadoras de caudal • Código de producto para "Versión del sensor; sensor; tubo de medición", opción SA "Unidireccional; acero inoxidable; acero inoxidable" • Código de producto para "Versión del sensor; sensor; tubo de medición", opción HA "Unidireccional;...
Página 171 Proline t-mass F 300 Modbus RS485 Datos técnicos Rango de medición con código de producto para "Opción del sensor", opción CT "2 placas acondicionadoras de caudal" Rango de calibración [lb/h] Rango de calibración [SCFM] [in] (Aire, 68 °F, 14,7 psi a) (Aire, 59 °F, 14,7 psi a)
Página 172 Datos técnicos Proline t-mass F 300 Modbus RS485 Comunicación digital El sistema de automatización puede escribir los valores medidos a través de Modbus RS485. Entrada de corriente de 0/4 a 20 mA Entrada de corriente 0/4 a 20 mA (activo/pasivo) Rango de corriente •...
Página 173 Proline t-mass F 300 Modbus RS485 Datos técnicos 15.4 Salida Señal de salida Modbus RS485 Interfaz física RS485 según la norma EIA/TIA-485 Resistor de terminación Integrado, puede activarse mediante microinterruptores Salida de corriente de 4 a 20 mA Modo de señal Puede configurarse como: •...
Página 174 Datos técnicos Proline t-mass F 300 Modbus RS485 Salida de corriente 22,5 mA (activo) máxima Tensión de circuito abierto CC 28,8 V (activo) Anchura de pulso Configurable: 0,05 … 2 000 ms Frecuencia máxima de los 10 000 Impulse/s pulsos...
Página 175 Proline t-mass F 300 Modbus RS485 Datos técnicos Número de ciclos de Sin límite conmutación Funciones asignables • Desactivada • Activada • Comportamiento de diagnóstico • Valor límite • Desactivada • Flujo másico • Flujo volumétrico • Flujo volumétrico corregido •...
Página 176 Datos técnicos Proline t-mass F 300 Modbus RS485 Señal en caso de alarma La información sobre el fallo se visualiza, en función de la interfaz, de la forma siguiente: Modbus RS485 Comportamiento error Escoja entre: • Valor NaN en lugar del valor nominal •...
Página 177 Proline t-mass F 300 Modbus RS485 Datos técnicos Indicador local Indicador de textos Con información sobre causas y medidas correctivas sencillos Retroiluminación La iluminación de color rojo indica que hay un error en el equipo. Señal de estados conforme a recomendación NAMUR NE 107 Interfaz/protocolo •...
Página 178 Datos técnicos Proline t-mass F 300 Modbus RS485 Códigos de función • 03: Lectura del registro de retención • 04: Lectura del registro de entrada • 06: Escritura de registros individuales • 08: Diagnóstico • 16: Escritura de múltiples registros •...
Página 179 Proline t-mass F 300 Modbus RS485 Datos técnicos Fallo de alimentación • Los totalizadores se detienen en el último valor medido. • Según la versión del equipo, la configuración se retiene en la memoria del equipo o en la memoria de datos intercambiable (HistoROM DAT).
Página 180 Datos técnicos Proline t-mass F 300 Modbus RS485 15.6 Características de funcionamiento Condiciones de trabajo de • Límites de error basados en la ISO 11631 referencia • Aire seco con +20 … +30 °C (+68 … +86 °F) a 0,8 … 1,5 bar (12 … 22 psi) •...
Página 181 Proline t-mass F 300 Modbus RS485 Datos técnicos cuando se supera la energía productiva del sensor o cuando el número de Mach es mayor que la lista de valores que se muestra abajo. Número de Código de pedido Mach • Código de producto para "Versión del sensor; sensor; tubo de medición:", opción SB "Bidireccional;...
Página 182 Datos técnicos Proline t-mass F 300 Modbus RS485 15.7 Montaje Requisitos para el montaje →  20 Endress+Hauser...
Página 183 Proline t-mass F 300 Modbus RS485 Datos técnicos 15.8 Entorno Rango de temperatura Equipo de medición • –40 … +60 °C (–40 … +140 °F) ambiente • Código de pedido para "Prueba, certificado", opción JP: –50 … +60 °C (–58 … +140 °F) Legibilidad del indicador –20 …...
Página 184 Datos técnicos Proline t-mass F 300 Modbus RS485 • 10 … 200 Hz, 0,003 g • 200 … 2 000 Hz, 0,001 g • Total: 1,54 g rms Choques de tipo semisinusoidal, conforme a IEC 60068-2-27 6 ms 30 g...
Página 185 Proline t-mass F 300 Modbus RS485 Datos técnicos 15.9 Proceso Rango de temperaturas del Sensor producto –40 … +180 °C (–40 … +356 °F) Rango de presión del 0,5 bar absolutos como mínimo. Presión máxima admisible del producto →  185...
Página 186 Datos técnicos Proline t-mass F 300 Modbus RS485 Conexión bridada conforme a ASME B16.5 [psi] [bar] Clase300 Clase150 [°C] [°F] A0041064-ES  41 Con material 1.4404/F316L/F316 para la brida Límite de flujo Rango de medición →  168 El caudal máximo depende del tipo de gas y del diámetro nominal de la tubería que se emplea.
Página 187 Proline t-mass F 300 Modbus RS485 Datos técnicos 15.10 Estructura mecánica Diseño, medidas Las medidas y las longitudes de instalación del equipo se pueden consultar en el documento "Información técnica", sección "Estructura mecánica" . Peso Todos los valores del peso (el peso excluye el material de embalaje) se refieren a equipos con bridas EN/DIN PN 40.
Página 188 Datos técnicos Proline t-mass F 300 Modbus RS485 Entradas de cable/prensaestopas A0020640  42 Entradas de cable/prensaestopas posibles Rosca M20 × 1,5 Prensaestopas M20 × 1,5 Adaptador para entrada de cable con rosca interior G ½" o NPT ½" Código de producto para "Caja"; opción: A "Aluminio, recubierta"...
Página 189 Proline t-mass F 300 Modbus RS485 Datos técnicos Accesorios Cubierta protectora Acero inoxidable 1.4404 (316L) Antena WLAN externa • Antena: plástico ASA (acrilonitrilo estireno acrilato) y latón niquelado • Adaptador: Acero inoxidable y latón niquelado • Cable: Polietileno • Conector: Latón niquelado •...
Página 190 Datos técnicos Proline t-mass F 300 Modbus RS485 Elementos del indicador • Indicador gráfico de 4 líneas, iluminado • Retroiluminación de color blanco; cambia a rojo cuando se produce un error en el equipo • El formato de visualización de las variables medidas y las variables de estado se puede configurar individualmente Elementos de configuración...
Página 191 Proline t-mass F 300 Modbus RS485 Datos técnicos Medidas Información sobre dimensiones: Sección "Construcción mecánica" del documento «Información técnica". Configuración a distancia →  65 Interfaz de servicio técnico →  65 Software de configuración Diversas aplicaciones de software de configuración proporcionan acceso remoto a los compatible equipos de medición.
Página 192 Datos técnicos Proline t-mass F 300 Modbus RS485 monitorizar el estado de salud del equipo. Asimismo, existe la posibilidad de gestionar los datos del equipo y configurar los parámetros de la red. Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede pedir como opción): código de pedido para "Indicador;...
Página 193 Proline t-mass F 300 Modbus RS485 Datos técnicos Copia de seguridad de los datos Automática • Los datos más importantes del equipo (sensor y transmisor) se guardan automáticamente en los módulos DAT • Si se reemplaza el transmisor o el dispositivo de medición: una vez que se ha cambiado el T-DAT que contiene los datos del equipo anterior, el nuevo dispositivo de medición está...
Página 194 Reino Unido (instrumentos reglamentarios). Estas se enumeran en la declaración UKCA de conformidad, junto con las especificaciones designadas. Si se selecciona la opción de pedido correspondiente a la marca UKCA, Endress+Hauser identifica el equipo con la marca UKCA para confirmar que ha superado satisfactoriamente las evaluaciones y pruebas pertinentes.
Página 195 Proline t-mass F 300 Modbus RS485 Datos técnicos Ex db Categoría Tipo de protección II1/2G Ex db ia IIC T4…T1 Ga/Gb II2G Ex db ia IIC T4…T1 Gb Ex ec Categoría Tipo de protección II3G Ex ec IIC T4…T1 Gc Ex tb Categoría...
Página 196 PED/G1/x (x = categoría) o b) PESR/G1/x (x = categoría) en la placa de identificación del sensor, Endress+Hauser confirma que se cumplen los "Requisitos de seguridad esenciales" a) especificados en el anexo I de la Directiva sobre equipos a presión 2014/68/UE o en el b) plan 2 de Instrumentos reglamentarios 2016 n.º...
Página 197 Proline t-mass F 300 Modbus RS485 Datos técnicos Clasificación de sellados de Los equipos Endress+Hauser están diseñados en conformidad con ANSI/ISA 12.27.01 y proceso entre sistemas permiten que el usuario renuncie al uso y se ahorre el coste de instalación del sellado de eléctricos y fluidos de...
Página 198 Se puede realizar un pedido de paquetes de software con el instrumento o más tarde a Endress+Hauser. La información detallada sobre el código de producto en cuestión está disponible en su centro local Endress+Hauser o en la página de productos del sitio web de Endress+Hauser: www.endress.com.
Página 199 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
Página 200 Datos técnicos Proline t-mass F 300 Modbus RS485 Contenidos Código de la documentación cCSAus Ex d/ Ex de XA01967D cCSAus Ex nA XA01968D Módulo remoto de indicación y operación DKX001 Contenidos Código de la documentación ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec...
Página 201 Proline t-mass F 300 Modbus RS485 Índice alfabético Índice alfabético Corriente de entrada (Asistente) ....88 Corriente de entrada 1 … n (Submenú) ..131 Acceso directo .
Página 202 Índice alfabético Proline t-mass F 300 Modbus RS485 Campo operativo de valores del caudal ... 171 Certificación Ex ......194 Datos sobre la versión del equipo .
Página 203 Proline t-mass F 300 Modbus RS485 Índice alfabético Finalidad del documento ..... . . 6 Mercancía recibida ......15 Firmware Instrucciones especiales para la conexión .
Página 204 Índice alfabético Proline t-mass F 300 Modbus RS485 Para configurar el equipo de medición ..77 Protocolo HART Microinterruptor Revisión ....... . 70 ver Interruptor de protección contra escritura...
Página 205 Proline t-mass F 300 Modbus RS485 Índice alfabético Ajuste avanzado ......105 ver Uso previsto Ajuste in-situ ......117 Uso previsto .
Página 206 *71642164* 71642164 www.addresses.endress.com...
