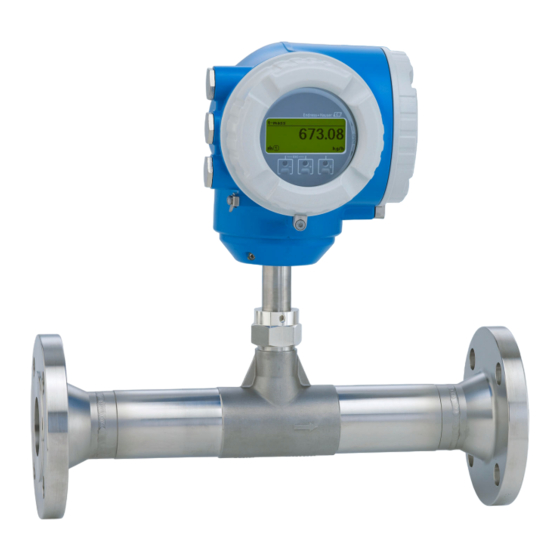

Página 1 Products Solutions Services BA01992D/23/ES/01.20 71511333 2020-09-17 Manual de instrucciones Proline t-mass F 300 HART Caudalímetro másico por dispersión térmica...
Página 2 • El fabricante se reserva el derecho de modificar los datos técnicos sin previo aviso. El centro Endress+Hauser que le atiende habitualmente le proporcionará las últimas informaciones novedosas y actualizaciones del presente manual de instrucciones.
Página 3 Proline t-mass F 300 HART Índice de contenidos Índice de contenidos 5.1.2 Requisitos del entorno y de proceso . . 27 Sobre este documento ....6 5.1.3...
Página 4 Índice de contenidos Proline t-mass F 300 HART 7.3.11 Desactivación de la protección contra 9.4.13 Configurar la supresión de caudal escritura mediante código de acceso . . 59 residual .....
Página 5 12.2 Equipos de medición y ensayo ... 12.3 Servicios de Endress+Hauser ... . 164 Reparación ..... . 165 13.1 Observaciones generales .
Página 6 Sobre este documento Proline t-mass F 300 HART Sobre este documento Finalidad del documento Este manual de instrucciones contiene toda la información que pueda necesitarse durante las distintas fases del ciclo de vida del instrumento: desde la identificación del producto, recepción de entrada del instrumento, el almacenamiento del mismo, hasta su montaje,...
Página 7 Proline t-mass F 300 HART Sobre este documento Símbolo Significado El diodo emisor de luz está encendido. El diodo emisor de luz está parpadeando. 1.2.4 Símbolos de las herramientas Símbolo Significado Destornillador de punta plana Llave Allen Llave fija para tuercas 1.2.5...
Página 8 • W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie indicado en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie indicado en la placa de identificación o escanee el código matricial en 2D (código QR) que presenta la placa de identificación...
Página 9 Proline t-mass F 300 HART Sobre este documento Marcas registradas HART® Marca registrada del Grupo FieldComm, Austin, Texas, EUA Endress+Hauser...
Página 10 Instrucciones de seguridad Proline t-mass F 300 HART Instrucciones de seguridad Requisitos que debe cumplir el personal El personal para las tareas de instalación, puesta en marcha, diagnósticos y mantenimiento debe cumplir los siguientes requisitos: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas.
Página 11 Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá...
Página 12 Cumple las normas de seguridad y los requisitos legales pertinentes. Cumple también con las directivas de la UE enumeradas en la Declaración CE de conformidad específica del instrumento. Endress+Hauser lo confirma dotando al instrumento con la marca CE. Seguridad TI Nuestra garantía es válida solo si el equipo está...
Página 13 Proline t-mass F 300 HART Instrucciones de seguridad 2.7.1 Protección del acceso mediante protección contra escritura de hardware El acceso de escritura a los parámetros del equipo mediante indicador local, navegador de Internet o software de configuración (por ejemplo FieldCare, DeviceCare) puede deshabilitarse mediante el interruptor de protección contra escritura (microinterruptor en...
Página 14 Instrucciones de seguridad Proline t-mass F 300 HART Observaciones generales sobre el uso de contraseñas • El código de acceso y la clave de red proporcionados con el equipo se deben cambiar durante la puesta en marcha. • Siga los normas habituales para la generación de una contraseña segura al definir y gestionar el código de acceso o clave de red.
Página 15 Proline t-mass F 300 HART Descripción del producto Descripción del producto El equipo comprende un transmisor y un sensor. El equipo está disponible en una versión compacta: El transmisor y el sensor forman una sola unidad mecánica. Diseño del producto...
Página 16 • En el caso de algunas versiones del equipo, el CD-ROM no se incluye en el suministro. Puede disponer de la Documentación Técnica mediante Internet o la App "Operations" de Endress+Hauser, véase la sección →  17 "Identificación del producto".
Página 17 • El W@M Device Viewer: introduzca el número de serie indicado en la placa de identificación (www.es.endress.com/deviceviewer) • La Endress+Hauser Operations App: entre el número de serie indicado en la placa de identificación o escanee el código matricial 2D (código QR) que presenta la placa de identificación.
Página 18 Recepción de material e identificación del producto Proline t-mass F 300 HART 4.2.1 Placa de identificación del transmisor 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Ejemplo de una placa de identificación del transmisor Lugar de fabricación...
Página 19 Proline t-mass F 300 HART Recepción de material e identificación del producto 4.2.2 Placa de identificación del sensor Order code: Ser.no.: Ext. ord.cd.: Date: A0041923  3 Ejemplo de placa de identificación de un sensor Nombre del sensor Código de producto Número de serie (ser.
Página 20 Recepción de material e identificación del producto Proline t-mass F 300 HART 4.2.3 Símbolos en el equipo de medición Símbolo Significado ¡AVISO! Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, se pueden producir lesiones graves y hasta mortales.
Página 21 Proline t-mass F 300 HART Recepción de material e identificación del producto Equipos de medición sin orejetas para izar ADVERTENCIA El centro de gravedad del instrumento se encuentra en un punto que está por encima de los puntos de sujeción de las eslingas.
Página 22 Instalación Proline t-mass F 300 HART Instalación Condiciones de instalación • Las especificaciones de entrada y salida recomendadas deben ser tenidas en cuenta. • El sistema de tuberías y el equipo se deben instalar de acuerdo a las buenas prácticas de ingeniería.
Página 23 Proline t-mass F 300 HART Instalación Tuberías El equipo de medición se debe instalar con profesionalidad y cumpliendo los puntos siguientes: • Suelde las tuberías de manera profesional. • Use juntas del tamaño correcto. • Alinee las bridas y las juntas correctamente.
Página 24 Instalación Proline t-mass F 300 HART Diámetro interno de la tubería de entrada [in] [in] Sch40 Sch80 3,30 3,07 4,22 4,03 3,82 Código de pedido para "Conexión a proceso", opción RAA "Rosca R EN10226-1/ISO 7-1" Código de pedido para "Conexión a proceso", opción NPT "Rosca MNPT, ASME"...
Página 25 Proline t-mass F 300 HART Instalación A0039507  10 El error medido adicional que cabe esperar sin placas acondicionadoras de caudal en función del tipo de interferencia y del tramo recto de entrada Error medido adicional (%) Tramo recto de entrada (DN) 2 codos de 90°...
Página 26 Instalación Proline t-mass F 300 HART 5...10 × DN 2 × DN A0039425  11 Tramos rectos de entrada y salida recomendados en caso de uso de una placa acondicionadora de caudal Acondicionador de caudal Si se trata de un sensor de ambos sentidos, cumpla también la longitud del tramo recto de entrada en el sentido opuesto.
Página 27 Proline t-mass F 300 HART Instalación 5.1.2 Requisitos del entorno y de proceso Rango de temperatura ambiente Instrumento de medición • –40 … +60 °C (–40 … +140 °F) • Código de pedido para "Prueba, certificado", opción JP: –50 … +60 °C (–58 … +140 °F) Legibilidad del indicador –20 …...
Página 28 Instalación Proline t-mass F 300 HART A0039419  14 Aislamiento térmico con cuello extendido al aire libre Calentamiento AVISO ¡La electrónica puede sobrecalentarse debido a una temperatura ambiente elevada! ‣ Tenga en cuenta la temperatura ambiente máxima admisible para el transmisor .
Página 29 Proline t-mass F 300 HART Instalación 5.1.3 Instrucciones especiales para el montaje Ajuste del punto cero Todos los equipos de medición se calibran conforme a los avances tecnológicos de última generación. La calibración se lleva a cabo en condiciones de referencia . Por ello, no suele ser necesario efectuar un ajuste del punto cero en campo.
Página 30 Instalación Proline t-mass F 300 HART 2. Instale el equipo de medición o gire la caja del transmisor de forma que las entradas de cables no señalen hacia arriba.  A0029263 5.2.4 Giro de la caja del transmisor Para facilitar el acceso al compartimento de conexiones o módulo indicador, se puede girar el cabezal del transmisor.
Página 31 Proline t-mass F 300 HART Instalación – – – 3 mm A0030035 1. Según la versión del equipo: afloje el tornillo de bloqueo de la tapa del compartimento de conexiones. 2. Desenrosque la tapa frontal del compartimento de conexiones. 3. Gire el módulo indicador hasta la posición deseada: máx. 8 × 45° en cada sentido.
Página 32 Conexión eléctrica Proline t-mass F 300 HART Conexión eléctrica AVISO El instrumento de medición no tiene ningún interruptor interno para interrumpir la corriente. ‣ Por esta razón, debe dotar el equipo de medida con un interruptor de corriente con el que pueda desconectarse fácilmente la alimentación de la red.
Página 33 Proline t-mass F 300 HART Conexión eléctrica Entrada de corriente 0/4 a 20 mA Un cable de instalación estándar es suficiente. Entrada de estado Un cable de instalación estándar es suficiente. Diámetro del cable • Prensaestopas suministrados: M20 × 1,5 con cable ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Página 34 Conexión eléctrica Proline t-mass F 300 HART Longitud del cable máx. para utilizar en Zona sin peligro de explosiones, Sección transversal Zona Ex 2, Clase I, División 2 Zona Ex 1, Clase I, División 1 0,34 mm (22 AWG) 80 m (270 ft)
Página 35 Proline t-mass F 300 HART Conexión eléctrica 6.2.3 Asignación de terminales Transmisor: tensión de alimentación, entrada/salidas La asignación de terminales de las entradas y salidas depende de cada versión de pedido del equipo. La asignación de terminales específica del equipo está documentada en la etiqueta adhesiva en la cubierta del terminal.
Página 36 Conexión eléctrica Proline t-mass F 300 HART 6.3.1 Conexión del transmisor A0026781 Conexión del terminal para la tensión de alimentación Conexión del terminal para la transmisión de señales, entrada/salida Conexión del terminal para la transmisión de señales, entrada/salida o conexión del terminal para la conexión de red a través de la interfaz de servicio (CDI-RJ45);...
Página 37 Proline t-mass F 300 HART Conexión eléctrica 10 (0.4) mm (in) – A0029815 7. Pase el cable por la entrada de cables. Para asegurar un sellado correcto, no retire el anillo obturador de la entrada para cable. 8. Pele el cable y los extremos del cable. Si es un cable trenzado, dótelo también de terminales de empalme.
Página 38 Conexión eléctrica Proline t-mass F 300 HART Extracción de un cable 3 (0.12) A0029598  16 Unidad física mm (pulgadas) 1. Para extraer un cable del terminal, utilice un destornillador de cabeza plana para empujar en la ranura entre dos orificios de terminal 2.
Página 39 Proline t-mass F 300 HART Conexión eléctrica 6.3.2 Conexión del indicador remoto y módulo de configuración DKX001 El módulo remoto de indicación y operación DKX001 está disponible como accesorio opcional →  167. • El equipo de medición se suministra siempre con una cubierta provisional cuando se solicita el módulo remoto de indicación y operación DKX001 directamente con el...
Página 40 Conexión eléctrica Proline t-mass F 300 HART Instrucciones especiales para el conexionado 6.5.1 Ejemplos de conexión Salida de corriente de 4 a 20 mA HART 4...20 mA A0029055  17 Ejemplo de conexión de una salida de corriente de 4-20 mA HART (activa) Sistema de automatización con entrada de corriente (p.
Página 41 Proline t-mass F 300 HART Conexión eléctrica Entrada HART 4...20 mA A0028763  19 Ejemplo de conexión de una entrada HART con negativo común (pasivo) Sistema de automatización con salida HART (p. ej., PLC) Barrera activa para fuente de alimentación (p. ej., RN221N) Blindaje de cable en un extremo.
Página 42 Conexión eléctrica Proline t-mass F 300 HART Pulsos/frecuencia salida 12345 A0028761  22 Ejemplo de conexión de salida de pulsos/frecuencia (pasiva) Sistema de automatización con entrada de impulsos/frecuencia (p. ej., PLC) Fuente de alimentación Transmisor: observe los valores de entrada →  178 Salida de conmutación...
Página 43 Proline t-mass F 300 HART Conexión eléctrica Entrada de corriente A0028915  25 Ejemplo de conexión de una entrada de corriente de 4 a 20 mA Fuente de alimentación Caja de terminales Equipo de medición externo (por ejemplo, para la lectura de medidas de presión o temperatura)
Página 44 Conexión eléctrica Proline t-mass F 300 HART 5. Para asegurar que la humedad no penetre en la entrada de cables: Disponga el cable de modo que quede girado hacia abajo ("trampa antiagua").  A0029278 6. Inserte conectores provisionales en las entradas de cable no utilizadas.
Página 45 Proline t-mass F 300 HART Posibilidades de configuración Posibilidades de configuración Visión general sobre las opciones de configuración del instrumento A0034513 Configuración local mediante el módulo de visualización Ordenador con navegador de Internet (p. ej., Internet Explorer) o software de configuración (p. ej.FieldCare,...
Página 46 Posibilidades de configuración Proline t-mass F 300 HART Estructura y funciones del menú de configuración 7.2.1 Estructura del menú de configuración Para una visión general sobre el menú de configuración para expertos, véase el documento "Descripción de los parámetros del equipo" que se suministra con el equipo Menú...
Página 47 Proline t-mass F 300 HART Posibilidades de configuración 7.2.2 Filosofía de funcionamiento Cada componente del menú de configuración tiene asignados determinados roles de usuario (operador, mantenimiento, etc.) que son con los que se puede acceder a dichos componentes. Cada rol de usuario tiene asignados determinadas tareas típicas durante el ciclo de vida del instrumento.
Página 48 Posibilidades de configuración Proline t-mass F 300 HART Menú/Parámetros Rol de usuario y tareas Contenido/significado Experto orientado a Tareas que requieren conocimiento Contiene todos los parámetros del equipo y permite el acceso directo a los funcionalidades detallado del funcionamiento del parámetros mediante el uso de un código de acceso.
Página 49 Proline t-mass F 300 HART Posibilidades de configuración Zona de visualización del estado Los siguientes símbolos pueden aparecer en la zona para estado situada en la parte derecha superior del indicador operativo: • Señales de estado→  147 • F: Fallo •...
Página 50 Posibilidades de configuración Proline t-mass F 300 HART Números de canal de medición Símbolo Significado Canal de medición 1 a 4 El número del canal de medición se visualiza únicamente si existe más de un canal para la misma variable medida (p.
Página 51 Proline t-mass F 300 HART Posibilidades de configuración Zona de visualización del estado En la zona de estado situada en la parte superior derecha de la vista de navegación se visualiza lo siguiente: • En el submenú • El código de acceso directo del parámetro hacia el que usted navega (p. ej., 0022-1) •...
Página 52 Posibilidades de configuración Proline t-mass F 300 HART Confirma el valor del parámetro y salta al parámetro siguiente. Abre la ventana de edición del parámetro. 7.3.3 Vista de edición Editor numérico +0.000 Xx – A0034250  28 Para la introducción de valores en los parámetros (por ejemplo, los valores de alarma) Zona de visualización de valores introducidos...
Página 53 Proline t-mass F 300 HART Posibilidades de configuración Utilizando elementos de configuración en la vista de edición Tecla(s) de Significado configuración Tecla Menos Desplazar la posición de entrada de datos hacia la izquierda. Tecla Más Desplazar la posición de entrada de datos hacia la derecha.
Página 54 Posibilidades de configuración Proline t-mass F 300 HART 7.3.4 Elementos de configuración Tecla(s) de Significado configuración Tecla Menos En un menú, submenú Desplaza la barra de selección en sentido ascendente en una lista de selección. Con un asistente Confirma el valor del parámetro y pasa al parámetro anterior.
Página 55 Proline t-mass F 300 HART Posibilidades de configuración Acceder y cerrar el menú contextual El usuario está ante la pantalla de visualización operativa. 1. Pulse las teclas  y  durante más de 3 segundos.  Se abre el menú contextual.
Página 56 Posibilidades de configuración Proline t-mass F 300 HART 7.3.6 Navegar y seleccionar de una lista Se utilizan distintos elementos de configuración para navegar por el menú de configuración. La ruta de navegación aparece indicada en el lado izquierdo del encabezado.
Página 57 Proline t-mass F 300 HART Posibilidades de configuración Ruta de navegación Experto → Acceso directo El código de acceso directo se compone de un número de 5 dígitos (como máximo) con el número de identificación del canal correspondiente a la variable de proceso: p. ej., 00914-2.
Página 58 Posibilidades de configuración Proline t-mass F 300 HART 7.3.9 Modificación de parámetros Los parámetros pueden cambiarse desde el editor numérico o el editor de texto. • Editor numérico: Cambie los valores de un parámetro, por ejemplo, las especificaciones para los valores de alarma.
Página 59 Proline t-mass F 300 HART Posibilidades de configuración 7.3.11 Desactivación de la protección contra escritura mediante código de acceso Si en el indicador local aparece el símbolo  delante de un parámetro, este parámetro está protegido contra escritura por un código de acceso específico de usuario que no puede modificarse mediante configuración local →...
Página 60 Posibilidades de configuración Proline t-mass F 300 HART equipo para que el usuario pueda monitorizarlo. Además, se pueden gestionar los datos del equipo y configurar los parámetros de la red de comunicaciones. Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede solicitar como opción): código de producto para "Indicador;...
Página 61 Proline t-mass F 300 HART Posibilidades de configuración Parámetros de configuración Interfase CDI-RJ45 WLAN JavaScript JavaScript debe estar activado.  Si no pudiese habilitarse JavaScript: introduzca http://192.168.1.212/basic.html en la barra de direcciones del navegador de Internet. Aparece una versión simplificada pero plenamente operativa de la estructura del menú...
Página 62 Posibilidades de configuración Proline t-mass F 300 HART 1. Active el equipo de medición. 2. Conecte con el ordenador utilizando un cable →  67. 3. Si no se utiliza una 2ª tarjeta de red, cierre todas las aplicaciones en el portátil.
Página 63 Proline t-mass F 300 HART Posibilidades de configuración Desconexión ‣ Tras configurar el equipo: Termine la conexión WLAN entre la unidad de operación y el equipo de medición. Inicio del navegador de Internet 1. Inicie el navegador de Internet en el ordenador.
Página 64 Posibilidades de configuración Proline t-mass F 300 HART 7.4.5 Interfaz de usuario A0029418 Fila para funciones Idioma del indicador local Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Nombre del equipo • Device tag • Estado del equipo y estado de la señal→  150 •...
Página 65 Proline t-mass F 300 HART Posibilidades de configuración Área de trabajo En esta área pueden realizarse varias acciones en función de la función seleccionada y los submenús correspondientes: • Configuración de parámetros • Lectura de los valores medidos • Llamada del texto de ayuda •...
Página 66 Posibilidades de configuración Proline t-mass F 300 HART Acceso al menú de configuración mediante herramientas/software de configuración La estructura del menú de configuración en la herramienta/software de configuración es idéntica a la del indicador local. 7.5.1 Conexión con el software de configuración Mediante protocolo HART Esta interfaz de comunicación está...
Página 67 Proline t-mass F 300 HART Posibilidades de configuración A0028746  32 Opciones para la configuración a distancia mediante el protocolo HART (pasivo) Sistema de control (p. ej., PLC) Fuente de alimentación del transmisor, p. ej., la RN221N (con resistencia para comunicaciones) Conexión para FXA195 Commubox y consola de campo 475...
Página 68 Posibilidades de configuración Proline t-mass F 300 HART Mediante interfaz WLAN La interfaz WLAN opcional está disponible en las versiones de equipo siguientes: Código de producto para "Indicador; funcionamiento", opción G "de 4 líneas, iluminado; control óptico + WLAN" A0034570...
Página 69 FieldCare Alcance de las funciones Software de Endress+Hauser para la gestión de activos de planta (Plant Asset Management Plan -PAM) basado en FDT. Permite configurar todas los equipos de campo inteligentes de un sistema y ayuda a gestionarlos. El uso de la información sobre el estado es también una forma sencilla y efectiva de comprobar su estado.
Página 70 Posibilidades de configuración Proline t-mass F 300 HART Se accede a través de: • Protocolo HART • Interfaz de servicio CDI-RJ45 →  67 • Interfaz WLAN→  68 Funciones típicas: • Configurar parámetros de transmisores • Cargar y salvaguardar datos de dispositivos/equipos (subir/bajar) •...
Página 71 Alcance de las funciones Herramienta de conexión y configuración de equipos de campo Endress+Hauser. La forma más rápida de configurar equipos de campo Endress+Hauser es con la herramienta específica "DeviceCare". Junto con los gestores de tipos de equipo (DTM) supone una solución ventajosa e integral.
Página 72 Posibilidades de configuración Proline t-mass F 300 HART Fuente para ficheros de descripción de dispositivo (DD) Véanse los datos→  73 7.5.6 SIMATIC PDM Alcance funcional El SIMATIC PDM es un software estandarizado, independiente del fabricante, de Siemens para operación, configuración, mantenimiento y diagnóstico de equipos inteligentes de campo mediante protocolo HART.
Página 73 Fuentes para obtener descriptores de dispositivo mediante Protocolo HART FieldCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) • DVD (póngase en contacto con Endress+Hauser) DeviceCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) •...
Página 74 Integración en el sistema Proline t-mass F 300 HART Variables medidas mediante protocolo HART Las siguientes variables medidas (variables del equipo HART) se asignan en fábrica a variables dinámicas: Variables dinámicas Variables medidas (Variables de equipo HART) Variable dinámica primaria (PV) Caudal másico...
Página 75 Proline t-mass F 300 HART Integración en el sistema 8.2.1 Variables del equipo Las variables del equipo se asignan de forma permanente. Se pueden transmitir como máximo ocho variables del equipo. Asignación Variables del equipo Caudal másico Caudal volumétrico Caudal volumétrico corregido...
Página 76 Integración en el sistema Proline t-mass F 300 HART Nivel de activación burst →  77 Periodo mín. de refresco →  77 →  77 Periodo máx, de refresco Visión general de los parámetros con una breve descripción Parámetro Descripción...
Página 77 Proline t-mass F 300 HART Integración en el sistema Parámetro Descripción Selección / Entrada de usuario Modo activación burst Seleccione el evento que activa el mensaje burst X. • Continuo • Ventana • Aumento • Caída • En cambio Nivel de activación burst Introduzca el valor de activación de burst.
Página 78 Puesta en marcha Proline t-mass F 300 HART Puesta en marcha Comprobación de funciones Antes de poner en marcha el equipo de medición: ‣ Antes de poner en marcha el dispositivo, asegúrese de que se han realizado las verificaciones tras la conexión y la instalación.
Página 79 Proline t-mass F 300 HART Puesta en marcha Configuración del equipo de medición • El equipo Menú Ajuste con sus asistentes de guía contiene todos los parámetros necesarios para operaciones estándar. • Navegación hacia Menú Ajuste X X X X X X X 20.50...
Página 80 Puesta en marcha Proline t-mass F 300 HART ‣ Salida de conmutación pulso- →  94 frecuenc. 1 … n ‣ Salida de relé 1 … n →  100 ‣ →  102 Visualización ‣ Supresión de caudal residual →...
Página 81 Proline t-mass F 300 HART Puesta en marcha →  82 →  82 Composición del gas Mol% Air →  83 Mol% Ar →  83 Mol% C2H4 →  83 Mol% C2H6 →  83 Mol% C3H8 →  83 Mol% CH4 →...
Página 82 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Aplicación de medida – Seleccionar la aplicación de • Aire o aire –...
Página 83 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Mol% Air – Entrar la cantidad de producto 0 … 100 % – en la mezcla del gas. Aire Mol% Ar –...
Página 84 Puesta en marcha Proline t-mass F 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Mol% n-C4H10 – Entrar la cantidad de producto 0 … 100 % – en la mezcla del gas. = n-butano Mol% Ne –...
Página 85 Proline t-mass F 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario Condiciones de referencia – Seleccionar condiciones de referencia • 1013.25 mbara, 0 °C para cálculo de caudal volumétrico •...
Página 86 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Entrada de usuario Dirección instalación Ajustar signo de la dirección de caudal para que coincida con • Caudal en la dirección de la flecha sentido de la flecha.
Página 87 Proline t-mass F 300 HART Puesta en marcha 9.4.6 Definir las unidades de sistema En el Submenú Unidades de sistema pueden definirse las unidades de los distintos valores medidos. El número de submenús y parámetros puede variar según la versión del equipo.
Página 88 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Descripción Selección Ajuste de fábrica Unidad de caudal másico Elegir la unidad de caudal másico. Lista de selección de la unidad En función del país: •...
Página 89 Proline t-mass F 300 HART Puesta en marcha 9.4.7 Visualización de la configuración de las E/S La interfaz Submenú Configuración de E / S guía al usuario sistemáticamente por todos los parámetros en que se muestra la configuración de los módulos de E/S.
Página 90 Puesta en marcha Proline t-mass F 300 HART Navegación Menú "Ajuste" → Corriente de entrada ‣ Corriente de entrada 1 … n Rango de corriente →  90 Número terminal →  90 →  90 Modo de señal Número terminal →...
Página 91 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Comportamiento en caso de error – Definir comportamiento de • Alarma – entrada en condiciones de • Último valor válido alarma.
Página 92 Puesta en marcha Proline t-mass F 300 HART Corriente de defecto →  93 Número terminal →  92 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Correspondencia salida de corriente –...
Página 93 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor 20mA En el Parámetro Rango de Introducir valor para corriente Número de coma Depende del país y corriente (→  92) está...
Página 94 Puesta en marcha Proline t-mass F 300 HART 9.4.10 Configurar la salida de pulsos/frecuencia/conmutación El Asistente Salida de conmutación pulso-frecuenc. guía sistemáticamente por todos los parámetros que deben ajustarse para configurar el tipo de salida seleccionado. Navegación Menú "Ajuste" → Ajuste avanzado → Salida de conmutación pulso-frecuenc.
Página 95 Proline t-mass F 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso – frecuencia o switch.
Página 96 Puesta en marcha Proline t-mass F 300 HART Número terminal →  96 Modo de señal →  96 →  96 Asignar salida de frecuencia Valor frecuencia inicial →  97 Frecuencia final →  97 Valor medido de frecuencia inicial →...
Página 97 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor frecuencia inicial Se selecciona la opción Opción Introducir frecuencia mínima. 0,0 … 10 000,0 Hz – Frecuencia en el parámetro Parámetro Modo de...
Página 98 Puesta en marcha Proline t-mass F 300 HART Configuración de la salida de conmutación Navegación Menú "Ajuste" → Salida de conmutación pulso-frecuenc. ‣ Salida de conmutación pulso- frecuenc. 1 … n Modo de operación →  98 Número terminal →  98 Modo de señal...
Página 99 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Función salida de conmutación La Opción Interruptor está Seleccionar función para salida • Desconectado – seleccionada en el parámetro switch. • Conectado Parámetro Modo de...
Página 100 Puesta en marcha Proline t-mass F 300 HART Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Retardo de la conexión • El Opción Interruptor está Definir retardo para switch-on 0,0 … 100,0 s – seleccionado en el de la salida de estatus.
Página 101 Proline t-mass F 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Número terminal – Muestra los números de los • No usado –...
Página 102 Puesta en marcha Proline t-mass F 300 HART Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Retardo de la conexión En el parámetro Parámetro Definir retardo para switch-on 0,0 … 100,0 s – Función de salida de relé se de la salida de estatus.
Página 103 Proline t-mass F 300 HART Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande –...
Página 104 Puesta en marcha Proline t-mass F 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 2er valor visualización Se proporciona un indicador Elegir el valor medido que se • Ninguno – local. mostrará en el display local.
Página 105 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3. valor gráfico de barras 100% Se ha seleccionado una opción Introducir valor 100% para Número de coma – en el parámetro Parámetro 3er visualización en gráfico de...
Página 106 Puesta en marcha Proline t-mass F 300 HART 9.4.13 Configurar la supresión de caudal residual La interfaz Asistente Supresión de caudal residual guía al usuario sistemáticamente por todos los parámetros que han de establecerse para configurar la supresión de caudal residual.
Página 107 Proline t-mass F 300 HART Puesta en marcha Ajustes avanzados La opción de menú Submenú Ajuste avanzado junto con sus submenús contiene parámetros de configuración para ajustes específicos. Navegación hacia Submenú "Ajuste avanzado" El número de submenús y parámetros puede variar según la versión del equipo.
Página 108 Puesta en marcha Proline t-mass F 300 HART Unidad del totalizador 1 … n →  108 Modo operativo del totalizador →  108 →  108 Comportamiento en caso de error Asignar gas →  108 Visión general de los parámetros con una breve descripción Parámetro...
Página 109 Proline t-mass F 300 HART Puesta en marcha 9.5.3 Ajustes adicionales de visualización En Submenú Visualización usted puede configurar todos los parámetros relativos al indicador local. Navegación Menú "Ajuste" → Ajuste avanzado → Visualización ‣ Visualización Formato visualización →  110 1er valor visualización...
Página 110 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande –...
Página 111 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 2er valor visualización Se proporciona un indicador Elegir el valor medido que se • Ninguno – local. mostrará en el display local.
Página 112 Puesta en marcha Proline t-mass F 300 HART Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3. valor gráfico de barras 0% Se ha seleccionado una opción Introducir valor 0% para Número de coma – en el parámetro Parámetro 3er visualización en gráfico de...
Página 113 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Display language Se proporciona un visualizador Elegir el idioma del display • English English local. local. • Deutsch (alternativamente, el • Français idioma del pedido •...
Página 114 Puesta en marcha Proline t-mass F 300 HART Navegación Menú "Ajuste" → Ajuste avanzado → Configuración de WLAN ‣ Configuración de WLAN WLAN →  114 Modo WLAN →  114 →  114 Nombre SSID Seguridad de la red →...
Página 115 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Seguridad de la red – Seleccione el tipo de seguridad • No es seguro – del interfase WLAN. • WPA2-PSK • EAP-PEAP with MSCHAPv2 •...
Página 116 Puesta en marcha Proline t-mass F 300 HART 9.5.5 Gestión de configuración Una vez puesto en marcha el equipo, puede guardar la configuración del equipoo recuperar una configuración anterior. Para hacerlo puede utilizar Parámetro Control de configuración y las opciones relacionadas con el mismo que se encuentran en el Submenú...
Página 117 Proline t-mass F 300 HART Puesta en marcha Alcance funcional del Parámetro "Control de configuración" Opciones Descripción Cancelar No se ejecutará ninguna acción y el usuario saldrá del parámetro. Ejecutar copia Una copia de seguridad de la configuración de equipo se guarda desde el paquete de software HistoROM en la memoria del equipo.
Página 118 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Descripción Entrada de usuario Definir código de acceso Acceso de escritura restringido para proteger la configuración Debe ser una cadena de máx. 16 dígitos entre del instrumento a cambios no intencionados.
Página 119 Proline t-mass F 300 HART Puesta en marcha 9.5.7 Ajuste in situ El ajuste in situ se usa para ajustar la salida de flujo del equipo de medición al flujo real de las instalaciones. Los perfiles de flujo pueden resultar distorsionados por piezas de las instalaciones, como codos, ensanchamientos y estrechamientos de tuberías o válvulas.
Página 120 Puesta en marcha Proline t-mass F 300 HART 3. Confirme la selección: Sí  Si ya existe un ajuste in situ, se cargan estos puntos de ajuste. La función "Borrar valores" permite borrar un ajuste existente (toda una serie de puntos de flujo) en el equipo de medición.
Página 121 Proline t-mass F 300 HART Puesta en marcha necesario. Si el equipo de medición se ajusta solo en un sentido, es importante que el ajuste se lleve a cabo en el sentido positivo (flujo directo), ya que estos puntos de ajuste se replican automáticamente en el sentido negativo (flujo inverso).
Página 122 Puesta en marcha Proline t-mass F 300 HART Descripción 4 (17002) →  122 ‣ Valores ajuste en uso →  123 Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Indicación / Ajuste de fábrica Entrada de usuario Activar los ajustes locales Activar el ajuste local.
Página 123 Proline t-mass F 300 HART Puesta en marcha Submenú "Valores ajuste en uso" Navegación Menú "Experto" → Sensor → Ajuste in-situ → Valores ajuste en uso ‣ Valores ajuste en uso Descripción del gas 1/2 (17361) →  124 Descripción del gas 2/2 (17362) →...
Página 124 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Ajuste de fábrica Descripción del gas 1/2 Muestra la primera parte de la descripción del gas seleccionado para el ajuste local.
Página 125 Proline t-mass F 300 HART Puesta en marcha Parámetro Descripción Indicación Ajuste de fábrica Valor de caudal 14 Muestra el valor de caudal guardado en –2 000 … 2 000 % – relación con el máximo valor medido en fábrica que se adapta a las condiciones actuales de proceso.
Página 126 Puesta en marcha Proline t-mass F 300 HART Parámetro Descripción Indicación / Selección Estado del Backup Muestra el estado actual de los datos guardados o restaurados. • Ninguno • Guardando • Restaurando • Borrando • Comparando • Reestauración fallida • Fallo en el backup Comparación resultado...
Página 127 Proline t-mass F 300 HART Puesta en marcha Entrada de simulación de corriente →  128 1 … n Valor corriente de entrada 1 … n →  128 Simulación entrada estado 1 … n →  128 →  128 Nivel de señal de entrada 1 …...
Página 128 Puesta en marcha Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario Asignar simulación variable de – Escoja una variable de proceso para la • Desconectado proceso simulación que está activada.
Página 129 Proline t-mass F 300 HART Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada de usuario Estado de conmutación 1 … n La opción Opción Conectado se Seleccione el estado de la salida de relé • Abierto selecciona en el parámetro Parámetro para la simulación.
Página 130 Acceso desde un navegador de Internet, las aplicaciones FieldCare o DeviceCare (mediante la interfaz de servicios CDI-RJ45), un bus de campo Para recuperar el código, contacte con el personal de servicios de Endress+Hauser. 1. Navegue a Parámetro Borrar código de acceso (→  118).
Página 131 Proline t-mass F 300 HART Puesta en marcha 2. Introduzca el código de recuperación.  El código de acceso ha recuperado su valor de origen 0000. Ahora puede volverse a definir →  129. 9.8.2 Protección contra escritura mediante microinterruptor A diferencia de la protección contra escritura activada mediante un código de acceso de...
Página 132 Funcionamiento Proline t-mass F 300 HART Funcionamiento 10.1 Lectura del estado de bloqueo del instrumento Protección contra escritura activa en el instrumento: Parámetro Estado bloqueo Operación → Estado bloqueo Alcance funcional del Parámetro "Estado bloqueo" Opciones Descripción Ninguno Es aplicable el estado de acceso mostrado en el Parámetro Estado de acceso →...
Página 133 Proline t-mass F 300 HART Funcionamiento ‣ Valores de salida →  136 ‣ Totalizador →  134 10.4.1 Variables de proceso El equipo contiene todos los parámetros necesarios para visualizar en el indicador los valores medidos efectivos de cada variable de proceso.
Página 134 Funcionamiento Proline t-mass F 300 HART Parámetro Requisito previo Descripción Indicación Caudal volumétrico – Muestra en el indicador el caudal Número de coma flotante volumétrico puntual efectivo. con signo Dependencia La unidad se toma del Parámetro Unidad de caudal volumétrico (→...
Página 135 Proline t-mass F 300 HART Funcionamiento Navegación Menú "Diagnóstico" → Valor medido → Totalizador ‣ Totalizador Valor de totalizador 1 … n →  135 Overflow de totalizador 1 … n →  135 Visión general de los parámetros con una breve descripción Parámetro...
Página 136 Funcionamiento Proline t-mass F 300 HART Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Valor medido 1 … n Visualiza el valor efectivo de entrada. Número de coma flotante con signo Corriente medida 1 … n Visualiza el valor efectivo de la entrada de corriente.
Página 137 Proline t-mass F 300 HART Funcionamiento Navegación Menú "Diagnóstico" → Valor medido → Valores de salida → Valor salida corriente 1 … n ‣ Salida de corriente 1 … n Corriente de salida 1 … n →  137 Corriente medida 1 … n →...
Página 138 Funcionamiento Proline t-mass F 300 HART Valores para salida de relé Submenú Salida de relé 1 … n contiene todos los parámetros necesarios para visualizar los valores de corriente medidos para cada salida de relé. Navegación Menú "Diagnóstico" → Valor medido → Valores de salida → Salida de relé 1 … n ‣...
Página 139 Proline t-mass F 300 HART Funcionamiento Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario Control contador totalizador 1 … n Se selecciona una variable de proceso Valor de control del totalizador. • Totalizar en la opción Parámetro Asignar...
Página 140 Funcionamiento Proline t-mass F 300 HART Elección de funciones • El equipo puede guardar en total 1000 valores medidos • 4 canales de registro • Registro de datos con intervalos de registro ajustables • Muestra la tendencia del valor medido para cada canal de registro en forma de gráfico / ../XXXXXXXX...
Página 141 Proline t-mass F 300 HART Funcionamiento ‣ Visualización canal 3 ‣ Visualización canal 4 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Asignación canal 1 El paquete de aplicaciones de software Asignar una variable de proceso al •...
Página 142 Funcionamiento Proline t-mass F 300 HART Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Control de registro de datos En el parámetro Parámetro Registro de Inicio y paro del registro de valores • Ninguno datos se selecciona la opción Opción No medidos.
Página 143 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos Diagnósticos y localización y resolución de fallos 11.1 Localización y resolución de fallos generales Para el indicador local Fallo Causas posibles Solución Visualizador apagado y sin señales La tensión de alimentación no Conecte la tensión de alimentación...
Página 144 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART En caso de fallos en las señales de salida Fallo Causas posibles Solución Señal de salida fuera del rango Módulo de electrónica principal Pida un repuesto →  165.
Página 145 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos Fallo Causas posibles Solución Comunicación WLAN deshabilitada – No se establece conexión con el No existe red WLAN disponible • Compruebe si la recepción WLAN servidor web, FieldCare o está...
Página 146 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART 1 2 3 4 5 A0029629 Tensión de alimentación Estado del equipo Sin utilizar Comunicación Interfaz de servicio (CDI) activa Color Significado Tensión de alimentación Desactivar Tensión de alimentación desactivada o insuficiente.
Página 147 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.3 Información de diagnósticos visualizados en el indicador local 11.3.1 Mensaje de diagnóstico Los fallos detectados por el sistema de automonitorización del instrumento de medición se visualizan como un mensaje de diagnóstico, alternándose con el indicador de funcionamiento.
Página 148 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART Comportamiento de diagnóstico Símbolo Significado Alarma • Se interrumpe la medición. • Las salidas de señal y los totalizadores toman los valores definidos para situación de alarma. • Se genera un mensaje de diagnóstico.
Página 149 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.3.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst. Diagnóstico 1 S801 V AlimentMuyBaja Diagnóstico 2...
Página 150 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART A0031056 Área de estado con señal de estado Información de diagnóstico Información sobre medidas correctivas con ID de servicio Además, los eventos de diagnóstico que han ocurrido pueden visualizarse en Menú...
Página 151 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.5 Información de diagnóstico en FieldCare o DeviceCare 11.5.1 Opciones de diagnóstico Cualquier fallo que detecta el equipo de medición aparece indicado en la página de inicio del software de configuración a la que se accede a la que establece la conexión.
Página 152 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART 11.5.2 Acceder a información acerca de medidas de subsanación Para cada evento de diagnóstico hay información con remedios para rectificar rápidamente el problema en cuestión a la que puede accederse: •...
Página 153 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos Experto → Comunicación → Categoría de eventos de diagnóstico Señales de estado disponibles Configuración según especificaciones de HART 7 (estado condensado), conforme a NAMUR NE107. Símbolo Significado Fallo Se ha producido un error en el equipo.
Página 154 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Módulos incompatibles 1. Compruebe el módulo electrónico Alarm 2. Compruebe si el módulo correcto está...
Página 155 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Fallo en comunicación 1. Reiniciar el instrumento Alarm I/O 1 … n 2. Comprobar si el fallo vuelve a ocurrir 3.
Página 156 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Simulación salida de Desconectar simulación salida de Warning impulsos 1 … n impulsos Simulación salida de...
Página 157 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.8 Eventos de diagnóstico pendientes Menú Diagnóstico permite ver por separado el evento de diagnóstico activo y el anterior. A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...
Página 158 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART / ../Lista diagnós Diagnóstico 1 F273 ErrorElectrPrinc Diagnóstico 2 Diagnóstico 3 A0014006-ES  39 Considérese el ejemplo del indicador local A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...
Página 159 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.10.2 Filtrar el libro de registro de eventos Utilizando el parámetro Parámetro Opciones de filtro puede definirse qué categoría de mensaje de evento se visualiza en el submenú Lista de eventos del indicador.
Página 160 Diagnósticos y localización y resolución de fallos Proline t-mass F 300 HART Número de Nombre de información información I1514 Carga iniciada I1515 Carga finalizada I1554 Secuencia de seguridad iniciada I1555 Secuencia de seguridad confirmada I1556 Modo de seguridad apagado I1618 Módulo E/S 2 sustituído...
Página 161 Proline t-mass F 300 HART Diagnósticos y localización y resolución de fallos 11.12 Información del aparato Submenú Información del equipo contiene todos los parámetros necesarios para visualizar información diversa para la identificación del equipo. Navegación Menú "Diagnóstico" → Información del equipo ‣...
Página 162 "Información del fabricante". Puede bajarse un documento de información del fabricante en: • En descargas en la web de Endress+Hauser: www.endress.com → Descargas • Especifique los siguientes detalles: • Búsqueda de texto: información del fabricante •...
Página 163 Proline t-mass F 300 HART Mantenimiento Mantenimiento 12.1 Tareas de mantenimiento No requiere labores de mantenimiento especiales. 12.1.1 Limpieza externa Para limpiar la parte externa del equipo de medición, utilice siempre detergentes que no sean agresivos para la superficie de la caja ni para las juntas.
Página 164 12.2 Equipos de medición y ensayo Endress+Hauser ofrece una amplia gama de equipos de medición y ensayo, como W@M o ensayos de equipos. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios.
Página 165 • Las reparaciones las realiza el personal de servicios de Endress+Hauser o usuarios debidamente formados. • Únicamente el personal de servicios de Endress+Hauser o en la fábrica pueden convertir los equipos certificados en otros equipos certificados. 13.1.2 Observaciones sobre reparaciones y conversiones Observe lo siguiente cuando tenga que realizar alguna reparación o modificación del...
Página 166 RAEE como residuos urbanos no seleccionados. No tire a la basura los productos que llevan la marca de residuos urbanos no seleccionados. En lugar de ello, devuélvalos a Endress+Hauser para su eliminación en las condiciones pertinentes.
Página 167 Hay varios accesorios disponibles para el equipo que pueden pedirse junto con el equipo o posteriormente a Endress + Hauser. Puede obtener información detallada sobre los códigos de pedido correspondientes tanto del centro de ventas de Endress+Hauser de su zona como de la página de productos de Endress+Hauser en Internet: www.endress.com.
Página 168 Accesorios Proline t-mass F 300 HART 14.2 Accesorios específicos para comunicaciones Accesorios Descripción Commubox FXA195 Para comunicaciones HART intrínsecamente seguras con FieldCare mediante HART interfaz USB.  Información técnica TI00404F Convertidor en lazo HART Sirve para evaluar y convertir variables dinámicas HART del proceso en señales de HMX50 corriente analógicas o valores límite.
Página 169 FieldCare Software de Endress+Hauser para la gestión de activos de la planta (PAM) basado en tecnología FDT. Puede configurar todas las unidades de campo inteligentes que usted tiene en su sistema y le ayuda a gestionarlas convenientemente. El uso de la información sobre el estado es también una forma sencilla y efectiva para...
Página 170 Accesorios Proline t-mass F 300 HART Accesorios Descripción Cerabar PMC21 El transmisor de presión para medidas de presiones absoluta y relativa de gases, vapor, líquidos y materiales pulverulentos. Puede utilizarse para obtener el valor de la presión de trabajo. ...
Página 171 Proline t-mass F 300 HART Datos técnicos Datos técnicos 15.1 Aplicación El equipo de medición tiene por único objeto la medición de flujo de gases. Para que el equipo mantenga sus buenas condiciones de funcionamiento durante su vida útil, utilícelo únicamente con productos a los que son suficientemente resistentes los materiales de las partes en contacto con el producto.
Página 172 Datos técnicos Proline t-mass F 300 HART 15.3 Entrada Variable medida Variables de proceso medidas • Caudal másico • Temperatura Variables de proceso calculadas • Caudal volumétrico normalizado • Caudal volumétrico • FAD Caudal volumétrico • Velocidad de caudal • Valor calorífico •...
Página 173 Proline t-mass F 300 HART Datos técnicos Rango de calibración [kg/h] Rango de calibración [Nm3/h] [mm] (Aire, 20 °C, 1,013 bar a) (Aire, 0 °C, 1,013 bar a) Tensión mínima Tensión máxima Tensión mínima Tensión máxima 1 450 11,6 1 122...
Página 174 Datos técnicos Proline t-mass F 300 HART Unidades EUA Rango de medición sin placas acondicionadoras de caudal • Código de producto para "Versión del sensor; sensor; tubo de medición", opción SA "Unidireccional; acero inoxidable; acero inoxidable" • Código de producto para "Versión del sensor; sensor; tubo de medición", opción HA "Unidireccional;...
Página 175 Proline t-mass F 300 HART Datos técnicos Rango de calibración [lb/h] Rango de calibración [SCFM] [in] (Aire, 68 °F, 14,7 psi a) (Aire, 59 °F, 14,7 psi a) Tensión mínima Tensión máxima Tensión mínima Tensión máxima 1 ½ 1 000 2 ½...
Página 176 Datos técnicos Proline t-mass F 300 HART Entrada de corriente El equipo de medición recibe por la entrada de corriente →  176 los valores medidos externamente que le proporciona el sistema de automatización. Entrada de corriente de 0/4 a 20 mA...
Página 177 Proline t-mass F 300 HART Datos técnicos 15.4 Salida Señal de salida Salida de corriente de 4 a 20 mA HART Código de producto "Salida; entrada 1" (20): Opción BA: salida de corriente de 4 a 20 mA HART Modo de señal Puede configurarse como: •...
Página 178 Datos técnicos Proline t-mass F 300 HART Atenuación Configurable: 0 … 999,9 s Variables medidas • Caudal másico asignables • Caudal volumétrico • Caudal volumétrico normalizado • FAD Caudal volumétrico • Velocidad de flujo • Temperatura • Flujo de energía •...
Página 179 Proline t-mass F 300 HART Datos técnicos Valores de entrada CC 30 V, 250 mA (pasivo) máximos Tensión de circuito abierto CC 28,8 V (activo) Caída de tensión Para 22,5 mA: ≤ CC 2 V Salida de pulsos Valores de entrada CC 30 V, 250 mA (pasivo) máximos...
Página 180 Datos técnicos Proline t-mass F 300 HART Número de ciclos de Sin límite conmutación Funciones asignables • Desconectado • On • Comportamiento de diagnóstico • Valor de alarma • Desconectado • Caudal másico • Caudal volumétrico • Caudal volumétrico normalizado •...
Página 181 Proline t-mass F 300 HART Datos técnicos Señal de interrupción La información sobre el fallo se visualiza, en función de la interfaz, de la forma siguiente: Salida de corriente 0/4 a 20 mA 4 a 20 mA Comportamiento error Escoja entre: •...
Página 182 Datos técnicos Proline t-mass F 300 HART Interfaz/protocolo • Mediante comunicaciones digitales: Protocolo HART • Mediante la interfaz de servicio • Interfaz de servicio CDI-RJ45 • Interfaz WLAN Indicación escrita Con información sobre causas y medidas correctivas Navegador de Internet Indicación escrita...
Página 183 Proline t-mass F 300 HART Datos técnicos Código de producto para Tensión del terminal Rango de frecuencias "Fuente de alimentación" CD 24 V ±20% – Opción I CA 100 … 240 V –15 a +10 % 50/60 Hz, ±4 Hz...
Página 184 Datos técnicos Proline t-mass F 300 HART 15.6 Características de diseño Condiciones de trabajo de • Límites de error basados en la ISO 11631 referencia • Aire seco con +20 … +30 °C (+68 … +86 °F) a 0,8 … 1,5 bar (12 … 22 psi) •...
Página 185 Proline t-mass F 300 HART Datos técnicos cuando se supera la energía productiva del sensor o cuando el número de Mach es mayor que la lista de valores que se muestra abajo. Número de Código de producto Mach • Código de producto para "Versión del sensor; sensor; tubo de medición:", opción SB "Bidireccional;...
Página 186 Datos técnicos Proline t-mass F 300 HART 15.7 Instalación Condiciones de instalación →  22 Endress+Hauser...
Página 187 Proline t-mass F 300 HART Datos técnicos 15.8 Entorno Rango de temperatura Instrumento de medición • –40 … +60 °C (–40 … +140 °F) ambiente • Código de pedido para "Prueba, certificado", opción JP: –50 … +60 °C (–58 … +140 °F) Legibilidad del indicador –20 …...
Página 188 Datos técnicos Proline t-mass F 300 HART Compatibilidad Conforme a IEC/EN 61326 y recomendaciones NAMUR 21 (NE 21) electromagnética (EMC) Se proporcionan detalles al respecto en la "Declaración de conformidad". Endress+Hauser...
Página 189 Proline t-mass F 300 HART Datos técnicos 15.9 Proceso Rango de temperaturas del Sensor producto –40 … +180 °C (–40 … +356 °F) Rango de presión del 0,5 bar absolutos como mínimo. Presión máxima admisible del producto →  189 producto Rangos de presión-...
Página 190 Datos técnicos Proline t-mass F 300 HART Conexión bridada conforme a ASME B16.5 [psi] [bar] Clase300 Clase150 [°C] [°F] A0041064-ES  43 Con material 1.4404/F316L/F316 para la brida Límite de flujo Rango de medición →  172 El caudal máximo depende del tipo de gas y del diámetro nominal de la tubería que se emplea.
Página 191 Proline t-mass F 300 HART Datos técnicos 15.10 Estructura mecánica Diseño, dimensiones Para las dimensiones del instrumento y las requeridas para su instalación, véase el documento "Información técnica", sección "Construcción mecánica". Peso Todos los valores del peso (el peso excluye el material de embalaje) se refieren a equipos con bridas EN/DIN PN 40.
Página 192 Datos técnicos Proline t-mass F 300 HART Entradas de cable/prensaestopas A0020640  44 Entradas de cable/prensaestopas posibles Rosca M20 × 1,5 Prensaestopas M20 × 1,5 Adaptador para entrada de cable con rosca interior G ½" o NPT ½" Código de producto para "Caja"; opción: A "Aluminio, recubierta"...
Página 193 Proline t-mass F 300 HART Datos técnicos Antena WLAN externa • Antena: plástico ASA (acrilonitrilo estireno acrilato) y latón niquelado • Adaptador: Acero inoxidable y latón niquelado • Cable: Polietileno • Conector: Latón niquelado • Placa de montaje: Acero inoxidable Conexiones a proceso •...
Página 194 Datos técnicos Proline t-mass F 300 HART Elementos de configuración • Operaciones de configuración externas mediante control óptico (3 teclas ópticas) sin necesidad de abrir la caja: , ,  • Se puede acceder también a los elementos de configuración cuando el equipo está en zonas con peligro de explosión...
Página 195 Proline t-mass F 300 HART Datos técnicos Configuración a distancia →  66 Interfaz de servicio técnico →  67 Aplicaciones de software de Diversas aplicaciones de software de configuración proporcionan acceso remoto a los configuración admitidas equipos de medición. Según la aplicación de software de configuración que se utilice es posible acceder con diferentes unidades operativas y diversidad de interfaces.
Página 196 Datos técnicos Proline t-mass F 300 HART Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede solicitar como opción): código de producto para "Indicador; operación", opción G "4 hilos, iluminado; control óptico + WLAN". El equipo actúa como Punto de acceso y habilita la comunicación por ordenador o terminal de mano portátil.
Página 197 Proline t-mass F 300 HART Datos técnicos Copia de seguridad de los datos Automático • Los datos más importantes del equipo (sensor y transmisor) se guardan automáticamente en los módulos DAT • Si se reemplaza el transmisor o el dispositivo de medición: una vez que se ha cambiado el T-DAT que contiene los datos del equipo anterior, el nuevo dispositivo de medición está...
Página 198 El equipo cumple los requisitos legales de las directivas europeas vigentes. Estas se enumeran en la Declaración CE de conformidad correspondiente, junto con las normativas aplicadas. Endress+Hauser confirma que las pruebas realizadas en el aparato son satisfactorias añadiendo la marca CE. Marca de verificación de El sistema de medición satisface los requisitos EMC de las autoridades australianas para...
Página 199 • Con la identificación PED/G1/x (x = categoría) en la placa de identificación del sensor, presurizados Endress+Hauser confirma que el equipo cumple los "Requisitos de seguridad básicos" especificados en el anexo I de la Directiva 2014/68/UE, sobre equipos presurizados. • Los equipos que no tienen la marca de identificación (PED) han sido diseñados y fabricados de acuerdo a las buenas prácticas de ingeniería.
Página 200 Compatibilidad electromagnética y asuntos sobre el espectro de radiofrecuencia (ERM). Clasificación de sellados de Los equipos Endress+Hauser están diseñados en conformidad con ANSI/ISA 12.27.01 y proceso entre sistemas permiten que el usuario renuncie al uso y se ahorre el coste de instalación del sellado de eléctricos y fluidos de...
Página 201 Se puede realizar un pedido de paquetes de software con el instrumento o más tarde a Endress+Hauser. La información detallada sobre el código de producto en cuestión está disponible en su centro local Endress+Hauser o en la página de productos del sitio web de Endress+Hauser: www.endress.com.
Página 202 • W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie indicado en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie indicado en la placa de identificación o escanee el código matricial en 2D (código QR) que presenta la placa de identificación...
Página 203 Proline t-mass F 300 HART Datos técnicos Contenidos Código de la documentación INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Documentación especial Contenidos Código de la documentación Información sobre la directiva europea de equipos de presión...
Página 204 Índice alfabético Proline t-mass F 300 HART Índice alfabético Entrada estado 1 … n (Submenú) ... . 136 Información del equipo (Submenú) ... 161 Acceso directo .
Página 205 Proline t-mass F 300 HART Índice alfabético Calentamiento del sensor ..... 28 Configuración a distancia ..... 195 Campo de aplicación...
Página 206 Índice alfabético Proline t-mass F 300 HART Field Communicator Influencia Función ....... . 72 Medium pressure .
Página 207 Proline t-mass F 300 HART Índice alfabético Diagnóstico ......157 Mediante microinterruptor para protección contra Menú...
Página 208 Índice alfabético Proline t-mass F 300 HART Para comportamiento de diagnóstico ... 49 Totalizer Para comunicaciones ..... . 49 Configuración .
Página 210 *71511333* 71511333 www.addresses.endress.com...
