Página 3: Tabla De Contenido
Proline Promass F 300 FOUNDATION Fieldbus Índice de contenidos Índice de contenidos Tratamiento final del embalaje ... . 22 Sobre este documento ....6 Finalidad del documento .
Página 4 Índice de contenidos Proline Promass F 300 FOUNDATION Fieldbus 8.3.3 Vista de edición ....52 10.5.5 Visualización de la configuración de 8.3.4 Elementos de configuración ..54 las E/S .
Página 5 13.1.2 Limpieza interior ....177 13.2 Equipos de medición y ensayo ... 13.3 Servicios de Endress+Hauser ... . 177 Endress+Hauser...
Página 6: Sobre Este Documento
Sobre este documento Proline Promass F 300 FOUNDATION Fieldbus Sobre este documento Finalidad del documento Este manual de instrucciones contiene toda la información que pueda necesitarse durante las distintas fases del ciclo de vida del instrumento: desde la identificación del producto, recepción de entrada del instrumento, el almacenamiento del mismo, hasta su montaje,...
Página 7: Símbolos De Las Herramientas
Proline Promass F 300 FOUNDATION Fieldbus Sobre este documento Símbolo Significado El diodo emisor de luz está encendido. El diodo emisor de luz está parpadeando. 1.2.4 Símbolos de las herramientas Símbolo Significado Destornillador de punta plana Llave Allen Llave fija para tuercas 1.2.5...
Página 8: Documentación
• W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie indicado en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie indicado en la placa de identificación o escanee el código matricial en 2D (código QR) que presenta la placa de identificación...
Página 9: Marcas Registradas
Proline Promass F 300 FOUNDATION Fieldbus Sobre este documento Marcas registradas FOUNDATION™ Fieldbus Marca por registrar del Grupo FieldComm, Austin, Texas, EUA TRI-CLAMP® Marca registrada de Ladish & Co., Inc., Kenosha, EUA Endress+Hauser...
Página 10: Instrucciones De Seguridad
Instrucciones de seguridad Proline Promass F 300 FOUNDATION Fieldbus Instrucciones de seguridad Requisitos que debe cumplir el personal El personal para las tareas de instalación, puesta en marcha, diagnósticos y mantenimiento debe cumplir los siguientes requisitos: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas.
Página 11: Seguridad En El Lugar De Trabajo
Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá...
Página 12: Transformaciones En El Instrumento
No está permitido someter el instrumento a modificaciones no autorizadas. Éstas pueden implicar riesgos imprevisibles. ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparaciones Para asegurar el funcionamiento seguro y fiable del instrumento, ‣...
Página 13: Protección Del Acceso Mediante Protección Contra Escritura De Hardware
Proline Promass F 300 FOUNDATION Fieldbus Instrucciones de seguridad Función/interfase Ajuste de fábrica Recomendación Servidor Web→  14 Habilitado. Seguimiento individualizado del análisis de riesgos. Interfaz de servicio CDI-RJ45 – Seguimiento individualizado del análisis de riesgos. 2.7.1 Protección del acceso mediante protección contra escritura de hardware El acceso de escritura a los parámetros del equipo mediante indicador local, navegador de...
Página 14: Acceso Mediante Servidor Web
Instrucciones de seguridad Proline Promass F 300 FOUNDATION Fieldbus Observaciones generales sobre el uso de contraseñas • El código de acceso y la clave de red proporcionados con el equipo se deben cambiar durante la puesta en marcha. • Siga los normas habituales para la generación de una contraseña segura al definir y gestionar el código de acceso o clave de red.
Página 15: Descripción Del Producto
Proline Promass F 300 FOUNDATION Fieldbus Descripción del producto Descripción del producto El equipo comprende un transmisor y un sensor. El equipo está disponible en una versión compacta: El transmisor y el sensor forman una sola unidad mecánica. Diseño del producto...
Página 16: Recepción De Material E Identificación Del Producto
• En el caso de algunas versiones del equipo, el CD-ROM no se incluye en el suministro. Puede disponer de la Documentación Técnica mediante Internet o la App "Operations" de Endress+Hauser, véase la sección →  17 "Identificación del producto".
Página 17: Identificación Del Producto
• El W@M Device Viewer: introduzca el número de serie indicado en la placa de identificación (www.es.endress.com/deviceviewer) • La Endress+Hauser Operations App: entre el número de serie indicado en la placa de identificación o escanee el código matricial 2D (código QR) que presenta la placa de identificación.
Página 18: Placa De Identificación Del Transmisor
Recepción de material e identificación del producto Proline Promass F 300 FOUNDATION Fieldbus 4.2.1 Placa de identificación del transmisor 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Ejemplo de una placa de identificación del transmisor Lugar de fabricación...
Página 19: Placa De Identificación Del Sensor
Proline Promass F 300 FOUNDATION Fieldbus Recepción de material e identificación del producto 4.2.2 Placa de identificación del sensor Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Ejemplo de placa de identificación de un sensor Nombre del sensor Lugar de fabricación...
Página 20: Símbolos En El Equipo De Medición
Recepción de material e identificación del producto Proline Promass F 300 FOUNDATION Fieldbus 4.2.3 Símbolos en el equipo de medición Símbolo Significado ¡AVISO! Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, se pueden producir lesiones graves y hasta mortales.
Página 21: Almacenamiento Y Transporte
Proline Promass F 300 FOUNDATION Fieldbus Almacenamiento y transporte Almacenamiento y transporte Condiciones de almacenamiento Tenga en cuenta las observaciones siguientes relativas al almacenamiento: ‣ Guarde el equipo en el embalaje original para asegurar su protección contra posibles golpes. ‣...
Página 22: Equipos De Medición Con Orejetas Para Izar
Almacenamiento y transporte Proline Promass F 300 FOUNDATION Fieldbus 5.2.2 Equipos de medición con orejetas para izar ATENCIÓN Instrucciones especiales para el transporte de equipos sin orejetas para izar ‣ Para el transporte del dispositivo, utilice únicamente las orejetas para izar dispuestas en el mismo o bien bridas .
Página 23: Instalación
Proline Promass F 300 FOUNDATION Fieldbus Instalación Instalación Condiciones de instalación 6.1.1 Posición de montaje Lugar de montaje A0028772 A fin de prevenir errores en las medidas debido a la acumulación de burbujas de gas en el tubo de medición, evite los lugares de instalación siguientes en la tubería: •...
Página 24: Orientación
Instalación Proline Promass F 300 FOUNDATION Fieldbus Ø placa orificio, estrangulación de la tubería [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 2,60 3,54 5,91 Orientación El sentido de la flecha que figura en la placa de identificación del sensor le ayuda a instalar el sensor conforme al sentido de flujo (sentido de circulación del producto por la tubería).
Página 25: Requisitos Ambientales Y Del Proceso
Si el equipo se instala al aire libre: Protéjalo de la radiación solar directa, sobre todo en regiones de clima cálido. Puede solicitar una tapa de protección ambiental de Endress+Hauser. →  180. Presión del sistema Es importante que no se produzca ninguna cavitación o que no se difundan los gases que arrastra el líquido.
Página 26: Aislamiento Térmico
Instalación Proline Promass F 300 FOUNDATION Fieldbus La cavitación se produce cuando la presión cae por debajo de la presión de vapor: • en líquidos que tienen un punto de ebullición bajo (p. ej., hidrocarburos, disolventes, gases licuados) • en líneas de succión ‣...
Página 27: Instrucciones Especiales Para El Montaje
Proline Promass F 300 FOUNDATION Fieldbus Instalación Calentamiento AVISO ¡La electrónica puede sobrecalentarse debido a una temperatura ambiente elevada! ‣ Tenga en cuenta la temperatura ambiente máxima admisible para el transmisor . ‣ Dependiendo de la temperatura del fluido, tenga en cuenta los requisitos de orientación del equipo .
Página 28 Instalación Proline Promass F 300 FOUNDATION Fieldbus ADVERTENCIA Peligro de fuga de productos. La fuga de productos a presión puede provocar lesiones o daños materiales. ‣ Tome precauciones para evitar que el accionamiento del disco de ruptura pueda suponer un peligro para las personas o provocar daños.
Página 29: Montaje Del Instrumento De Medición
Proline Promass F 300 FOUNDATION Fieldbus Instalación Cubierta protectora 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  7 Unidad física mm (in) Bloqueo de la cubierta AVISO Código de producto para "Cabezal", opción L "Colado, inoxidable": la cubierta del cabezal de transmisor se proporciona con un orificio para bloquearla.
Página 30: Preparación Del Instrumento De Medición
Instalación Proline Promass F 300 FOUNDATION Fieldbus 6.2.2 Preparación del instrumento de medición 1. Extraiga todo el material de embalaje y transporte restante. 2. Extraiga las tapas o capuchas de protección del sensor. 3. Extraiga la etiqueta adhesiva dispuesta sobre la tapa del compartimento de la electrónica.
Página 31: Giro Del Módulo Indicador
Proline Promass F 300 FOUNDATION Fieldbus Instalación 7. Según la versión del equipo: Acople la abrazadera de sujeción de la cubierta del compartimento de conexiones. 6.2.5 Giro del módulo indicador El indicador se puede girar a fin de optimizar su legibilidad y manejo.
Página 32: Conexión Eléctrica
Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica AVISO El instrumento de medición no tiene ningún interruptor interno para interrumpir la corriente. ‣ Por esta razón, debe dotar el equipo de medida con un interruptor de corriente con el que pueda desconectarse fácilmente la alimentación de la red.
Página 33 Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica Pulsos/frecuencia/salida de conmutación Un cable de instalación estándar es suficiente. Salida de relé Un cable de instalación estándar es suficiente. Entrada de corriente 0/4 a 20 mA Un cable de instalación estándar es suficiente.
Página 34 Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus Cable estándar 4 conductores (2 pares); trenzados con blindaje común Blindaje Trenza de cobre cubierta de hojalata, cubierta óptica ≥ 85 % Capacitancia: conductor/ Máximo 1 000 nF para Zona 1, Clase I, División 1 blindaje Máximo 24 µH/Ω...
Página 35: Asignación De Terminales
Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica 7.1.3 Asignación de terminales Transmisor: tensión de alimentación, entrada/salidas La asignación de terminales de las entradas y salidas depende de cada versión de pedido del equipo. La asignación de terminales específica del equipo está documentada en la etiqueta adhesiva en la cubierta del terminal.
Página 36 Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus La experiencia ha demostrado que los mejores resultados para la EMC se obtienen generalmente cuando la instalación se ha apantallado por un extremo, en el lado de alimentación (sin terminación capacitiva en el equipo de campo). Hay que tomar medidas apropiadas para el cableado de entrada si se quiere un funcionamiento sin restricciones en presencia de interferencias EMC.
Página 37: Preparación Del Instrumento De Medición
Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica 7.1.7 Preparación del instrumento de medición AVISO ¡Estanqueidad insuficiente del cabezal! Se puede comprometer la seguridad en el funcionamiento del equipo de medición. ‣ Utilice prensaestopas apropiados que correspondan al grado de protección.
Página 38 Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus 2. Desenrosque la tapa frontal del compartimento de conexiones. 3. Apriete entre sí las tomas del soporte del módulo indicador. 4. Extraiga el soporte del módulo indicador. N ic N ic te r...
Página 39 Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica 12. Cierre la cubierta del terminal. 13. Encaje el soporte del módulo indicador en el compartimento de la electrónica. 14. Enrosque la tapa frontal del compartimento de conexiones. 15. Fije el tornillo de bloqueo de la tapa del compartimento de conexiones.
Página 40: Conexión Del Indicador Remoto Y Módulo De Configuración Dkx001
Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus 7.2.2 Conexión del indicador remoto y módulo de configuración DKX001 El módulo remoto de indicación y operación DKX001 está disponible como accesorio opcional →  180. • El módulo remoto de indicación y operación DKX001 solo está disponible para las siguientes versiones de caja: código de producto para "Caja":...
Página 41: Instrucciones Especiales Para El Conexionado
Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica Instrucciones especiales para el conexionado 7.4.1 Ejemplos de conexión FOUNDATION Fieldbus A0028768  10 Ejemplo de conexión de FOUNDATION Fieldbus Sistema de control (p. ej., PLC) Acondicionador de energía (FOUNDATION Fieldbus) Blindaje de cable en un extremo. Para cumplir los requisitos de EMC, el blindaje del cable debe conectarse por los dos extremos con tierra;...
Página 42: Pulsos/Frecuencia Salida
Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus 4...20 mA A0028759  12 Ejemplo de conexión de salida de corriente de 4-20 mA (pasiva) Sistema de automatización con entrada de corriente (p. ej., PLC) Barrera activa para fuente de alimentación (p. ej., RN221N) Unidad de indicación analógica: respete la carga máxima...
Página 43: Salida De Relé
Proline Promass F 300 FOUNDATION Fieldbus Conexión eléctrica Salida de relé A0028760  15 Ejemplo de conexión de una salida de relé (pasiva) Sistema de automatización con entrada de relé (p. ej., PLC) Fuente de alimentación Transmisor: observe los valores de entrada →  190...
Página 44: Aseguramiento Del Grado De Protección
Conexión eléctrica Proline Promass F 300 FOUNDATION Fieldbus Aseguramiento del grado de protección El equipo de medición satisface todos los requisitos correspondientes al grado de protección IP66/67, cubierta tipo 4X. Para garantizar el grado de protección IP66/67, cubierta tipo 4X, efectúe los siguientes pasos una vez haya realizado el conexionado eléctrico:...
Página 45: Posibilidades De Configuración
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Posibilidades de configuración Visión general sobre las opciones de configuración del instrumento A0034513 Configuración local mediante el módulo de visualización Ordenador con navegador de Internet (p. ej., Internet Explorer) o software de configuración (p. ej.FieldCare,...
Página 46: Estructura Y Funciones Del Menú De Configuración
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus Estructura y funciones del menú de configuración 8.2.1 Estructura del menú de configuración Para una visión general sobre el menú de configuración para expertos, véase el documento "Descripción de los parámetros del equipo" que se suministra con el equipo→...
Página 47: Filosofía De Funcionamiento
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración 8.2.2 Filosofía de funcionamiento Cada componente del menú de configuración tiene asignados determinados roles de usuario (operador, mantenimiento, etc.) que son con los que se puede acceder a dichos componentes. Cada rol de usuario tiene asignados determinadas tareas típicas durante el ciclo de vida del instrumento.
Página 48: Acceso Al Menú De Configuración Desde El Indicador Local
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus Menú/Parámetros Rol de usuario y tareas Contenido/significado Experto orientado a Tareas que requieren conocimiento Contiene todos los parámetros del equipo y permite el acceso directo a los funcionalidades detallado del funcionamiento del parámetros mediante el uso de un código de acceso.
Página 49: Valores Medidos
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Zona de visualización del estado Los siguientes símbolos pueden aparecer en la zona para estado situada en la parte derecha superior del indicador operativo: • Señales de estado→  139 • F: Fallo •...
Página 50: Vista De Navegación
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.3.2 Vista de navegación En el submenú En el asistente /../Operación 0091-1 /../Selecc Fluido Dcho acceso visu Selecc Fluido Operador Líquido Estado bloqueo Vizualización A0013993-ES A0013995-ES Vista de navegación Ruta de navegación hacia la posición actual Zona de visualización del estado...
Página 51: Zona De Visualización
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Zona de visualización Menús Símbolo Significado Operaciones de configuración Aparece: • En el menú, al lado de la opción seleccionable "Operación" • A la izquierda de la ruta de navegación en el menú "Operación"...
Página 52: Vista De Edición
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.3.3 Vista de edición Editor numérico +0.000 Xx – A0034250  19 Para la introducción de valores en los parámetros (por ejemplo, los valores de alarma) Zona de visualización de valores introducidos Pantalla de introducción de datos...
Página 53: Pantallas De Introducción De Datos
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Tecla(s) de Significado configuración Tecla Intro • Pulsa brevemente la tecla: confirme su selección. • Pulse la tecla de 2 s: confirme el valor introducido. Combinación de teclas Escape (pulse las teclas simultáneamente) Cerrar la lista de edición sin aceptar los cambios.
Página 54: Elementos De Configuración
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.3.4 Elementos de configuración Tecla(s) de Significado configuración Tecla Menos En un menú, submenú Desplaza la barra de selección en sentido ascendente en una lista de selección. Con un asistente Confirma el valor del parámetro y pasa al parámetro anterior.
Página 55 Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Acceder y cerrar el menú contextual El usuario está ante la pantalla de visualización operativa. 1. Pulse las teclas  y  durante más de 3 segundos.  Se abre el menú contextual.
Página 56: Navegar Y Seleccionar De Una Lista
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.3.6 Navegar y seleccionar de una lista Se utilizan distintos elementos de configuración para navegar por el menú de configuración. La ruta de navegación aparece indicada en el lado izquierdo del encabezado.
Página 57: Llamada Del Texto De Ayuda
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Ruta de navegación Experto → Acceso directo El código de acceso directo se compone de un número de 5 dígitos (como máximo) con el número de identificación del canal correspondiente a la variable de proceso: p. ej., 00914-2.
Página 58: Modificación De Parámetros
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.3.9 Modificación de parámetros Los parámetros pueden cambiarse desde el editor numérico o el editor de texto. • Editor numérico: Cambie los valores de un parámetro, por ejemplo, las especificaciones para los valores de alarma.
Página 59: Desactivación De La Protección Contra Escritura Mediante Código De Acceso
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración 8.3.11 Desactivación de la protección contra escritura mediante código de acceso Si en el indicador local aparece el símbolo  delante de un parámetro, este parámetro está protegido contra escritura por un código de acceso específico de usuario que no puede modificarse mediante configuración local →...
Página 60: Prerrequisitos
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus equipo para que el usuario pueda monitorizarlo. Además, se pueden gestionar los datos del equipo y configurar los parámetros de la red de comunicaciones. Para la conexión WLAN se requiere un equipo que disponga de interfaz WLAN (se puede solicitar como opción): código de producto para "Indicador;...
Página 61: Establecimiento De Una Conexión
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Parámetros de configuración Interfase CDI-RJ45 WLAN Conexiones de red Solo se deben utilizar las conexiones de red activas al equipo de medición. Desactive todas las conexiones de red, Desactive todas las conexiones de red.
Página 62: Mediante Interfaz Wlan
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 5. Configure las propiedades del protocolo de Internet (TCP/IP) según lo indicado en la tabla: Dirección IP 192.168.1.XXX; siendo XXX cualquier valor numérico excepto: 0, 212 y 255 → p. ej., 192.168.1.213 Máscara de subred...
Página 63: Registro Inicial
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración 2. Entre la dirección IP del servidor Web en la línea para dirección del navegador de Internet: 192.168.1.212  Aparece la página de inicio de sesión. 2 3 4 A0029417 Imagen del equipo...
Página 64: Indicador
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus 8.4.5 Indicador A0029418 Fila para funciones Idioma del indicador local Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Nombre del equipo • Device tag • Estado del equipo y estado de la señal→  142 •...
Página 65: Área De Trabajo
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Área de navegación Si se selecciona una función de la barra de funciones, se abren los submenús de la función en el área de navegación. El usuario puede navegar ahora por la estructura del menú.
Página 66: Acceso Al Menú De Configuración Mediante Herramientas/Software De Configuración
Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus Acceso al menú de configuración mediante herramientas/software de configuración La estructura del menú de configuración en la herramienta/software de configuración es idéntica a la del indicador local. 8.5.1 Conexión con el software de configuración Mediante red FOUNDATION Fieldbus Esta interfaz de comunicación está...
Página 67 Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración A0027563  23 Conexión mediante la interfaz de servicio (CDI-RJ45) Ordenador dotado con navegador de Internet (p. ej.: Microsoft Internet Explorer o Microsoft Edge) para acceder al servidor web de equipos integrados o con un software de configuración (p. ej.: FieldCare o DeviceCare) con protocolo de comunicación DTM "Comunicación TCP/IP desde una interfaz CDI"...
Página 68 Posibilidades de configuración Proline Promass F 300 FOUNDATION Fieldbus Antenas disponibles • Antena interna • Antena externa (opcional) En caso de condiciones de transmisión/recepción deficientes en el lugar de instalación.  Solo una antena activa en cada caso. Rango • Antena interna: típicamente 10 m (32 ft) •...
Página 69: Field Xpert Sfx350, Sfx370
FieldCare Alcance de las funciones Software de Endress+Hauser para la gestión de activos de planta (Plant Asset Management Plan -PAM) basado en FDT. Permite configurar todas los equipos de campo inteligentes de un sistema y ayuda a gestionarlos. El uso de la información sobre el estado es también una forma sencilla y efectiva de comprobar su estado.
Página 70: Devicecare
Alcance de las funciones Herramienta de conexión y configuración de equipos de campo Endress+Hauser. La forma más rápida de configurar equipos de campo Endress+Hauser es con la herramienta específica "DeviceCare". Junto con los gestores de tipos de equipo (DTM) supone una solución ventajosa e integral.
Página 71: Field Communicator 475
Proline Promass F 300 FOUNDATION Fieldbus Posibilidades de configuración Fuente para ficheros de descripción de dispositivo (DD) Véanse los datos→  72 8.5.6 Field Communicator 475 Alcance de las funciones Consola industrial de Emerson Process Management para configuración a distancia y visualización de valores medidos mediante protocolo FOUNDATION Fieldbus H1.
Página 72: Integración En El Sistema
Integración en el sistema Proline Promass F 300 FOUNDATION Fieldbus Integración en el sistema Visión general de los ficheros de descripción del equipo 9.1.1 Datos sobre la versión actual del equipo Versión de firmware 01.00.zz • En la portada del manual de instrucciones •...
Página 73: Esquema En Bloques
Proline Promass F 300 FOUNDATION Fieldbus Integración en el sistema 9.2.1 Esquema en bloques El esquema en bloques ilustra qué datos de entrada y salida proporciona el equipo de medición para el intercambio cíclico de datos. El intercambio cíclico de datos se realiza con un maestro Foundation Fieldbus (Clase 1), p.
Página 74 Integración en el sistema Proline Promass F 300 FOUNDATION Fieldbus CANAL Variable medida No inicializado (ajuste de fábrica) Temperatura Caudal volumétrico Concentración Caudal másico Caudal volumétrico normalizado Densidad Densidad de referencia Totalizador 1 Totalizador 2 Totalizador 3 Frecuencia de oscilación Fluctuaciones frecuencia Temperatura de la tubería portadora...
Página 75 Proline Promass F 300 FOUNDATION Fieldbus Integración en el sistema Valores Variable medida Valor 7 Sin asignar Valor 8 Sin asignar Los valores externos medidos deben transmitirse al equipo expresadas en unidades básicas del SI La selección se realiza mediante: Experto → Sensor → Compensación externa Módulo DI (Entrada digital)
Página 76: Tiempos De Ejecución
Integración en el sistema Proline Promass F 300 FOUNDATION Fieldbus Módulo MDO (Multiple Discrete Output) Canal Descripción Canal_DO Estructura Canal_DO Valor 1 Valor 2 Valor 3 Valor 4 Valor 5 Valor 6 Valor 7 Valor 8 Valor Función del equipo...
Página 77: Métodos
Proline Promass F 300 FOUNDATION Fieldbus Integración en el sistema 9.2.4 Métodos Método Bloque Navegación Descripción Ajuste a modo "AUTO" Resource block A través del menú: Dicho método ajusta el Bloque de Recursos y Experto → Comunicación → Resource block todos los Bloques transductores al modo AUTO →...
Página 78: Puesta En Marcha
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha 10.1 Verificación funcional Antes de poner en marcha el equipo de medición: ‣ Antes de poner en marcha el dispositivo, asegúrese de que se han realizado las verificaciones tras la conexión y la instalación.
Página 79: Configuración Del Equipo De Medición
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français...
Página 80 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus X X X X X X X 20.50 0104-1 Menú principal Display language Español Visualiz/Operac Ajuste Menú principal Visualiz/Operac Ajuste Diagnóstico / ../Ajuste Selección medio XXXXXXXXX XXXXXXXXX A0032222-ES  25 Considérese el ejemplo del indicador local En función de la versión del instrumento, no todos los submenús y parámetros están...
Página 81: Definición Del Nombre De Etiqueta (Tag) Del Equipo
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha ‣ Detección tubo parcialmente lleno →  105 ‣ Ajuste avanzado →  106 10.5.1 Definición del nombre de etiqueta (tag) del equipo Para facilitar la identificación rápida del punto de medida en el sistema, puede entrar una designación unívoca mediante Parámetro Nombre del dispositivo, cambiando aquí...
Página 82: Visión General De Los Parámetros Con Una Breve Descripción
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Unidad de volumen →  82 Unidad de caudal volumétrico corregido →  82 →  82 Unidad de volumen corregido Unidad de densidad →  82 Unidad de densidad referencia →...
Página 83 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Descripción Selección Ajuste de fábrica Unidad temperatura Elegir la unidad de la temperatura. Lista de selección de la unidad En función del país: • °C Resultado • °F La unidad seleccionada se utilizará para: •...
Página 84: Selección Y Caracterización Del Producto
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus 10.5.3 Selección y caracterización del producto La opción de submenú Asistente Seleccionar fluido contiene los parámetros que han de configurarse para seleccionar y establecer el producto que se va a emplear.
Página 85 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Seleccionar fluido – Elegir el tipo de fluido. • Líquido –...
Página 86: Configuración De Las Entradas
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus 10.5.4 Configuración de las entradas analógicas El Submenú Analog inputs guía al usuario de forma sistemática a cada Submenú Analog input 1 … n. Así se obtienen los parámetros de cada entrada analógica.
Página 87: Las E/S
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha 10.5.5 Visualización de la configuración de las E/S La interfaz Submenú Configuración de E / S guía al usuario sistemáticamente por todos los parámetros en que se muestra la configuración de los módulos de E/S.
Página 88: Para Configurar La Entrada De Estado
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Modo de señal →  88 Valor 0/4mA →  88 →  88 Valor 20mA Rango de corriente →  88 Comportamiento en caso de error →  88 Valor en fallo →...
Página 89: Configuración De La Salida De Corriente
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Número terminal →  89 Nivel activo →  89 →  89 Número terminal Tiempo de respuesta estado entrada →  89 Número terminal →  89 Visión general de los parámetros con una breve descripción Parámetro...
Página 90 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Comportamiento en caso de error →  91 Corriente de defecto →  91 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada...
Página 91: Corriente
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Valor 20mA En el parámetro Parámetro Introducir valor para corriente Número de coma Depende del país y Rango de corriente (→  90) de 20 mA.
Página 92: Configurar La Salida De Pulsos/Frecuencia/Conmutación
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus 10.5.9 Configurar la salida de pulsos/frecuencia/conmutación El Asistente Salida de conmutación pulso-frecuenc. guía sistemáticamente por todos los parámetros que deben ajustarse para configurar el tipo de salida seleccionado. Navegación Menú "Ajuste" → Ajuste avanzado → Salida de conmutación pulso-frecuenc.
Página 93: Configuración De La Salida De Frecuencia
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso –...
Página 94 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Número terminal →  94 Modo de señal →  94 →  95 Asignar salida de frecuencia Valor frecuencia inicial →  95 Frecuencia final →  95 Valor medido de frecuencia inicial →...
Página 95 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Asignar salida de frecuencia La opción Opción Frecuencia Seleccionar variable de proceso • Desconectado – se selecciona en el parámetro para salida de frecuencia.
Página 96 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Comportamiento en caso de error Se selecciona la opción Opción Definir comportamiento salida • Valor actual – Frecuencia en el parámetro en condición alarma.
Página 97 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Configuración de la salida de conmutación Navegación Menú "Ajuste" → Salida de conmutación pulso-frecuenc. ‣ Salida de conmutación pulso- frecuenc. 1 … n Modo de operación →  97 Número terminal →...
Página 98 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Función salida de conmutación El Opción Interruptor está Seleccionar función para salida • Desconectado – seleccionado en el Parámetro switch.
Página 99: 10.5.10 Configuración De La Salida De Relé
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor de desconexión • En el parámetro Parámetro Introducir el valor medido para Número de coma En función del país: Modo de operación se...
Página 100 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Valor de conexión →  101 Comportamiento en caso de error →  101 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada...
Página 101: 10.5.11 Configurar El Indicador Local
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor de conexión En el parámetro Parámetro Introducir el valor medido para Número de coma En función del país: Función de salida de relé se el punto de encendido.
Página 102 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande –...
Página 103 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3. valor gráfico de barras 100% Se ha seleccionado una opción Introducir valor 100% para Número de coma – en el parámetro Parámetro 3er visualización en gráfico de...
Página 104: 10.5.12 Configurar La Supresión De Caudal Residual
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus 10.5.12 Configurar la supresión de caudal residual La interfaz Asistente Supresión de caudal residual guía al usuario sistemáticamente por todos los parámetros que han de establecerse para configurar la supresión de caudal residual.
Página 105: 10.5.13 Configuración De La Detección De Tubería Parcialmente Llena
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha 10.5.13 Configuración de la detección de tubería parcialmente llena El asistente para Detección de tubería parcialmente llena le guía sistemáticamente por todos los parámetros a ajustar para configurar la monitorización del llenado de tubería.
Página 106: Ajustes Avanzados
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus 10.6 Ajustes avanzados La opción de menú Submenú Ajuste avanzado junto con sus submenús contiene parámetros de configuración para ajustes específicos. Navegación hacia Submenú "Ajuste avanzado" X X X X X X X 20.50...
Página 107: Uso Del Parámetro Para Introducir El Código De Acceso
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha ‣ Visualización →  111 ‣ Configuración de WLAN →  114 ‣ Concentración ‣ Ajustes del Hearbeat ‣ Configuración del backup →  115 ‣ Administración →  116 10.6.1 Uso del parámetro para introducir el código de acceso...
Página 108: Realización De Un Ajuste Del Sensor
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Caudal volumétrico corregido – Elegir la densidad de • Densidad de –...
Página 109: Configurar El Totalizador
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Selección Dirección instalación Ajustar signo de la dirección de caudal para que coincida con • Caudal en la dirección de la flecha sentido de la flecha.
Página 110 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección Ajuste de fábrica Asignar variable de proceso – Elegir variable de proceso para • Desconectado – totalizador.
Página 111: Puesta En Marcha
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha 10.6.5 Ajustes adicionales de visualización En Submenú Visualización usted puede configurar todos los parámetros relativos al indicador local. Navegación Menú "Ajuste" → Ajuste avanzado → Visualización ‣ Visualización Formato visualización →  112 1er valor visualización...
Página 112 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se proporciona un indicador Elegir modo de visualización de • 1 valor grande –...
Página 113 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3er valor visualización Se proporciona un visualizador Elegir el valor medido que se Para la lista de – local. mostrará en el display local.
Página 114: Configuración Wlan
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Texto de encabezamiento En el parámetro Parámetro Introducir el texto para el Máx. 12 caracteres – Línea de encabezamiento se encabezado del display local.
Página 115: Gestión De Configuración
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Entrada de Ajuste de fábrica usuario / Selección Dirección IP WLAN – Introduzca la dirección IP del 4 octetos: 0 a 255 –...
Página 116: Copia De Seguridad Historom
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Estado del Backup →  116 Comparación resultado →  116 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación / Selección Tiempo de operación Indica cuánto tiempo ha estado funcionando el aparato hasta Días (d), horas (h), minutos (m) y segundos...
Página 117 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Navegación Menú "Ajuste" → Ajuste avanzado → Administración ‣ Administración ‣ Definir código de acceso →  117 ‣ Borrar código de acceso →  117 →  118 Resetear dispositivo Uso del parámetro para definir el código de acceso...
Página 118: Simulación
Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación / Entrada de usuario Tiempo de operación Indica cuánto tiempo ha estado funcionando el aparato hasta Días (d), horas (h), minutos (m) y segundos ahora.
Página 119 Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Simulación de salida de corriente 1 … n →  120 Valor salida corriente 1 … n →  120 →  120 Simulación salida frecuencia 1 … n Valor salida de frecuencia 1 … n →...
Página 120 Puesta en marcha Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Entrada de simulación de corriente – Active y desactive la simulación de la • Desconectado entrada de corriente. • Conectado Valor corriente de entrada En el parámetro Parámetro Entrada de...
Página 121: Protección De Los Parámetros De Configuración Contra Accesos No Autorizados
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Diagnóstico de Simulación – Escoger un evento de diagnóstico para • Desconectado simular este evento. • Lista de selección de eventos de diagnóstico (según la categoría...
Página 122: Protección Contra Escritura Mediante Microinterruptor
Acceso desde un navegador de Internet, las aplicaciones FieldCare o DeviceCare (mediante la interfaz de servicios CDI-RJ45), un bus de campo Para recuperar el código, contacte con el personal de servicios de Endress+Hauser. 1. Navegue a Parámetro Borrar código de acceso (→  118).
Página 123: Protección Contra Escritura Mediante Operación De Bloque
Proline Promass F 300 FOUNDATION Fieldbus Puesta en marcha Entonces solo pueden leerse los valores de los parámetros, pero éstos ya no pueden editarse (excepción Parámetro "Contraste del visualizador"): • Mediante indicador local • Mediante FOUNDATION Fieldbus A0029630 Al ajustar el microinterruptor WP del módulo de la electrónica principal en la posición ON, se desactiva la protección contra escritura.
Página 124: Funcionamiento
Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento 11.1 Lectura del estado de bloqueo del instrumento Protección contra escritura activa en el instrumento: Parámetro Estado bloqueo Operación → Estado bloqueo Alcance funcional del Parámetro "Estado bloqueo" Opciones Descripción Ninguno Los derechos de acceso visualizados en el indicador Parámetro Estado de acceso se refieren a →...
Página 125: Submenú "Variables Medidas
Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento 11.4.1 Submenú "Variables medidas" El equipo Submenú Variables medidas contiene todos los parámetros necesarios para visualizar en el indicador los valores medidos efectivos de cada variable de proceso. Navegación Menú "Diagnóstico" → Valor medido → Variables medidas ‣...
Página 126: Submenú "Totalizador
Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Indicación Densidad – Muestra la densidad actual medida. Número de coma flotante con signo Dependencia La unidad fue tomada en Parámetro Unidad de densidad (→  82). Densidad de Referencia –...
Página 127: Submenú "Valores De Entrada
Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación Valor de totalizador 1 … n Una variable de proceso se selecciona Visualiza el valor actual del contador Número de coma flotante en el Parámetro Asignar variable de...
Página 128: Valores De Salida
Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus Navegación Menú "Diagnóstico" → Valor medido → Valores de entrada → Entrada estado 1 … n ‣ Entrada estado 1 … n Entrada valor de estado →  128 Visión general de los parámetros con una breve descripción Parámetro...
Página 129: Valores Para La Salida De Pulsos/Frecuencia/Conmutación
Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Corriente de salida 1 Visualiza el valor de corriente efectivo calculado para la salida 3,59 … 22,5 mA de corriente. Corriente medida Visualiza el valor de corriente efectivo calculado para la salida 0 …...
Página 130: Adaptar El Instrumento De Medición A Las Condiciones De Proceso
Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus Conmutar ciclos →  130 Máx. número de ciclos de conmut →  130 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Estado de conmutación Muestra el estado actual del relé.
Página 131: Alcance Funcional Del Parámetro "Control Contador Totalizador
Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Control contador totalizador 1 … n Una variable de proceso se Valor de control del •...
Página 132: Ver El Registro De Datos (Memoria De Valores Medidos)
Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus 11.7 Ver el registro de datos (memoria de valores medidos) El paquete de aplicación HistoROM ampliado debe habilitarse en el equipo (opción de pedido) para que aparezca el Submenú Memorización de valores medidos. Contiene todos los parámetros relacionados con la historia de los valores medidos.
Página 133 Proline Promass F 300 FOUNDATION Fieldbus Funcionamiento Retraso de conexión →  134 Control de registro de datos →  134 →  134 Estado registro de datos Duración acceso →  134 ‣ Visualización canal 1 ‣ Visualización canal 2 ‣...
Página 134 Funcionamiento Proline Promass F 300 FOUNDATION Fieldbus Parámetro Requisito previo Descripción Selección / Entrada de usuario / Indicación Asignación canal 3 El paquete de aplicaciones de software Asignar una variable de proceso al Lista de selección, véase HistoROM ampliado está disponible. canal de registro en cuestión.
Página 135: Diagnósticos Y Localización Y
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Diagnósticos y localización y resolución de fallos 12.1 Localización y resolución de fallos generales Para el indicador local Fallo Causas posibles Solución Visualizador apagado y sin señales La tensión de alimentación no...
Página 136 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus En caso de fallos en las señales de salida Fallo Causas posibles Solución Señal de salida fuera del rango Módulo de electrónica principal Pida un repuesto →  178.
Página 137: Información De Diagnóstico Mediante Diodos Luminiscentes
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Fallo Causas posibles Solución Conexión de red no presente o La red WLAN es débil. • El equipo de operación está fuera inestable del rango de recepción: compruebe el estado de la red en el equipo de operación.
Página 138 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus 1 2 3 4 5 A0029629 Tensión de alimentación Estado del equipo Sin utilizar Comunicación Interfaz de servicio (CDI) activa Color Significado Tensión de alimentación Verde Tensión de alimentación en orden.
Página 139: Información De Diagnósticos Visualizados En El Indicador Local
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos 12.3 Información de diagnósticos visualizados en el indicador local 12.3.1 Mensaje de diagnóstico Los fallos detectados por el sistema de automonitorización del instrumento de medición se visualizan como un mensaje de diagnóstico, alternándose con el indicador de funcionamiento.
Página 140: Información De Diagnóstico
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Comportamiento de diagnóstico Símbolo Significado Alarma • Se interrumpe la medición. • Las salidas de señal y los totalizadores toman los valores definidos para situación de alarma.
Página 141: Visualización De Medidas Correctivas
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos 12.3.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst. Diagnóstico 1 S801 V AlimentMuyBaja Diagnóstico 2...
Página 142: Acceder A Información Acerca De Medidas De Subsanación
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus A0031056 Área de estado con señal de estado Información de diagnóstico Información sobre medidas correctivas con ID de servicio Además, los eventos de diagnóstico que han ocurrido pueden visualizarse en Menú...
Página 143: Devicecare
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos 12.5 Información de diagnóstico en FieldCare o DeviceCare 12.5.1 Opciones de diagnóstico Cualquier fallo que detecta el equipo de medición aparece indicado en la página de inicio del software de configuración a la que se accede a la que establece la conexión.
Página 144: Acceder A Información Acerca De Medidas De Subsanación
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus 12.5.2 Acceder a información acerca de medidas de subsanación Para cada evento de diagnóstico hay información con remedios para rectificar rápidamente el problema en cuestión a la que puede accederse: •...
Página 145: Agrupamiento De La Información De Diagnóstico
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Experto → Comunicación → Categoría de eventos de diagnóstico Señales de estado disponibles Configuración según especificaciones de Foundation Fieldbus (FF912), conforme a NAMUR NE107. Símbolo Significado Fallo Se ha producido un error en el equipo.
Página 146 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Valoración Señal de estado Asignación Rango de la información de (ajuste de fábrica) diagnóstico Máxima Fallo (F) Sensor F000 a 199 Electrónica F200 a 399 Configuración F400 a 700...
Página 147 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Estructura y asignación de los parámetros para las señales de estado (configuración de fábrica) Valoración Asignación FAIL_ CHECK_ OFFSPEC_ MAINT_ Máxima Sensor Electrónica Configuración Proceso Superior Sensor Electrónica...
Página 148 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Asignación de información de diagnóstico individualmente a cada señal de estado Parte de la información de diagnóstico puede asignarse individualmente a cada señal de estado, sin importar el rango original.
Página 149: Visión General Sobre Informaciones De Diagnóstico
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos 12.7 Visión general sobre informaciones de diagnóstico • La cantidad de información de diagnóstico y el número de variables medidas involucradas aumenta cuando el equipo de medición tiene un o más de un paquete de aplicación instalado.
Página 150 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 062 Conexión de sensor defectuoso 1. Comprobar o sustituir la • Opción Detección electrónica del sensor (ISEM) tubería vacía...
Página 151: Diagnóstico De La Electrónica
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 140 Señal del sensor asimétrica 1. Comprobar o sustituir la • Opción Detección electrónica del sensor (ISEM) tubería vacía...
Página 152 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 242 Software incompatible 1. Verificar software • Opción Detección 2. Electrónica principal: tubería vacía Estado de las variables de medición programación flash o cambiar...
Página 153 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 271 Error electrónica principal 1. Reinicio de dispositivo • Opción Detección 2. Sustituir electrónica principal tubería vacía Estado de las variables de medición...
Página 154 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 276 Módulo E/S 1 … n averiado 1. Reinicio de dispositivo • Opción Detección 2. Sustituir módulo E/S tubería vacía...
Página 155 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 311 Error electrónica 1. No resetear el instrumento • Opción Detección 2. Contacte con servicio tubería vacía Estado de las variables de medición...
Página 156 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 373 Fallo en electr. del sensor (ISEM) 1. Transferir datos o resetear • Opción Detección equipo tubería vacía...
Página 157: Diagnóstico De La Configuración
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 383 Contenido de la memoria 1. Reinicio del instrumento • Opción Detección 2. Borrar la T-DAT via ' B orrar el tubería vacía...
Página 158 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 331 Actualización firmware fallida 1. Actualizar firmware del • Opción Detección instrumento tubería vacía Estado de las variables de medición 2.
Página 159 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 437 Config. incompatible 1. Reiniciar inst. • Opción Detección 2. Contacte servicio tubería vacía Estado de las variables de medición •...
Página 160 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 442 Salida de frecuencia 1 … n 1. Verificar proceso – 2. Verificar ajuste de salida de Estado de las variables de medición...
Página 161 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 453 Supresión de valores medidos Desactivar paso de caudal • Opción Detección tubería vacía Estado de las variables de medición •...
Página 162 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 486 Entrada de simulación de corriente 1 … n Desconectar simulación – Estado de las variables de medición...
Página 163 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 494 Simulación salida de conmutación 1 … n Desconectar simulación salida de – conmutación Estado de las variables de medición...
Página 164: Diagnóstico Del Proceso
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 520 E/S 1 … n config de hardware no válido 1. Comprobar la configuración de –...
Página 165 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 830 Temperatura en el sensor muy alta Reducir temp. en el entorno de la • Opción Detección carcasa del sensor tubería vacía...
Página 166 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 833 Temperatura de la electrónica muy baja Aumentar temperatura ambiente • Opción Detección tubería vacía Estado de las variables de medición [Ex-fábrica] •...
Página 167 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 842 Límite del proceso Supresión de caudal residual activo! • Opción Detección 1. Chequear configuración de tubería vacía...
Página 168 Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 910 Tubos de medición no oscilan 1. Compruebe la electrónica • Opción Detección 2. Inspeccione la electrónica tubería vacía...
Página 169: Eventos De Diagnóstico Pendientes
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 944 Fallo en la revisión Comprobar las condiciones de • Opción Detección proceso para el control Heartbeat tubería vacía...
Página 170: Mensajes De Diagnóstico En El Bloque Transductor De Diagnóstico
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Tiempo de funcionamiento desde inicio →  170 Tiempo de operación →  170 Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Indicación...
Página 171: 12.11 Libro Eventos
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos / ../Lista diagnós Diagnóstico 1 F273 ErrorElectrPrinc Diagnóstico 2 Diagnóstico 3 A0014006-ES  30 Considérese el ejemplo del indicador local A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...
Página 172: 12.11.2 Filtrar El Libro De Registro De Eventos
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus 12.11.2 Filtrar el libro de registro de eventos Utilizando el parámetro Parámetro Opciones de filtro puede definirse qué categoría de mensaje de evento se visualiza en el submenú Lista de eventos del indicador.
Página 173: 12.12 Reiniciar El Equipo De Medición
Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Número de Nombre de información información I1451 Revisión conectada I1457 Fallo:verificación de error de medida I1459 Fallo en la verificación del módulo I/O I1460 Fallo en verificación HBSI I1461 Fallo: verif.
Página 174: Restart
Diagnósticos y localización y resolución de fallos Proline Promass F 300 FOUNDATION Fieldbus Opciones Descripción Resource La opción seleccionada no incide sobre el equipo. Defaults Todos los bloques FOUNDATION Fieldbus se reinician a sus ajustes de fábrica. Ejemplo: Canal de Entrada Analógica al Opción Uninitialized.
Página 175 Proline Promass F 300 FOUNDATION Fieldbus Diagnósticos y localización y resolución de fallos Visión general de los parámetros con una breve descripción Parámetro Descripción Entrada de usuario / Ajuste de fábrica Indicación Nombre del dispositivo Entre el nombre del punto de medida.
Página 176: 12.14 Historial Del Firmware
"Información del fabricante". Puede bajarse un documento de información del fabricante en: • En descargas en la web de Endress+Hauser: www.endress.com → Descargas • Especifique los siguientes detalles: • Raíz del producto: p. ej. 8F3B La raíz del producto es la primera parte del código de producto: véase la placa de...
Página 177: Mantenimiento
→  201. 13.2 Equipos de medición y ensayo Endress+Hauser ofrece una amplia gama de equipos de medición y ensayo, como W@M o ensayos de equipos. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios.
Página 178: Reparación
• Las reparaciones las realiza el personal de servicios de Endress+Hauser o usuarios debidamente formados. • Únicamente el personal de servicios de Endress+Hauser o en la fábrica pueden convertir los equipos certificados en otros equipos certificados. 14.1.2 Observaciones sobre reparaciones y conversiones Observe lo siguiente cuando tenga que realizar alguna reparación o modificación del...
Página 179: Eliminación De Residuos
RAEE como residuos urbanos no seleccionados. No tire a la basura los productos que llevan la marca de residuos urbanos no seleccionados. En lugar de ello, devuélvalos a Endress+Hauser para su eliminación en las condiciones pertinentes.
Página 180: Accesorios
Hay varios accesorios disponibles para el equipo que pueden pedirse junto con el equipo o posteriormente a Endress + Hauser. Puede obtener información detallada sobre los códigos de pedido correspondientes tanto del centro de ventas de Endress+Hauser de su zona como de la página de productos de Endress+Hauser en Internet: www.endress.com.
Página 181: Para Los Sensores
 Si usa aceite como producto de calentamiento, consulte con Endress+Hauser. Las camisas de calefacción no se pueden utilizar con sensores provistos de un disco de ruptura.
Página 182: Accesorios Específicos Para El Mantenimiento
FieldCare Software de Endress+Hauser para la gestión de activos de la planta (PAM) basado en tecnología FDT. Puede configurar todas las unidades de campo inteligentes que usted tiene en su sistema y le ayuda a gestionarlas convenientemente. El uso de la información sobre el estado es también una forma sencilla y efectiva para...
Página 183 Proline Promass F 300 FOUNDATION Fieldbus Accesorios Accesorios Descripción Cerabar S El transmisor de presión para medidas de presiones absoluta y relativa de gases, vapor y líquidos. Puede utilizarse para obtener el valor de la presión de trabajo.  • Información técnica TI00383P •...
Página 184: Datos Técnicos
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos 16.1 Aplicación El equipo de medición tiene por único objeto la medición de flujo de líquidos y gases. Según la versión pedida, el instrumento puede medir también productos potencialmente explosivos, inflamables, venenosos u oxidantes.
Página 185: Entrada
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos 16.3 Entrada Variable medida Variables medidas directamente • Caudal másico • Densidad • Temperatura Variables medidas calculadas • Caudal volumétrico • Caudal volumétrico normalizado • Densidad de referencia Rango de medición Rango de medición para líquidos Rango de medición valores de fondo de escala...
Página 186: Valores Medidos Externamente
• Presión de trabajo para aumentar la precisión (Endress+Hauser recomienda el uso de un instrumento que mida la presión absoluta, p. ej., Cerabar M o Cerabar S) •...
Página 187: Entrada De Corriente De 0/4 A 20 Ma
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Entrada de corriente de 0/4 a 20 mA Entrada de corriente 0/4 a 20 mA (activo/pasivo) Rango de corriente • 4 a 20 mA (activo) • 0/4 a 20 mA (pasivo) Resolución 1 µA...
Página 188: Salida
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus 16.4 Salida Señal de salida FOUNDATION Fieldbus Foundation Fieldbus H1, IEC 61158-2, aislado galvánicamente Transferencia de datos 31,25 kbit/s Consumo de corriente 10 mA Tensión de alimentación 9 … 32 V admisible Conexión a bus...
Página 189: Salida De Pulsos/Frecuencia/Conmutación
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Tensión de entrada CD 30 V máxima Carga 0 … 700 Ω Resolución 0,38 µA Atenuación Configurable: 0 … 999 s Variables medidas • Caudal másico asignables • Caudal volumétrico • Caudal volumétrico normalizado •...
Página 190 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Relación pulsos/pausa Variables medidas • Caudal másico asignables • Caudal volumétrico • Caudal volumétrico normalizado • Densidad • Densidad de referencia • Temperatura • Temp. electrónica • Frecuencia de oscilación 0 • Amortiguación de la oscilación 0 •...
Página 191: Entrada/Salida Configurable Por El Usuario
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Capacidad de conmutación • CC 30 V, 0,1 A máxima (pasivo) • CA 30 V, 0,5 A Funciones asignables • Desconectado • On • Comportamiento de diagnóstico • Valor de alarma • Caudal másico •...
Página 192: Indicador Local
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Salida de impulsos / frecuencia / conmutación Salida de impulsos Comportamiento error Escoja entre: • Valor actual • Sin impulsos Salida de frecuencia Comportamiento error Escoja entre: • Valor actual • 0 Hz •...
Página 193: Aislamiento Galvánico
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Supresión de caudal El usuario puede ajustar los puntos de conmutación de la supresión de caudal residual. residual Aislamiento galvánico Las salidas están aisladas galvánicamente unas de otras y de la toma de tierra de protección (PE).
Página 194: Fuente De Alimentación
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus 16.5 Fuente de alimentación Asignación de terminales →  35 Conectores disponibles →  35 Asignación de pins, →  35 conector del equipo Tensión de alimentación Código de producto para Tensión del terminal Rango de frecuencias "Fuente de alimentación"...
Página 195: Características De Funcionamiento
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos 16.6 Características de funcionamiento Condiciones de trabajo de • Límites de error basados en la ISO 11631 referencia • Agua con +15 … +45 °C (+59 … +113 °F) a2 … 6 bar (29 … 87 psi) •...
Página 196 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Estabilidad del punto cero [mm] [in] [kg/h] [lb/min] 0,540 0,019 1½ 2,25 0,083 3,50 0,129 0,330 14,0 0,514 32,0 1,17 88,0 3,23 Versión para altas temperaturas: código de producto para "Material del tubo de medición", opción TS, TT, TU...
Página 197: Repetibilidad
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 350 000 35 000 17 500 7 000 3 500 800 000 80 000 40 000 16 000 8 000...
Página 198: Influencia De La Temperatura Ambiente
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Densidad (líquidos) ±0,00025 g/cm Densidad (líquidos criogénicos) Código de producto para "Material del tubo de medición", opción LA ±0,025 g/cm Temperatura ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Tiempo de respuesta El tiempo de respuesta depende de la configuración (amortiguación).
Página 199: Temperatura
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos [kg/m ] [°C] [° ] F 80 160 240 320 400 480 560 640 A0027453 Calibración de densidad de campo, por ejemplo a +20 °C (+68 °F) Calibración de densidad especial Temperatura ±0,005 ·...
Página 200: Instalación
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Cálculo del error medido máximo en función del caudal Velocidad del caudal Error medido máximo en % de lect. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ±...
Página 201: Proceso
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Clase climática DIN EN 60068-2-38 (prueba Z/AD) Grado de protección Instrumento de medición • Estándar: IP66/67, carcasa tipo 4X • Con caja abierta: IP20, cubierta tipo 1 • Módulo indicador: IP20, carcasa tipo 1 •...
Página 202: Dependencia De La Temperatura Ambiente En La Temperatura Del Producto
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Versiones de altas temperaturas –50 … +350 °C (–58 … +662 °F) Para diámetros nominales DN 15 (½"), 25 (1"), 50 a 250 (2 a 10") Versión de alta presión: código de producto para "mat.
Página 203: Rangos De Presióntemperatura
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Sin aislar Aislado Versión Versión estándar 60 °C (140 °F) 150 °C (302 °F) – – 60 °C 110 °C (230 °F) 55 °C (131 °F) 150 °C (140 °F) (302 °F) Versión de altas...
Página 204 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Las presiones de rotura de la caja del sensor siguientes solo son válidas para equipos normales o equipos dotados de conexiones para purga cerradas (sin abrir / como en la entrega). Si un equipo que dispone de conectores para purga (código de producto para "Opción de sensor", opción CH "Conector para purga") está...
Página 205: 16.10 Construcción Mecánica
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos • El valor mínimo de fondo de escala recomendado es aprox. 1/20 del valor máximo de fondo de escala. • En la mayoría de las aplicaciones, 20 … 50 % del valor máximo de fondo de escala puede considerarse un valor ideal.
Página 206: Materiales
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Peso en unidades EUA DN [in] Peso [lbs] ½ 1½ Materiales Caja del transmisor Código de producto para "Caja": • Opción A "Aluminio, recubierta": aluminio, AlSi10Mg, recubierta • Opción B "Inoxidable, higiénica": acero inoxidable, 1.4404 (316L) •...
Página 207: Conector Del Equipo
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Código de producto para "Caja", opción B: "inoxidable, higiénica") Las distintas entradas de cable son apropadas para zonas clasificadas como peligrosas y zonas no peligrosas. Entrada de cable/prensaestopas Material Prensaestopas M20 × 1,5 Plástico...
Página 208 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Versiones de altas temperaturas DN 15 (½"), 25 (1"), 50 a 250 (2 a 10"): • DN 15 a 100 (½ a 4"): acero inoxidable, 1.4539 (904L) • DN 150 (6"), DN 250 (10"): acero inoxidable, 1.4404 (316/316L) •...
Página 209: 16.11 Interfaz De Usuario
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Rugosidad superficial Los datos indicados se refieren a las piezas que están en contacto con el líquido. Es posible solicitar la siguiente calidad de rugosidad de la superficie. • Sin pulir • Ra = 0,76 µm (30 µin)
Página 210 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Mediante módulo de configuración e indicación a distancia DKX001 El módulo remoto de indicación y operación DKX001 está disponible como accesorio opcional →  180. • El módulo remoto de indicación y operación DKX001 solo está disponible para las siguientes versiones de caja: código de producto para "Caja":...
Página 211: Aplicaciones De Software De Configuración Admitidas
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Dimensiones Información sobre las dimensiones: Sección "Construcción mecánica" del documento «Información técnica". Configuración a distancia →  66 Interfaz de servicio técnico →  66 Aplicaciones de software de Diversas aplicaciones de software de configuración proporcionan acceso remoto a los configuración admitidas...
Página 212 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus local. A demás de los valores medidos, se visualiza también información sobre el estado del equipo para que el usuario pueda monitorizarlo. Además, se pueden gestionar los datos del equipo y configurar los parámetros de la red de comunicaciones.
Página 213: Automático
Proline Promass F 300 FOUNDATION Fieldbus Datos técnicos Copia de seguridad de los datos Automático • Los datos más importantes del equipo (sensor y transmisor) se guardan automáticamente en los módulos DAT • Si se reemplaza el transmisor o el dispositivo de medición: una vez que se ha cambiado el T-DAT que contiene los datos del equipo anterior, el nuevo dispositivo de medición está...
Página 214: 16.12 Certificados Y Homologaciones
El equipo cumple los requisitos legales de las directivas europeas vigentes. Estas se enumeran en la Declaración CE de conformidad correspondiente, junto con las normativas aplicadas. Endress+Hauser confirma que las pruebas realizadas en el aparato son satisfactorias añadiendo la marca CE. Marca de verificación de El sistema de medición satisface los requisitos EMC de las autoridades australianas para...
Página 215 Certificados adicionales Certificado para aplicaciones marinas (GL) Actualmente se dispone de certificados válidos: • En la zona de descarga del sitio de Endress+Hauser en Internet: www.es.endress.com → Descargas • Especifique los siguientes detalles: Área de búsqueda: autorización y certificados→ Aplicaciones marinas Homologación CRN...
Página 216 Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Pruebas y certificados • Certificado de material EN10204-3.1, piezas y caja del sensor en contacto con el producto • Prueba de presión, procedimiento interno, certificado de inspección • Prueba PMI (XRF), procedimiento interno, partes en contacto con el producto, informe de la prueba •...
Página 217: 16.13 Paquetes De Aplicaciones
Se puede realizar un pedido de paquetes de software con el instrumento o más tarde a Endress+Hauser. La información detallada sobre el código de producto en cuestión está disponible en su centro local Endress+Hauser o en la página de productos del sitio web de Endress+Hauser: www.endress.com.
Página 218: 16.14 Accesorios
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Heartbeat Technology Paquete Descripción Verificación Verificación Heartbeat +monitorización Cumple con los requisitos de verificación de trazabilidad conforme a DIN ISO Heartbeat 9001:2008 cap. 7.6 a) "Control del equipo de monitorización y medición".
Página 219: 16.15 Documentación Suplementaria
• W@M Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie indicado en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie indicado en la placa de identificación o escanee el código matricial en 2D (código QR) que presenta la placa de identificación...
Página 220: Documentación Especial
Datos técnicos Proline Promass F 300 FOUNDATION Fieldbus Módulo remoto de indicación y operación DKX001 Contenidos Código de la documentación ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec XA01498D cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D INMETRO Ex ec...
Página 221: Índice Alfabético
Proline Promass F 300 FOUNDATION Fieldbus Índice alfabético Índice alfabético Salida de relé 1 … n (Asistente) ....99 Salida de relé 1 … n (Submenú) ....129 Acceso directo .
Página 222 Índice alfabético Proline Promass F 300 FOUNDATION Fieldbus Carga mecánica ......201 Interfaz WLAN ......67 Certificación 3-A .
Página 223 Proline Promass F 300 FOUNDATION Fieldbus Índice alfabético Montaje del sensor ......30 Indicador Equipos de medición y ensayo ....177 Evento de diagnóstico actual .
Página 224 Índice alfabético Proline Promass F 300 FOUNDATION Fieldbus Gestión de la configuración del equipo ..115 Idioma operativo (Language) ....78 Marca CE .
Página 225 Proline Promass F 300 FOUNDATION Fieldbus Índice alfabético Regulación sobre materiales en contacto con los Manejo del totalizador ....130 alimentos ....... . 214 Memorización de valores medidos .
Página 226 Índice alfabético Proline Promass F 300 FOUNDATION Fieldbus Valores medidos ver Variables de proceso Valores visualizados En estado de bloqueo ..... 124 Variables de proceso Caudal másico .
Página 228 *71512347* 71512347 www.addresses.endress.com...

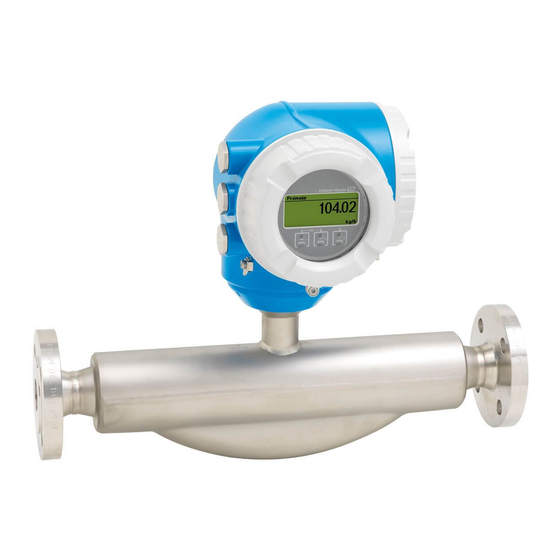

Endress+Hauser Proline Promass F 300 Manual De Instrucciones

Índice de Contenidos

1 Sobre Este Documento

2 Instrucciones de Seguridad

3 Descripción del Producto

4 Recepción de Material E Identificación del Producto

5 Almacenamiento y Transporte

6 Instalación

7 Conexión Eléctrica

8 Posibilidades de Configuración

9 Integración en el Sistema

10 Puesta en Marcha

Tabla de Contenido

11 Funcionamiento

Resolución de Fallos

12 Diagnósticos y Localización y

13 Mantenimiento

14 Reparación

15 Accesorios

16 Datos Técnicos

Índice Alfabético

Enlaces rápidos

Capítulos

Manuales relacionados para Endress+Hauser Proline Promass F 300

Resumen de contenidos para Endress+Hauser Proline Promass F 300
