Istruzioni per il montaggio e il funzionamento
IT
della lama per segatrice di precisione
Instrucciones de uso y montaje de la sierra circular
ES
de precisión
DA
Betjeningsvejledning Præcisionsrundsav
Bruksanvisning Justersåg
SV

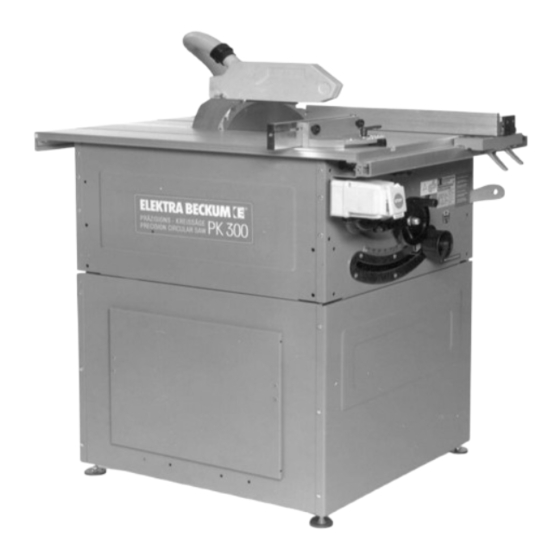

PK 300 K
Attenzione: Leggere attentamente le istruzioni prima di passare ad installare e a mettere in marcia la macchina.
IT
Atención!
Lea atentamente estas instrucciones antes de la instalación y puesta en marcha.
ES
Bemærk!
Læs denne vejledning opmærksomt igennem inden installationen og idrifttagningen.
DA
Observera!
Var god och läs noga igenom denna handledning före installering och idrifttagande.
SV
Il basamento non appartiene alla dotazione (accessorio optional)
Armazón inferior no incluido (accesorio opcional).
Understel er ikke indeholdt i leveringsomfanget (specielt tilbehør)
Golvstativ ingår inte i leverans (extra tillbehör)
®
