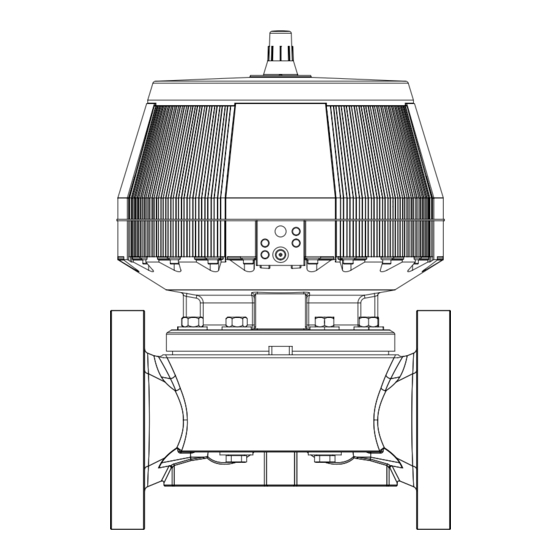

+GF+ DIASTAR 025 Manual De Instrucciones

Válvula de membrana neumática
Ocultar thumbs

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

Descargar este manual
GF Piping Systems
Pneumatic
diaphragm valve
DIASTAR 025
Operating Instructions
Pneumatisches
Membranventil
DIASTAR 025
Betriebsanleitung
Robinet à membrane
pneumatique
DIASTAR 025
Manuel d'utilisation
Válvula de membrana
neumática DIASTAR 025
Manual de instrucciones
气动隔膜阀DIASTAR 025
操作说明
2007557 Pneumatic Diaphragm Valve DIASTAR 025
MA_00123 / DE EN FR ES ZH / 00 (01.2022)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland
+41 52 631 30 26/info.ps@georgfischer.com
www.gfps.com

Publicidad

loading

Manuales relacionados para +GF+ DIASTAR 025

Resumen de contenidos para +GF+ DIASTAR 025

  • Página 1 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones 气动隔膜阀DIASTAR 025 操作说明 2007557 Pneumatic Diaphragm Valve DIASTAR 025 MA_00123 / DE EN FR ES ZH / 00 (01.2022) © Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen/Switzerland +41 52 631 30 26/info.ps@georgfischer.com...
  • Página 2 Content Pneumatic diaphragm valve DIASTAR 025 Pneumatisches Membranventil DIASTAR 025 Robinet à membrane pneumatique DIASTAR 025 67 Válvula de membrana neumática DIASTAR 025 99 气动隔膜阀 DIASTAR 025...
  • Página 3 GF Piping Systems Pneumatic diaphragm valve DIASTAR 025 Operating Instructions...
  • Página 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data are not binding. They neither constitute expressly warranted characteristics nor guaranteed properties nor a guaran- teed durability. It is subject to modification. Our General Terms of Sale apply.
  • Página 5 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Table of contents About this document Other applicable documents Symbols Abbreviations Terms used Safety Information Meaning of the signal words Observe instruction manual Safety and responsibility Notes for service and operating personnel Product description...
  • Página 6 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Service Maintenance plan Removal and disassembly Replacing the diaphragm Troubleshooting Accessories and Spare Parts Accessory electric position feedback type ER53 List of Spare Parts Disposal...
  • Página 7 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 About this document Other applicable documents Document Georg Fischer Planning Fundamentals Industry 700671687 Data sheet www.gfps.com/is-manuals-valves Chemical resistance www.gfps.com These documents are available from the Georg Fischer Piping Systems Sales Company or at www.gfps.com.
  • Página 8 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Safety Information The safety instructions apply to use as described under "Intended use". The safety instructions do not cover the following cases: Incidental events occurring during installation, operation and service. • The operator is responsible for the local and site-related safety regulations.
  • Página 9 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Notes for service and operating personnel The following target groups are addressed in these operating instructions: Operators Operators are instructed in the operation of the product and observe the safety guidelines. Service personnel The service personnel has professional technical training and performs installation, putting into operation, as well as maintenance work.
  • Página 10 Product description Intended use The DIASTAR 025 pneumatic diaphragm valve is designed exclusively for installation in a compatible industrial piping system to shut off, pass or regulate the flow of approved medium. It must be used exclusively within the chemical resistance of the entire fittings and all components.
  • Página 11 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Type overview DIASTAR 025 DIASTAR 025 DN65 DN80-150 Design and function 3.5.1 Construction Item Name Optical position indicator All-plastic housing PP-GF Connection for control pressure B Connection for control pressure A Connecting parts...
  • Página 12 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions 3.5.2 Mode FC mode FO mode DA mode In the non-operative state, the valve is In the non-operative state, the valve is The valve has no defined home position. closed by spring resistance. When the opened by spring resistance.
  • Página 13 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Identification 3.6.1 Diaphragm valve Item Name Order number Type Ten d20DN15 Valve body material Functional scheme 161624012 Diaphragm material PVC-U EPDM PN10 Serial number I Iz40.23-3 Max. control pressure Fail close [FC] Pmax 6bar...
  • Página 14 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Technical Data 3.7.1 Specifications Specifications Allowed medium Liquid and gaseous medium which do not negatively affect the physical and chemical properties of the respective valve body and diaphragm material during normal mode. Information on chemical resistance is available from the Georg Fischer Piping Systems Sales Company or at www.gfps.com.
  • Página 15 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 3.7.2 Air connection DIASTAR 025 DIASTAR 025 G ¼" NOTE! Relationship between medium pressure and loaded spring components! The closing force of the actuators is designed for the specified PN pressure level. Operation at very low medium pressures and very powerful actuators leads to increased diaphragm wear, e.g.
  • Página 16 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions 3.7.4 Control volume DIASTAR 025 DIASTAR 025 DIASTAR 025 [dm³] [dm³] [dm³] close open 75DN65 90DN80 110DN100 160DN150 3.7.5 Pressure levels Pressure Max. control pressure level [bar] [bar] FO/DA EPDM PTFE 75DN65 90DN80...
  • Página 17 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 3.7.6 Control pressure diagrams Function FC with EPDM Diaphragm x Medium pressure y Control pressure DN80 DN100 DN65 DN150 PN (bar) Function FC with PTFE Diaphragm x Medium pressure DN65 y Control pressure...
  • Página 18 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions 3.7.7 Flow rate x Open angle (%) y Kv, Cv value (%) Opening angle 3.7.8 Pressure losses x Flow rate (l/min) y pressure loss Δp (bar) Flow rate (l/min)
  • Página 19 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Installation Preparation DANGER! Valve not suitable for application! The valve has product-specific characteristics, installation dimensions and connections. The use of a valve unsuitable for the appli- cation can cause personal injury and damage to property as well as endanger the environment.
  • Página 20 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Installation process ► Always install the valve in the open position. DANGER! Use of hazardous and non-approved medium! Non-approved chemically aggressive or hot medium can attack materials, cause personal injury and endanger the environment.
  • Página 21 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Connecting control pressure X Control air connection G ¼“ CLOSE O Vent hole G ¼“ OPEN 4.3.1 Diaphragm valve with mode FC / FO Diaphragm valve with mode FC Diaphragm valve with mode FO ►...
  • Página 22 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Putting into operation Preparation Check that it is working: Close the valve and open it again. Flush piping system. DANGER! Loose upper part of the housing! Screws can loosen over time or with thermal expansion, causing media to leak out and cause property damage and personal injury, as well as endangering the environment.
  • Página 23 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Normal mode Measures during operation DANGER! Use of hazardous and non-approved medium! Non-approved chemically aggressive or hot medium can attack materials, cause personal injury and endanger the environment. Components not in contact with the medium can be attacked by leakage inside the valve.
  • Página 24 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Service Maintenance plan Interval Maintenance task ► Check the connection between top part and valve body for Regularly leakage. ► Press to check functionality of permanently open or closed 1 - 2 times a year diaphragm valves.
  • Página 25 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Removal and disassembly DANGER! Uncontrolled escape of the medium! If the pressure in the piping system has not been completely relieved, the medium can escape in an uncontrolled manner. Depending on the type of medium, risk of injury may exist.
  • Página 26 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Replacing the diaphragm The frequency for replacing the diaphragm depends on the number of actuator cycles and the medium used. The diaphragm can be checked by professionally disassembling the upper part. NOTE! The diaphragm is a consumable part! With heavy usage the diaphragm is excessively worn and needs to be change more frequently.
  • Página 27 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 CAUTION! Preloaded spring assemblies! Valves with the fail safe closing (FC) function are equipped with preloaded spring assemblies. By loosening the fastening screws on the flow body, the spring assemblies are relieved to such an extent that the actuator can be opened without additional equipment.
  • Página 28 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Troubleshooting Malfunction Possible Cause Troubleshooting ► Tighten connection and replace Leakage to the outside at flange connec- Temperature change tion gasket if necessary. ► Replace gasket. Gasket defective ► Tighten the connection hand-tight.
  • Página 29 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 ► Select the control pressure accor- Diaphragm wears out prematurely Control pressure too high ding to the corresponding control pressure diagram. ► Check the (FC, FO, DA) functions and Function and connections for control medium do not match related connections.
  • Página 30 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions Accessories and Spare Parts CAUTION! Do not make any changes to the product! Material damage and/or risk of injury due to modifications to the product or incompatible spare parts. ► Secure the system/device against unintentional operation.
  • Página 31 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 9.1.1 Mounting Valve in basic version Valve with stroke limiter/manual override Adapter 199 190 310...
  • Página 32 Pneumatic diaphragm valve DIASTAR 025 Operating Instructions List of Spare Parts Part Pos. Piece d75 DN65 d90 DN80 d110 DN100 d160 DN150 Compression set 198 000 268 198 000 270 198 000 272 198 000 274 for EPDM diaphragms, consisting of:...
  • Página 33 Operating Instructions Pneumatic diaphragm valve DIASTAR 025 Disposal ► Before disposing of the different materials, separate them into recyclables, normal waste and special waste. ► Comply with local legal regulations and provisions when recycling or disposing of the product, the individual components and the packaging.
  • Página 34 GF Piping Systems Worldwide at home Our sales companies and representatives ensure local customer support in more than 100 countries. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A.
  • Página 35 GF Piping Systems Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung...
  • Página 36 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeits- garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen.
  • Página 37 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Inhaltsverzeichnis Zu diesem Dokument Mitgeltende Dokumente Symbole Abkürzungen Verwendete Begriffe Sicherheitshinweise Bedeutung der Signalwörter Betriebsanleitung beachten Sicherheit und Verantwortung Hinweise für Service- und Bedienpersonal Produktbeschreibung Bestimmungsgemässe Verwendung Nicht bestimmungsgemässe Verwendung EG-Konformitätserklärung Typenübersicht Aufbau und Funktion...
  • Página 38 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Wartung Wartungsplan Ausbau und Demontage Auswechseln der Membrane Störungsbehebung Zubehör und Ersatzteile Zubehör elektrischer Rückmelder Typ ER53 Ersatzteile Entsorgung...
  • Página 39 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Zu diesem Dokument Mitgeltende Dokumente Dokument 700671686 Georg Fischer Planungsgrundlagen Industrie Datenblatt www.gfps.com/is-manuals-valves Chemische Beständigkeit www.gfps.com Diese Unterlagen sind über die Georg Fischer Vertriebsgesellschaft oder unter www.gfps.com erhältlich. Symbole Symbol Bedeutung Aufzählung in nicht definierter Reihenfolge.
  • Página 40 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Sicherheitshinweise Die Sicherheitshinweise gelten für den Einsatz wie beschrieben unter „Bestimmungsgemässe Verwendung“. Die Sicherheitshinweise decken folgende Fälle nicht ab: Bei Installation, Betrieb und Wartung zufällig auftretende Ereignisse. • Für die lokalen und ortsbezogenen Sicherheitsbestimmmungen ist der Betreiber verantwortlich.
  • Página 41 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Hinweise für Service- und Bedienpersonal Folgende Zielgruppen werden in dieser Betriebsanleitung angesprochen: Bediener Bediener sind in die Bedienung des Produktes eingewiesen und befolgen die Sicherheitsvorschriften. Servicepersonal Das Servicepersonal verfügt über eine fachtechnische Ausbildung und führt die Installation, Inbetriebnahme, sowie Wartungsarbei- ten durch.
  • Página 42 Produktbeschreibung Bestimmungsgemässe Verwendung Das pneumatische Membranventil DIASTAR 025 ist ausschliesslich dazu bestimmt in ein dazu kompatibles industrielles Rohrlei- tungssystem eingebaut zu werden und dort zugelassene Medien abzusperren, durchzuleiten oder den Durchfluss zu regeln. Es darf ausschliesslich innerhalb der chemischen Beständigkeit der gesamten Armatur und aller Komponenten eingesetzt werden.
  • Página 43 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Typenübersicht DIASTAR 025 DIASTAR 025 DN65 DN80-150 Aufbau und Funktion 3.5.1 Aufbau Pos. Name Optische Stellungsanzeige Vollkunststoffgehäuse PP-GF Anschluss für Steuerdruck B Anschluss für Steuerdruck A Anschlussteile Membranwerkstoff-Identifikator Ventilkörper Befestigungspunkte...
  • Página 44 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung 3.5.2 Funktion Funktion FC Funktion FO Funktion DA Im Ruhezustand ist das Ventil durch Im Ruhezustand ist das Ventil durch Das Ventil hat keine definierte Grundpo- Federkraft geschlossen. Wird der Federkraft geöffnet. Wird der Stellantrieb sition.
  • Página 45 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Identifikation 3.6.1 Membranventil Pos. Name Bestellnummer Type Ten d20DN15 Ventilkörperwerkstoff Funktionsweise 161624012 Membranwerkstoff PVC-U EPDM PN10 Seriennummer I Iz40.23-3 Max. Steuerdruck Fail close [FC] Pmax 6bar CE-Kennzeichnung und Zulassungen Nenndruck 0000000 000 swiss made Dimension www.gfps.com...
  • Página 46 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Technische Daten 3.7.1 Spezifikationen Spezifikationen Zugelassene Medien Flüssige und gasförmige Medien, welche im Normalbetrieb die physikalischen und chemischen Eigenschaften des jeweiligen Ventilkörper- und Membranwerkstoffes nicht negativ beeinflussen. Informationen über die chemische Beständigkeit sind über die Georg Fischer Vertriebsgesellschaft oder unter www.gfps.com erhältlich.
  • Página 47 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 3.7.2 Luftanschluss DIASTAR 025 DIASTAR 025 G ¼" HINWEIS! Zusammenhang zwischen Mediumsdruck und Federpaketen! Die Schliesskräfte der Antriebe wurden auf die spezifizierte Druckstufe PN ausgelegt. Der Betrieb bei sehr geringen Mediumsdrü- cken und sehr starken Antrieben führt zu erhöhtem Membranverschleiss, z. B. DIASTAR Sixteen (FC) nur bei Mediumsdrücken > PN6 einsetzen.
  • Página 48 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung 3.7.4 Steuervolumen DIASTAR 025 DIASTAR 025 DIASTAR 025 [dm³] [dm³] [dm³] close open 75DN65 90DN80 110DN100 160DN150 3.7.5 Druckstufen Druckstufe Max. zulässiger Steuerdruck [bar] [bar] FO/DA EPDM PTFE 75DN65 90DN80 110DN100 160DN150 Mediums- druck Einseitig anstehend Bei 0 bar Mediumsdruck.
  • Página 49 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 3.7.6 Steuerdruckdiagramme Funktion FC mit EPDM Membrane x Mediumsdruck y Steuerdruck DN80 DN100 DN65 DN150 PN (bar) Funktion FC mit PTFE Membrane x Mediumsdruck DN65 y Steuerdruck DN100 DN80 DN150 PN (bar) Funktion FO/DA x Mediumsdruck...
  • Página 50 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung 3.7.7 Durchflussmenge x Öffnungswinkel (%) y kv, Cv Wert (%) Opening angle 3.7.8 Druckverluste x Durchflussmenge (l/min) y Druckverlust Δp (bar) Flow rate (l/min)
  • Página 51 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Installation Vorbereitung GEFAHR! Ventil für Anwendung nicht geeignet! Das Ventil besitzt produktspezifische Eigenschaften, Einbaumasse und Anschlüsse. Die Verwendung eines für die Anwendung unge- eigneten Ventils kann Personen- und Sachschäden verursachen sowie die Umwelt gefährden. ► Überprüfen der Kompatibilität der Ventilwerkstoffe mit dem Medium.
  • Página 52 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Installationsvorgang ► Ventil stets in geöffneter Stellung installieren. GEFAHR! Einsatz gefährlicher und nicht zugelassener Medien! Nicht zugelassene chemisch aggressive oder heisse Medien können Werkstoffe angreifen, Personenschäden verursachen sowie die Umwelt gefährden. Nicht medienberührende Bauteile können durch Leckagen innerhalb des Ventils angegriffen werden.
  • Página 53 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Steuerdruck anschliessen X Steuerluftanschluss G ¼“ O Entlüftungsbohrung G ¼“ 4.3.1 Membranventil mit Funktion FC / FO Membranventil mit Funktion FC Membranventil mit Funktion FO ► 3/2-Wege-Vorsteuerventile verwenden (z.B. PV94 oder MNL532). ► Steuerdruck je nach Bedarf über eine Hohlschraube direkt am Stellantrieb oder abgesetzt über Mehrfach–Anschlussplatten bzw.
  • Página 54 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Inbetriebnahme Vorbereitung Funktion prüfen: Ventil schliessen und wieder öffnen. Rohrleitungssystem spülen. GEFAHR! Loses Gehäuseoberteil! Schrauben können sich über die Zeit oder bei Wärmeausdehnungen lösen, wodurch Medien austreten und Sach- und Personenschä- den verursachen, sowie die Umwelt gefährden können.
  • Página 55 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Normalbetrieb Massnahmen während Betrieb GEFAHR! Einsatz gefährlicher und nicht zugelassener Medien! Nicht zugelassene chemisch aggressive oder heisse Medien können Werkstoffe angreifen, Personenschäden verursachen sowie die Umwelt gefährden. Nicht medienberührende Bauteile können durch Leckagen innerhalb des Ventils angegriffen werden.
  • Página 56 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Wartung Wartungsplan Intervall Wartungstätigkeit ► Verbindung zwischen Oberteil und Ventilkörper auf Dicht- Regelmässig heit prüfen. ► Dauernd geöffnete oder geschlossene Membranventile be- 1-2x pro Jahr tätigen um Funktionsfähigkeit zu prüfen. ► Sichtkontrolle des Ventilkörpers durchführen.
  • Página 57 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Ausbau und Demontage GEFAHR! Unkontrolliertes Entweichen des Mediums! Wurde der Druck im Rohrleitungssystem nicht vollständig abgebaut, kann das Medium unkontrolliert entweichen. Je nach Art des Mediums besteht Verletzungsgefahr. ► Vollständiges Abbauen von Druck in der Rohrleitung vor dem Öffnen.
  • Página 58 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Auswechseln der Membrane Die Häufigkeit des Membranwechsels richtet sich nach der Anzahl Stellzyklen, sowie dem eingesetzten Medium. Die Membrane kann kontrolliert werden, indem das Oberteil fachgerecht demontiert wird. HINWEIS! Membrane ist Verschleissteil! Bei starker Einsatzbelastung unterliegt die Membrane einem erhöhten Verschleiss und muss öfter ausgetauscht werden. Bei ver- schlissener oder undichter Membrane können Personen- sowie Sachschäden auftreten.
  • Página 59 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 VORSICHT! Vorgespannte Federpakete! Ventile der Funktion «Federkraft schliessend» (FC) sind mit vorgespannten Federpaketen ausgerüstet. Durch Lösen der Befesti- gungsschrauben am Strömungskörper werden die Federpakete soweit entlastet, dass der Stellantrieb ohne zusätzliche Einrichtun- gen geöffnet werden kann.
  • Página 60 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Störungsbehebung Störung Mögliche Ursache Störungsbehebung ► Verbindung nachziehen und ggf. Leckage nach aussen an Flanschverbin- Temperaturwechsel dung Dichtung ersetzen. ► Dichtung ersetzen. Defekte Dichtung ► Verbindung handfest anziehen. Leckage nach aussen an Überwurfmutter Lose Verbindung von Überwurfmutter und Ventilkörper...
  • Página 61 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 ► Steuerdruck gemäss zugehörigem Membrane verschleisst vorzeitig Steuerdruck zu hoch Steuerdruckdiagramm wählen. ► Funktion (FC, FO, DA) und zugehörige Funktion und Anschlüsse für Steuerme- dium passen nicht zusammen Anschlüsse überprüfen. ► Passenden Antriebstyp wählen. Antrieb nicht passend zu Mediumsdruck gewählt...
  • Página 62 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Zubehör und Ersatzteile VORSICHT! Keine Veränderungen am Produkt vornehmen! Materialschaden und/oder Verletzungsgefahr durch Veränderungen am Produkt oder nicht kompatible Ersatzteile. ► Sichern von Anlage/Gerät vor unbeabsichtigter Betätigung. ► Keine defekten Ersatzteile einsetzen. VORSICHT! Falsche Ersatzteile! Bei einem Austausch dürfen ausschliesslich die für den Ventil-Typ vorgesehenen Original-Ersatzteile von Georg Fischer Piping...
  • Página 63 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 9.1.1 Montage Ventil in Grundausführung Ventil mit Hubbegrenzung/Handnotbetätigung Adapter 199 190 310...
  • Página 64 Pneumatisches Membranventil DIASTAR 025 Betriebsanleitung Ersatzteile Beschreibung Pos. Stück d75 DN65 d90 DN80 d110 DN100 d160 DN150 Druckstücksatz komplett 198 000 268 198 000 270 198 000 272 198 000 274 für EPDM Membrane, bestehend aus: Druckstück Membranhalter (DN65) Schraube Druckstücksatz komplett...
  • Página 65 Betriebsanleitung Pneumatisches Membranventil DIASTAR 025 Entsorgung ► Vor Entsorgung die einzelnen Materialien nach recycelbaren Stoffen, Normalabfall und Sonderabfall trennen. ► Bei Entsorgung oder Recycling des Produkts, der einzelnen Komponenten und der Verpackung die örtlichen gesetzlichen Be- stimmungen und Verordnungen einhalten.
  • Página 66 GF Piping Systems Weltweit für Sie da Unsere Verkaufsgesellschaften und Vertreter vor Ort bieten Ihnen Beratung in mehr als 100 Ländern. www.gfps.com Argentinien / Südamerika Frankreich Mexiko / Lateinamerika Singapur Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A. de C.V. George Fischer Pte Ltd Buenos Aires / Argentinien 95932 Roissy Charles de Gaulle Cedex...
  • Página 67 GF Piping Systems Robinet à membrane pneu- matique DIASTAR 025 Manuel d'utilisation...
  • Página 68 GF Piping Systems Traduction du manuel d'utilisation original Exclusion de responsabilité Les données techniques ne sont pas contractuelles. Elles ne sont pas des garanties et ne constituent pas non plus un gage de propriété intrinsèque ou de durabilité. Sous réserve de modifications. Nos conditions générales de vente s’appliquent.
  • Página 69 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Sommaire À propos de ce document Documents applicables Symboles Abréviations Termes utilisés Consignes de sécurité Signification des termes d'avertissement Se reporter au manuel d'utilisation Sécurité et responsabilité Consignes pour le personnel d'entretien et les opérateurs...
  • Página 70 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Maintenance Plan de maintenance Dépose et démontage Remplacement de la membrane Dépannage Accessoires et pièces de rechange Indicateur électrique de position type ER53 en accessoire Liste des pièces de rechange Élimination...
  • Página 71 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 À propos de ce document Documents applicables Document Bases de planification Georg Fischer pour l'industrie 700671687 Fiche technique www.gfps.com/is-manuals-valves Résistance chimique www.gfps.com Ces documents sont disponibles auprès de la société de vente de Georg Fischer ou sur le site www.gfps.com.
  • Página 72 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Consignes de sécurité Les consignes de sécurité se fondent sur un emploi comme décrit au chapitre « Utilisation conforme aux dispositions ». Les consignes de sécurité ne couvrent pas les cas suivants : Événements fortuits survenant pendant l'installation, le fonctionnement et la maintenance.
  • Página 73 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Consignes pour le personnel d'entretien et les opérateurs Ce manuel d'utilisation s'adresse aux groupes cibles suivants : Opérateurs Opérateur : les opérateurs sont formés à l'utilisation du produit et suivent les prescriptions de sécurité.
  • Página 74 Description du produit Utilisation conforme aux dispositions Après son montage dans un système de tuyauterie industriel compatible, le robinet à membrane pneumatique DIASTAR 025 est exclusivement destiné à bloquer, acheminer les fluides autorisés ou à en régler le débit. Il ne peut être utilisé que dans la limite de la résistance chimique de l'ensemble de la vanne et de tous ses composants.
  • Página 75 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Aperçu des types DIASTAR 025 DIASTAR 025 DN65 DN80-150 Structure et fonctionnement 3.5.1 Structure Pos. Désignation Indicateur optique de position Boîtier entièrement en plastique PP-GF Connexion pour la pression de contrôle B Connexion pour la pression de contrôle A...
  • Página 76 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation 3.5.2 Fonction Fonction FC Fonction FO Fonction DA À l'état de repos, le robinet est fermé par À l'état de repos, le robinet est ouvert par Le robinet n'a pas de position initiale la force du ressort.
  • Página 77 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Identification 3.6.1 Robinet à membrane Pos. Désignation Numéro de commande Type Ten d20DN15 Matériau du corps de vanne Fonctionnement 161624012 Matériau de la membrane PVC-U EPDM PN10 Numéro de série I Iz40.23-3 Pression de commande max.
  • Página 78 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Données techniques 3.7.1 Spécifications Spécifications Fluides autorisés Les fluides liquides et gazeux sans impact négatif sur les propriétés physiques et chimiques des maté- riaux respectifs du boîtier et de la membrane pendant le fonctionnement normal.
  • Página 79 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 3.7.2 Raccord d'air DIASTAR 025 DIASTAR 025 G ¼" REMARQUE ! Relation entre la pression de fluide et les blocs ressorts ! Les forces de fermeture des servomécanismes ont été conçues pour l'étage de pression spécifié PN. Le fonctionnement à des pres- sions de fluide très basses et avec des servomécanismes très puissants entraîne une usure accrue de la membrane, par exemple,...
  • Página 80 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation 3.7.4 Volumes de commande DIASTAR 025 DIASTAR 025 DIASTAR 025 [dm³] [dm³] [dm³] close open 75DN65 90DN80 110DN100 160DN150 3.7.5 Étages de pression Etage de Pression de commande maximale admissible pression [bar]...
  • Página 81 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 3.7.6 Diagrammes de pression de commande Fonction FC avec diaphragme EPDM x Moyenne pression y Pression de contrôle DN80 DN100 DN65 DN150 PN (bar) Fonction FC avec diaphragme PTFE x Moyenne pression DN65 y Pression de contrôle...
  • Página 82 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation 3.7.7 Débit d'écoulement x Angle d’ouverture (%) y Valeur kv, Cv (%) Opening angle 3.7.8 Pertes de pression x Débit d'écoulement (l/min) y Perte de pression Δp (bar) Flow rate (l/min)
  • Página 83 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Installation Préparatifs DANGER ! Vanne inappropriée pour l'application ! La vanne possède des propriétés, dimensions de montage et raccords spécifiques. L'utilisation d'une vanne inappropriée pour l'application constitue un risque de dommages corporels et matériels ainsi qu'un danger pour l'environnement.
  • Página 84 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Procédure d'installation ► Toujours installer la vanne en position ouverte. DANGER ! Utilisation de fluides dangereux ou non autorisés ! Les fluides chauds ou chimiquement agressifs non autorisés peuvent attaquer les matériaux, provoquer des dommages corporels et constituer un danger pour l'environnement.
  • Página 85 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Raccordement de la pression de commande X Raccord d‘air de commande G ¼“ FERMER O Trou de ventilation G ¼“ OUVRIR 4.3.1 Robinet à membrane avec fonction FC/FO Robinet à membrane avec fonction FC Robinet à...
  • Página 86 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Mise en service Préparatifs Vérifier le fonctionnement : fermer la vanne et rouvrir. Rincer le système de tuyauterie. DANGER ! La partie supérieure du boîtier est desserrée ! Les vis peuvent se desserrer avec le temps ou sous l‘effet de la dilatation thermique, entraînant la fuite du fluide et provoquant des dommages matériels et corporels, ainsi que la mise en danger de l‘environnement.
  • Página 87 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Mode de fonctionnement normal Mesures pendant le fonctionnement DANGER ! Utilisation de fluides dangereux ou non autorisés ! Les fluides chauds ou chimiquement agressifs non autorisés peuvent attaquer les matériaux, provoquer des dommages corporels et constituer un danger pour l'environnement.
  • Página 88 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Maintenance Plan de maintenance Intervalle Opération de maintenance ► Vérifier l'étanchéité de la connexion entre la partie supér- Opérations régulières ieure et le corps de vanne. ► Actionner les robinets à membrane habituellement dans la 1 à...
  • Página 89 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Dépose et démontage DANGER ! Sortie incontrôlée du fluide ! Si la pression n'a pas été complètement relâchée dans le système de tuyauterie, le fluide peut s'échapper de manière incontrôlée. Risque de blessure selon la nature du fluide.
  • Página 90 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Remplacement de la membrane La fréquence de changement de membrane dépend du nombre de cycles de réglage et du fluide utilisé. Pour contrôler la membrane, procéder au démontage conforme de la partie supérieure.
  • Página 91 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 AVERTISSEMENT ! Assemblages de ressorts préchargés ! Les vannes avec la fonction de fermeture à sécurité intégrée (FC) sont équipées d‘ensembles de ressorts préchargés. En desserrant les vis de fixation sur le corps d‘écoulement, les assemblages de ressorts sont soulagés à tel point que l‘actionneur peut être ouvert sans équipement supplémentaire.
  • Página 92 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Dépannage Défaut Cause possible Dépannage ► Resserrer le raccord et, le cas Fuite vers l'extérieur au niveau de Variation de température l'assemblage à brides échéant, remplacer le joint. ► Remplacer le joint.
  • Página 93 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 ► Sélectionner la pression de com- Usure prématurée de la membrane Pression de commande trop élevée mande selon le diagramme de pression de commande correspon- dant. ► Vérifier les fonctions (FC, FO, DA) et...
  • Página 94 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Accessoires et pièces de rechange ATTENTION ! N'apporter aucune modification au produit ! Dégâts matériels et/ou risque de blessure possibles en cas de modification du produit ou de pièces de rechange non compatibles. ► Prévenir toute activation accidentelle de l'appareil ou de l'installation.
  • Página 95 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 9.1.1 Montage Vanne en version de base Vanne avec limiteur de course/commande manuelle Adapter 199 190 310...
  • Página 96 Robinet à membrane pneumatique DIASTAR 025 Manuel d'utilisation Liste des pièces de rechange Désignation Pos. Pièce d75 DN65 d90 DN80 d110 DN100 d160 DN150 Ensemble compresseur complet 198 000 268 198 000 270 198 000 272 198 000 274 pour membrane EDPM...
  • Página 97 Manuel d'utilisation Robinet à membrane pneumatique DIASTAR 025 Élimination ► Avant l'élimination, trier les différents matériaux et séparer les matériaux recyclables, les déchets normaux et les déchets spé- ciaux. ► En cas d'élimination ou de recyclage du produit, des composants individuels et de l'emballage, respecter les dispositions légales et décrets en vigueur.
  • Página 98 GF Piping Systems A votre service dans le monde entier Nos sociétés de vente et nos représentants assurent le support local aux clients dans plus de 100 pays. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L.
  • Página 99 GF Piping Systems Válvula de membrana neu- mática DIASTAR 025 Manual de instrucciones...
  • Página 100 GF Piping Systems Traducción de las instrucciones de uso originales Exoneración de responsabilidad Los datos técnicos no son vinculantes. No representan ninguna garantía de las características, condiciones o durabilidad del dispositivo. Sujeto a modificaciones. Son válidas nuestras Condiciones Generales de Venta.
  • Página 101 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Índice Acerca de este documento Documentación complementaria Símbolos Abreviaturas Términos empleados Advertencias de seguridad Significado de las palabras de señalización Respeto del manual de instrucciones Seguridad y responsabilidad Indicaciones para el personal de servicio y operación Descripción del producto...
  • Página 102 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Servicio Plan de mantenimiento Desensamblaje y desmontaje Cambio de la membrana Solución de problemas Accesorios y recambios Accesorio de retroalimentación de posición eléctrica tipo ER53 Piezas de recambio Eliminación...
  • Página 103 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Acerca de este documento Documentación complementaria Documento Fundamentos de planificación industrial de GF 700671687 Ficha técnica www.gfps.com/is-manuals-valves Resistencia química www.gfps.com Estos documentos están disponibles en su filial de la sociedad Georg Fischer o en www.gfps.com.
  • Página 104 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Advertencias de seguridad Las indicaciones de seguridad se aplican a la utilización tal como se describe en „Uso conforme a lo dispuesto“. Las advertencias de seguridad no cubren los siguientes casos: Eventos que ocurren por casualidad durante la instalación, el funcionamiento y el servicio.
  • Página 105 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Indicaciones para el personal de servicio y operación El manual de instrucciones está dirigido a los siguientes grupos de destinatarios: Operario Los operarios cuentan con formación sobre el funcionamiento del producto y siguen las normas de seguridad.
  • Página 106 Descripción del producto Uso conforme a lo dispuesto La válvula de membrana neumática DIASTAR 025 está concebida exclusivamente para ser montadas en un sistema de tuberías in- dustrial compatible y allí cortar, dejar pasar o regular el flujo de los medios autorizados.
  • Página 107 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Vista general de tipos DIASTAR 025 DIASTAR 025 DN65 DN80-150 Componentes y funcionamiento 3.5.1 Estructura Pos. Nombre Indicador óptico de posición Carcasa de plástico PP-GF Conexión para la presión de control B Conexión para la presión de control A...
  • Página 108 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones 3.5.2 Función Función FC Función FO Función DA En reposo la válvula está cerrada por la En reposo la válvula está abierta por la La válvula no tiene ninguna posición resistencia de resorte. Si el actuador se resistencia de resorte.
  • Página 109 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Identificación 3.6.1 Válvula de membrana Pos. Nombre Número de referencia Type Ten d20DN15 Material del cuerpo de la válvula Modo de funcionamiento 161624012 Material de la membrana PVC-U EPDM PN10 Número de serie I Iz40.23-3...
  • Página 110 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Datos técnicos 3.7.1 Especificaciones Especificaciones Medios autorizados Medios líquidos y gaseosos que en el funcionamiento normal no influyen negativamente en las propiedades físicas y químicas del material correspondientes de la carcasa y la membrana.
  • Página 111 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 3.7.2 Conexión de aire DIASTAR 025 DIASTAR 025 G ¼" ¡AVISO! ¡Interación entre la presión del medio y los paquetes de resortes! Las fuerzas de cierre de los accionamientos se han diseñado para las estapas de presión específicas PN. Si se opera con presiones de medio muy bajas y accionamientos muy fuertes la membrana se desgasta demasiado.
  • Página 112 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones 3.7.4 Volumen de control DIASTAR 025 DIASTAR 025 DIASTAR 025 [dm³] [dm³] [dm³] close open 75DN65 90DN80 110DN100 160DN150 3.7.5 Niveles de presión Etapa de Presión de control máxima permitida presión...
  • Página 113 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 3.7.6 Diagramas de la presión de control Función FC con diafragma de EPDM x Media presión y Presión de control DN80 DN100 DN65 DN150 PN (bar) Función FC con diafragma de PTFE x Media presión...
  • Página 114 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones 3.7.7 Caudal x ángulo de apertura (%) y kv, valor Cv (%) Opening angle 3.7.8 Pérdidas de presión x Caudal (l/min) y pérdida de presión Δp (bar) Flow rate (l/min)
  • Página 115 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Instalación Preparación ¡PELIGRO! ¡Válvula no apta para la aplicación! La válvula cuenta con propiedades, medidas de montaje y conexiones propias del producto. El uso de una válvula no apta para la aplicación concreta puede ocasionar lesiones y daños materiales, así...
  • Página 116 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Proceso de instalación ► Instale la válvula siempre en la posición abierta. ¡PELIGRO! ¡Uso de medios peligrosos y no autorizados! Los medios químicos agresivos no autorizados o los medios calientes pueden dañar los materiales, ocasionar lesiones y contaminar el medio ambiente.
  • Página 117 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Conexión de la presión de control X Conexión de aire de control G ¼“ CERRADO O Orificio de ventilación G ¼“ ABIERTO 4.3.1 Válvula de membrana con función FC / FO Válvula de membrana con función FC...
  • Página 118 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Puesta en funcionamiento Preparación Comprobar el funcionamiento: cierre y vuelva a abrir la válvula. Purgue el sistema de tuberías. ¡PELIGRO! La parte superior de la carcasa está suelta. Los tornillos pueden aflojarse con el paso del tiempo o con la dilatación térmica, provocando la salida de medios y causando daños materiales y personales, además de poner en peligro el medio ambiente.
  • Página 119 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Servicio normal Medidas durante el funcionamiento ¡PELIGRO! ¡Uso de medios peligrosos y no autorizados! Los medios químicos agresivos no autorizados o los medios calientes pueden dañar los materiales, ocasionar lesiones y contaminar el medio ambiente.
  • Página 120 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Servicio Plan de mantenimiento Intervalo Operación de mantenimiento ► Comprobar que la parte superior y el cuerpo de la válvula Periódicamente están unidos de forma estanca. ► Accionar las válvulas de membrana que están permanente- 1 o 2 veces al año...
  • Página 121 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Desensamblaje y desmontaje ¡PELIGRO! ¡Escape incontrolado del medio! Si la presión no se ha cortado por completo en el sistema de tuberías, el medio podría desviarse de forma incontrolada. En función del tipo de medio, existe peligro de sufrir lesiones.
  • Página 122 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Cambio de la membrana La frecuencia del cambio de la membrana depende de la cantidad de ciclos de ajuste y del medio empleado. Se puede controlar la membrana desmontando correctamente la parte superior.
  • Página 123 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 ¡ADVERTENCIA! ¡Montajes de muelles precargados! Las válvulas con la función de cierre a prueba de fallos (FC) están equipadas con conjuntos de muelles precargados. Al aflojar los tornillos de fijación en el cuerpo de flujo, los conjuntos de resorte se alivian de tal manera que el actuador puede abrirse sin equipo adicional.
  • Página 124 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Solución de problemas Avería Causa posible Solución de problemas ► Reapretar la unión y, si procede, Fugas hacia el exterior en la conexión de Cambio de temperatura brida reemplazar la junta.
  • Página 125 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 ► Seleccionar la presión de control Membrana prematuramente desgastada Presión de control muy alta correspondiente del diagrama de presiones de control. ► Comprobar la función (FC, FO, DA) y El modo de funcionamiento y las conexiones del fluido de control no son las conexiones correspondientes.
  • Página 126 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Accesorios y recambios ¡ATENCIÓN! ¡No realizar cambios en el producto! Daños materiales o riesgo de lesiones por cambios en el producto o piezas de repuesto incompatibles. ► Asegurar la instalación/aparato frente a un accionamiento involuntario.
  • Página 127 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 9.1.1 Montaje Válvula en versión básica Valve with stroke limiter/manual override Adapter 199 190 310...
  • Página 128 Válvula de membrana neumática DIASTAR 025 Manual de instrucciones Piezas de recambio Pos. Pieza d75 DN65 d90 DN80 d110 DN100 d160 DN150 Juego de piezas a presión completo 198 000 268 198 000 270 198 000 272 198 000 274...
  • Página 129 Manual de instrucciones Válvula de membrana neumática DIASTAR 025 Eliminación ► Antes de eliminar los materiales individuales, estos deben separarse en residuos reciclables, residuos normales y residuos especiales. ► Al eliminar o reciclar el producto, los componentes individuales y el embalaje, deben observarse las normas locales y disposi- ciones legales vigentes.
  • Página 130 GF Piping Systems Presencia en todo el mundo Nuestras compañías de venta y distribuidores aseguran el apoyo al cliente final en más de 100 países. www.gfps.com Argentina / Southern South America France Mexico / Northern Latin America Singapore Georg Fischer Central Plastics Sudamérica S.R.L. Georg Fischer SAS Georg Fischer S.A.
  • Página 131 GF 管道系统 气动隔膜阀 DIASTAR 025 操作说明书...
  • Página 132 GF 管道系统 原始操作说明书 免责条款 技术参数不具有约束力。该数据既不具备保证属性也不能保证质量和持久性。保留更改权。适用于一般销售条件。...
  • Página 133 操作说明书 气动隔膜阀 DIASTAR 025 目录 关于本文件 其他适用文件 符号 缩写 所用术语 安全说明 信号词的含义 按操作说明书操作 安全与责任 服务和操作人员须知 产品说明 常规使用 不按常规使用 EC 符合性声明 类型概览 构造与功能 识别 技术参数 安装 准备工作 安装过程 连接控制压力 投入运行 准备工作 压力测试 正常模式 运行期间的措施...
  • Página 134 气动隔膜阀 DIASTAR 025 操作说明书 维修 维修计划 清除和拆卸 更换隔膜 故障排除 附件和备件 ER53型电动位置反馈附件 备件清单 清洁...
  • Página 135 操作说明书 气动隔膜阀 DIASTAR 025 关于本文件 其他适用文件 文件 Georg Fischer 规划基础行业 700671687 数据表 www.gfps.com/is-manuals-valves 耐化学性 www.gfps.com 您可以在 Georg Fischer 销售公司或网站 www.gfps.com 获得这些资料。 符号 符号 含义 列项信息，无特定顺序。 • ► 处理要求：此处须采取某些措施。 有处理顺序的处理要求：此处须按规定的顺序采取某些措施。 缩写 缩写 含义 公称直径 公称压力 功能 FC/阀门关闭 功能 FO/阀门打开 功能 DA/双重作用...
  • Página 136 气动隔膜阀 DIASTAR 025 操作说明书 安全说明 该安全说明适用于“常规使用”中描述的用途。 该安全说明不包括以下情况： 安装、运行和维护时发生的意外情况。 • 操作人员对当地和现场的安全规定负责。 • 信号词的含义 本说明书中标注了警告提示，提醒使用者注意人身伤害和财产损失。务必阅读和遵守这些警告提示！ 危险！ 紧急危险！ 不遵守规定会造成死亡或重伤。 ► 采取措施避免危险。 警告！ 可能发生的危险！ 不遵守规定会造成重伤。 ► 采取措施避免危险。 小心！ 危险情况！ 不遵守规定会造成轻伤。 ► 采取措施避免危险。 提示！ 危险情况！ 不遵守规定会造成财产损失。 按操作说明书操作 操作说明书是产品的一部分，也是安全概念中的一个重要因素。 ► 阅读并遵守操作说明书。 ► 始终将操作说明书与产品置于一处。 ► 向后续所有产品使用者提供操作说明书。 安全与责任...
  • Página 137 操作说明书 气动隔膜阀 DIASTAR 025 服务和操作人员须知 本操作说明书涉及以下目标群体： 操作人员 操作人员需接受产品操作的培训并遵守安全规定。 服务人员 服务人员接受专业的技术培训并负责安装、投运以及维护工作。 危险！ 操作不当！ 错误安装、投运或维护可能会造成人身伤害和财产损失，甚至会危害环境。 ► 产品及配件的安装和投运仅由经过必要培训、拥有相关知识和经验的人员进行。 ► 定期指导人员了解当地工作安全和环境保护法规的所有适用事项，特别是关于压力管道。 危险！ 使用有害及未经批准的介质！ 使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。 不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。...
  • Página 138 气动隔膜阀 DIASTAR 025 操作说明书 产品说明 常规使用 气动隔膜阀 DIASTAR 025 仅在具有兼容性的工业管道系统中安装并隔绝、传递或控制经批准介质的流动。 仅允许在整个配件和所有部件的耐化学性范围内使用。 不按常规使用 除常规使用所述的用途外，任何其他用途都不符合预期， 因此不允许使用。如果在安全应用中安装或使用不合适的产品， 使用时可能会出现意外，造成人员伤害和财产损失 。当产品文件中明确规定和允许时，才能在安全应用中使用该产品。 Georg Fischer 管道系统股份公司对因使用不当造成的损失不负担任何责任。其风险仅由用户自己承担。 EC 符合性声明 制造商 Georg Fischer 管道系统股份公司，8201 沙夫豪森市（瑞士）声明，根据列出的一致性结构标准，下列机器是欧盟机械 指令 2006/42/EC，附件 II A 的机器，并且符合适用的机械指令要求。该机器的技术文件是根据该指令附件 VII，A 部分制定，机 器上的 CE 标志表明其一致性。此外，我们表明该机器符合欧盟其他相关指令。 产品组 类型名称 其他指令和一致性设计标准 气动隔膜阀...
  • Página 139 操作说明书 气动隔膜阀 DIASTAR 025 类型概览 DIASTAR 025 DIASTAR 025 DN65 DN80-150 构造与功能 3.5.1 构造 位置 名称 光学位置指示器 全塑料外壳PP-GF 先导压力的连接 B 先导压力的连接 A 连接部件 膜片材料识别器 阀体 紧固点...
  • Página 140 气动隔膜阀 DIASTAR 025 操作说明书 3.5.2 功能 功能 FC 功能 FO 功能 DA 静止状态下，阀门在弹力作用下关闭。 静止状态下，阀门在弹力作用下打开。 阀门未设定初始位置。通过在相应的连 当执行器受到压力（底部连接）时，阀 当执行器受到压力（顶部连接）时，阀 接处施加控制压力来打开和关闭阀门（ 门打开。释放压力，阀门在弹力作用下 门关闭。释放压力，阀门在弹力作用下 顶部连接用于关闭，底部连接用于打 关闭。 打开。 开）。 选择电磁阀和相关连接螺纹 功能 FC 带有用于底部连接的 3/2 先导式 功能 FO 带有用于顶部连接的 3/2 先导式 功能 DA 带有 4/2 或 5/2 先导式电磁阀。...
  • Página 141 操作说明书 气动隔膜阀 DIASTAR 025 识别 3.6.1 隔膜阀 位置 名称 订单编号 Type Ten d20DN15 阀体材料 功能原理 161624012 隔膜材料 PVC-U EPDM PN10 系列号 I Iz40.23-3 最大控制压力 Fail close [FC] Pmax 6bar CE 标志和认证 公称压力 0000000 000 swiss made 尺寸 www.gfps.com DIASTAR 型号...
  • Página 142 气动隔膜阀 DIASTAR 025 操作说明书 技术参数 3.7.1 规格 规格 经批准的介质 正常模式下 ， 不会对各自外壳和隔膜材料的物理及化学特性产生不利影响的液体和气体介质。 您可以在 Georg Fischer 销售公司或网站 www.gfps.com 获得耐化学性的相关资料。 Dimensionen d75/DN65 – d160/DN150, 2 1/2” – 6” PN10，从DN100开始：PN6 Druckstufen 阀体 材料 PVC-U, PVC-C, ABS, PP-H, PVDF, PVDF-HP 材料外壳 PP-GF30 (Polypropylen, 30% Glasfaserverstärkt) 活塞...
  • Página 143 操作说明书 气动隔膜阀 DIASTAR 025 3.7.2 空气连接 DIASTAR Six FC DIASTAR 025 G ¼" 提示！ 介质压力和弹簧叶片组之间的关系！ 驱动器的关闭力根据规定的 PN 压力等级。在低压介质和极强的驱动力下操作，会导致隔膜受损程度增加，例如 DIASTAR Six- teen (FC) 只能在介质压力 > PN6 下使用。 ► 减少弹簧叶片组的数量，可以延长低压介质的使用寿命。关于具体设计，请您联系 Georg Fischer 管道系统的负责人。 危险！ 减少弹簧叶片组的数量！ 减少弹簧叶片组可以削弱关闭力。通过增加介质压力，当弹簧叶片组缺少时，隔膜阀不会或不会完全关闭管道系统。这一过程可 能会受到影响。 ► 根据介质压力设计隔膜阀和弹簧叶片组。 3.7.3 控制压力 功能 FC 功能...
  • Página 144 气动隔膜阀 DIASTAR 025 操作说明书 3.7.4 控制数额 DIASTAR 025 DIASTAR 025 DIASTAR 025 [dm³] [dm³] [dm³] close open 75DN65 90DN80 110DN100 160DN150 3.7.5 压力等级 压力等级 最大控制压力 [bar] [bar] FO/DA EPDM PTFE 75DN65 90DN80 110DN100 160DN150 介质压力 单侧 在0巴的中压下。 在10巴的中压下。 在6巴的中压下。 提示：为了使配件达到最佳使用寿命，建议根据介质压力设置控制压力-参见控制压力图。PS 控制压力随公称直径 DN、隔膜材...
  • Página 145 操作说明书 气动隔膜阀 DIASTAR 025 3.7.6 控制压力图 Function FC with EPDM Diaphragm X 中压 Y 控制压力 DN80 DN100 DN65 DN150 PN (bar) Function FC with PTFE Diaphragm X 中压 DN65 Y 控制压力 DN100 DN80 DN150 PN (bar) Function FO/DA X 中压...
  • Página 146 气动隔膜阀 DIASTAR 025 操作说明书 3.7.7 流量 X 打开角度 (%) Y kv, Cv 值 (%) Opening angle 3.7.8 压力损失 x 流量 (l/min) y 压力损失 Δp (bar) Flow rate (l/min)
  • Página 147 操作说明书 气动隔膜阀 DIASTAR 025 安装 准备工作 危险！ 阀门不适合使用！ 该阀门具有产品特定的性能、安装尺寸和连接方式。使用不合适的阀门可能会导致人身伤害和财产损失，甚至会危害环境。 ► 检查阀门材料和介质的兼容性。 ► 根据铭牌，匹配管道系统的尺寸和阀门。 ► 确保压力等级、连接方式和连接维度符合使用条件。 危险！ 介质不受控泄露！ 如果管道中的压力没有完全释放，介质会不受控制地泄露出去。介质类型不同，存在受伤的风险。 ► 开启管道之前，要将其中的压力完全释放。 ► 如果存在有害、易燃、高温或易爆炸的介质，在释放压力前要将管道完全排空并清洗干净。此外，必须注意是否存在残留 物。 ► 通过相应的措施（如连接收集器），确保介质的安全收集。 ► 在阀门位于半开位置时，将阀门竖直排空并收集介质。 ► 虽然已进行排空，但阀门内仍可能存在有害介质残留物。 ► 穿戴适当的防护装备。 提示！ 错误储存和运输！ 处理不当可能会削弱产品的功能特性和质量。 ► 在原封包装中储存和运输。 ► 防止如光、灰尘、高温、潮湿、紫外线辐射和机械影响等有害物理影响。 ► 在交付条件下的存储。...
  • Página 148 气动隔膜阀 DIASTAR 025 操作说明书 安装过程 ► 始终在开放位置安装阀门。 危险！ 使用有害及未经批准的介质！ 使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。 不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。 小心！ 管道系统中的热膨胀力！ 如果在温度变化时阻止热膨胀，会导致轴向力和弯曲力。可能会损坏管道系统和阀门。 ► 确保通过阀门前后合适的固定点吸收力。 小心！ 管道未对齐！ 由于管道系统的张力引起的泄露，会导致人身伤害和/或财产损失。 ► 确保阀门和管道相互对齐。 4.2.1 法兰连接...
  • Página 149 操作说明书 气动隔膜阀 DIASTAR 025 连接控制压力 X 控制空气连接 G 1/4“ CLOSE O 通风孔 G 1/4“ OPEN 4.3.1 具有 FC / FO 功能的隔膜阀 具有 FC 功能的隔膜阀 具有 FO 功能的隔膜阀 ► 使用 3/2 压力先导阀（例如 PV94 或 MNL532）。 ► 根据需要，用一个空心螺钉将控制压力直接连接到执行器，或通过多个连接板和阀门终端远程连接。 4.3.2 具有 DA 功能的隔膜阀...
  • Página 150 气动隔膜阀 DIASTAR 025 操作说明书 投入运行 准备工作 检查是否正常工作：关闭阀门并重新打开。 清洗管道系统。 危险！ 外壳的上部松动了! 螺丝会随着时间的推移或由于热膨胀而松动，导致介质泄漏，造成财产损失和人身伤害，并危及环境。 ► 在调试前和正常运行期间，要定期横向拧紧螺母。 压力测试 阀门的压力测试与管道适用相同的说明（参见 Georg Fischer 规划基础行业中“加工和安装”这一章）。 确保所有阀门处于所需的打开位置或关闭位置。 当介质压力超过 10 bar 后，必须通过排气对控制介质进行节流并设置执行器的工作时间大约 3s。 在管路系统中填充测试介质并小心排出。 建立测试压力。 压力测试期间，检查阀门和连接处是否密封。 密封测试成功后，移去测试介质。 记录结果。 危险！ 管道系统泄漏！ 由于连接处密封性较差，可能会导致介质泄漏、造成人身伤害和财产损失，甚至会危害环境。 ► 投入运行前检查连接处的密封性。 ► 定期检查有无介质泄漏到外面。 ► 穿戴适当的防护装备。 危险！ 压力过大！...
  • Página 151 操作说明书 气动隔膜阀 DIASTAR 025 正常模式 运行期间的措施 危险！ 使用有害及未经批准的介质！ 使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。 不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。 危险！ 使用有害及易扩散的介质！ 高腐蚀性化学介质会造成材料腐蚀、人员伤害以及环境污染。未接触介质的部件可能会受到泄漏和扩散的影响，导致壳体螺母裂 开。 ► 根据使用条件和潜在危险对阀门进行定期检查，防止泄漏和损坏。 ► 在适当的时间间隔内拆卸并检查阀门是否磨损。 危险！ 将阀门作为具有危险介质的端阀进行操作！ 当阀门作为端阀使用时，腐蚀性介质可能会不受控地泄漏，造成人身伤害和财产损失以及环境污染。 ► 阀门开启前，对管道系统进行减压。...
  • Página 152 气动隔膜阀 DIASTAR 025 操作说明书 维修 维修计划 间隔 维修任务 定期执行 ► 检查顶部件和阀体间连接处是否泄漏。 每年 1-2 次 ► 连续打开或关闭隔膜阀，检查是否正常工作。 50,000 次启闭以及在下述工作条件下 在 20°C 下和水中，公称 ► 检查阀体。 压力小于 6 bar ► 拆卸驱动器并检查隔膜是否损坏。 ► 更换损坏的隔膜。 ► 在存在偏差的操作条件下（如高温、介质受损），建议进行更频繁的检查。 警告！ 定期检查磨损情况！ 操作中与介质接触的部件会受到磨损。频繁地移动位置或使用具有化学腐蚀性和污染性的介质，会导致维修更加频繁。 ► 根据使用条件和潜在危险对阀门的外观和功能进行定期检查，防止泄漏和损坏。 ► 在适当的时间间隔内拆卸阀门并检查阀门内部是否磨损。 ► 根据阀门的操作条件和产生的重量来调整其维修频率。...
  • Página 153 操作说明书 气动隔膜阀 DIASTAR 025 清除和拆卸 危险！ 介质不受控泄露！ 如果管道中的压力没有完全释放，介质会不受控制地泄露出去。介质类型不同，存在受伤的风险。 ► 开启管道之前，要将其中的压力完全释放。 ► 如果存在有害、易燃、高温或易爆炸的介质，在释放压力前要将管道完全排空并清洗干净。此外，必须注意是否存在残留 物。 ► 通过相应的措施（如连接收集器），确保介质的安全收集。 ► 在阀门位于半开位置时，将阀门竖直排空并收集介质。 ► 虽然已进行排空，但阀门内仍可能存在有害介质残留物。 ► 穿戴适当的防护装备。 危险！ 使用有害及未经批准的介质！ 使用未经批准的具有化学腐蚀性或高温介质会造成材料腐蚀、人员伤害以及环境污染。 不接触介质的部件可能会由于阀门内部泄露而遭受腐蚀。 ► 请遵守使用介质的安全数据表和相关安全规定。 ► 检查阀门材料和介质的兼容性。 ► 不使用未经批准的介质。 ► 定期检查阀门的磨损情况，必要时进行维修。 ► 穿戴适当的防护装备。 ► 对于高温介质：仅在已冷却的设备上工作。 ► 如果对于已批准介质有疑问，请联系 Georg Fischer 管道系统销售公司。...
  • Página 154 气动隔膜阀 DIASTAR 025 操作说明书 更换隔膜 隔膜的更换频率取决于操作周期的数量和所用的介质。通过对上部的专业拆卸对隔膜进行检查。 提示！ 隔膜易磨损！ 大量使用导致磨损程度增加，必须频繁进行更换。如果隔膜受损或发生泄露可能造成人员伤害及财产损失。 ► 根据使用程度定期检查隔膜和密封圈，必要时进行更换。 ► 按铭牌参数仅更换与阀门兼容的隔膜。 小心！ 更换整个隔膜组！ 如果使用带有 EPDM 或 FKM 的 PTFE 隔膜，则必须更换这两个隔膜。 ► 确保这两个隔膜都已更换。 警告！ 隔膜旋拧错误！ 如果隔膜未按规定正确拧入内壳，可能会导致泄漏和材料损坏。不再保障阀门的功能。 ► 将隔膜正确拧入内壳。 危险！ 不要润滑壳体螺母！ 使用润滑剂，特别是在非结晶态塑料上使用，会导致阀体出现应力开裂。这可能会接触到有害介质。不再保障阀门的功能。 ► 不要在壳体螺母和阀体的螺纹连接处使用润滑剂。 7.3.1 拆除密封膜片 在任何隔膜阀中，膜片是受力最大的部分。除了机械应力外，膜片还会受到流动介质的磨损。强烈建议在每50000次动作后检查 膜片。如果流动介质是泥浆状的或含有具有研磨作用的颗粒，建议更频繁地检查。膜片的检查可以通过拆卸阀体来进行。 要做到这一点，请卸下将流量体固定在中间件上的螺丝。 DN65 DN80-150 弹性体膜片配有一个压入式螺纹螺栓，可以通过逆时针旋转来拆卸。聚四氟乙烯膜片配有卡口固定装置。将隔膜向任何方向旋转...
  • Página 155 操作说明书 气动隔膜阀 DIASTAR 025 警告！ 预装弹簧组件！出来了。 具有故障安全关闭(FC)功能的阀门配备了预载弹簧组件。通过松开流体上的紧固螺钉，弹簧组件被释放到这样一个程度，即执行 器可以在没有额外设备的情况下被打开。 具有 „弹簧力开启“（FO）功能的阀门没有预装弹簧组件，执行机构只能在工厂打开。关于详细的安装说明，请参考与符合要求的 备件包一起提供的安装说明。 ► 不要自己用功能阀打开阀门。 7.3.2 安装密封膜片 按相反的顺序进行。 ► 横向拧紧螺栓或螺母。 类型 横向拉紧 DN65 DN80-150 拧紧力矩 拧紧扭矩 Inch 2 1/2 提示：对于装有冲程限制的阀门，建议在重新组装之后再调整阀门。...
  • Página 156 气动隔膜阀 DIASTAR 025 操作说明书 故障排除 故障 可能的原因 故障排除 法兰连接处向外泄露 温度变化 ► 拧紧连接处，必要时更换密封圈。 有缺陷的密封圈 ► 更换密封圈。 联管螺母向外泄露 联管螺母和阀体的连接处松动 ► 手动拧紧连接处。 有缺陷的密封圈 ► 更换密封圈。 阀体和壳体螺母连接处泄露 壳体螺母未正确拧紧 ► 拧紧壳体螺母。 隔膜受损 ► 更换隔膜。 阀体存在缺陷 ► 检查阀体的受损情况，必要时更换。 隔膜未正确安装/对齐 ► 检查隔膜是否正确安装。 阀座/通孔泄露 隔膜受损 ► 更换隔膜。 控制介质从未连接的空气接口处泄漏...
  • Página 157 操作说明书 气动隔膜阀 DIASTAR 025 附件和备件 小心！ 不要对产品进行任何更改！ 由于对产品或不兼容性备件进行修改，造成材料损坏和/或有受伤风险。 ► 确保装置/设备安全，防止意外操作。 ► 不使用存在缺陷的备件。 小心！ 备件有误！ 只有 Georg Fischer 管道系统阀门型号指定的原厂备件才能用于进行更换。 ► 仅使用 Georg Fischer 管道系统原厂备件，其规格符合铭牌的要求。 ER53型电动位置反馈附件 类型 开关类型 最大开关容量 订单号 ER53-1 微动开关 AG, Ni 250V ≈ 10A 199 190 293 ER53-2 带金触点的微动开关Au...
  • Página 158 气动隔膜阀 DIASTAR 025 操作说明书 9.1.1 安装 基本版的阀门 带行程限制器/手动控制的阀门 Adapter 199 190 310...
  • Página 159 操作说明书 气动隔膜阀 DIASTAR 025 备件清单 组成部分 位置。 器件 d75 DN65 d90 DN80 d110 DN100 d160 DN150 压缩套 198 000 258 198 000 270 198 000 272 198 000 274 用于EPDM膜片。 由以下部分组成 压缩体 膜片支架 (DN65) 螺钉 压缩套 198 000 269 198 000 271...
  • Página 160 气动隔膜阀 DIASTAR 025 操作说明书 清洁 ► 在处理不同材料之前，按照可回收垃圾、普通垃圾和特殊垃圾进行分类。 ► 在处理或回收产品时，单个部件和包装时，要遵守当地的法律法规和条例。 ► 遵守国家特定的法规、标准和指令。 警告！ 受污染的部件！ 产品的部件可能会被有害健康和环境的介质污染，因此简单的清洁是不够的！这些介质可能会造成人身伤害和环境污染。处理产 品前： ► 收集泄漏的介质并按照当地法规进行处理。 ► 查阅所用介质的安全数据表。 ► 中和产品中的所有介质残留物。 ► 根据当地法规对材料（塑料、金属等）进行分类和处理。...
