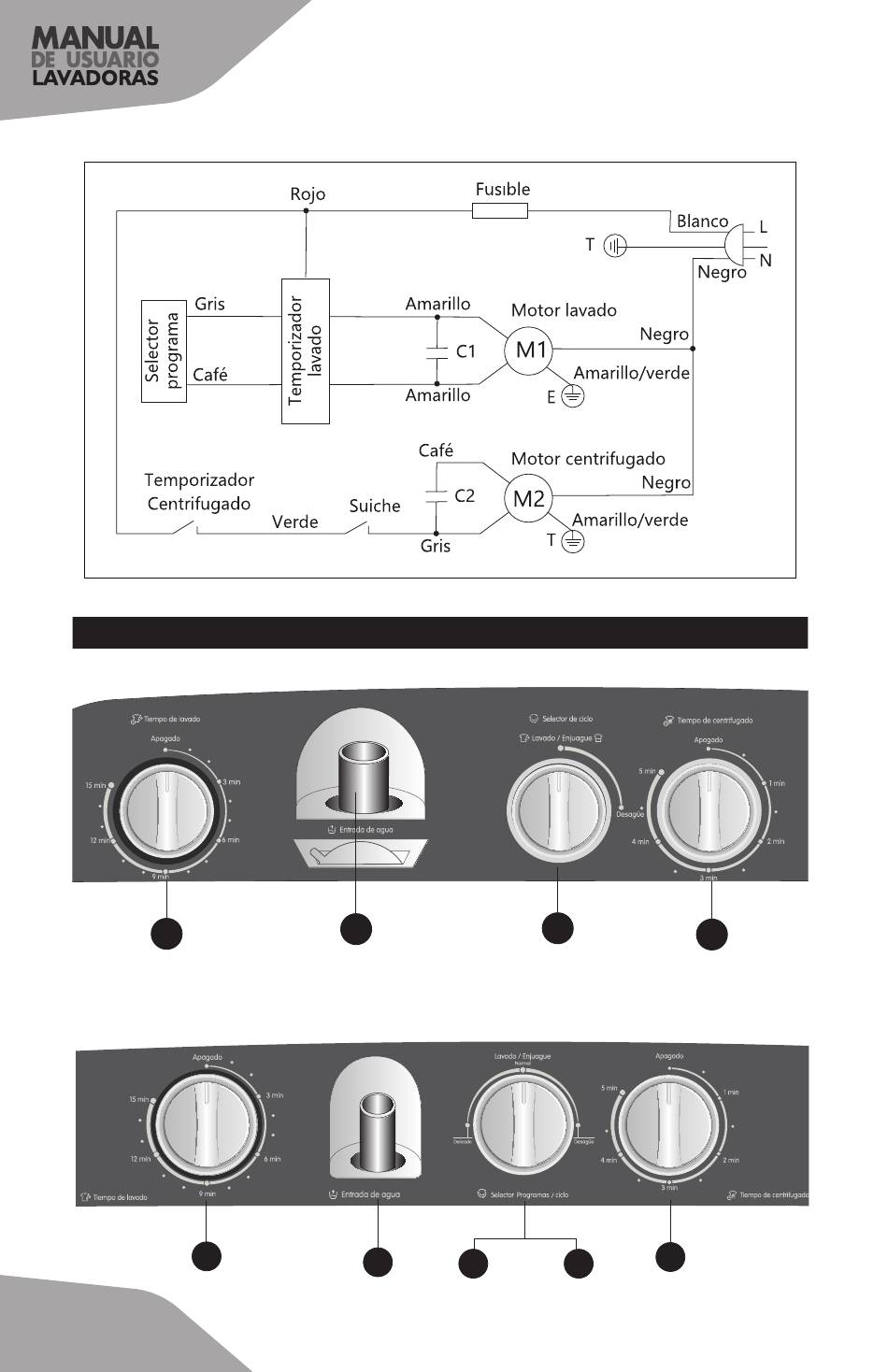

Diagrama eléctrico LAV OASIS 10,5 BL / LAV OASIS 13 BL
Amarillo/ verde
Figura 15
OPERACIÓN Y FUNCIONAMIENTO

Panel de control LAV OASIS 7 KG SA BL

4
3
5
1

Panel de control LAV OASIS 10,5 BL

5
1
2 4
3
12
