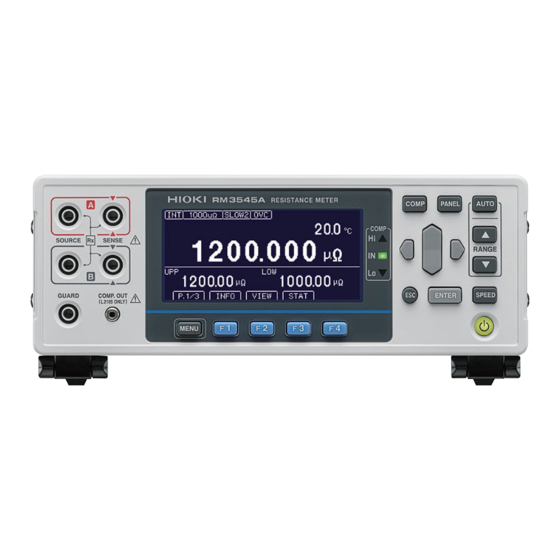

RM3545A-1 RM3545A-2 Guía de Inicio MEDIDOR DE RESISTENCIA RESISTANCE METER Lea atentamente antes de usar. Conserve para consultar más adelante. Cuando usa el instrumento por primera Resolución de problemas Información de seguridad Mantenimiento y servicio p.10 Nombres de las piezas y funciones Visualización de errores...
Página 3
Comprobación del contenido del Introducción paquete Gracias por elegir el medidor de resistencia Hioki RM3545A-1, RM3545A-2. Para garantizar su capacidad de aprovechar Cuando reciba el instrumento, procure inspeccionarlo para al máximo el instrumento a largo plazo, lea este manual detectar daños o cualquier otro problema antes de usarlo. Si atentamente y manténgalo a su alcance para consultas...
Página 4
íntegra antes del envío. Sin embargo, si utiliza el instrumento de un modo no descrito en este manual, es posible que anule las características de seguridad proporcionadas. Antes de utilizar el instrumento, lea atentamente las siguientes precauciones de seguridad. HIOKI RM3545E969-00...
Página 5
Si el instrumento tiene puntas dañadas, puede fuerza electromotriz (una batería o una generar una descarga eléctrica. Póngase en contacto fuente de alimentación), tome las medidas con su distribuidor o vendedor autorizado de Hioki. adecuadas para proteger el instrumento de cortocircuitos. ATENCIÓN De lo contrario, podría dañar el instrumento o...
Página 6
Siga estos pasos antes de cablear el con su distribuidor o vendedor autorizado de Hioki. conector EXT. I/O del instrumento. 1. Apague el instrumento y el dispositivo que conectará.
Página 7
Tecla MENU Ranura del Muestra la pantalla de ajustes o Instale el multiplexor Z3003. (Máx. 2) cambia de página. multiplexor (Solo RM3545A-2) Terminal COMP. Conecte el accesorio comparador LED L2105. *1. Controlador programable HIOKI RM3545E969-00...
Página 8
(8.46 pulgadas de ancho 3.15 pulgadas de contactos de energía, prueba de aumento de × alto 12.07 pulgadas de profundidad) (se temperatura, etc. excluyen las partes sobresalientes) Peso Aproximadamente 2.7 kg (6.0 lb) (RM3545A-1) Aproximadamente 3.4 kg (7.5 lb) (RM3545A-2) HIOKI RM3545E969-00...
Página 9
Voltaje residual 1 V o menos (corriente de (14) Compensación del voltaje de desplazamiento carga: 50 mA) Consulte: Manual de instrucciones “4.8 Compensating 0.5 V o menos (corriente de for Thermal EMF Offset (OVC Function)” carga: 10 mA) Corriente 50 mA/canal máxima de salida HIOKI RM3545E969-00...
Página 10
Reparación e inspección ADVERTENCIA No intente modificar, desmontar ni reparar el instrumento. Esto podría producir lesiones corporales o incendios. Sustituya el fusible usado por un fusible con el valor nominal correcto. Vuelva a colocar el soporte del fusible. HIOKI RM3545E969-00...
Página 11
Si se sospecha que hay daños, lea la sección “Antes de enviar el instrumento para su reparación” para corregir el problema. Si esto no le resulta útil, póngase en contacto con su distribuidor o vendedor autorizado de Hioki. Antes de devolverlo para su reparación...
Página 12
El ajuste de Apague la escala o configure escala compensación es correctamente el ajuste. incorrecto. Puntas de medición Las puntas de medición Compruebe las conexiones. no están conectadas adecuadamente. Consulte “Los valores medidos son inestables.” (p. 1 2). HIOKI RM3545E969-00...
Página 13
No asigne unidades que no se hayan conectado a los canales. No se muestra nada. El rango automático Consulte “El rango no selecciona ningún automático no selecciona rango. ningún rango. (El rango no es adecuado).” (p. 1 4) HIOKI RM3545E969-00...
Página 14
Los ajustes están mal Controle los ajustes. configurados. Se ha utilizado un La sonda de temperatura sensor de temperatura 9451 no es compatible. distinto del especificado. HIOKI RM3545E969-00...
Página 15
No hay ningún panel guardado El instrumento no Cambie la señal LOAD o vuelva a panel. con el número de panel que puede cargar un guardar el panel antes de activar la intenta cargar. panel que no se ha señal LOAD. guardado. HIOKI RM3545E969-00...
Página 16
La señal BCD_LOW no se Controle la señal BCD_LOW (de lo contrario, no se RANGE_OUT. controla. generará la señal RANGE_OUT). Los canales del La señal MUX no está encendida. Encienda la señal MUX. multiplexor no pueden cambiarse con la señal LOAD. HIOKI RM3545E969-00...
Página 17
No conecte las puntas de medición a los terminales de medición conectadas a los terminales de en la parte delantera del instrumento al usar el multiplexor. canal del multiplexor. medición en la parte delantera del No se puede cargar el instrumento. multiplexor. HIOKI RM3545E969-00...
Página 18
Las puntas de medición No conecte las puntas de medición a los están conectadas a los terminales de medición en la parte delantera del terminales de medición instrumento al usar el multiplexor. en la parte delantera del instrumento. HIOKI RM3545E969-00...
Página 19
EXT. Además, no podrá usar la función de memoria de la función de comunicación. • Al usar el multiplexor en modo de 2 hilos, se deshabilita la función de verificación de contacto. Además, no podrá usar los Ω rangos de 1000 m o menos. HIOKI RM3545E969-00...
Página 20
Visualización de errores Cuando se muestra un error en la pantalla LCD, se requiere una reparación. Póngase en contacto con su distribuidor o vendedor autorizado de Hioki. Pantalla Descripción Solución +OvrRng/-OvrRng Se supera el rango Elija el rango adecuado. CONTACT TERM.A...
Página 21
Si el error se sigue produciendo, solicite la reparación del instrumento. Además, asegúrese de usar un fusible que Hioki especifique para su reemplazo. Fusible especificado: F1.6AH/250 V (sin arco × voltaico) 20 mm 5 mm de diámetro...
Página 22
Ingrese la contraseña para el modo de ajuste. INFO:041 Password is wrong. La contraseña del modo de ajuste es incorrecta. Ingrese la contraseña correcta. INFO:080 Self-calibration is set to ″manual″. La medición de calibración automática está configurada en MANU. HIOKI RM3545E969-00...
