Art.Nr.
5911263915
AusgabeNr.
5911263915_1001
Rev.Nr.
24/10/2023

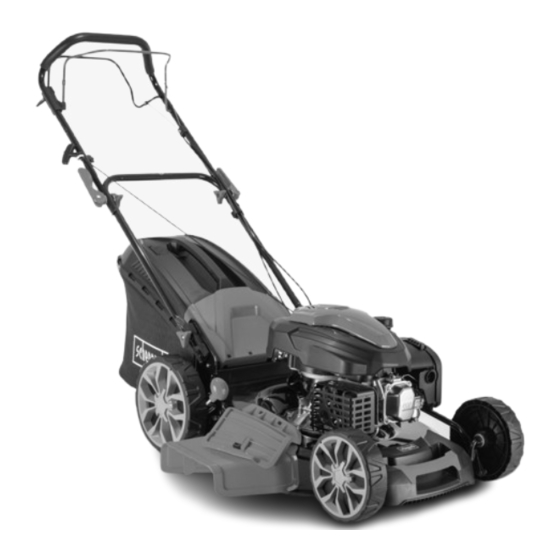

PML53-225S
Benzin-Rasenmäher
DE
Originalbetriebsanleitung
Petrol lawnmower
GB
Translation of original instruction manual
Tondeuse à gazon thermique
FR
Traduction des instructions d'origine
Tosaerba a benzina
IT
La traduzione dal manuale di istruzioni originale
Benzine grasmaaier
NL
Vertaling van de originele gebruikshandleiding
Cortacésped de gasolina
ES
Traducción del manual de instrucciones original
Benzínová sekačka na trávu
CZ
Překlad originálního návodu k obsluze
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
7
23
37
52
67
82
97
ACHTUNG!:
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!:
Read the manual carefully before operating this machine!
ATTENTION!:
Lire attentivement la notice avant toute mise en route !
Benzínová kosačka na trávu
SK
Preklad originálneho návodu na obsluhu
Benzines fűnyíró
HU
Eredeti használati utasítás fordítása
Bensiini-muruniiduk
EE
Originaalkäitusjuhendi tõlge
Bensiinikäyttöinen ruohonleikkuri
FI
Käännös alkuperäisestä käyttöohjeesta
Benzindrevet græsslåmaskine
DK
Oversættelse fra den oprindelige
Бензинова градинска косачка
BG
Превод на оригиналното ръководство за
експлоатация
Bensín sláttuvél
IS
Þýðing á upprunalegum notkunarleiðbeiningum
111
125
139
152
166
betjeningsvejledning
180
196
