Conducción y Mantenimiento - HA32PX
iAtención!
Si los ejes no están completamente
sacados o completamente
recogidos, el zumbador sonará en
continuo y la translación será
cortada.
iAtención!
Si los dos gatos de estabilización
están sacados, los mandos de
extensión de los ejes están
momentáneamente indisponibles.
iAtención!
Asegurarse de que la barquilla no
pueda tocar el suelo cuando se
eleve el eje delantero (palanca ref. 3,
foto 7, página 31).
0,5 m mini
1,7 ft mini
iAtención!
Antes de recoger los ejes, conviene
asegurarse de que la máquina esté
completamente replegada, que el
pendular esté por debajo de la línea
horizontal y que la torreta esté
situada en el eje correspondiente.

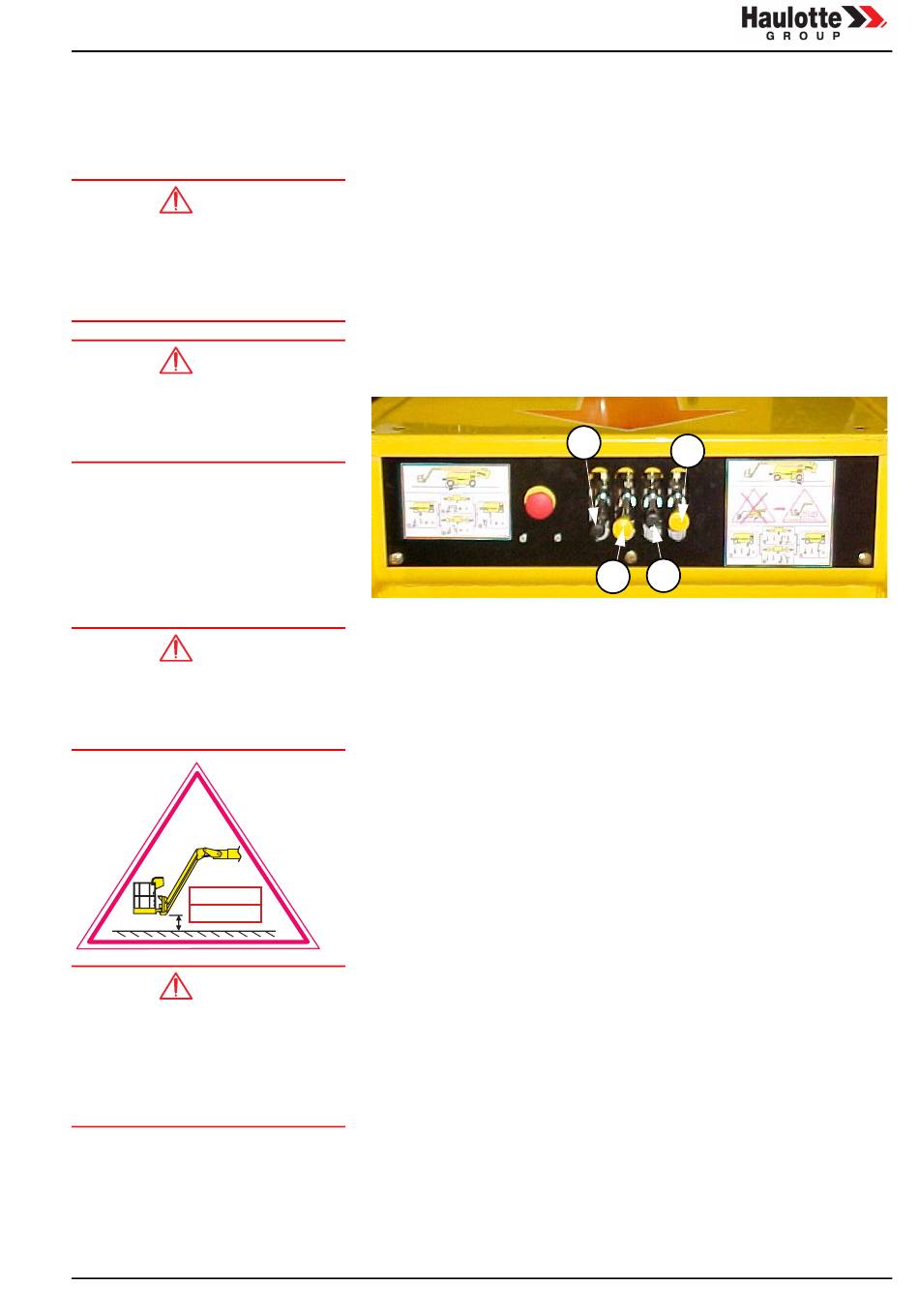

Las palancas largas ref. 1 y 2, Foto 7 corresponden al eje fijo (parte
posterior de la máquina) y las palancas cortas ref. 3 y 4 corresponden al
eje oscilante (parte delantera de la máquina).
Las palancas marca 1 y 3 accionan el descenso de los gatos y, por
consiguiente, la subida del chasis.
Las palancas ref. 2 y 4 controlan la salida y la entrada de los ejes.
Para sacar los ejes:
• Con la máquina arrancada, ponga la llave del conmutador (ref. 17,
foto 1, página 26) de selección del pupitre de conducción en la posi-
ción "ejes" (pictogramas - círculo negro). En esta posición, los man-
dos de los pupitres "barquilla" y "torreta" quedan anulados.
• Baje la palanca ref. 1, Foto 7, para hacer subir la parte posterior del
chasis.
• Cuando las ruedas del eje ya no toquen el suelo, baje la palanca ref.
2 para accionar la salida del eje, manteniendo al mismo tiempo la pa-
lanca ref. 1 bajada.
• Cuando el eje esté completamente sacado (el zumbador para de so-
nar), suelte la palanca ref. 2 y levante la palanca ref. 1 hasta que el
gato de elevación del chasis esté completamente recogido.
• Proceder de igual manera con las palancas ref. 3 y 4.
Para recoger los ejes:
• Con la máquina replegada, ponga la llave del conmutador (ref. 17,
Foto 1, página 26) de selección del pupitre de conducción en la posi-
ción "ejes" (pictogramas - círculo negro). En esta posición, los man-
dos de los pupitres "barquilla" y "torreta" quedan anulados.
• Baje la palanca ref. 3, Foto 7, para hacer subir la parte delantera del
chasis.
• Cuando las ruedas del eje ya no toquen el suelo, suba la palanca ref.
4 para accionar la recogida del eje, manteniendo al mismo tiempo la
palanca ref. 3 bajada.
Foto7
1
4
3
2
31
