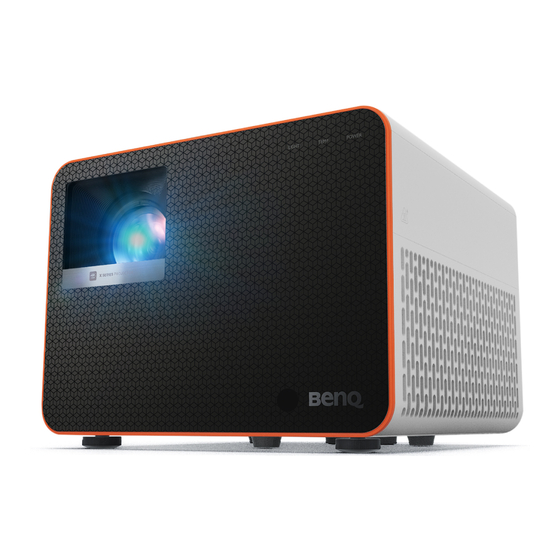

Manuales relacionados para BenQ X3100i
Resumen de contenidos para BenQ X3100i
- Página 1 Proyector digital Manual del usuario Proyector de juegos de consola I X3100i V 1.00...
- Página 2 Información de garantía y copyright Garantía limitada BenQ garantiza este producto frente a cualquier defecto de materiales y fabricación en condiciones de almacenamiento y utilización normales. Para efectuar cualquier reclamación en garantía se exigirá una prueba de la fecha de compra.
- Página 3 Contenido Información de garantía y copyright ................2 Instrucciones de seguridad importantes .................4 Introducción ........................7 Contenido del paquete ...................... 7 Instalar la Transmisión multimedia de HDMI QS02 ............8 Vista exterior del proyector ....................9 Terminales........................10 Controles y funciones..................... 11 Colocación del proyector ....................
- Página 4 Instrucciones de seguridad importantes El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto.
- Página 5 7. No utilice las fuentes de luz durante más 10. No obstruya los orificios de ventilación. tiempo del indicado para dichas fuentes. - No coloque este proyector sobre una manta, otro tipo de ropa de cama o cualquier otra superficie blanda. - No cubra este proyector con un paño ni con ningún otro artículo.
- Página 6 40°C/104°F. la toma de corriente y póngase en - Lugares en los que la altitud supere los contacto con BenQ para su reparación. 3000 metros (10000 pies). Grupo de riesgo 2 1. De acuerdo con la clasificación de seguridad fotobiológica de fuentes de...
- Página 7 Introducción Contenido del paquete Saque con cuidado el contenido y compruebe que tiene todos los artículos indicados a continuación. Si falta alguno de ellos, póngase en contacto con su proveedor. Accesorios estándar Mando a distancia Cable de Proyector Kit de pies de ajuste con pilas alimentación Transmisión...
- Página 8 • No deje el mando a distancia ni las pilas en un lugar con mucha humedad o con una temperatura muy elevada, como la cocina, el baño, una sauna, una terraza o un vehículo cerrado. • Sustitúyalas por pilas de un tipo idéntico o equivalente al recomendado por el fabricante. •...
- Página 9 Vista exterior del proyector 1. Perilla de ajuste de desviación de la lente 7. Sensor de infrarrojos del mando a Ajusta la posición vertical de la imagen distancia proyectada. 8. Pies de ajuste 2. Panel de control externo 9. Panel de conectores Consulte Controles y funciones en la Consulte...
- Página 10 Terminales 1. Puerto de entrada HDMI (versión 2.0b) 4. Puerto USB 2.0 Tipo-A (Actualización de firmware, Lector multimedia) 2. Puerto de entrada HDMI (versión 2.0b) 5. Puerto de salida de audio SPDIF 3. Terminal de salida de 12 V de CC Activa dispositivos externos como una 6.
- Página 11 Controles y funciones Proyector y mando a distancia Todas las pulsaciones de teclas que se describen en este documento están disponibles en el mando a distancia o en el proyector. ENCENDIDO Activa o desactiva el modo en espera Activa/desactiva el menú de del proyector.
- Página 12 5. Teclas de flecha ( , Cuando el menú de visualización en Pulse sin soltar para activar el asistente de pantalla (OSD) o el menú de Android TV voz o la búsqueda por voz. Mantenga está activado, estas teclas se utilizan pulsada este botón y hable al micrófono de como flechas de dirección para la parte superior del mando a distancia...
- Página 13 Alcance eficaz del mando a distancia El mando a distancia debe mantenerse en un ángulo de 30 grados perpendicular a los sensores de infrarrojos del proyector para que funcione correctamente. La distancia entre el mando a distancia y los sensores debe ser inferior a 8 metros (aprox. 26 pies). Asegúrese de que no haya ningún obstáculo entre el mando a distancia y los sensores de infrarrojos que pueda obstruir la trayectoria del haz de infrarrojos.
- Página 14 Adquiera el kit de detrás de la pantalla. Necesitará una montaje en el techo para proyectores pantalla especial de retroproyección y el BenQ para instalar el proyector en el kit de montaje en el techo para techo. proyectores BenQ.
- Página 15 Obtención del tamaño de imagen proyectada preferido La distancia desde la lente del proyector hasta la pantalla, la configuración del zoom y el formato de vídeo son factores que influyen en el tamaño de la imagen proyectada. Dimensiones de proyección •...
- Página 16 Todas las medidas son aproximadas y pueden variar respecto a los tamaños reales. BenQ recomienda que, si va a instalar el proyector de manera permanente, antes de hacerlo, pruebe físicamente el tamaño y la distancia de proyección utilizando el proyector real en el lugar donde vaya a instalarlo a fin de dejar espacio suficiente para adaptarse a las características ópticas del mismo.
- Página 17 (Long. máx. = 25 mm; Long. mín. = 20 mm) 73.46 146.92 Unidad: mm Consulte el manual de usuario del kit de montaje o póngase en contacto con un centro de servicio BenQ si se producen problemas de instalación. Colocación del proyector...
- Página 18 Ajuste de la posición del proyector Desviación de la lente de proyección El control de desviación de la lente le ofrece flexibilidad para instalar el proyector. Permite al proyector desviarse del centro de la pantalla. El desplazamiento de la lente se expresa por medio de un porcentaje, en función de la altura o del ancho de la imagen proyectada.
- Página 19 Ajuste de la imagen proyectada Ajuste del ángulo de proyección Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí la imagen proyectada aparece con deformación trapezoidal. Puede enroscar las bases de ajuste para ajustar el ángulo horizontal.
- Página 20 Corrección de la deformación trapezoidal La deformación trapezoidal hace referencia a la situación en la que la imagen proyectada se convierte en un trapecio debido a la proyección en ángulo. Para corregir la imagen distorsionada: 1. Visualice la página de corrección de Def. trapez.
- Página 21 Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: 1. Apagar todo el equipo antes de realizar cualquier conexión. 2. Utilizar los cables de señal correctos para cada fuente. 3. Insertar los cables firmemente. Dispositivo de A/V Ordenador portátil o de sobremesa HDMI HDMI HDMI...
- Página 22 • Utilice OK para confirmar el elemento del menú seleccionado. Paso 1: Especifique la Posición proyector. Para más información sobre la posición del proyector, consulte Elección de una ubicación en la página Paso 2: Recordatorio para usar el mando a distancia de BenQ Android TV suministrado 22 Funcionamiento...
- Página 23 Para obtener más información sobre la deformación trapezoidal, consulte Corrección de la deformación trapezoidal en la página Paso 6: Siga las instrucciones que aparecen en pantalla para sincronizar el mando a distancia de BenQ Android TV con la Transmisión multimedia de HDMI QS02. Funcionamiento...
- Página 24 Aparecerá el mensaje de bienvenida. 4. Si le pide que introduzca una contraseña, pulse las flechas de dirección para introducir una contraseña de 6 dígitos. Consulte Uso de la función de contraseña en la página 5. Encienda todo el equipo conectado. 6.
- Página 25 Configurar la Transmisión multimedia de HDMI QS02 Antes de empezar Compruebe que tiene: • Una conexión a Internet Wi-Fi • Una cuenta de Google Configure su dispositivo Hay tres opciones para configurar su dispositivo: • Configuración rápida utilizando un teléfono Android •...
- Página 26 Visualice la pantalla de inicio de Android TV • Para más información, visite https://support.google.com/androidtv/. • Consulte la documentación del usuario de QS02 para obtener más instrucciones de funcionamiento. 26 Funcionamiento...
- Página 27 Utilización de los menús El proyector está equipado con dos tipos de menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. El menú OSD Básico ofrece las funciones de menú principales mientras que el menú OSD Avanzado ofrece funciones de menú completas. Para acceder al menú...
- Página 28 Las capturas de pantalla de la OSD sirven solo para fines de referencia y pueden diferir del diseño real. Protección del proyector Uso de un cierre de seguridad para el cable El proyector debe instalarse en un lugar seguro para evitar su robo. En caso contrario, compre un cable de seguridad para garantizar la seguridad del proyector.
- Página 29 3. Póngase en contacto con el centro local de de atención al cliente de BenQ. asistencia técnica de BenQ para que le ayuden a Código de recuperación: descodificar el número. Es posible que deba CJ-2014-541638 presentar el justificante de compra del proyector para verificar que es un usuario autorizado.
- Página 30 Cambio de la señal de entrada El proyector se puede conectar a múltiples Fuente dispositivos a la vez. Sin embargo, solo puede mostrar una pantalla completa en cada momento. Al encenderlo, el proyector busca automáticamente HDMI-1 las señales disponibles. HDMI-2 Si quiere que el proyector busque automáticamente Android TV las señales, asegúrese de que el menú...
- Página 31 Presentación a partir de un Lector de medios El puerto USB Tipo-A del proyector le permite leer/reproducir los archivos de audio/vídeo guardados en una unidad flash USB conectada al proyector. Esta opción puede eliminar la necesidad de una fuente de ordenador. Formatos de archivo compatibles Audio Vídeo...
- Página 32 Apagado del proyector 1. Pulse y aparecerá un mensaje de confirmación. Si no responde en unos segundos, el mensaje desaparecerá. 2. Pulse por segunda vez. El indicador de encendido parpadeará en naranja, la fuente de luz de proyección se apagará y los ventiladores continuarán funcionando durante aproximadamente 15 segundos para enfriar el proyector.
- Página 33 Funcionamiento del menú Tenga en cuenta que los menús que aparecen en pantalla (OSD) varían según el tipo de señal seleccionada y el modelo de proyecto que utiliza. Los elementos del menú están disponibles cuando el proyector detecta al menos una señal válida.
- Página 34 Modo juego aut. Activado/Desactivado/Restablecer SettingXchange Brillo 0–100 Contraste 0–100 Nitidez 0–15 Selec. de gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Nativo (para el modo de imagen Bright) Temperatura de Normal/Frío/Cálido (para los demás color modos de imagen) Ganancia R/ Ajuste de Ganancia G/ 0–200 temperatura de...
- Página 35 Rest. modo Restablecer/Cancelar imagen actual Descripciones de función Menú Descripciones El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada. •...
- Página 36 • 3D Idóneo para reproducir imágenes 3D y clips de vídeo 3D. Este modo sólo está disponible cuando se detecta contenido 3D. • HDR10/HDR10 (WCG) Ofrece efectos de Alto rango dinámico con mayores contrastes de brillo y colores para películas HDR Blu-ray o juegos HDR. Tras detectar automáticamente metadatos o información EOTF en el contenido HDR, el proyector cambiará...
- Página 37 4. Pulse para resaltar Renombrar modo de imagen y pulse OK. Aparecerá la página Renombrar modo de imagen. 5. Pulse OK para activar el teclado. 6. Pulse / / / para seleccionar el carácter que desee, y pulse OK Ajustes de modo para confirmar la selección.
- Página 38 Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen. • 1,8/2,0/2,1/BenQ: Seleccione estos valores de acuerdo con sus preferencias. • 2,2/2,3: Aumenta la media de brillo de la imagen. Ideal para un ambiente iluminado, una sala de reuniones o el salón de su casa.
- Página 39 Cuando se seleccione Bright para el Modo de imagen, el color de la temperatura cambiará a Nativo y no se podrá cambiar. • Nativo: con la temperatura de color original de la fuente de luz y más brillo, este ajuste es adecuado para entornos en los que se necesita mucho brillo, por ejemplo, cuando proyecta imágenes en habitaciones con suficiente iluminación.
- Página 40 Si ha seleccionado Balance de blanco (W), podrá ajustar los niveles de contraste del rojo, verde y azul seleccionando Ganancia R, Ganancia G y Ganancia B. Para restablecer toda la configuración a los valores predeterminados de fábrica, seleccione Restablecer y pulse OK. Saturación es la cantidad de ese color en una imagen de vídeo.
- Página 41 2. Menú principal: Audio Estructura Menú Opciones Modo sonido Cine/Música/FPS/SPG/RCG/Usuario 100Hz -10 – +10 300Hz -10 – +10 1kHz -10 – +10 Ecual. de sonido 4kHz -10 – +10 10kHz -10 – +10 Restablecer Ecual. de sonido Salida de audio treVolo/S/PDIF/Audio Return+/Toma de 3,5 mm Formato salida de audio Automática/LPCM/RAW (Hasta 7.1)/RAW+ (objetos)
- Página 42 Selecciona la salida de audio de los altavoces internos o externos. Para disfrutar de este efecto de sonido digital S/PDIF, asegúrese de que el conector SPDIF del proyector esté conectado a un sistema de audio compatible. Salida de audio Para disfrutar de este efecto de sonido Audio Return+, no olvide activar la función eARC/ARC desde su barra de sonido también.
- Página 43 3. Menú principal: Pantalla Estructura Menú Opciones Relación de aspecto Automática/4:3/16:9 Búsqueda auto. de Desactivado/Activado fuente Renom. fuente HDMI-1/HDMI-2 Automática/Secuencial fotog/ Modo 3D Empaque cuadros/Superior-Inf./ Lado a lado/Desactivado Invertir Sincr 3D Desactivar/Invertir Formato de señal Automática/Limita./Lle. HDMI-1/HDMI-2/ Ecualizador Automática/1/2/3/4/5 Android TV EDID HDMI-1/HDMI-2 Mejorado/Estándar...
- Página 44 Cambia el nombre de la fuente de entrada actual por el nombre que desee. En la página Renom. fuente: 1. Pulse OK para visualizar el teclado en pantalla. 2. Pulse / / / para seleccionar cada dígito/letra que desee y pulse OK Renom.
- Página 45 • Formato de señal Permite seleccionar un rango de color RGB adecuado para corregir la precisión de color. • Automática: permite seleccionar automáticamente un rango de color adecuado para la señal HDMI entrante. • Limita.: permite utilizar el rango Limitada RGB 16-235. •...
- Página 46 4. Menú principal: Instalación Estructura Menú Opciones Posición proyector Automática/Frontal/Frontal techo/Trasero/Posterior techo H: -30 – +30 Def. trapez. 2D V: -30 – +30 Patrón de prueba Desactivado/Activado Modo altitud elevada Desactivado/Activado Disparador de 12 V Desactivado/Activado Tasa en baudios 9600/14440/19200/38400/57600/115200 Descripciones de función Menú...
- Página 47 Si se selecciona Activado, el proyector enviará señales electrónicas Disparador de 12 V cuando se encienda. Selecciona una tasa de baudios que sea idéntica a la de su ordenador, para que pueda conectar el proyector mediante un cable RS-232 Tasa en baudios adecuado y actualizar o descargar el firmware del proyector.
- Página 48 Configuración de Encendido directo Desactivado/Activado Ajustes de funcionamiento Apagado Desactivar/3 min/10 min/15 min/ encendido/apagado automático 20 min/25 min/30 min Transmis. multim. Desactivado/Activado HDMI BenQ QS02 Bloqueo de teclas Desactivado/ Sí/No del panel Activado Configur. seguridad Cambiar contraseña Activar Bloqueo Desactivado/Activado Actualización de...
- Página 49 • Transmis. multim. HDMI BenQ QS02 Permite habilitar o deshabilitar las funciones relacionadas con el dongle de Android TV (QS02), incluyendo: •...
- Página 50 Se conservarán los siguientes ajustes: Posición proyector, Def. trapez. 2D, Modo altitud elevada, Disparador de 12 V, Tasa en baudios, Información de fuente de luz, Transmis. multim. HDMI BenQ QS02, Configur. seguridad. Devuelve todas las opciones de configuración en el menú principal Sistema a los valores predeterminados de fábrica.
- Página 51 6. Menú principal: Información Estructura Menú Opciones Resolución detectada Fuente Modo de imagen Modo de fuente de luz Modo sonido Formato 3D Sistema de color Rango dinámico Tiempo de uso de fuente de luz Versión de firmware Código de servicio Descripciones de función Menú...
- Página 52 Mantenimiento Cuidados del proyector Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente. •...
- Página 53 Información de fuente de luz Cómo conocer las horas de luz Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la fuente de luz. El método de cálculo de la duración de luz equivalente es el siguiente: 1.
- Página 54 • Ajuste Apagado automático Esta función permite que el proyector se apague automáticamente si no se detecta una señal de entrada durante un período de tiempo establecido para evitar el desgaste innecesario de la duración de la fuente de luz. Para ajustar el Apagado automático, vaya al menú...
- Página 55 Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la clavija de CA del No se recibe corriente del cable de proyector y el cable de alimentación a la toma de alimentación. corriente. Si la toma de alimentación dispone de un interruptor, compruebe que está...
- Página 56 Visite el sitio web indicado a continuación y seleccione Altavoz su país para consultar los datos de contacto del 5 vatios x 2 servicio técnico. http://www.benq.com/welcome Salida de señal de audio Clavija de audio de PC x 1 Transporte SPDIF x 1...
- Página 57 Dimensiones 272 mm (An.) x 213 mm (Al.) x 259,4 mm (Pr.) 259,4 Unidad: mm Especificaciones...
- Página 58 84,997 68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60...
- Página 59 1920 x 1080 a 1920 x 1080_240 239,76 291,309 582,617 240 Hz 1920 x 1200 a 1920 x 1200_120 119,909 152,404 317,00 120 Hz (Reduce Blanking) 2560 x 1440 2560 x 1440_60 59,961 89,251 312,25 2560 x 1440_120 2560 x 1440 119,998 182,996 497,75...
- Página 60 Comando RS232 Asignación de pin RS232 N.º de serie N.º de serie RTSZ CTSZ Función Tipo Funcionamiento ASCII Escritura Encendido <CR>*pow=on#<CR> Alimentación Escritura Apagado <CR>*pow=off#<CR> Lectura Estado de alimentación <CR>*pow=?#<CR> Escritura HDMI (MHL) <CR>*sour=hdmi#<CR> Escritura HDMI 2 (MHL2) <CR>*sour=hdmi2#<CR> Selección de fuente Escritura HDMI 3 (Android TV) <CR>*sour=hdmi3#<CR>...
- Página 61 Escritura Contraste + <CR>*con=+#<CR> Escritura Contraste - <CR>*con=-#<CR> Escritura Establecer valor de contraste <CR>*con=value#<CR> Lectura Valor de contraste <CR>*con=?#<CR> Escritura Brillo + <CR>*bri=+#<CR> Escritura Brillo - <CR>*bri=-#<CR> Escritura Establecer valor de brillo <CR>*bri=value#<CR> Lectura Valor de brillo <CR>*bri=?#<CR> Escritura Nitidez + <CR>*sharp=+#<CR>...
- Página 62 Escritura 9600 <CR>*baud=9600#<CR> Escritura 14400 <CR>*baud=14400#<CR> Escritura 19200 <CR>*baud=19200#<CR> Tasa en baudios Escritura 38400 <CR>*baud=38400#<CR> Escritura 57600 <CR>*baud=57600#<CR> Escritura 115200 <CR>*baud=115200#<CR> Lectura Tasa de baudios actual <CR>*baud=?#<CR> Lectura Lámpara <CR>*ltim=?#<CR> Escritura Modo Normal <CR>*lampm=lnor#<CR> Escritura Modo Eco <CR>*lampm=eco#<CR> Control de la lámpara Escritura Modo SmartEco...
- Página 63 Escritura Establecer valor de gamma de BenQ <CR>*gamma=value#<CR> Lectura Estado de valor de gamma <CR>*gamma=?#<CR> Escritura Establecer valor de brillo HDR <CR>*hdrbri=value#<CR> Lectura Obtener valor de brillo HDR <CR>*hdibri=?#<CR> Escritura Gana. rojo + <CR>*RGain=+#<CR> Escritura Gana. rojo - <CR>*RGain=-#<CR> Escritura Establecer valor de ganancia de rojo <CR>*RGain=value#<CR>...
- Página 64 Escritura Ganancia de azul y blanco + <CR>*WBGain=+#<CR> Calibración de color Escritura Ganancia de azul y blanco - <CR>*WBGain=-#<CR> (solo para servicio) Escritura Establecer valor de ganancia de azul y blanco <CR>*WBGain=value#<CR> (Continuará) Lectura Obtener valor de ganancia de azul y blanco <CR>*WBGain=?#<CR>...
