Página 1

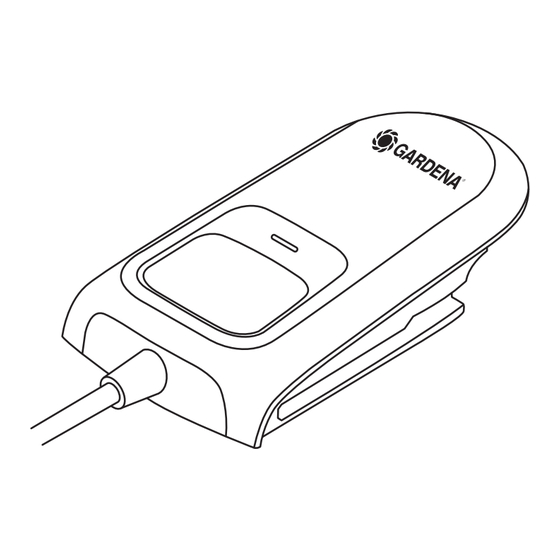

Chargeur de batterie Libro de instrucciones Cargador Manual de funcionamento Carregador da bateria 사용 설명서 배터리 충전기 zh (cn) 操作说明 电池充电器 AL 1810 CV P4A Art. 14900 zh (tc) 使用説明 AL 18V-20 P4A Art. 14911 電池充電器 הוראות הפעלה מטען GAR_14900-56.960.04_2024-02-05.indd 1 GAR_14900-56.960.04_2024-02-05.indd 1...
Página 2
å å GAR_14900-56.960.04_2024-02-05.indd 2 GAR_14900-56.960.04_2024-02-05.indd 2 05.02.24 07:28 05.02.24 07:28...
Página 3
GARDENA Battery Charger AL 1810 CV P4A / AL 18V-20 P4A or older and by persons who have physi- 1. SAFETY INSTRUCTIONS......3 2.
Página 4
GARDENA or by a customer service centre that is Damaged chargers, cables and plugs increase the authorised to repair GARDENA power tools.
Página 5
plug must be disposed of to avoid a possible shock DANGER! hazard and should never be inserted into a mains socket elsewhere. Risk of suffocation! Small parts can be easily swallowed. There is also a risk DANGER! that the polybag can suffocate toddlers. v Keep toddlers away when you assemble the product.
Página 6
Meaning of the indication elements: Indication on the charger: (Lc) Flashing of the Battery Charge The charging procedure is indicated by flashing of the battery charge indicator (Lc) Indicator Note: The charging procedure is only possible when the battery temperature is within the allowable charging temperature range, see 6.
Página 7
(completely). Socket outlet, mains cable or charger is v Check the mains voltage. Let the charger defective. be checked if necessary by an authorised specialist dealer or the GARDENA Service. GAR_14900-56.960.04_2024-02-05.indd 7 GAR_14900-56.960.04_2024-02-05.indd 7 05.02.24 07:28 05.02.24 07:28...
Página 8
6. TECHNICAL DATA Battery Charger Unit Value AL 1810 CV P4A Value AL 18V-20 P4A (Art. 14900-28 UK) (Art. 14911-28 UK) (Art. 14900-52 AU / NZ) (Art. 14911-52 AU / NZ) Mains voltage V (AC) 220 – 240 220 – 240 Mains frequency 50 –...
Página 9
8. WARRANTY / SERVICE 8.1 Product registration: Please register your product at gardena.com/registration. 8.2 Service: Please find the current contact information of our service on the back page and online: • United Kingdom: https://www.gardena.com/uk/support/advice/contact/ • Australia: https://www.gardena.com/au/support/advice/contact/ • New Zealand: https://www.gardena.com/nz/support/advice/contact/ •...
Página 10
GARDENA Chargeur de batterie AL 1810 CV P4A / AL 18V-20 P4A les personnes souffrant d’un handicap 1. CONSIGNES DE SÉCURITÉ ....11 2.
Página 11
1. CONSIGNES DE SÉCURITÉ v Vérifiez le chargeur de batterie, le câble et la Lisez toutes les consignes de sécurité fiche avant chaque utilisation. N’utilisez pas et instructions. Tout manquement au respect le chargeur de batterie si vous constatez des des consignes de sécurité...
Página 12
être réalisée par GARDENA ou un service après-vente autorisé pour les outils élec- DANGER ! triques GARDENA afin d’éviter tout risque lié à la sécurité. Risque d’asphyxie ! Les petites pièces peuvent être avalées. Les petits enfants peuvent s’étouffer avec le sac en plastique.
Página 13
2. UTILISATION Charger la batterie [ fig. O1 / O2 ] : La batterie ne fait pas partie de l’étendue de la livraison standard. Vous trouverez les accessoires complets dans notre gamme d’accessoires. ATTENTION ! Le procédé de charge intelligent permet de détecter auto- matiquement le niveau de charge de la batterie et de char- v Respectez la tension de secteur ! ger avec le courant de charge optimal, indépendamment...
Página 14
Instructions d’utilisation : Des cycles de charge répétés, non entrecoupés de temps Une baisse notable de l’autonomie de l’accu au fil des de pause, peuvent provoquer un échauffement du char- recharges effectuées indique que l’accu est arrivé en fin geur. Un tel échauffement est sans conséquence et ne de vie et qu’il doit être remplacé.
Página 15
La prise, le cordon d’alimen tation ou le v Vérifiez la tension de secteur. Faites vérifier chargeur de batterie est défectueux. le cas échéant le chargeur de batterie par un concessionnaire agréé ou par le service GARDENA. GAR_14900-56.960.04_2024-02-05.indd 15 GAR_14900-56.960.04_2024-02-05.indd 15 05.02.24 07:28 05.02.24 07:28...
Página 16
6. CARACTÉRISTIQUES TECHNIQUES Chargeur de batterie Unité Valeur AL 1810 CV P4A Valeur AL 18V-20 P4A (réf. 14900-20) (réf. 14911-20) Tension du secteur V (AC) 220 – 240 220 – 240 Fréquence du secteur 50 – 60 50 – 60...
Página 17
8. GARANTIE / SERVICE APRÈS-VENTE 8.1 Enregistrement du produit : Enregistrez votre produit sur gardena.com/registration. 8.2 Service après-vente : Vous trouverez les coordonnées actuelles de notre service après-vente à la fin de ce document ainsi qu’en ligne : • France : https://www.gardena.com/fr/c/assistance/contact •...
Página 18
GARDENA Cargador AL 1810 CV P4A / AL 18V-20 P4A y por personas con limitadas capacidades 1. AVISOS DE SEGURIDAD..... . . 18 2.
Página 19
El cargador se calienta durante el proceso de carga reparar herramientas eléctricas GARDENA, a fin de y por lo tanto hay peligro de incendio. evitar riesgos de seguridad.
Página 20
¡PELIGRO! ¡PELIGRO! ¡Riesgo de paro cardíaco! ¡Peligro de asfixia! Este producto genera un campo electromagnético Las piezas pequeñas se pueden ingerir con facilidad. durante su funcionamiento que puede afectar a la fun- Los niños pequeños corren el riesgo de asfixiarse con cionalidad de los implantes médicos activos o pasivos la bolsa.
Página 21
Significado de los indicadores: Indicador del cargador: (Lc) Luz intermitente de carga de la El proceso de carga se visualiza mediante el parpadeo del indicador de carga de la batería (Lc) batería Nota: solo es posible cargar si la temperatura de la batería se encuentra dentro del rango admisible de temperaturas, consulte, consulte 6.
Página 22
Verifique la tensión de red. Si es preciso, o el cargador están estropeados. solicite la inspección del cargador a un concesionario autorizado o al servicio de atención al cliente de GARDENA. GAR_14900-56.960.04_2024-02-05.indd 22 GAR_14900-56.960.04_2024-02-05.indd 22 05.02.24 07:28 05.02.24 07:28...
Página 23
6. DATOS TÉCNICOS Cargador Unidad Valor AL 1810 CV P4A Valor AL 18V-20 P4A (ref. 14900-20) (ref. 14911-20) Tensión a la red V (AC) 220 – 240 220 – 240 Frecuencia de la red 50 – 60 50 – 60 Potencia nominal Tensión de carga de la batería...
Página 24
P4A PBA 18V/72 ref. 14905 8. GARANTÍA / SERVICIO 8.1 Registro del producto: Registre su producto en gardena.com/registration. 8.2 Servicio: Puede encontrar la información de contacto actualizada de nuestro servicio en la contraportada y en línea: • España: https://www.gardena.com/es/asistencia/ayuda/contacto/ • Otros países: https://www.gardena.com/int/support/advice/contact/ 9.
Página 25
GARDENA Carregador da bateria AL 1810 CV P4A / AL 18V-20 P4A a partir dos 8 anos, assim como pessoas 1. AVISOS DE SEGURANÇA ..... . 26 2.
Página 26
1. AVISOS DE SEGURANÇA Leia todas as advertências de segurança tar a presença de danos. Não abra o carregador e instruções. Falhas no cumprimento das por conta própria e apenas permita que seja advertências de segurança e instruções podem reparado por pessoal técnico qualificado e ape- resultar em choque elétrico, incêndio e / ou feri- nas com peças de substituição originais.
Página 27
Se for necessário substituir o cabo elétrico, isto deve v Consulte o seu médico e o fabricante do seu ser feito pela GARDENA ou por um centro de assistên- implante antes de utilizar este produto. cia ao cliente autorizado para ferramentas elétricas GARDENA, de forma a evitar riscos para a segu rança.
Página 28
2. FUNCIONAMENTO Carregar a bateria [ fig. O1 / O2 ]: A bateria não está incluída no material fornecido. Todos os acessórios encontram-se no nosso programa de aces- sórios. ATENÇÃO! Graças ao processo de carregamento inteligente, o estado de carregamento da bateria é detetado automaticamente v Respeite a tensão de rede! e é...
Página 29
Instruções de trabalho: No caso de contínuos e repetidos ciclos de carga, sem Um tempo de funcionamento reduzido após o carrega- interrupção, é possível que o carregador se esquente. mento indica que a bateria está gasta e que deve ser No entanto, isso é...
Página 30
A tomada, o cabo de alimentação ou v Verifique a tensão de rede. Permita que o carregador está com defeito. event. o carregador seja verificado por um fornecedor autorizado ou pela assistência GARDENA. GAR_14900-56.960.04_2024-02-05.indd 30 GAR_14900-56.960.04_2024-02-05.indd 30 05.02.24 07:28 05.02.24 07:28...
Página 31
6. DADOS TÉCNICOS Carregador da bateria Unidade Valor AL 1810 CV P4A Valor AL 18V-20 P4A (n.º ref. 14900-20) (n.º ref. 14911-20) Tensão de rede V (AC) 220 – 240 220 – 240 Frequência de rede 50 – 60 50 – 60 Potência nominal...
Página 32
P4A PBA 18V/72 n.º ref. 14905 8. GARANTIA / ASSISTÊNCIA 8.1 Registo do produto: Registe o seu produto em gardena.com/registration. 8.2 Assistência: Encontre as informações de contacto atuais relativas ao nosso serviço no verso e online: • Portugal: https://www.gardena.com/pt/suporte/advice/contacto/ • Outros países: https://www.gardena.com/int/support/advice/contact/ 9.
Página 33
GARDENA 배터리 충전기 AL 1810 CV P4A / AL 18V-20 P4A 어린이 및 신체적 , 감각적 또는 1. 안전 지침 ......34 2.
Página 34
1. 안전 지침 감전 위험이 발생합니다 . 모든 안전 지침과 지시 사항을 읽으십시오 . 안전 지침과 지시 사항을 준수하지 않으면 사용 전 충전기 , 케이블 및 플러그를 항상 감전 , 화재 및 / 또는 심각한 상해를 유발할 점검하십시오 . 손상을 확인하는 경우 충전기를 수...
Página 35
배터리를 제거하는 경우 뜨거운 접점에 제품을 사용한 후에는 전원 콘센트에서 전원 유의하십시오 . 플러그를 뽑으십시오 . 연결 라인 교체가 필요한 경우 안전상 위험을 방지하기 위해 GARDENA 또는 GARDENA 전동 위험 ! 질식 위험 ! 공구 취급이 인증된 고객 서비스 담당처에서 교체해야 합니다 .
Página 36
2. 조작 배터리 충전 [ 그림 O1 / O2 ]: 지능형 충전 방식을 적용하여 배터리의 충전 상태가 자동으로 감지되고 배터리 온도와 배터리 전압에 따라 각각 최적의 충전 전류로 충전됩니다 . 주의 ! 따라서 배터리가 보호되고 충전기 내에 보관하는 경우 전원 전압에 유의하십시오 ! 전원의 전압이 항상...
Página 37
(Lc) (Lc) 배터리 충전 표시 연속 점등 배터리 충전 표시 연속 점등을 통해 배터리가 완전히 충전된 것을 표시하거나 배터리의 온도가 허용 충전 온도 범위를 벗어나 있기 때문에 충전할 수 없는 것을 표시합니다 . 허용 온도 범위에 도달하는 즉시 배터리가 충전됩니다 . (Lc) 배터리가...
Página 38
4. 보관 작동 중단 : 1. 배터리 충전기를 청소하십시오 (3. 정비 참조 ). 2. 배터리 충전기는 건조하고 닫혀 있으며 결빙이 제품은 어린이의 손이 닿지 않는 곳에 보관해야 없는 장소에 보관하십시오 . 합니다 . 5. 오류 제거 문제 예상 원인 조치 충전...
Página 39
전원 전압을 점검하십시오 . 결함이 있습니다 . 필요시 충전기를 인증된 계약 딜러 또는 GARDENA 서비스를 통해 점검받으십시오 . 6. 기술 자료 값 AL 1810 CV P4A 값 AL 18V-20 P4A 배터리 충전기 단위 ( 품목 14900-54) ( 품목 14911-54) V (AC) 220 –...
Página 40
값 AL 1810 CV P4A 값 AL 18V-20 P4A 배터리 충전기 단위 ( 품목 14900-54) ( 품목 14911-54) 배터리 충전 시간 80 % / 97–100 %( 약 ) PBA 18V 2.0Ah W-B 96 / 124 48 / 64 최소 PBA 18V 2.5Ah W-B...
Página 41
8. 보증 / 서비스 8.1 제품 등록 : gardena.com/registration 에서 제품을 등록하십시오 . 8.2 서비스 : 뒷면 페이지와 온라인에서 당사 서비스 센터의 현재 연락처 정보를 확인하십시오 . https://www.gardena.com/int/support/advice/contact/ 9. 폐기 중요사항 ! (RL2012/19/EU / S.I. 2013 No. 3113 기준 ) 제품을...
Página 42
GARDENA 电池充电器 AL 1810 CV P4A / AL 18V-20 P4A 行使用。只有在有监护人监督的情 1. 安全警告 ......43 2.
Página 43
1. 安全警告 每次使用之前都要检测充电器、电缆和插头。 请阅读所有安全注意事项及说明。 充电器如受损,请勿使用。请不要自行打开充 不遵守安全注意事项及说明可导致触电、 电器 ; 只能由合格的专业人员使用原装备件来 火灾和 / 或重伤。 进行维修。 受损的充电器、电缆和插头将增加触电风险。 请妥善保管这些说明。 只有在能够充分评估所有功能并不受限制地执 请勿在易燃表面(如纸张、纺织品等)上或易 行这些功能时或是已经得到相应指导后,方可 燃环境中使用充电器。 使用充电器。 充电过程中充电器的发热可引发火灾危险。 在由儿童使用、清洁或进行维护时,请予以监 务必使用制造商或 POWER FOR ALL 系统合 督。 从而确保儿童不会玩耍充电器。 作伙伴建议的充电器给电池充电。 如果将适用于特定类型电池的充电器与其他 请只用来给容量为 1.5Ah 或更高的 POWER 电池一起使用,可导致火灾危险(电池类型 : FOR ALL 系统 PBA 18V 的锂离子电池充电 PBA 18V…/ 兼容的充电器...
Página 58
.מוציא את הסוללה שים לב שהמגעים עלולים להיות חמים .אחרת קיימת סכנת דליקה ופיצוץ או מעבדה מורמGARDENA אם יש צורך להחליף כבל חשמל, רקL .הרחק את המטען מגשם ומרטיבות רשאיות לבצע את ההחלפה, כדי למנועGARDENA שית מטעם...
Página 59
AL 18V 20 P4A AL 1810 CV P4A GARDENA – מטען ,ואנשים עם יכולות גופניות החל מגיל ......... אזהרות בטיחות...
Página 60
. תחזוקה .אין להשתמש במים זורמים :ניקוי המטען לפני שאתה מחבר את הסוללה למטען ודא שפני השטח והמגעים של . נקה את המגעים וחלקי הפלסטיק במטלית רכה ויבשהL .הסוללה והמטען נקיים ויבשים . אחסון .)'. נקה את המטען (ראה '3. תחזוקה :הוצאה...
Página 61
. הפעלה על הסוללה . דחף את המטען טעינת סוללה [ איור הסוללה אינה כלולה בהיקף האספקה. ברשימת האביזרים שלנו .תמצא את היצע האביזרים המלא !שים לב שיטת הטעינה החכמה מזהה את רמת הטעינה של הסוללה באופן אוטומטי, ועל פי הטמפרטורה והמתח של הסוללה היא מספקת את ...
Página 62
. נתונים טכניים AL 18V 20 P4A AL 1810 CV P4A מטען סוללות ערך ערך יחידה 14911 14900 (פריט (פריט – – מתח רשת – – תדירות רשת הספק נקוב מתח טעינה של הסוללה 2000 1000 זרם טעינה מקס' של הסוללה...
Página 63
חיווי הטעינה של הסוללה [ איור .החשמל בדוק את מתח הרשת. במקרה הצורך הבאL .השקע, הכבל או המטען מקולקלים את המטען לבדיקה במעבדת שירות מורשית GARDENA או ישירות אצל השירות של GAR_14900-56.960.04_2024-02-05.indd 63 GAR_14900-56.960.04_2024-02-05.indd 63 05.02.24 07:28 05.02.24 07:28...
Página 65
. אביזרים / חלקי חילוף GARDENA סוללה נוספת להארכת זמן העבודה או להחלפה סוללת מערכת 14902 P4A PBA 18V פריט 14903 P4A PBA 18V פריט 14905 P4A PBA 18V פריט . אחריות / שירות :שירות :רישום המוצר gardena registration ניתן למצוא את הפרטים העדכניים ליצירת קשר עם השירות שלנו...
