MANUAL DEL USUARIO
ASPIRADORA ROBOT
Lea atentamente las "precauciones de seguridad" antes de hacer uso su
robot por primera vez para conseguir un funcionamiento óptimo del producto.
Después de leer este manual de instrucciones, guárdelo en un lugar accesible
para que pueda consultarlo cualquier persona en cualquier momento.

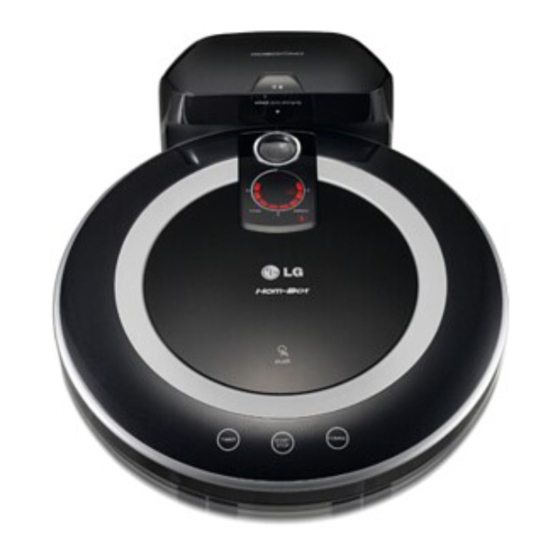

VR5901LVM
VR5902LVM
P/No.: MFL67086011
www.lg.com
Publicidad
Manuales relacionados para LG VR5901LVM
Resumen de contenidos para LG VR5901LVM
- Página 1 Lea atentamente las “precauciones de seguridad” antes de hacer uso su robot por primera vez para conseguir un funcionamiento óptimo del producto. Después de leer este manual de instrucciones, guárdelo en un lugar accesible para que pueda consultarlo cualquier persona en cualquier momento. VR5901LVM VR5902LVM www.lg.com P/No.: MFL67086011...
- Página 2 CARACTERÍSTICAS DE HOM-BOT Los sensores de las cámaras superior e inferior obtienen imágenes del techo y del suelo y, de este modo, HOM-BOT confirma su ubicación, lo que le permite realizar una limpieza minuciosa por toda la habitación. Sensor de cámara (Sección superior e inferior) Gracias a su reducida altura (90 mm), HOM-BOT puede limpiar incluso de- bajo de la cama y de los muebles.
- Página 3 CONTENIDO ANTES DEL USO INFORMACIÓN ADICIONAL Precauciones de seguridad 28~30 Medidas correctivas frente a anomalías de HOM-BOT Características del producto Compruebe lo siguiente antes de solicitar asistencia Nombre de las distintas secciones Función de los distintos botones APÉNDICE Información de indicación de estado Especificaciones del producto Preparación previa al uso 33~34...
- Página 4 HOM-BOT Podría producirse un incendio o una avería. llévelo al centro de asistencia o al distribuidor de LG Electronics autorizado más cercano. Podría producirse un incendio o una avería. No utilice el HOM-BOT cuando No permita que el cable de alimentación de...
- Página 5 PRECAUCIONES DE SEGURIDAD ADVERTENCIA No utilice HOM-BOT mientras haya No toque el enchufe con las manos algún niño u objeto apoyado sobre mojadas. él. No utilice el HOM-BOT mientras Podría electrocutarse. haya objetos colgados de él. Podría causar averías o daños en el producto. No pulverice ni vierta líquidos infla- Si percibe olor a humo o a otras sus- mables, sustancias tensoactivas o...
- Página 6 PRECAUCIONES DE SEGURIDAD PRECAUCIÓN En casos excepcionales el cepillo de No utilice el HOM-BOT para aspirar HOM-BOT podría dañar la alfombra. líquidos, objetos afilados, chinch- En este caso, detenga la operación. etas, astillas, etc. Podría causar una avería. Las borlas y los flecos largos de la alfombra podrían dañar el producto.
- Página 7 Las ilustraciones podrían no coincidir con la apariencia real del producto. ▶ Instalación de la Estación doméstica de recarga GUÍA RÁPIDA LG ROBOT DE LIMPIEZA HOM-BOT www.lg.com Interruptor de encendido/apagado y Funcionamiento Modo de limpieza y limpieza MANUAL DEL USUARIO ASPIRADORA ROBOT Lea atentamente las “precauciones de seguridad”...
- Página 8 NOMBRE DE LAS DISTINTAS SECCIONES- HOM-BOT Vista superior Botón de manipulación Botón de la tapa del depósito Tapa del depósito Luz de indicación de estado Sensor de cámara superior Sensor de detección de la base y sensor de recepción de la señal del Mando a distancia Vista frontal Sensor ultrasónico...
- Página 9 NOMBRE DE LAS DIFERENTES SECCIONES- BASE, DEPÓSITO Base Luz de carga Terminal de carga Botón de “reset” Muesca de fijación del cable de alimentación Depósito Asa del depósito Tapa del depósito Tapa del puerto de succión Filtro de esponja Botón de apertura de la Filtro HEPA tapa del depósito Las ilustraciones podrían no coincidir con la apariencia real del producto.
- Página 10 FUNCIÓN DE LOS DISTINTOS BOTONES • Este botón sirve para programar la limpieza de modo que se inicie una vez que haya transcurrido el tiempo de espera indicado. • El temporizador puede programarse para iniciar la limpieza en un plazo mínimo de una hora y un plazo máximo de 12 horas.
- Página 11 FUNCIÓN DE LOS DISTINTOS BOTONES- MANDO A DISTANCIA Botón START (Inicio) Botón HOMING (Carga) El HOM-BOT iniciará la limpieza. El HOM-BOT se dirigirá a la base para cargarse. Botón de dirección Botón STOP (Stop) El HOM-BOT se desplazará hacia El HOM-BOT activo se detendrá. delante, hacia atrás, hacia la dere- En caso de haber programado una cha y hacia la izquierda a voluntad...
- Página 12 INFORMACIÓN DE INDICACIÓN DE ESTADO Limpieza concentrada • Cuando esta luz esté encendida indi- cará que la limpieza concentrada está activa. (Página 19) Indicador de carga de batería y Limpieza Por celdas de tiempo de programación • Cuando esta luz esté encendida indi- •...
- Página 13 PREPARACIÓN PREVIA AL USO Compruebe lo siguiente antes de proceder con la limpieza • No utilice este dispositivo en una habitación donde haya un bebé solo. El bebé podría resultar herido. • Retire cualquier objeto frágil o innecesario de la habitación a limpiar. Retire especialmente objetos de cerámica cara, objetos de valor, etc.
- Página 14 PRINCIPAL SECUENCIA DE FUNCIONAMIENTO Instale la base. (Pág. 13) Instale la base y conecte el enchufe del cable de ali- mentación. Si la base no recibe electricidad el HOM- BOT no se cargará automáticamente. Conecte la fuente de alimentación del robot de limpieza. (Página 14) Conecte el interruptor de alimentación situado en la parte in- ferior del HOM-BOT y active la fuente de alimentación pulsan- do el botón ‘START/STOP’...
- Página 15 • Conecte siempre el cable de alimentación de la base. Si la base no recibe electricidad el HOM-BOT no se cargará automáticamente. • Si el cable de alimentación está dañado, deberá ser reemplazado por LG Electronics Inc., por su distribuidor o por personas similarmente cualificadas para evitar cualquier peligro.
- Página 16 CONECTAR Y DESCONECTAR LA FUENTE DE ALIMENTACIÓN Conectar la fuente de alimentación Compruebe si el interruptor de alimentación situado bajo el HOM-BOT está encendido dándole la vuelta después de colo- car un trapo suave en el suelo. Si el interruptor está apagado, enciéndalo. ※...
- Página 17 INICIAR Y DETENER LA LIMPIEZA Usando el botón de HOM-BOT Al pulsar el botón ‘START/STOP’ con el HOM-BOT encendido la limp- ieza se iniciará con una melodía. Al pulsar el botón ‘START/STOP’ durante la limpieza, ésta se detendrá. ※ Si pulsa el botón ‘START/STOP’ con el HOM-BOT apagado la fuente de alimentación se activará.
- Página 18 CARGA DE LA BATERÍA Carga automática Cuando la limpieza se haya completado o la batería sea insuficiente, HOM-BOT regresará automáticamente a la base para proceder a cargar la batería. ※ En caso de que el HOM-BOT regrese a la base debido a la carga in- suficiente de batería, la limpieza se detendrá.
- Página 19 CARGA DE LA BATERÍA Indicación cantidad de batería restante Puede comprobar el estado de la batería consultando las luces de indicación de estado, que indicarán lo siguiente: • Durante la carga, la luz que indica la carga de la batería parpadeará. •...
- Página 20 MODO DE LIMPIEZA Limpieza en zigzag 수동 청소 Con el modo de limpieza en zigzag se limpiará toda la casa repitiendo el patrón de movimiento en zigzag. Si desea realizar una limpieza rápida, utilice el modo de lim- pieza en zigzag. Al pulsar el botón ‘ZIGZAG’...
- Página 21 MODO DE LIMPIEZA AUXILIAR Limpieza manual Mediante esta función de limpieza, usted moverá el HOM-BOT manualmente pulsando los botones de direc- ción del Mando a distancia. El HOM-BOT limpiará el interior de su hogar mientras usted lo mueve hacia delante, hacia atrás, hacia la izquierda o hacia la derecha con los botones de dirección.
- Página 22 LIMPIEZA CON TEMPORIZADOR El temporizador puede programarse para que la limpieza empieza entre 1~12 horas después. 1. Puede programar la hora de inicio de la limpieza pulsando el botón ‘TIMER’ del Mando a distancia de HOM-BOT. 2. Seleccione el tiempo de espera deseado pre- sionando continuadamente el botón ‘TIMER’...
- Página 23 LIMPIEZA CON MOPA Para un resultado sin polvo óptimo, utilice la mopa Mopa de ultramicrofibra de ultramicrofibra con HOM-BOT. Placa de la mopa Cuando la placa de la mopa esté instalada, HOM- BOT no subirá a alfombras, umbrales, etc. para evitar suciedades secundarias debido a la mopa contami- nada.
- Página 24 LIMPIEZA DEL DEPÓSITO Si el depósito está lleno de polvo la fuerza de succión podría debilitarse, por lo tanto, es aconsejable limpiar el depósito antes y después de realizar la limpieza. Limpie el depósito siguiendo las siguientes instrucciones: 1. Abra la tapa del depósito pulsando el botón ‘push’ del HOM-BOT.
- Página 25 LIMPIEZA DEL FILTRO DEL DEPÓSITO Los filtros del depósito se componen de un filtro HEPA y un filtro de esponja. Limpie el filtro HEPA y el filtro de esponja siguiendo las siguientes instrucciones: 1. Retire el filtro HEPA y el filtro de esponja interior desplazando el filtro HEPA situado en la parte trasera del depósito hacia delante.
- Página 26 LIMPIEZA DEL CEPILLO El cepillo, al estar situado en la parte inferior del HOM-BOT, ayuda a la hora de succionar objetos extraños. Limpie el cepillo siguiendo las siguientes instrucciones. Extienda un paño suave en el suelo Tras comprobar si hay algún use guantes y gire el cepillo y coloque el HOM-BOT sobre él material extraño, separe la...
- Página 27 MANEJO DEL SENSOR/TERMINAL DE CARGA El HOM-BOT contiene sensores detectores de obstáculos y de escaleras y una terminal para cargar la batería. Para mantener la eficacia de HOM-BOT, limpie regularmente el sensor y la terminal de carga como se indica a continuación: 1.
- Página 28 MANEJO DEL CEPILLO LATERAL Los objetos extraños, como el pelo, pueden adherirse fácilmente al cepil- lo lateral. Retire cualquier objeto extraño más de una vez a la semana. Si hay demasiados objetos extraños adheridos al cepillo podría pro- ducirse una avería. Si el suelo es desigual o la limpieza cerca de la pared es frecuente, el cepillo lateral puede doblarse o abrirse.
- Página 29 MANEJO DE LA MOPA DE ULTRAMICROFIBRA Tras la limpieza, si no limpia la suciedad o el polvo de la mopa, es posible que acabe generando olor. Limpie la mopa de ultramicrofibra siguiendo las siguientes instrucciones: 1. Separe la mopa de ultramicrofibra de la placa de la mopa. 2.
- Página 30 MEDIDAS CORRECTIVAS FRENTE A ANOMALÍAS DEL HOM-BOT Cuando el dispositivo genera el mensaje: “Por favor, verifique las ruedas.” Si el dispositivo detecta que la rueda no se mueve, el sistema de voz lo indicará mediante la frase : “Por favor, verifique las ruedas”. •...
- Página 31 MEDIDAS CORRECTIVAS FRENTE A ANOMALÍAS DEL HOM-BOT Cuando el dispositivo genera el mensaje: “Por favor, verifique el depósito de polvo.” Cuando se detecten anomalías en el depósito, el sistema de voz lo indicará mediante el mensaje : “Por favor, verifique el depósito de polvo.”. •...
- Página 32 MEDIDAS CORRECTIVAS FRENTE A ANOMALÍAS DEL HOM-BOT Cuando el dispositivo genera el mensaje: “Por favor, verifique el cepillo central ” Cuando el sistema detecte que el cepillo de HOM-BOT no funciona correctamente lo indicará mediante el mensaje : “Por favor, verifique el cepillo central”. Extienda un paño suave en el suelo.
- Página 33 COMPRUEBE LO SIGUIENTE ANTES DE SOLICITAR ASISTENCIA Compruebe lo siguiente antes de comunicar una avería del HOM-BOT. Problema Métodos correctivos (página de referencia) ▶ Compruebe que el interruptor de alimentación está encendido (pág. 14) No se enciende ▶ Compruebe si la batería se ha cargado. (pág. 17) ▶...
- Página 34 ESPECIFICACIONES DEL PRODUCTO Artículo/modelo LG HOM-BOT VR5901LVM / VR5902LVM Φ 360 mm X 90 mm Dimensiones externas Peso 3.2 kg Consumo 18 W Batería (completamente cargada) DC 16.8 V Velocidad 350 mm/seg. Tiempo de uso Aprox. 70 minutos sobre una superficie de...
- Página 35 LIBRERÍAS BAJO LGPL Glibc LG Electronics se ofrece a proporcionarle el código fuente en un CD-ROM por un cargo que cubra los gastos de dicha distribución, como el coste del soporte, envío y embalaje, una vez realizado el pedido por correo electrónico a LG Electronics en:...
- Página 36 LG Electronics at: opensource@lge.com This offer is valid for a period of three (3) years from the date of the distribution of this product by LG Electronics. You can obtain a copy of the GPLv2.0, LGPLv2.1 licenses from http://www.gnu.org/licenses/old-licenses/gpl-2.0.html,...
- Página 37 NOTAS...
- Página 38 NOTAS...
- Página 39 NOTAS...
- Página 40 Eliminación de baterías o acumuladores agotados 1. Si aparece el símbolo de un contenedor de basura tachado en las baterías o acumuladores de su producto, significa que éstos se acogen a la Directiva Europea 2006/66/CE. 2. Este símbolo puede aparecer junto con símbolos químicos de mercurio (Hg), cadmio (Cd) o plomo (Pb) si la batería contiene más de un 0,0005% de mercurio, un 0,002% de cadmio o un 0,004% de plomo.
