3.2 Esquema de principio

3.2 Esquema de principio

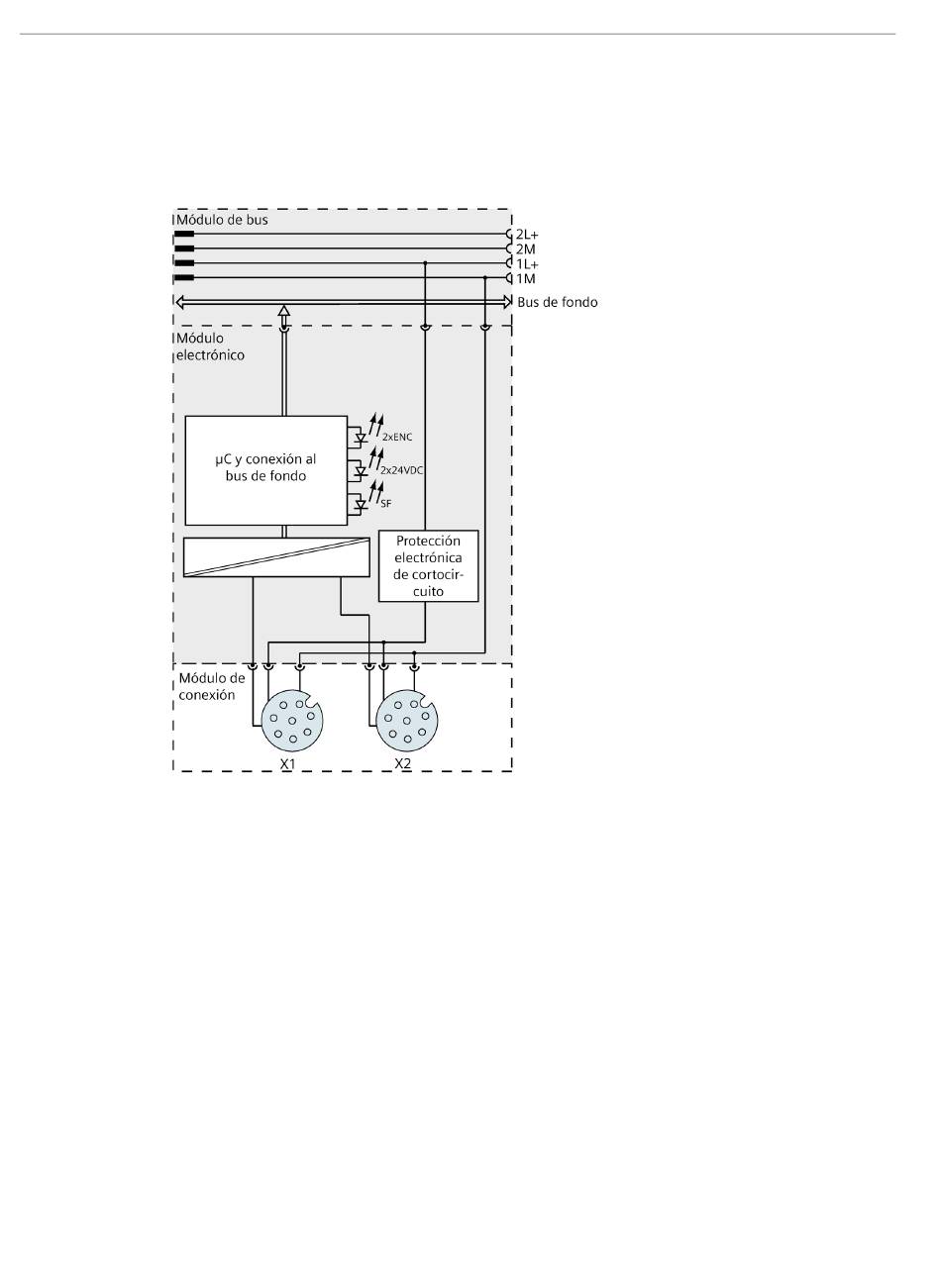

La figura siguiente muestra el esquema de principio del EM 2xSSI. El módulo EM 2xSSI no
utiliza 2L+.
Figura 3-1
Módulo electrónico EM 2xSSI (6ES7147-4BB00-0AA0), módulo de conexión CM SSI 2 x M12 (6ES7194-4CC00-0AA0)
14
Esquema de principio
