Sistema de aire acondicionado tipo paquete único

Publicidad

Enlaces rápidos

48NL-B
Sistema de aire acondicionado tipo paquete único
13.4 SEER2 Comfort™
Sistema de aire acondicionado y calefactor de
gas con refrigerante Puron Advance™ (R-454B)
Monofásico de 2 a 5 toneladas nominales
(tamaños de 24 a 60)
Trifásico de 3 a 5 toneladas nominales
(tamaños de 36 a 60)
IMPORTANTE: A partir del 1 de enero del 2023, todos los
acondicionadores de aire empaquetados y de sistema separado deben
instalarse de acuerdo con las normas de eficacia regionales aplicables
emitidas por el Departamento de Energía.
NOTA: Lea todo el manual de instrucciones antes de comenzar la
instalación.
NOTA: Instalador: Asegúrese de que las instrucciones de mantenimiento
y el manual del propietario se dejen junto a la unidad después de la
instalación.
Consideraciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Recepción e instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Previo al arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Lista de verificación del arranque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

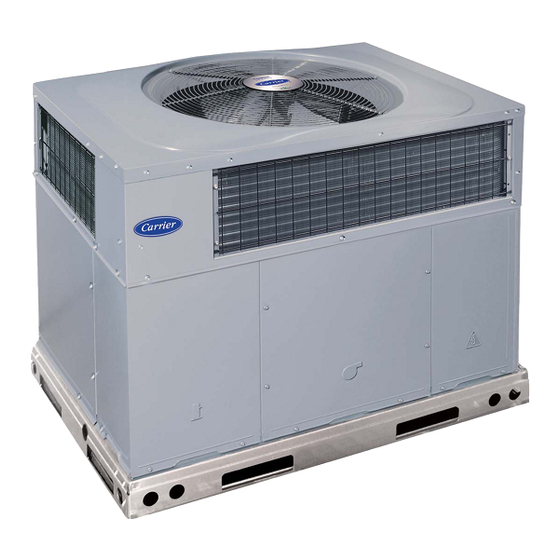

Fig. 1 – Unidad 48NL
(Modelo con bajo NOx disponible)
Consideraciones de seguridad
Esta unidad está equipada con medidas de seguridad alimentadas por
electricidad. Para que las medidas de seguridad sean efectivas, la unidad
debe recibir alimentación eléctrica en todo momento después de la
instalación, excepto durante el mantenimiento.
Instrucciones de instalación
Índice
RIESGO DE LESIONES PERSONALES Y DAÑOS A LA
PROPIEDAD
Modo
de
ventilador
funcionamiento. La instalación debe cumplir con el flujo de aire
mínimo de disipación requerido, tal como se describe en la sección
Sistema de disipación de fugas. Siga las instrucciones de la sección
Configuración de velocidad del ventilador continuo para cambiar las
velocidades.
La instalación, el ajuste, la alteración, la reparación, el mantenimiento o
el uso inadecuados pueden provocar explosiones, incendios, descargas
eléctricas u otras condiciones que pueden causar la muerte, lesiones
personales o daños a la propiedad. Consulte a un instalador calificado,
una agencia de servicio o su distribuidor o sucursal para recibir
información o ayuda. El instalador o la agencia calificados deben utilizar
kits o accesorios autorizados por la fábrica cuando modifiquen este
producto. Consulte las instrucciones específicas que vienen con los
juegos o accesorios cuando esté listo para iniciar la instalación.
RIESGO DE LESIONES PERSONALES Y DAÑOS A LA
PROPIEDAD
Para la confiabilidad, la seguridad y el funcionamiento continuo,
los únicos accesorios y piezas de reemplazo aprobados son los
especificados por el fabricante del equipo. El uso de piezas y accesorios
que no han sido aprobados por el fabricante del equipo podría invalidar
la garantía limitada del equipo y provocar un riesgo de incendio,
un funcionamiento defectuoso del equipo o una falla. Revise las
instrucciones y los catálogos de piezas de reemplazo del fabricante
disponibles en su proveedor de equipo.
Los dispositivos auxiliares que pueden ser una FUENTE POTENCIAL
A09033
DE IGNICIÓN no deben instalarse en los conductos. Algunos ejemplos
de dichas FUENTES POTENCIALES DE IGNICIÓN son las
superficies calientes con una temperatura superior a 1292 °F (700 °C) y
los dispositivos de conmutación eléctrica.
Se permiten purificadores de aire electrostáticos instalados en los
conductos si el purificador tiene un sensor de flujo de aire.
Los techos falsos o los techos colgantes no deben utilizarse como
conductos/cámaras de aire de retorno.
ADVERTENCIA
!
continuo
necesario
ADVERTENCIA
!
para
un
correcto
