Operator's Manual
2-Cycle Gasoline
Trimmer

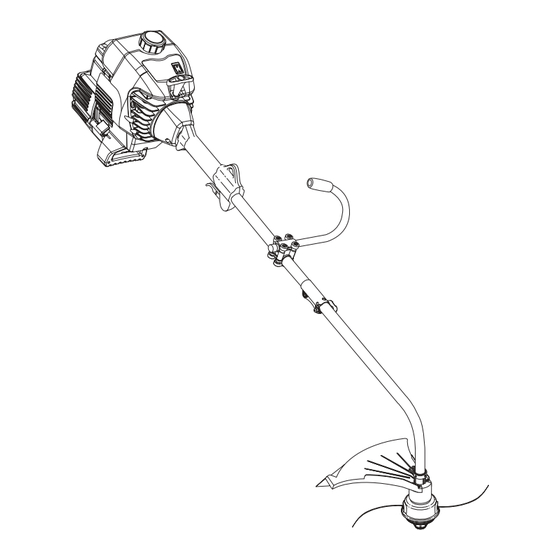

Model Y725
IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY
P/N 769-02227
(2/06)

Publicidad

loading

Resumen de contenidos para MTD YARD MACHINES Y725

  • Página 1 Operator’s Manual 2-Cycle Gasoline Trimmer Model Y725 IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY P/N 769-02227 (2/06)
  • Página 2 Specifications ......20 Bump Head™ is a trademark of MTD SOUTHWEST INC. SplitLine™ is a trademark of MTD SOUTHWEST INC.
  • Página 4 RULES FOR SAFE OPERATION • Add fuel in a clean, well-ventilated outdoor area where • Do not touch the engine, gear housing or muffler. there are no sparks or flames. Remove the fuel cap These parts get extremely hot from operation, even slowly, and only after the engine stops.
  • Página 5 RULES FOR SAFE OPERATION SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL MEANING •...
  • Página 6 RULES FOR SAFE OPERATION KNOW YOUR UNIT APPLICATIONS As a trimmer: Blue EZ-Start • Cutting grass and light weeds Lever • Edging • Decorative trimming around trees, fences, etc. Fuel Cap Primer Bulb Starter Rope Grip Muffler Air Filter/Muffler Cover Shaft Grip Throttle...
  • Página 7 ASSEMBLY INSTRUCTIONS On some units, the J-handle may be pre-installed. In this INSTALL THE CUTTING ATTACHMENT SHIELD case you must loosen screws and adjust the handle to fit Use the following instructions if the cutting attachment the operator. Go to step 5 if the J-handle is pre-installed. shield on your unit is not installed.
  • Página 8 OIL AND FUEL INFORMATION OIL AND FUEL MIXING INSTRUCTIONS Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded gasoline in a separate fuel can. Use a 40:1 Old and/or improperly mixed fuel are the main reasons fuel/oil ratio. Do not mix them directly in the engine fuel for the unit not running properly.
  • Página 9 STARTING/STOPPING INSTRUCTIONS Operate this unit only in a WARNING: Stop/Off (O) well- ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. WARNING: Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 8). To avoid serious injury, the operator and unit must be Start/On (I) in a stable position while starting.
  • Página 10 OPERATING INSTRUCTIONS OPERATING THE EZ-LINK™ SYSTEM 2. While firmly holding the add-on, push it straight into the EZ-Link™ coupler (Fig. 10). The EZ-Link™ system enables the use of these optional Add-Ons. NOTE: Aligning the release button with the guide recess will help installation (Fig.
  • Página 11 OPERATING INSTRUCTIONS HOLDING THE TRIMMER NOTE: Do not rest the Bump Head™ on the ground while the unit is running. Always wear eye, WARNING: Some line breakage will occur from: hearing, foot and • Entanglement with foreign matter body protection to reduce the risk of injury when operating this unit.
  • Página 12 MAINTENANCE AND REPAIR INSTRUCTIONS MAINTENANCE SCHEDULE NOTE: Maintenance, replacement, or repair of the emission control devices and system may be Perform these required maintenance procedures at the performed by any non-road engine repair frequency stated in the table. These procedures should establishment, individual or authorized service also be a part of any seasonal tune-up.
  • Página 13 MAINTENANCE AND REPAIR INSTRUCTIONS 3. Pull old line out of the line loading and line locking 7. Repeat procedures 4-6 with the second piece of line. holes (Fig. 16 and 17). 8. Hold the outer spool. Wind the inner reel 4.
  • Página 14 MAINTENANCE AND REPAIR INSTRUCTIONS 2. Pull the old inner reel with existing line from the outer 4. Remove any existing line from the inner reel before spool. cleaning. Remove any debris or grass from the knob, spring, inner reel and foam seal. Wash the inner reel 3.
  • Página 16 MAINTENANCE AND REPAIR INSTRUCTIONS SPARK ARRESTOR MAINTENANCE If the spark arrestor WARNING: hood and spark 1. Remove air filter/muffler cover. Refer to Removing arrestor screen are not tightened securely, the Air Filter/Muffler Cover. they could fall off causing damage to the unit 2.
  • Página 17 MAINTENANCE AND REPAIR INSTRUCTIONS CARBURETOR ADJUSTMENT The idle speed of the engine is adjustable through the air filter/muffler cover (Fig. 32). NOTE: Careless adjustments can seriously damage your unit. An authorized service dealer should make carburetor adjustments. Check Fuel Mixture Old and/or improperly mixed fuel is usually the reason for improper unit performance.
  • Página 18 MAINTENANCE AND REPAIR INSTRUCTIONS REPLACING THE SPARK PLUG STORAGE Use a Champion RDJ7Y spark plug (or equivalent). • Never store the unit with fuel in the tank where fumes The correct air gap is 0.020 inch (0.5 mm). Remove the may reach an open flame or spark.
  • Página 19 TROUBLESHOOTING ENGINE WILL NOT START C A U S E A C T I O N On/Off control in the OFF position Turn On/Off control to ON Empty fuel tank Fill fuel tank with properly mixed fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times Engine is flooded Squeeze the trigger and pull the starter rope...
  • Página 20 SPECIFICATIONS ENGINE* Engine Type............................Air-Cooled, 2-Cycle Stroke ..............................1.25 in. (31.75 mm.) Displacement............................1.9 cu in. (31 cc.) Operating RPM ..............................6,800 Idle Speed RPM ............................2,600 - 3,600 rpm Ignition Type................................Electronic Ignition Switch ............................... Rocker Switch Spark Plug Gap ............................0.020 in. (0.5 mm.) Lubrication ..............................
  • Página 21 • As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator’s manual. MTD recommends that you retain all receipts covering maintenance on your small off-road engine, but MTD cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.
  • Página 22 (90) days from the date of original transportation or for related expenses, or for rental retail purchase for any MTD product that is used for rental or expenses to temporarily replace a warranted product. commercial purposes, or any other income-producing purpose.
  • Página 23 Manuel de L'utilisateur Désherbeuse à gaz à 2-temps Modèle Y725 IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT P/N 769-02227 (2/06)
  • Página 24 à tout moment, sans préavis. Copyright© 2005 MTD SOUTHWEST INC., Tous droits Caractéristiques ......20 réservés.
  • Página 25 CONSIGNES DE SÉCURITÉ Les symboles de sécurité attirent votre attention sur SYMBOLE SIGNIFICATION des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter le non-respect d’un DANGER: les dangers de par eux-mêmes.
  • Página 26 CONSIGNES DE SÉCURITÉ • Arrêtez toujours le moteur et laissez-le refroidir avant • Gardez les mains, le visage et les pieds éloignés des de remplir le réservoir de carburant. N'enlevez jamais pièces mobiles. Ne touchez pas et n'essayez pas le bouchon du réservoir et n'ajoutez jamais de d'arrêter l'accessoire de coupe en rotation.
  • Página 27 CONSIGNES DE SÉCURITÉ SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.
  • Página 28 CONSIGNES DE SÉCURITÉ FAMILIARISEZ-VOUS AVEC L’APPAREIL APPLICATIONS Comme désherbeuse : • Coupe d'herbe et de mauvaises herbes légères Levier bleu de EZ-Start • Coupe de bordures • Taille autour des arbres, des clôtures, etc. Bouchon du carburant Poire d'amorçage Poignée de la corde de démarrage Silencieux Couvercle du filtre...
  • Página 30 INFORMATIONS SUR L'HUILE ET LE CARBURANT MÉLANGE D'HUILE ET DE CARBURANT Mélangez soigneusement l'huile moteur 2-temps avec de l'essence sans plomb dans un bidon séparé. Utilisez En général, si l'appareil ne fonctionne pas correctement, un rapport 40:1 d'essence/huile. Ne les mélangez pas c'est que le carburant est vieux ou mal mélangé.
  • Página 31 INSTRUCTIONS DE DÉMARRAGE ET ARRÊT AVERTISSEMENT: n’utiliser l’outil Stop/Arrêt (O) qu’à l’extérieur, dans un endroit bien aéré. Les émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles. AVERTISSEMENT: évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 8). Démarrage/ L'opérateur et l'appareil doivent tous deux être en Allumage (I)
  • Página 32 MODE D'EMPLOI FONCTIONNEMENT DU EZ-Link 2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur EZ-Link (Fig. 10). Le système EZ-Link permet d'utiliser ces accessoires optionnels : NOTE :aligner le bouton de déclenchement avec le renfoncement-guide facilitera l'installation (Fig. 9). Souffleuse/aspirateur .
  • Página 33 MODE D'EMPLOI TENUE DE LA DÉSHERBEUSE REMARQUE : Ne posez pas la tête de butée sur le sol lorsque l’appareil est en marche. portez AVERTISSEMENT: Le fil peut se briser dans les cas suivants : toujours des protections (yeux, oreilles, pieds et corps) •...
  • Página 34 ENTRETIEN ET RÉPARATIONS REMARQUE : certaines procédures d'entretien REMARQUE: l'entretien, le remplacement ou la nécessitent des compétences ou des outils réparation des dispositifs et systèmes antipollution peuvent être effectués par tout particuliers. Si vous n'êtes pas sûr de pouvoir les atelier, technicien ou concessionnaire agréé...
  • Página 35 ENTRETIEN ET RÉPARATIONS 3. Tirez le vieux fil des trous de chargement et de 7. Répétez les procédures 4-6 pour le second morceau de fil. blocage du fil (Fig. 16 et 17). 8. Tenez la bobine extérieure. Rembobinez le moulinet 4.
  • Página 36 ENTRETIEN ET RÉPARATIONS 2. Retirez de la bobine extérieure le vieux moulinet 4. Retirez tout le fil du moulinet intérieur avant de intérieur avec son fil. nettoyer. Enlevez tout débris ou trace d'herbe du bouton, du ressort, du moulinet et du joint en 3.
  • Página 37 ENTRETIEN ET RÉPARATIONS ENTRETIEN DU FILTRE À AIR Retrait du couvercle du filtre à air/silencieux pour éviter AVERTISSEMENT: des bless- ures graves, éteignez toujours l'appareil et laissez- le refroidir avant tout nettoyage ou entretien. 1. Retirez les quatre vis retenant le couvercle (Fig. 26). Servez-vous d'un tournevis à...
  • Página 38 ENTRETIEN ET RÉPARATIONS ENTRETIEN DU PARE-ÉTINCELLES Si hottre AVERTISSEMENT: pare- 1. Retirez le couvercle du filtre à air/silencieux. Voir étincelles et écran pare-étincelles n’est pas Retrait du couvercle du filtre à air/silencieux. solidement assujetti, il risque de tomber et 2. Situez le pot d’échappement sans le retirer. Trouvez d’endommager l’outil et de causer des le vis sur la partie inférieure du pot d’échappement blessures graves.
  • Página 39 ENTRETIEN ET RÉPARATIONS RÉGLAGE DU CARBURATEUR Vous pouvez régler le ralenti du moteur à travers le couvercle du filtre à air/silencieux (Fig. 32). REMARQUE : un réglage négligé peut suffire à endommager l'appareil sérieusement. Confiez le réglage du carburateur à un distributeur agréé. Vérification du mélange de carburant En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé.
  • Página 40 ENTRETIEN ET RÉPARATIONS REMPLACEMENT DE LA BOUGIE ENTREPOSAGE Utilisez une bougie Champion RDJ7Y (ou modèle • Ne rangez jamais l'appareil plein de carburant dans un équivalent). L'écartement correct est de 0,5 mm (0,020 lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.
  • Página 41 DÉPANNAGE LE MOTEUR REFUSE DE DÉMARRER C A U S E S O L U T I O N La commande Marche/Arrêt est en position STOP Mettez-la en position de DÉMARRAGE Réservoir de carburant vide Remplissez-le de carburant bien mélangé. La poire d'amorçage n'a pas été...
  • Página 42 CARACTÉRISTIQUES MOTEUR* Type de moteur..........................Refroidi par air, 2-temps Course ..............................31,75 mm (1,25 po) Cylindrée ............................... 31 cc (1,9 po Régime de fonctionnement ..........................6.800+ tr/min Régime ralenti ............................2.600-3.600 tr/min Type d'allumage..............................Électronique Contact d'allumage ........................... Interrupteur à berceau Écartement de la bougie.........................
  • Página 43 • Il vous incombe de présenter votre petit moteur à usage tout-terrain à un centre de service agréé MTD dès que le problème fait son apparition. Les réparations sous garantie doivent être achevées dans une durée de temps raisonnable ne dépassant en aucun cas 30 jours.
  • Página 44 Aucune autre garantie ou caution expresse, MTD garantit ce produit contre tout vice de matière ou de façon écrite ou orale, à l’exception de celle mentionnée ci- pendant une période de deux (2) ans à compter de la date dessus, accordée par toute personne ou entité, y compris...
  • Página 45 Manuel del Dueño/Operador Recortador a Gasolina de 2 Ciclos Modelo Y725 IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE P/N 769-02227 (2/06)
  • Página 46 Copyright© 2005 MTD SOUTHWEST INC. Todos los Especificaciones ......20 derechos reservados.
  • Página 47 NORMAS PARA UNA OPERACION SEGURA Los símbolos de seguridad se utilizan para llamar su SIMBOLO SIGNIFICADO atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención El no obedecer una PELIGRO: y comprensión. Los símbolos de seguridad no eliminan advertencia de ningún peligro por sí...
  • Página 48 NORMAS PARA UNA OPERACION SEGURA • Mezcle y cargue el combustible en un área exterior • Mantenga las manos, la cara y los pies lejos de todas bien ventilada donde no haya chispas ni llamas. Quite las partes móviles. No intente tocar ni detener el lentamente la tapa del combustible sólo después de accesorio de corte mientras gira.
  • Página 49 NORMAS PARA UNA OPERACION SEGURA SIMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.
  • Página 50 NORMAS PARA UNA OPERACION SEGURA CONOZCA SU UNIDAD APLICACIONES Como recortadora: • Corte de césped y hierbas delgadas Palanca azul de EZ-Start™ • Recorte decorativo alrededor de árboles, cercos, etc. Tapa del combustible Bombilla cebador Mango de la cuerda de arranque Silenciador Cubierta del...
  • Página 51 INSTRUCCIONES DE ENSAMBLE INSTALACION DEL PROTECTOR INSTALACIÓN Y AJUSTE DE LA MANIJA EN J ACCESORIO DE CORTE 1. Coloque la manija en J entre la abrazadera superior Siga las siguientes instrucciones si el protector accesorio y la abrazadera media (Fig. 1). de corte no está...
  • Página 52 INFORMACION DEL ACEITE Y DEL COMBUSTIBLE INSTRUCCIONES PARA MEZCLAR EL Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de ACEITE Y EL COMBUSTIBLE combustible por separado. Use una proporción de 40:1 El combustible viejo o mal mezclado son los motivos de combustible y aceite.
  • Página 53 INSTRUCCIONES DE ARRANQUE Y APAGADO Use esta unidad Parado/ ADVERTENCIA: Apagado (O) sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. Evite los arranques ADVERTENCIA: accidentales. Colóquese en posición de inicio cuando tire de la Arranque/ cuerda de arranque (Fig.
  • Página 54 INSTRUCCIONES DE OPERACIÓN OPERACION DEL SISTEMA EZ-Link™ 2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador EZ-Link™ (Fig. 10). El sistema EZ-Link™ le permite el uso de estos accesorios optativos. NOTA: La alineación del botón de desconexión con el hueco de guía facilitará...
  • Página 55 INSTRUCCIONES DE OPERACION COMO SOSTENER EL RECORTADOR NOTA: No apoye la Bump Head™ sobre el suelo mientras la unidad esté en funcionamiento. ADVERTENCIA: La línea puede cortarse por: siempre • Enredarse con un objeto extraño protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al •...
  • Página 56 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION NOTA: El mantenimiento, la sustitución o arreglo de NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o dispositivos para el control de emisiones y habilidades especiales. Si no está seguro acerca sistemas pueden ser hechos por cualquier de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o establecimiento de reparación, persona o...
  • Página 57 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION 3. Saque la línea vieja por los orificios de carga y de 7. Repita los pasos 4 a 6 con la segunda pieza de línea. cierre de línea (Fig. 16 y 17). 8. Sostenga la bobina exterior. Bobine el carrete interior 4.
  • Página 58 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION 2. Saque el carrete interior viejo con la línea existente 4. Saque toda la línea que haya en el carrete interior fuera de la bobina exterior. antes de limpiarlo. Saque todos los residuos o pasto de la perilla, resorte, carrete interno y sello de 3.
  • Página 59 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION MANTENIMIENTO DEL FILTRO DE AIRE Remoción de la cubierta del silenciador/ filtro de aire ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento. Filtro de 1.
  • Página 60 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION MANTENIMIENTO DEL PARACHISPAS ADVERTENCIA: Si el capó 1. Quite el filtro de aire / tapa del silenciador. Ver parachispas y pantalla del parachispas no se Remoción de la Tapa del Filtro / Silenciador. aprieta fijamente se puede caer y causarle daño a 2.
  • Página 61 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION AJUSTE DEL CARBURADOR La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / filtro de aire (Fig. 32). NOTA: Los ajustes realizados sin cuidado pueden dañar seriamente su unidad. Los ajustes del carburador deben ser realizados por un proveedor de servicio autorizado.
  • Página 63 RESOLUCION DE PROBLEMAS EL MOTOR NO ARRANCA C A U S A A C C I Ó N El control de encendido/apagado está en apagado (OFF) Gire el control de encendido/apagado en encendido (ON) El tanque de combustible está vacío Llene el tanque con combustible bien mezclado La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total de 10 veces...
  • Página 64 ESPECIFICACIONES MOTOR* Tipo de motor......................... Enfriado por aire, de 2 ciclos Carrera .............................. 1.25 pulg. (31.75 mm) Desplazamiento ..........................1.9 pulg. cúbicas (31 cc) R.P.M. de operación............................6,800+ r.p.m. R.P.M. de marcha lenta.......................... 2,600-3,600 r.p.m. Tipo de encendido .............................. Electrónico Interruptor de encendido ........................
  • Página 65 Sus Derechos y Obligaciones de la Garantía La Junta de Recursos del Aire de California, la Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2005 y posterior.
  • Página 66 PARTS LIST ENGINE PARTS - Y725 2-CYCLE GAS TRIMMER 34 35 24 25 Item Part No. Description 753-04810 Air Cleaner Cover Assembly (includes 2 & 38) 791-180350B Air Cleaner Filter Item Part No. Description 791-180351 Carburetor Mounting Screw Assembly 791-182396 Clutch Washer 753-1194 Choke Plate...
  • Página 67 PARTS LIST BOOM & TRIMMER PARTS - Y725 2-CYCLE GAS TRIMMER Item Part No. Description 753-04114 Throttle Housing Assembly (includes 2 & 3) 791-610314 Throttle Trigger Spring 753-04115 Throttle Trigger 753-04405 Throttle Cable 753-04344 Upper Drive Shaft Housing 791-180687 J-Handle Assembly 791-683295 Handle Bracket Assembly (includes 8-13) 791-181811...
  • Página 68 MTD no deberá ser responsable de pérdidas o daños no esté aprobado por MTD para que sea usado con el (los) incidentales o consecuentes que incluyen, sin limitación, producto(s) contemplados en este manual, anularán la garantía erogación de gastos debido a la sustitución de servicios...
