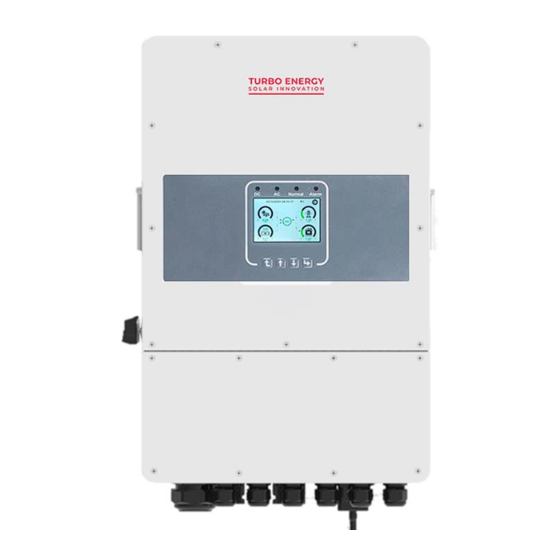

- Página 1 MANUAL DE INSTRUCCIONES Three Phase Hybrid Series 48V 10.0-5.0 (HIS 10000/48-HIS 5000/48) INVERSOR HÍBRIDO CON MODO BACKUP AÑOS GARANTÍA TURBO ENERGY MÁXIMA SATISFACCIÓN DEL CLIENTE www.turbo-e.com...
- Página 2 Lea este manual antes de instalar el inversor y siga las instrucciones cuidadosamente durante el proceso de instalación Tabla de contenido 1. Instrucciones de seguridad ......................4 2. Instrucciones de producto........................ 4 2.1 Descripción general del equipo ............................5 2.2 Dimensiones ..................................... 6 2.3 Características del inversor ..............................
- Página 3 5.5 Menú de configuración del sistema ..........................26 5.6 Menú básico de configuración ............................26 5.7 Battery setup menú ................................27 5.8 Menú del sistema de trabajo ............................28 5.9 Menú de sistema de trabajo 2 ............................31 5.10 Configuración de red ................................ 32 5.11 Menú...
- Página 4 1. Instrucciones de seguridad • Este capítulo contiene importantes instrucciones de seguridad y funcionamiento. Lea y guarde este manual para futuras referencias. • Antes de utilizar el inversor, lea las instrucciones y señales de advertencia de la batería y las secciones correspondientes en el manual de instrucciones.
- Página 5 2.1 Descripción general del equipo Leds indicadores del funcionamiento del Puerto ModBus inversor Puerto BMS Pantalla LCD Entradas FV (2 MPPTs) Botones de operación Botón ON/OFF Carga Seccionador de continua Entrada generador Puerto de paralelo Antena Wifi Puerto meter-485 Conexiones entrada de baterías Puerto multifunción www.turbo-e.com...
- Página 6 2.2 Dimensiones www.turbo-e.com...
- Página 7 2.3 Características del inversor • Inversor de 230/400V trifásico de onda sinusoidal • Autoconsumo e instalaciones aisladas de red. • Reinicio automático mientras la CA se recupera. • Prioridad de suministro programable para batería o red. • Múltiples modos de operación programables: red, off-grid y UPS. •...
- Página 8 3. Instalación 3.1 Listado de componentes Nº Descripción Cant. Inversor Híbrido Hybrid Series 48V 10.0-5.0 Tornillos de montaje de acero inoxidable M6*12 Pernos de expansión de acero inox. M8*80 Manual de usuario Antena de WiFi Transformador de corriente (CT) Sensor de batería Llave hexagonal tipo L Soporte de montaje en pared www.turbo-e.com...
- Página 9 3.2 Instrucciones de montaje Precauciones para la instalación. Este inversor híbrido está diseñado para su uso a la intemperie (IP65). Por favor, asegúrese de que el lugar en el que se va a instalar reúne las siguientes condiciones: • No esté expuesto a la luz solar directa. •...
- Página 10 Para que la circulación de aire disipe el calor, deje aproximadamente una separación de 50 cm a cada lado, 50 cm en la parte superior e inferior y 100 cm al frente. El inversor debe instalarse verticalmente como muestra el procedimiento de instalación siguiente: 1.
- Página 11 3.3 Conexión de la batería Se requiere un protector de sobrecorriente de CC independiente o un dispositivo de desconexión entre la batería y el inversor. En alguna aplicación es posible que no sea necesario cambiar de dispositivo, pero todavía se requieren protectores de sobrecorriente. Consulte el amperaje típico de la tabla siguiente para conocer el tamaño necesario de fusible o disyuntor.
- Página 12 3.3.1 Conexiones puerto multifunción No tire de los cables de comunicaciones ni los someta a esfuerzos que puedan doblar o dañar los puertos de conexiones. Estos puertos se pueden romper con facilidad si no se manipulan correctamente. www.turbo-e.com...
- Página 13 3.4 Conexión de red y cargas Antes de conectarse a la fuente de entrada de CA, instale un interruptor de CA independiente entre el inversor y la fuente de entrada. Esto garantizara que el inversor se pueda desconectar de forma segura durante el mantenimiento y sirve de protección contra la corriente excesiva de entrada de CA.
- Página 14 5. Electrodomésticos como el aire acondicionado requieren de al menos 2-3 minutos para reiniciarse porque necesitan tener suficiente tiempo para equilibrar el gas refrigerante dentro del circuito. Si se produce una escasez de energía y se recupera en poco tiempo, causará daños a sus aparatos conectados.
- Página 15 3.6 Conexión METER (medida directa) Nota: para consultar la configuración de medida directa del DDSU666, refiéranse al manual del dispositivo En la configuración del inversor, menú Advanced Function, marcar las casillas “Ex Meter For CT” y “A phase” Usar la siguiente configuración: •...
- Página 16 3.7 Conexión Meter (medida indirecta) En la configuración del inversor, menú Advanced Function, marcar las casillas “Ex Meter For CT” y “A phase” Usar la siguiente configuración: • Modbus: 01 • Ex_Meter For CT: Todas las opciones activadas (4) • Meter Select: CHNT-1P www.turbo-e.com...
- Página 17 3.8 Conexión PV Antes de conectarse a módulos fotovoltaicos, instale un disyuntor de CC por separado entre los módulos de inversor y PV. Es muy importante para la seguridad del sistema y un funcionamiento eficiente utilizar el cable adecuado para la conexión del módulo fotovoltaico. Para reducir el riesgo de lesiones, utilice el tamaño de cable recomendado como se muestra a continuación.
- Página 18 3.10 Conexión generador Inversor Tierra Baterías Back-Up Generador Nota: La conexión del generador también se puede hacer por la entrada GRID del inversor. En ese caso hay que seleccionar la casilla “Gen connect to Grid input” en el menú de configuración GEN PORT USE. www.turbo-e.com...
- Página 19 3.11 Diagrama de conexión del inversor Tierra Inversor Baterías Cargas Backup www.turbo-e.com...
- Página 20 3.12 Diagrama de conexión en paralelo www.turbo-e.com...
- Página 21 4. Operación 4.1 Power ON/OFF Una vez que la unidad se haya instalado correctamente y las baterías están bien conectadas, simplemente presione el botón de encendido/ apagado (situado en el lado izquierdo del equipo) para encender la unidad. Cuando el sistema no esté conectado a batería, pero sí a PV o a red, y con el botón ON/OFF apagado, la pantalla LCD permanecerá...
- Página 22 5. Display LCD 5.1 Pantalla principal La pantalla LCD es táctil, la pantalla de abajo muestra la información general del inversor. 1. El icono en el centro de la pantalla de inicio indica que el sistema está en funcionamiento normal. Si se convierte en “comm.
- Página 23 5.2 Diagrama de flujo de operación del LCD www.turbo-e.com...
- Página 24 5.3 Información a partir del menú principal Detalle de producción de los paneles 1. Generación solar de paneles 2. Voltaje, corriente y potencia por MPPT 3. Energía Solar producida por los paneles Presionar ‘’Energy’’ para entrar en la curva de potencia Detalles del inversor 1.
- Página 25 Página que incluye los detalles sobre la batería en caso de Li-BMS. Con estos datos se puede comprobar si la batería se encuentra comunicando o no. 5.4 Representación gráfica de la evolución temporal de los flujos de energía www.turbo-e.com...
- Página 26 La curva de energía solar diaria, mensual y total se puede verificar aproximadamente en la pantalla LCD. Para una generación de energía más precisa, compruebe el sistema de monitoreo. Haga clic en flecha de abajo para verificar la curva de potencia de diferentes periodos. 5.5 Menú...
- Página 27 5.7 Battery setup menú 100Ah • Lithium: Usar batería con cable de comunicación • Use Batt V: Usar batería sin comunicación (información de carga de la batería en voltios) • Use Batt %: Usar batería sin comunicación (información de carga de la batería en porcentaje •...
- Página 28 • Lithium Mode: seleccionar el número según el protocolo de la batería (configurar en 00 para BMS) • Shutdown: El inversor se apagará si el SOC baja del 10% • Low Batt: El inversor dará alarma cuando la batería baje del 10% •...
- Página 29 • Zero Export to Load: Seleccionar cuando nuestra instalación es de autoconsumo • Zero Export to CT: Seleccionar cuando nuestra instalación está conectada a la Red (deseamos medir los valores de los CT) • (Seleccionar Solar Sell para poder vender a la red) •...
- Página 30 EJEMPLO Enable SOC 1 START 5 kW 0:00 8:00 2 kW 8:00 10:00 2 kW 10:00 13:00 2 kW 13:00 17:00 2 kW 17:00 22:00 2 kW 22:00 0:00 A modo ejemplo, siguiendo la tabla anterior, se pueden establecer distintas programaciones en distintos periodos horarios: •...
- Página 31 5.9 Menú de sistema de trabajo 2 • Time of Use: Habilita el sistema de trabajo por periodos horarios • Gen: Activar para permitir la entrada de energía del generador • Grid charge: activar para permitir la carga de las baterías a través de la red durante un periodo de tiempo determinado.
- Página 32 5.10 Configuración de red En caso de situarse en España, se debe configurar los valores tal y como aparecen en las imágenes previas • Normal connect: Rango de tensión/frecuencia de red cuando el inversor se conecta por primera vez a la red. •...
- Página 33 • On Grid always on: La carga conectada en el Puerto Gen se alimentará cuando exista red. • Micro Inv Input: Uso del Puerto Gen como entrada de microinversor o inversor on-grid. • Micro Inv Input OFF: Cuando el SOC de la batería excede este valor, el microinversor o inversor on-grid dejará...
- Página 34 5.13 Paralelización de inversores • Seleccionar Parallel • Asignar un inversor maestro y el resto esclavos. • Asignar un número Modbus a cada inversor que se paralelice (no se deben repetir) • Configurar todos los inversores en la misma fase •...
- Página 35 6.2 Modo II: Con generador 6.3 Modo III: Con carga inteligente 6.4 Modo IV: Con inversor de red www.turbo-e.com...
- Página 36 El consumo será cubierto con energía solar. Si no hay suficiente, entrarán las baterías o la red de acuerdo con la configuración. El ultimo respaldo de energía será el generador si está disponible. 7. Conexión WiFi Para poder subir a la nube el Inversor y poder ver la monitorización del sistema, es imprescindible conectar el equipo a internet.
- Página 37 Una vez se ha accedido al portal web del logger se podrá ver la página “Status” con información general del logger. Pulsa en enlace “Wizard” debajo del enlace “Status” para ejecutar el asistente de conexión del logger a la WiFi de la instalación (la WiFi de tu casa o tu planta). Paso 3: Configurar el acceso del LOGGER a la WiFi de la planta Paso 3.1: seleccionar la WiFi de la planta Cuando ejecutamos el wizard de conexión nos aparecen la lista de redes WiFi a las que tiene acceso el...
- Página 38 Introducir la contraseña de la WiFi de la planta: en el campo “Password” introduce la contraseña de la WiFi de tu planta y pulsa el botón “Next” Paso 3.3: mejorar la seguridad En este paso NO es necesario seleccionar ninguna opción y a continuación se pulsa el botón “Next”. Sirve para configurar la seguridad de la conexión a la WiFi.
- Página 39 Paso 4: Verificar la conexión del LOGGER a la WiFi de la planta Después de reiniciar la página web vuelve a iniciar sesión en la página “Status” y verifica el estado de la conexión de red del logger: Una vez hemos verificado que el logger está conectado a la WiFi de la planta y (que debe tener acceso a internet) es posible añadir la planta a la plataforma de la nube.
- Página 40 4. La descripción del problema (incluido el código de error y el estado del indicador que se muestran en la pantalla LCD), lo más detallada posible. 5. Su información de contacto. Con el fin de darle una comprensión más clara de la información sobre el fallo del inversor, enumeraremos todos los códigos de fallo posibles y sus descripciones.
- Página 41 Fallo de corriente de fuga La corriente Tz_GFCI_OC_ es 1. Compruebe la conexión a tierra de los módulos fotovoltaicos transitoria sobre la corriente 2. Reinicie el sistema 2-3 veces 3. Póngase en contacto con nosotros si el problema persiste La resistencia del recubrimiento fotovoltaico es demasiado baja 1.
- Página 42 Tensión muy elevada en el 1. Compruebe si la tensión de la batería es demasiado alta embarrado de CC 2. Compruebe la tensión en la entrada de los módulos fotovoltaicos y confirme que está en el rango aceptable 3. Póngase en contacto con nosotros si el problema persiste. Tensión de la batería baja.
- Página 43 10. Limitación de responsabilidad El fabricante no se hará responsable del posible lucro cesante o pérdidas económicas incurridas por los fallos del producto cubiertos por el alcance de la garantía de producto. 11. Ficha de datos Modelo Three Phase Hybrid Series Three Phase Hybrid Series 48V 48V 5.0 10.0...
- Página 44 Enfriamiento Ventilación por aire Garantía 10 años/5 años* *El período de garantía depende de la fecha de compra y otras condiciones. Para más información, consulte los documentos de garantía. www.turbo-e.com...
- Página 45 12. Anexo Puerto pin para BMS RS485 RS485B RS485A CANH CANL RS485A RS485B RJ45 puerto pin para RS485 RS485 RS485B RS485A RS232 RS232 D-GND 12Vdc www.turbo-e.com...
