Turbo Energy Hybrid 48V 5.0 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para Hybrid 48V 5.0 Serie:
- Manual de instrucciones (32 páginas) ,
- Manual de instrucciones (48 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Turbo Energy Hybrid 48V 5.0 Serie
Resumen de contenidos para Turbo Energy Hybrid 48V 5.0 Serie

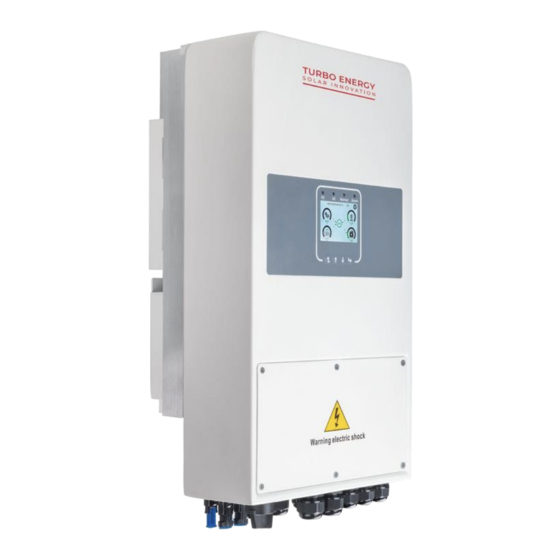

- Página 1 MANUAL DE INSTRUCCIONES Hybrid Series 48V 5.0-6.0 (HIS 5000/48- HIS 6000/48 www.turbo-e.com...
- Página 2 Lea este manual antes de instalar el inversor y siga las instrucciones cuidadosamente durante el proceso de instalación Tabla de contenido 1 Instrucciones de seguridad ......................5 2 Instrucciones de producto......................5 Descripción general del equipo ......................... 6 2.1.1 Descripción general del equipo con 6 puertos de comunicación ...... 6 2.1.2 Descripción general del equipo con 5 puertos de comunicación ......
- Página 3 5.1.1. Diagrama de flujo de operación del LCD ..............32 Información a partir del menú principal ..................... 33 Representación gráfica de la evolución temporal de los flujos de energía ....34 Menú de configuración del sistema ...................... 35 Menú de configuración básico ........................35 Battery setup menú...
- Página 4 1 Instrucciones de seguridad • Este capítulo contiene importantes instrucciones de seguridad y funcionamiento. Lea y guarde este manual para futuras referencias. • Antes de utilizar el inversor, lea las instrucciones y señales de advertencia de la batería y las secciones correspondientes en el manual de instrucciones. •...
- Página 5 2.1 Descripción general del equipo 2.1.1 Descripción general del equipo con 6 puertos de comunicación Leds indicadores del funcionamiento Puerto RS 485 del inversor Entrada generador Pantalla LCD Salida Back Up Botones de operación Bornes entrada de Batería Botón On/Off Puerto BMS 485 Seccionador de continua Puerto CAN...
- Página 6 2.1.2 Descripción general del equipo con 5 puertos de comunicación Leds indicadores del funcionamiento Puerto DRMs del inversor Entrada generador Pantalla LCD Salida Back Up Botones de operación Bornes entrada de Batería 2 entradas FV (2 MPPTs) Puerto RS 485 Orificios batería Puerto BMS 485/ CAN Sensor de temperatura...
- Página 7 2.2 Dimensiones www.turbo-e.com...
- Página 8 2.2.1 Nueva versión www.turbo-e.com...
- Página 9 2.3 Características del inversor • Inversor de 220V de onda sinusoidal pura monofásica • Autoconsumo e instalaciones aisladas de red. • Modos de operación programables. • Corriente/ voltaje de carga de la batería configurables basado en aplicaciones por configuración LCD. •...
- Página 10 3 Instalación 3.1 Listado de componentes Nº Descripción Cant Inversor Híbrido Hybrid Series 48V 5.0-6.0 Tornillos de montaje de acero inoxidable M6*12/M4*12 Pernos de expansión de acero inox. M8*80/M6*60 Manual de usuario Antena de Wifi Transformador de corriente (CT) Sensor de batería Llave hexagonal tipo L Soporte de montaje en pared Anillo magnético para la batería...
- Página 11 3.2 Instrucciones de montaje Precauciones para la instalación Este inversor híbrido está diseñado para su uso a la intemperie (IP65). Por favor, asegúrese de que el lugar en el que se va a instalar reúne las siguientes condiciones: • No esté expuesto a la luz solar directa. •...
- Página 12 Para que la circulación de aire disipe el calor, deje aproximadamente una separación de 50 cm a cada lado, 50 cm en la parte superior e inferior y 100 cm al frente. El inversor debe instalarse verticalmente como muestra el procedimiento de instalación siguiente: 1.
- Página 13 3.3 Conexión de la batería Se requiere un protector de sobrecorriente de CC independiente o un dispositivo de desconexión entre la batería y el inversor. En alguna aplicación es posible que no sea necesario cambiar de dispositivo, pero todavía se requieren protectores de sobrecorriente.
- Página 14 En el último modelo del inversor, se incluyen unos anillos magnéticos cuyo conexionado se muestra en la siguiente imagen. Utilizar tornillos de M6 para el conexionado Pase los cables de Pase los cables de Entrada CC potencia a través del comunicación del BMS a de la batería anillo magnético y...
- Página 15 3.4 Conexiones puerto multifunción Modelo con 6 puertos de conexión BMS-485: puerto RS485 para comunicación con baterías CAN: puerto para comunicación con baterías DRMs: para mercado de Australia Parallel 1: puerto de comunicación paralelo 1 (CAN) Parallel 2: puerto de comunicación paralelo 2 (CAN) BT: Sensor de temperatura para batería de *RS485:...
- Página 16 Modelo con 5 puertos de conexión RS-485: puerto RS485 para comunicación con meter BMS 485/CAN 485: puerto CAN para comunicación c o n baterías DRMs: para mercado Australia Parallel puerto comunicación paralelo 1 (CAN) Parallel puerto BT: Sensor de temperatura para batería comunicación paralelo 2 (CAN) de litio.
- Página 17 3.4.1 Conexión sensor de temperatura La conexión del sensor de temperatura se realiza de igual forma para los inversores que cuentan con 6 puertos como con los inversores que cuentan con 5. Conexión CT (medida indirecta) 3.4.2 La conexión del CT se realiza de igual forma para los inversores que cuentan con 6 puertos como con los inversores que cuentan con 5.
- Página 18 Nota: La flecha del CT tiene que apuntar hacia el inversor. En caso de que la lectura sea incorrecta, por favor invierta la dirección de la flecha Si la distancia entre el CT y el inversor es superior a 20 metros, se recomienda instalar el smart meter externo DDSU666, tal y como se indica en el siguiente esquema (medida directa): Nota: Para consultar la configuración de medida directa del DDSU666, refiéranse al...
- Página 19 Si la corriente que atraviesa el CT es superior a 2.5VA (corriente) o a 1W/8VA (voltaje), se debe usar el smart meter externo SDM630MCT, tal y como se indica en el siguiente esquema (medida indirecta): CABLES DE ALIMENTACIÓN Nota: para consultar la configuración de medida directa del DDSU666, refiéranse al manual del dispositivo En la configuración del inversor, menú...
- Página 20 3.5 Conexión entrada/salida de corriente alterna 1 Antes de conectarse a la fuente de entrada de CA, instale un interruptor de CA independiente entre el inversor y la fuente de entrada. Esto garantizara que el inversor se pueda desconectar de forma segura durante el mantenimiento y sirve de protección contra la corriente excesiva de entrada de CA.
- Página 21 3.6.1 Selección de módulos fotovoltaicos Al seleccionar módulos fotovoltaicos adecuados, asegúrese de tener en cuenta los siguientes parámetros. El voltaje de circuito abierto (Voc) de los módulos fotovoltaicos no excede el máximo voltaje de circuito abierto del array de módulos del inversor. 2 El voltaje de circuito abierto (Voc) de los módulos fotovoltaicos, debe ser mayor que la mínima tensión de arranque.
- Página 22 3.8 Conexión generador Nota: La conexión del generador también se puede hacer por la entrada GRID del inversor. En ese caso hay que seleccionar la casilla “Gen connect to Grid input” en el menú de configuración GEN PORT USE. GV/GS: Señal de contacto seco para el arranque del generador diésel.
- Página 23 Diagrama de conexionado en paralelo www.turbo-e.com...
- Página 24 3.10 Conexión WiFi Para poder subir a la nube el Inversor y poder ver la monitorización del sistema, es imprescindible conectar el equipo a internet. Para ello han de seguirse los siguientes pasos: Paso 0: Localizar el nº de serie del logger En la parte inferior del inversor hay una placa con un código QR, el nº...
- Página 25 Aparecerá una ventana emergente para iniciar sesión que le pedirá usuario y contraseña. El usuario por defecto es “admin” y la contraseña es “admin” y pulsar el botón “Iniciar sesión”. Una vez se ha accedido al portal web del logger se podrá ver la página “Status” con información general del logger.
- Página 26 Paso 3.2: acceder al WiFi Introducir la contraseña de la Wifi de la planta: en el campo “Password” introduce la contraseña de la Wifi de tu planta y pulsa el botón “Next·” Paso 3.3 (OPCIONAL): mejorar la seguridad En este paso NO es necesario seleccionar ninguna opción y a continuación se pulsa el botón “Next”.
- Página 27 Paso 4: Verificar la conexión del LOGGER a la Wifi de la planta Después de reiniciar la página web vuelve a iniciar sesión en la página “Status” y verifica el estado de la conexión de red del Logger. www.turbo-e.com...
- Página 28 www.turbo-e.com...
- Página 29 4 Operación Power on/off Una vez que la unidad se haya instalado correctamente y las baterías están bien conectadas, simplemente presione el botón de encendido/ apagado (situado en el lado izquierdo del equipo) para encender la unidad. Cuando el sistema no esté conectado a batería, pero sí a PV o a red, y con el botón ON/OFF apagado, la pantalla LCD permanecerá...
- Página 30 5 Display LCD Pantalla principal La pantalla LCD es táctil, la pantalla de abajo muestra la información general del inversor. El icono en el centro de la pantalla de inicio indica que el sistema está en funcionamiento normal. Si se convierte en “comm. /F01-F64” significa que el inversor tiene errores de comunicación u otros errores.
- Página 31 5.1.1. Diagrama de flujo de operación del LCD www.turbo-e.com...
- Página 32 Información a partir del menú principal www.turbo-e.com...
- Página 33 Detalles de la página de controla de la batería en caso de Li-BMS. Con estos datos podremos comprobar si la batería está comunicando. Representación gráfica de la evolución temporal de los flujos de energía La curva de energía solar diaria, mensual y total se puede verificar aproximadamente en la pantalla LCD.
- Página 34 5.4 Menú de configuración del sistema Menú de configuración básico Esta es la configuración básica de Sistema: • Beep: Activar/desactivar el sonido de alarma • Auto Dim: Apagado automático de la pantalla • Factory Reset: Reset de fábrica • Lock out all changes: Fijar los parámetros de la configuración •...
- Página 35 Battery setup menú • Lithium: Usar batería con cable de comunicación • Use Batt V: Usar batería sin comunicación (información de carga de la batería en voltios) • Use Batt %: Usar batería sin comunicación (información de carga de la batería en porcentaje %) •...
- Página 36 • Lithium Mode: 00 Protocolo BMS • Shutdown: 10% Solo cuando el inversor funcione en aislada, se apaga cuando la batería llega a la carga indicada • Low batt: 10% En modo aislada es el porcentaje al que el inversor corta el suministro de potencia •...
- Página 37 • Selling first: Exportar a la red primero • Zero Export to Load: La potencia de salida se ajusta a la carga de BackUp. Seleccionar cuando la instalación es aislada • Zero Export to CT: El sistema ajusta la producción a la suma de las cargas (Red y BackUp) •...
- Página 38 EJEMPLO: A modo ejemplo, siguiendo la tabla anterior, se pueden establecer distintas programaciones en distintos periodos horarios: • 00:00 - 08:00: Modo charge activado. Como en este periodo horario la energía es más barata, se activa el modo charge para priorizar la carga de la batería y poder descargarla en otro periodo donde el precio de la energía sea más elevado.
- Página 39 5.8 Menú de sistema de trabajo 2. Modo OFF-grid • Time of Use: Habilita el sistema de trabajo por periodos horarios • Gen: Activar para permitir la entrada de energía del generador • Time: Límite del periodo horario • Power: Máxima potencia a recibir del generador •...
- Página 40 5.10 Menú de la entrada/salida gen port • Generator input rated power: Max potencia recibida del generador. (configurar en 5000W). En caso de poner inversores en paralelo, dividir la potencia máxima del generador entre el número de dispositivos conectados en paralelo. Configurar en este valor X. 5000W máximo •...
- Página 41 5.11 Funciones avanzadas • Solar Arc Fault On: Mercado USA. • System Selfcheck: Función disponible solo para fabricante. Esta función deshabilitada por defecto. • Gen Peak Shaving: Si activamos esta casilla, cuando la potencia demandada al generador excede de un valor determinado, el inversor proporciona a la demanda la energía necesaria para no superar el citado valor.
- Página 42 5.13 Instalación trifásica con tres inversores monofásicos • Seleccionar los tres inversores como “master” • No seleccionar la casilla “Parallel’’ • Asignar un número Modbus a cada uno (no se deben repetir) • Seleccionar cada uno de los inversores en una fase diferente •...
- Página 43 6 Modos Modo I: básico Modo II: con generador 6.3 Modo III: con carga inteligente www.turbo-e.com...
- Página 44 6.4 Modo IV: con inversor de red El consumo será cubierto con energía solar. Si no hay suficiente, entrarán las baterías o la red de acuerdo con la configuración. El último respaldo de energía será el generador si está disponible. 7 Información y procesamiento de fallos El inversor híbrido está...
- Página 45 Con el fin de darle una comprensión más clara de la información sobre el fallo del inversor, enumeraremos todos los códigos de fallo posibles y sus descripciones. Código Soluciones Descripción error 1. Cuando el inversor funciona en slip-phase (120/240 Vac) o en trifásico (120/208 Vac), la linea N del puerto de backup load debe GFDI_Relay_Failure conectarse a tierra...
- Página 46 de CC fotovoltaicos y el inversor es firme y correcta 2. Compruebe si el cable PE del inversor está conectado a tierra 3. Póngase en contacto con nosotros si el problema persiste 1. Por favor, espere un momento y compruebe si se estabiliza 2.
- Página 47 1. Compruebe que la frecuencia está en el Sobrefrecuencia en rango de especificación 2. Compruebe si los cables de CA están conectados firme y correctamente. 3. Póngase en contacto con nosotros si el problema persiste. Frecuencia de red fuera del rango. 1.
- Página 48 • Daños causados incumplimiento instrucciones funcionamiento, instrucciones de instalación o instrucciones de mantenimiento; • Daños causados por intentos de modificar, alterar o reparar productos; • Daños causados por un uso u operación incorrectos; • Daños causados por la ventilación insuficiente del equipo; •...
- Página 49 Tipo de red Monofásica Distorsión armónica actual THD<3% (de la potencia nominal) Conmutación On-Grid/Off-Grid Eficiencia Máx. Eficiencia 97,60% Eficiencia Europea 96,50% Eficiencia MPPT >99% Datos generales Peso (kg) 25 kg Dimensiones (mm) 580 × 330 × 232 mm Protección IP65 Enfriamiento Ventilación por aire Garantía...
