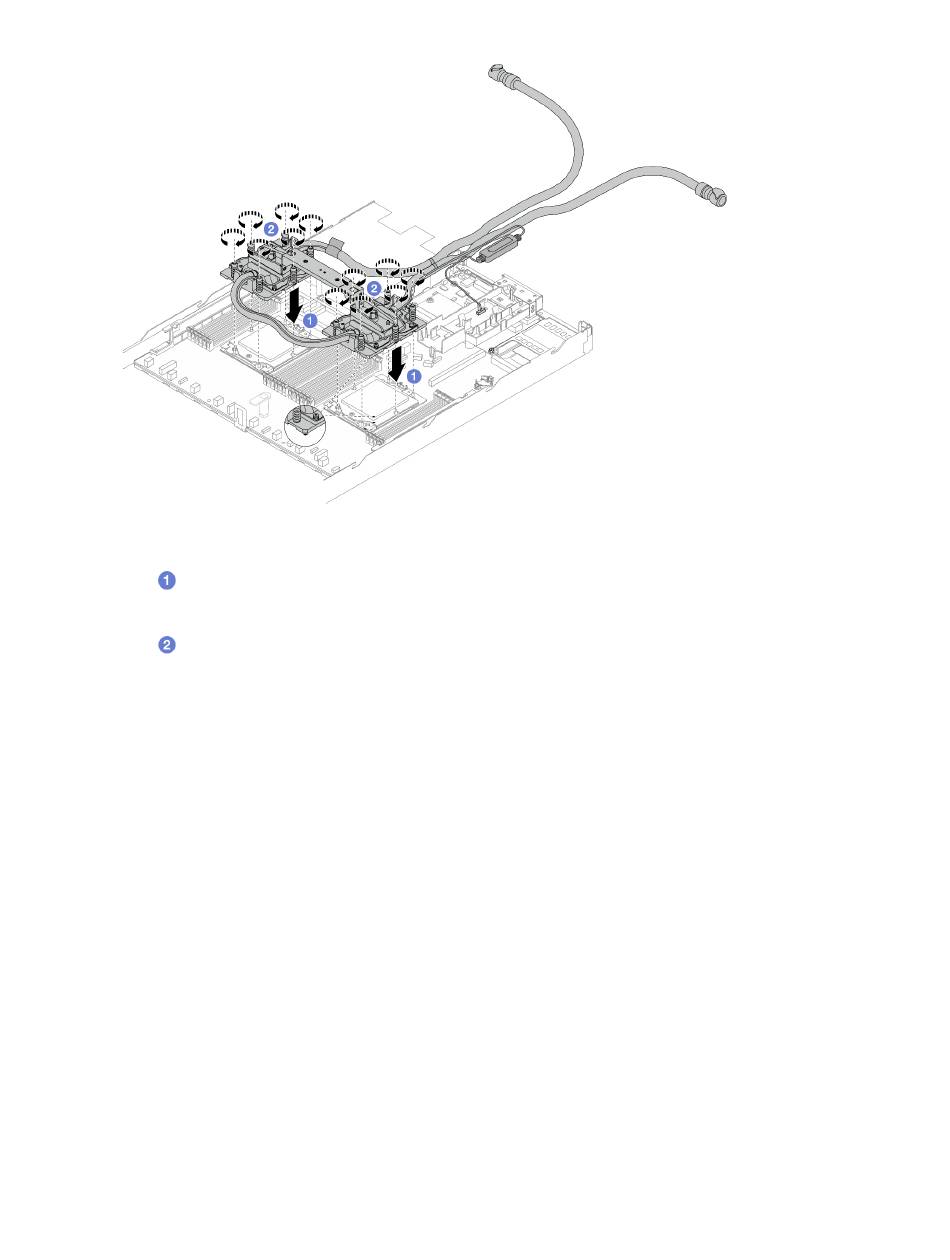

Figura 84. Instalación de DWCM
1. Alinee la marca triangular y las tuercas Torx T20 del conjunto de placa de frío con la marca
triangular y los postes roscados del zócalo del procesador. Luego, inserte el conjunto de placa
de frío en el zócalo del procesador.
2. Apriete completamente las tuercas Torx T20 en la secuencia de instalación indicada en el
conjunto de placa de frío. Apriete los tornillos hasta que se detengan; luego inspecciónelo
visualmente para asegurarse de que no hay espacio entre el hombro del tornillo debajo del
conjunto de placa de frío y el zócalo del procesador. (Como referencia, el valor de apriete
requerido para que los pasadores se aprieten completamente es de 1,25-1,45 newton-metros,
11-13 pulgadas-libra).
Paso 5. Extraiga el asa del módulo del DWCM.
