Placa Posterior De Las 16 Unidades Edsff - Lenovo ThinkSystem SR645 V3 Guía De Hardware

Tabla 91. Asignación entre 6 unidades SAS/SATA frontales de 2,5", 2 unidades AnyBay frontales de 2,5", 2 unidades
NVMe frontales de 2,5" y un adaptador CFF RAID 8i (Gen 3) (continuación)
Placa posterior
BP frontal (NVMe)

Placa posterior de las 16 unidades EDSFF

Utilice esta sección para comprender la disposición de los cables de la placa posterior para el modelo de
servidor con 16 unidades frontales E1.S EDSFF.
Disposición de los cables con un adaptador de retemporizador

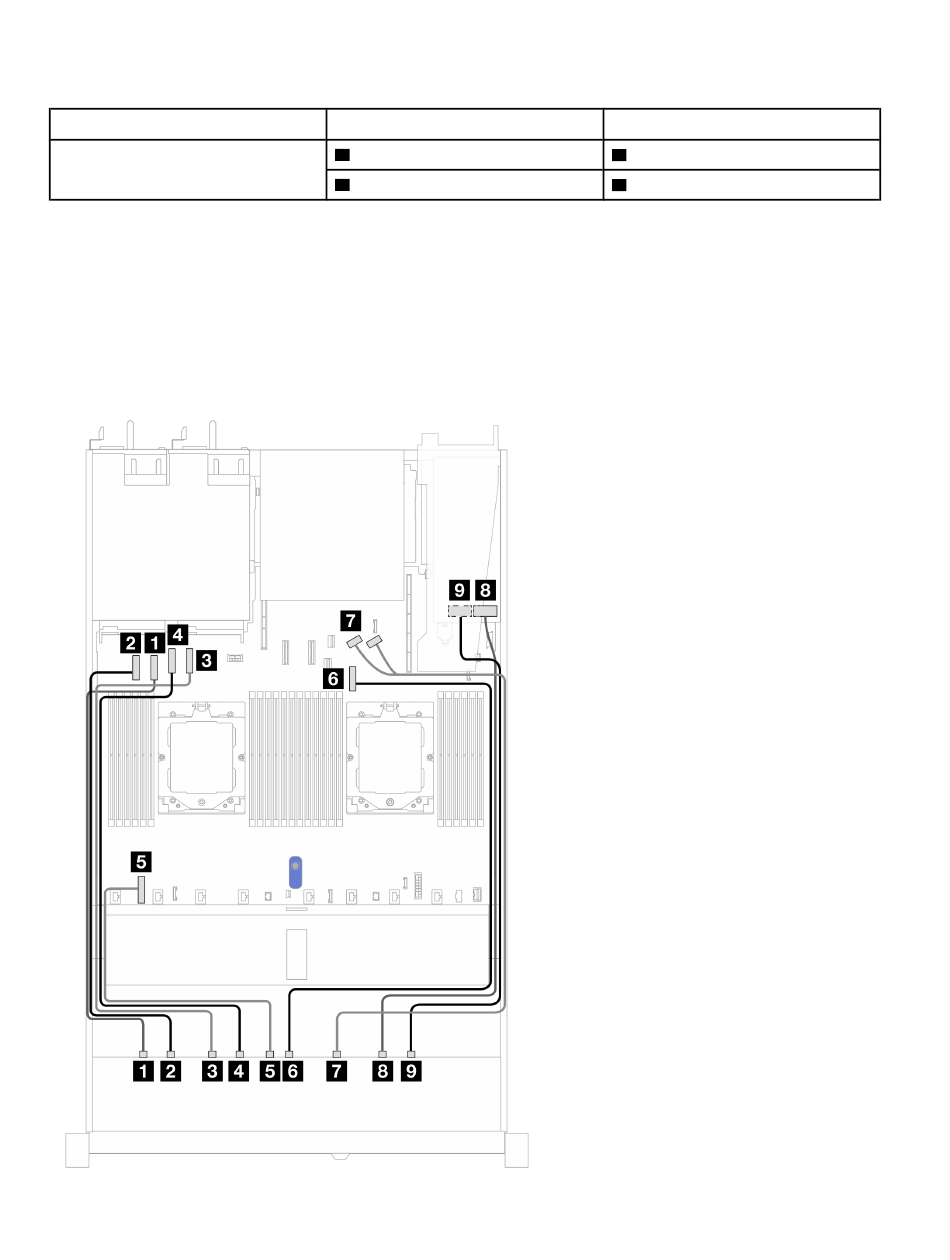

La siguiente tabla muestra la relación de asignación entre los conectores de la placa posterior, del adaptador
de retemporizador y de la placa del sistema.
434
Guía de mantenimiento del hardware deThinkSystem SR645 V3
Desde
NVMe 8-9
5
NVMe 6-7
6
Hasta
Conector PCIe 7
5
Conector PCIe 1
6
