DISPOSITIVO CORTADOR

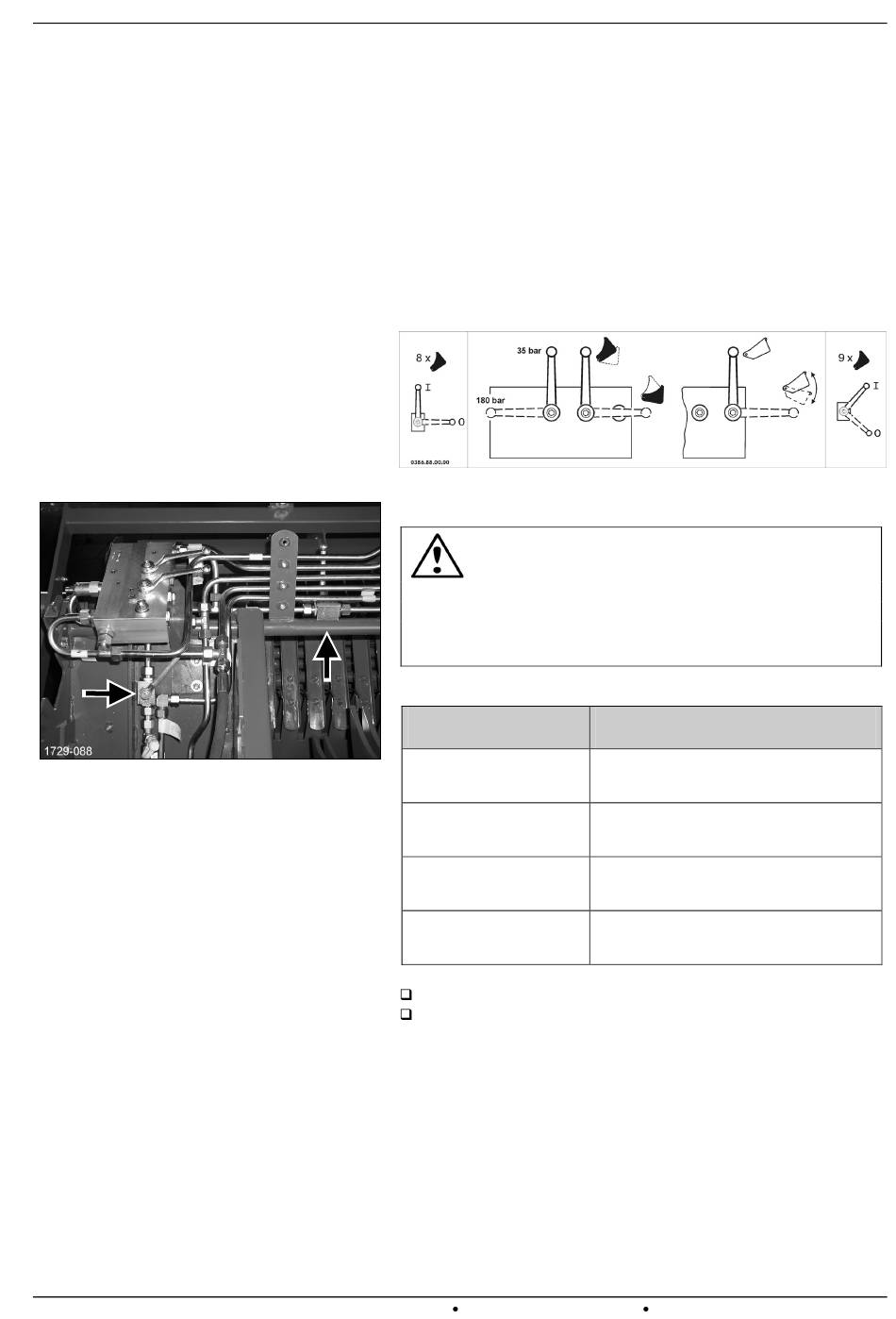

9.3 Seleccionar el grupo de cuchillas

9.3.1 Seleccionar el grupo de cuchillas: DOUBLE ACTION 235
2
Figura 64
68
Sólo para el dispositivo cortador XtraCut 17: Para desplazar un
grupo de cuchillas con ayuda de la válvula de mando del
tractor, se debe seleccionar primero con ayuda de las válvulas
hidráulicas [1] y [2] (Figura 63 y Figura 64). Las válvulas
hidráulicas se encuentran en la dirección de marcha en el lado
izquierdo de la máquina.
1
¡Atención, peligro de lesiones!
Las válvulas hidráulicas se encuentran en el área de acción
del recolector y del dispositivo cortador. Antes del manejo
de las válvulas hidráulicas: Desconectar la toma de fuerza,
desconectar el motor del tractor, retirar la llave de contacto.
1
Grupo de cuchillas
deseado
sin cuchillas
8 cuchillas
9 cuchillas
17 cuchillas
Ajustar las válvulas hidráulicas conforme a la tabla.
Ahora se pueden desplazar las cuchillas:
Véase capítulo 9.5 Plegar/desplegar el dispositivo cortador.
WELGER DOUBLE ACTION 235 DOUBLE ACTION 235 PROFI
Figura 63
Ajustar las válvulas hidráulicas
(conforme a Figura 63)
Válvula 1 posición "0"
Válvula 2 posición "0"
Válvula 1 posición "I"
Válvula 2 posición "0"
Válvula 1 posición "0"
Válvula 2 posición "I"
Válvula 1 posición "I"
Válvula 2 posición "I"
