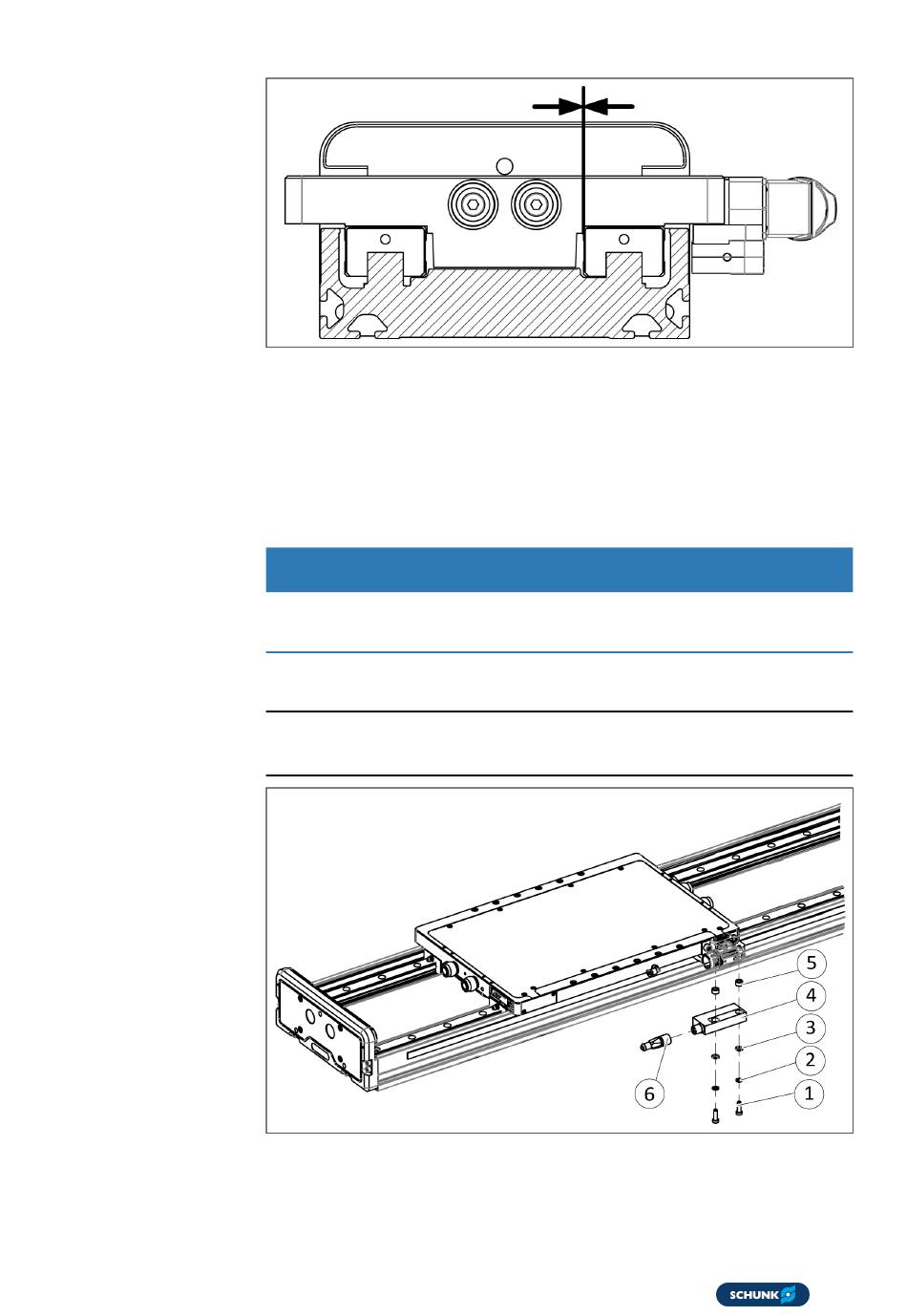

7.5 Cambie el sistema de medición del recorrido
7.5.1 Cambie el cabezal de medición TTK70(S)/MSA111C(-DQ)/LE100 M12
03.00 | SLD | Manual de instrucciones y montaje | de es | 1589533
3.
Atornille el carro (2) al carro de guía (5) con los tornillos de
fijación (1) mientras presiona el carro contra el borde del tope.
4.
Revise la cámara de aire del sistema de medición y ajústela si
es necesario.
5.
Monte la placa final.
ATENCIÓN
Debido a los trabajos de ajuste que deben realizarse, solo personal
l
calificado puede cambiar el sistema de medición del recorrido.
INDICACIÓN
Observe la documentación del sistema de medición.
1.
Retire los tornillos (1) del cabezal de medición (4).
2.
Retire el juego de fijación (1,2,3,5).
3.
Desconecte el conector (6) del cabezal de medición.
Trabajos de mantenimiento y reparación
135
