Lage und Funktion der Teile und Bedienelemente

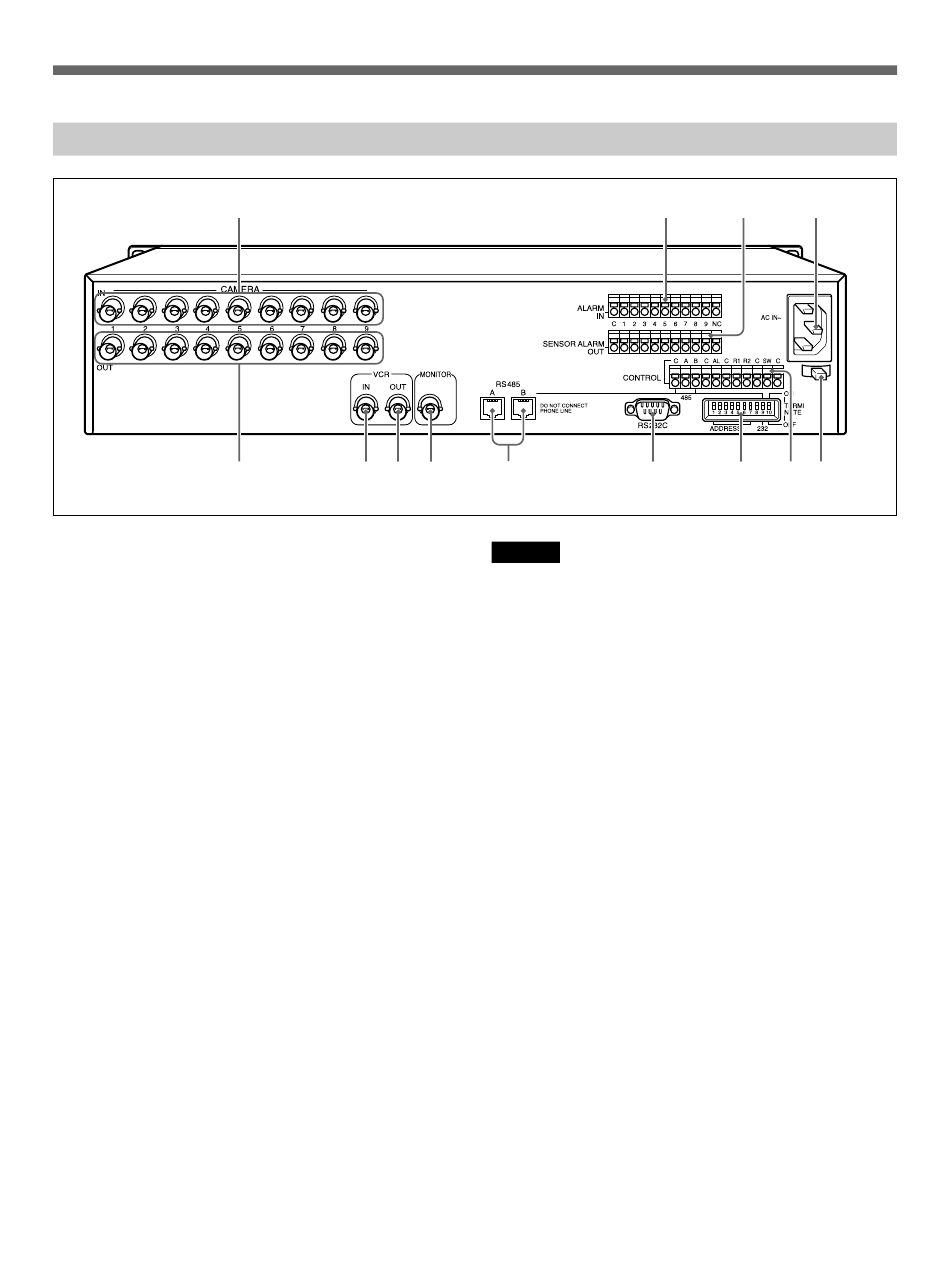

Rückseite
1
2
1 CAMERA IN-Anschlüsse
(Videokamerasignaleingang) (1 – 9)
Zum Einspeisen von Signalen von einer externen
Kamera.
2 CAMERA OUT-Anschlüsse
(Videokamerasignalausgang) (1 – 9)
Die Signale von den einzelnen Kameras werden direkt
über diese Anschlüsse ausgegeben.
3 Anschluß VCR IN (Videorecordereingang)
Zum Einspeisen von Videosignalen von einem
externen Videorecorder.
4 Anschluß VCR OUT (Videorecorderausgang)
Zum Ausgeben von Videosignalen an einen externen
Videorecorder.
5 Anschluß MONITOR (Ausgang für Monitor)
Zum Ausgeben von Videosignalen an einen externen
Monitor.
6 RS-485-Anschlüsse (Anschluß A/B)
Diesen Anschluß können Sie über ein RJ-11-Kabel mit
einem seriellen RS-485-Steuerbus verbinden. An
diesen Anschluß können Sie auch weitere mit einem
Steuergerät oder demselben Bus gesteuerte Geräte
anschließen.
Näheres dazu finden Sie auf Seite 14 (DE), 60 (DE).
10
(DE)
3 4 5 6
Vorsicht
• Schließen Sie hier kein Telefonkabel an.
• Es können nur bis zu zwei RS-485-Steueranschlüsse
verwendet werden.
• Verwenden Sie nicht alle RS-485-Steueranschlüsse.
7 RS-232C-Anschluß
Wenn Sie dieses Gerät über einen PC steuern wollen,
verbinden Sie den seriellen Anschluß des Computers
über ein 9poliges D-SUB-Kabel (nicht mitgeliefert)
mit diesem Anschluß.
Näheres dazu finden Sie auf Seite 15 (DE), 60 (DE).
8 DIP-Schalter zum Einstellen der Schnittstelle
(10 BIT)
Mit diesen DIP-Schaltern wird die Adresse für den
seriellen Steueranschluß eingestellt.
Mit diesen DIP-Schaltern legen Sie außerdem fest, ob
die Steuerung über den Anschluß RS-485 oder den
Anschluß RS-232C erfolgt, und sie dienen zum
Einstellen des Abschlusses für den RS-485-Steuerbus.
Näheres dazu finden Sie auf Seite 60 (DE).
9 Anschluß CONTROL
Zum Einspeisen der Signale von einer externen
Fernbedienung.
Näheres dazu finden Sie auf Seite 14 (DE), 15 (DE), 16
(DE).
