Instalación/montaje

3.4 Cableado

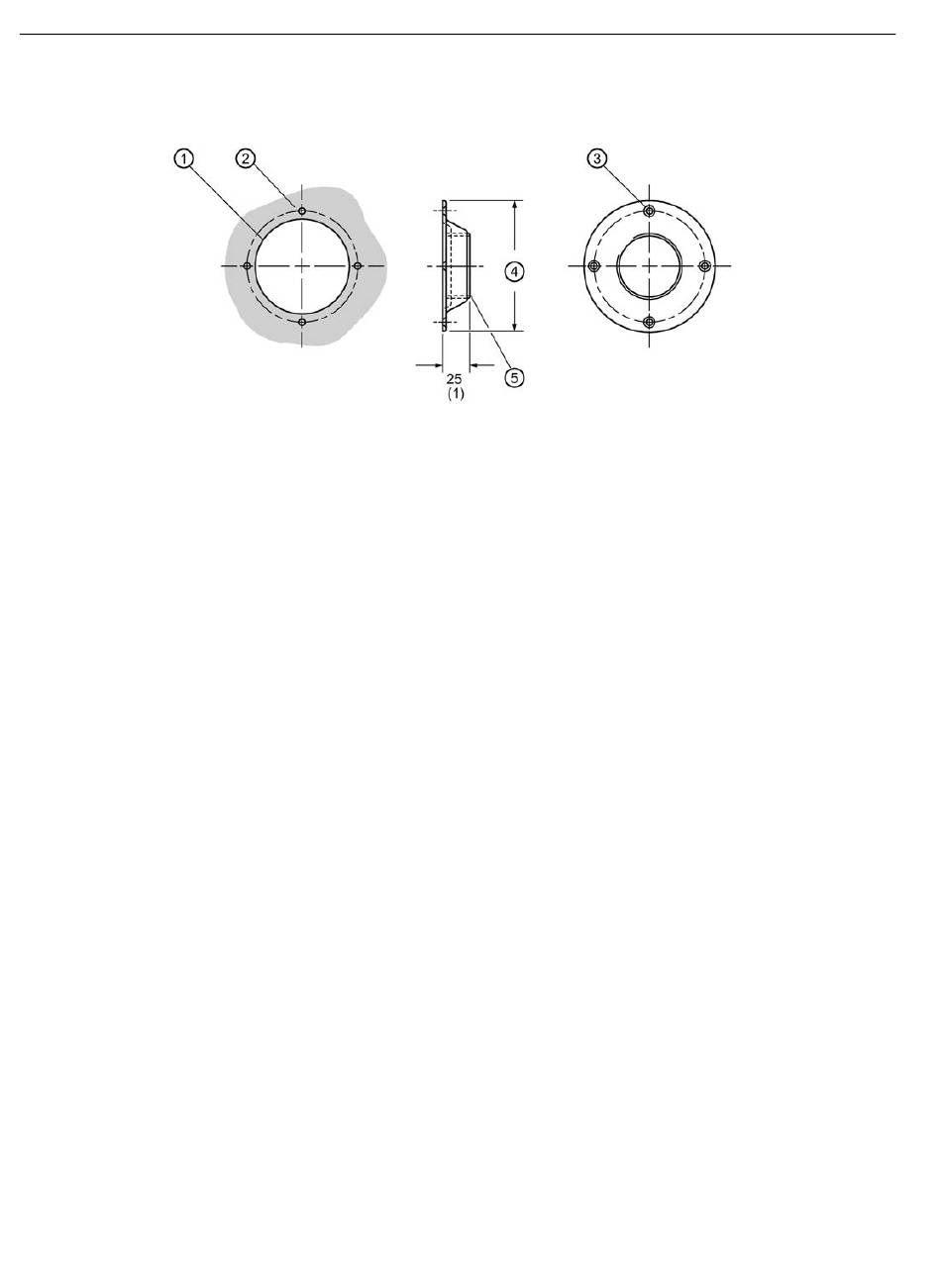

Detalles de montaje MSP-3, MSP-12, XPP-5
Dimensiones en mm (inch)
① Agujero pasante de la sonda ∅ 95 (3.75)
② Agujero de ∅ 6 (0.25) para perno ¼ - 20 o taladro y rosca en BCD de 114 (4.5) (4
posiciones)
③ Agujero de ∅ 6 (0.25) para perno ¼ - 20 o taladro y rosca en BCD de 114 (4.5) (4
posiciones)
④ Diámetro ext. 113 (5.25)
⑤ 2" NSPL
3.4 Cableado
Cuando sea posible, interconectar los componentes de la sonda utilizando el conducto
flexible. Esto permite retirar o ajustar más fácilmente la sonda y la brida de montaje.
