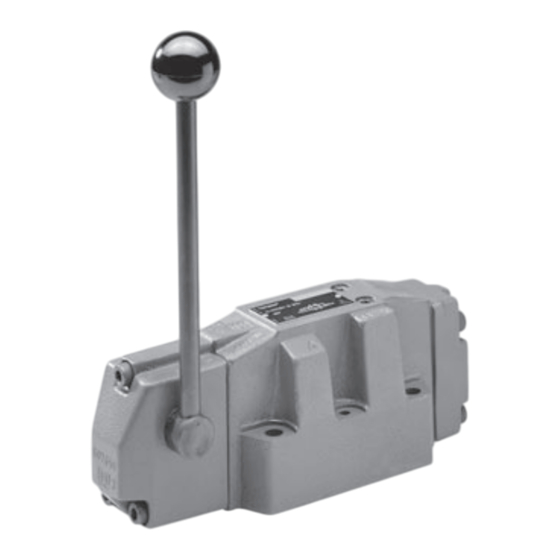

Válvula direccional 4/3 y 4/2 vías
con accionamiento manual por
palanca
Tipo WMM
Tamaño nominal 16 hasta 32
Serie 5X; 7X
Presión de servicio máxima 350 bar
Caudal máximo 450 l/min
Indice
Contenido
Características
Código de pedido
Símbolos de pistón
Funcionamiento, corte
Datos técnicos
Curvas características
Límites de potencia
Dimensiones
Informaciones sobre repuestos disponibles:
www.boschrexroth.com/spc
Características
Página
– Válvula direccional de corredera de mando directo con accio-
namiento manual por palanca
1
– Posición de las conexiones según DIN 24340 Formato A e
2
ISO 4401
3
– Con reposición por resorte o fiador, opcional
4
– Mecanismo de accionamiento protegido contra contamina-
5
ción y entrada de humedad
6 hasta 8
– Cabeza con mecanismo de accionamiento recambiable sin
6 hasta 8
desmontar la válvula
9 hasta 11
– Conmutador de posición inductivo y sensores de proximidad
(libres de contacto), ver RS 24830 (sólo TN16 y 25)
– Otras informaciones:
Placas de conexión TN16:
Placas de conexión TN25:
Placas de conexión TN32:
RS 22371/01.08
Reemplaza a: 10.05
H5914
RS 45056
RS 45058
RS 45060
1/12
Publicidad
Manuales relacionados para Bosch Rexroth H-4WMM 16 E 7X/ Serie
Resumen de contenidos para Bosch Rexroth H-4WMM 16 E 7X/ Serie
- Página 1 Válvula direccional 4/3 y 4/2 vías RS 22371/01.08 1/12 Reemplaza a: 10.05 con accionamiento manual por palanca Tipo WMM Tamaño nominal 16 hasta 32 Serie 5X; 7X Presión de servicio máxima 350 bar Caudal máximo 450 l/min H5914 Indice Características Contenido Página –...
- Página 2 2/12 Bosch Rexroth AG RS 22371/01.08 Hydraulics Código de pedido 4 WMM Pres. de servicio máxima 350 bar = H Otros datos en texto complem. 4 conexiones principales Material de juntas sin design. = juntas NBR Accionamiento Manual por palanca...
- Página 3 3/12 RS 22371/01.08 Bosch Rexroth AG Hydraulics Símbolos de pistón sólo TN16 y 32...
- Página 4 4/12 Bosch Rexroth AG RS 22371/01.08 Hydraulics Funcionamiento, corte Las válvulas del tipo WMM son válvulas direccionales de co- En estado no activado el pistón de mando (3) es mantenido rredera de accionamiento manual. Comandan el arranque, la en posición central o inicial por el resorte de reposición (4).
- Página 5 5/12 RS 22371/01.08 Bosch Rexroth AG Hydraulics Datos técnicos (¡Para utilización con datos diferentes, se ruega consultar!) generales Tamaños nominales TN16 TN25 TN32 Masa aprox. 8 aprox. 12,2 aprox. 49 Posición de montaje opcional Rango de temperatura ambiente °C –30 hasta +80 (juntas NBR) –20 hasta +80 (juntas FKM)
- Página 6 6/12 Bosch Rexroth AG RS 22371/01.08 Hydraulics Curvas características: TN16 (medidas para HLP46, ϑ = 40 °C ±5 °C) aceite Curvas características ∆p-q Sím- Sentido del caudal bolo P – A P – B A – T B – T P – T pistón...
- Página 7 7/12 RS 22371/01.08 Bosch Rexroth AG Hydraulics Curvas características: TN25 (medidas para HLP46, ϑ = 40 °C ±5 °C) aceite Curvas características ∆p-q Sím- Sentido del caudal bolo pistón – – – – – – – – – – –...
- Página 8 8/12 Bosch Rexroth AG RS 22371/01.08 Hydraulics Curvas características: TN32 (medidas para HLP46, ϑ = 40 °C ±5 °C) aceite Curvas características ∆p-q Sím- Sentido del caudal bolo pistón – – – – – – – – – – –...
- Página 9 9/12 RS 22371/01.08 Bosch Rexroth AG Hydraulics Dimensiones: TN16 (medidas en mm) Ø12 Válv. de 3 posiciones de conmutación Válv. de 2 posiciones de conmutación 0,01/100 Rzmax 4 Terminación requerida para la superficie de montaje 155 / 163 4 x Ø11 2x Ø6,6...
- Página 10 10/12 Bosch Rexroth AG RS 22371/01.08 Hydraulics Dimensiones: TN25 (medidas en mm) Ø12 Válv. de 3 pos. de conmutación Válv. de 2 pos. de conmutación 0,01/100 Rzmax 4 Terminación requerida para la superficie de montaje 6, 7 6 x Ø14 Placas de conexión según Hojas de Datos RS 45058,...
- Página 11 11/12 RS 22371/01.08 Bosch Rexroth AG Hydraulics Dimensiones: TN32 (medidas en mm) Ø18 Válv. de 3 pos. de conmutación Válv. de 2 pos. de conmut. 0,01/100 Rzmax 4 Terminación requerida para la superficie de montaje 5 6, 7 6 x Ø33 6 x Ø22...
- Página 12 RS 22371/01.08 Hydraulics Notas Bosch Rexroth AG © Todos los derechos de Bosch Rexroth AG, también para el caso de Hydraulics solicitudes de derechos protegidos. Nos reservamos todas las capaci- Zum Eisengießer 1 dades dispositivas tales como derechos de copia y de tramitación.
