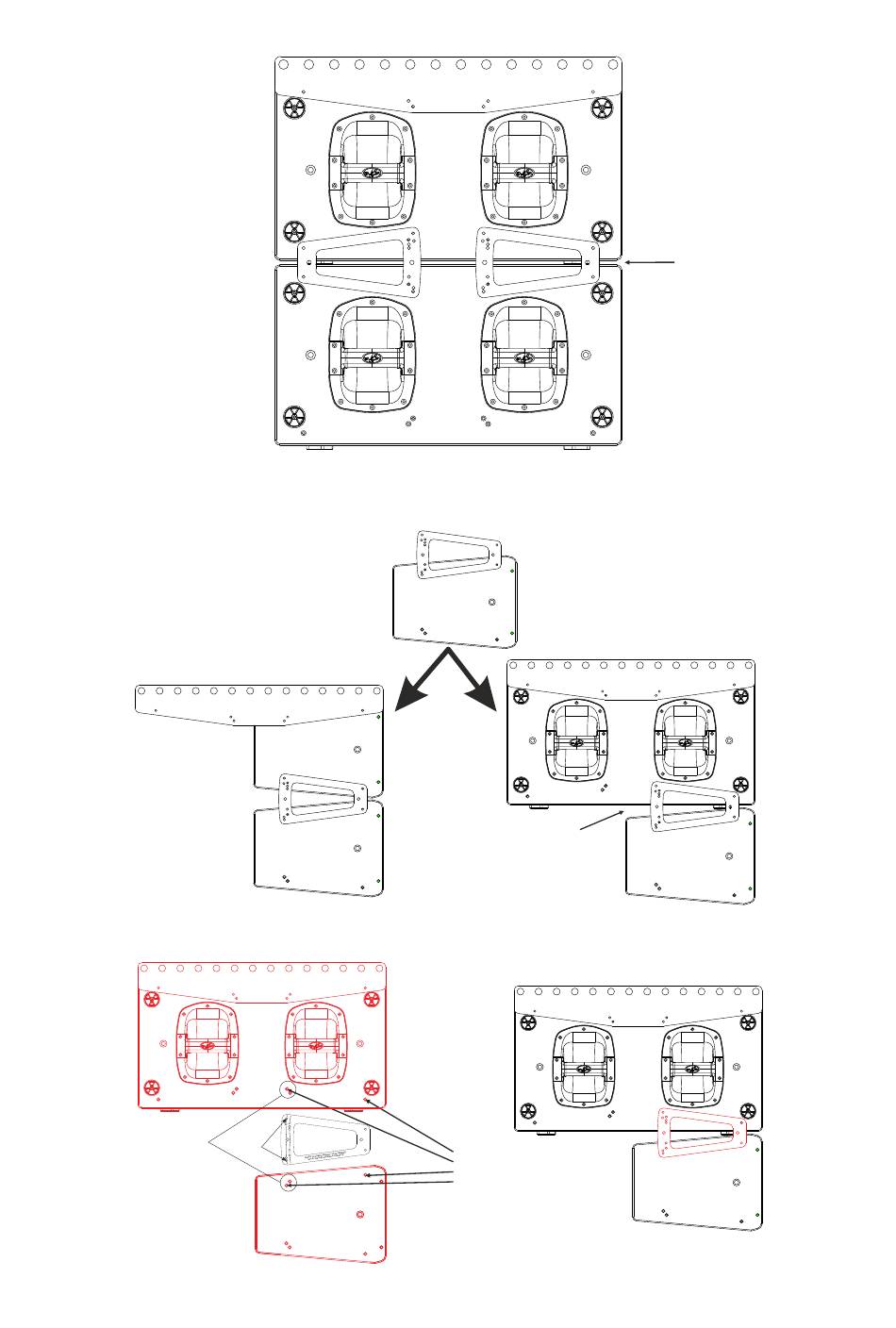

Se podrá montar otro sub debajo del primero, para lo que necesitaremos dos JP-WR320, por lado.
Tanto en el caso de contar con subs como en el caso de no contar con ninguno, debajo de la
primera caja se montarán los WR-320-FX, para lo que necesitaremos una JP-WR320, por lado, y con
los ángulos deseados.
Como ejemplo de montaje tomaremos un array: 1x WR-322S-FX + 4x WR-320-FX, con ángulos:
0º, 0,5º, 1º y 5º.
Los tornillos a
desmontar del
par que
aparecen juntos
depende de si el
ángulo elegido está
en el arco delantero
(tornillo delantero)
o en el arco trasero
(tornillo trasero)
22
+0º
+0.5º
+3º
+4º
+5º
FRONT
0º
+5º
+2º +1º
+0º
Manual del Usuario / WR series / User's Manual
Máx. 5º entre
WR-322S-FX
y WR-320-FX
0º
Tornillos de la
caja utilizados
como pasadores
Siempre 0º
entre dos
WR-322S-FX
