VERMEIREN

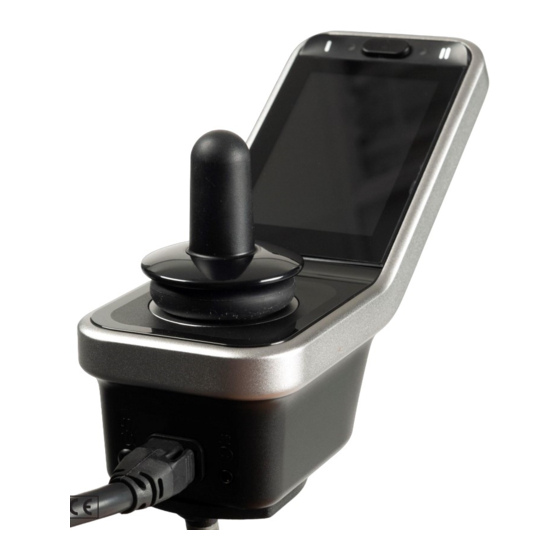

LiNX 400
U S E R M A N U A L
M A N U E L D ' U T I L I S A T I O N
G E B R U I K S A A N W I J Z I N G
G E B R A U C H S A N W E I S U N G
M A N U A L E D I I S T R U Z I O N I
M A N U A L
D E
I N S T R U C C I O N E S
I N S T R U K C J A O B S Ł U G I
N Á V O D
K
O B S L U Z E

Publicidad

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Vermeiren LiNX 400

Resumen de contenidos para Vermeiren LiNX 400

  • Página 1 VERMEIREN LiNX 400 U S E R M A N U A L M A N U E L D ' U T I L I S A T I O N G E B R U I K S A A N W I J Z I N G...
  • Página 2 Tento návod k obsluze je součástí způsobem (tisk, kopie, mikrofilm nebo jiný způsob) bez dodávky a musí být součástí každého písemného souhlasu vydavatele, nebo zpracování, prodaného produktu. duplikace či distribuce prostřednictvím elektronických Verze: A, 2019-01 systémů je zakázáno. © Vermeiren Group, 2019...
  • Página 3 English Français Nederlands Deutch Italiano Español Polski Czech User manual Manuel d'utilisation Gebruiksaanwijzing Gebrauchsanweisung Manuale di istruzioni Manual de instrucciones Instrukcja obsługi Návod k obsluze Language index...

  • Página 5: Tabla De Contenido

    LiNX 400 2019-01 Content Content Preface ......................2 Description ..................3 Before use ................... 4 2.1 General safety instructions ..............4 Driving ....................5 Operating console functions ..............6 4.1 Switching ON / OFF ................6 4.2 Failures and blocks ................. 7 4.3 Battery status and charging ..............

  • Página 6: Preface

    Preface Preface Important note This manual reflects the latest product developments. Vermeiren has the right to implement changes to this type of product without being imposed to any obligation to adapt or replace similar products previously delivered. Pictures are used to clarify the instructions in this manual. Details of the depicted product may deviate from your product.

  • Página 7: Description

    LiNX 400 2019-01 Description Description The operating console built into your electric wheelchair enables you to control all the driving, steering, braking and operating processes, as well as other adjusting motors (lifting column, seat and back adjuster). The wheelchair's electrical unit and electronics are constantly being monitored internally.

  • Página 8: Before Use

     In case of doubts or questions, do not hesitate to contact your local specialist dealer, your care provider, or your technical adviser to help you with this. Vermeiren is responsible for software updates/repairs. For adaptations in the software, contact Vermeiren, see our website http://www.vermeiren.com/...

  • Página 9: Driving

    LiNX 400 2019-01 Driving  The XLR connector on the controller is to be used exclusively for the intended purpose of charging the battery. The warranty will lapse if any unauthorized device is connected to this port.  Make sure that the battery charger that is used with the vehicle has a drive-inhibited function that is correctly connected for use with the controller.

  • Página 10: Operating Console Functions

    LiNX 400 2019-01 Operating console functions Operating console functions The operating console enables you to control all driving components as well as the motors to adjust your body position. For your own safety, and to prevent that the wheelchair gets damaged, movements are monitored by the electronics.

  • Página 11: Sleep Mode

    LiNX 400 2019-01 Operating console functions 4.1.2 Sleep mode The operating console will go into sleep mode after a period of inactivity (default 5 minutes). When the system sleeps, it is partially turned off to reduce energy consumption. To reactivate the operating console, press a button or move the joystick.
  • Página 12 LiNX 400 2019-01 Operating console functions Table 1: Battery status description Display Description Meaning Remarks Most blocks are Battery capacity: green more than 50% of full capacity. Blocks turn yellow Battery capacity Consider level is recharging the decreasing: less battery soon.

  • Página 13: Navigation

    LiNX 400 2019-01 Operating console functions Navigation There are 2 main menus to view on the touchscreen:  S-menu for adjusting the body position, see §4.8.  D-menu for changing the drive functions, see §4.9. Each main menu has separate submenus.

  • Página 14: Time Setting

    LiNX 400 2019-01 Operating console functions  To navigate to one of the items in the pop-up screen, tap on the item.  To navigate to the previous screen, tap the return arrow.  To close the pop-up screen, tap on the cross key (M) at the bottom of the screen.
  • Página 15 LiNX 400 2019-01 Operating console functions 4.5.3 Glove mode The touchscreen is programmed to a particular degree of touch sensitivity. For this reason, the screen does not respond when you wear gloves. With this function, you can increase the touch sensitivity so you can operate the console while wearing gloves.

  • Página 16: Joystick Operation (Driving And Braking)

    LiNX 400 2019-01 Operating console functions 2. Tap zone Move the slider to the left/right to decrease/increase the sensitivity zone of the tap field. 3. Left hand mode Tap this selection key to switch this mode OFF or ON. By switching on, the location of the operating keys switches from the right to the left side of the screen.

  • Página 17: Operating Console Lock

    LiNX 400 2019-01 Operating console functions Operating console lock It is also possible to lock the operating console, to prevent unauthorized use of the wheelchair.  To lock the console: Press the ON/OFF button until the lock symbol appears and the screen goes black.

  • Página 18: Changing Drive Function

    LiNX 400 2019-01 Operating console functions Seat height (lift) Backrest inclination Seat & backrest inclination Both foot supports/central Left foot support Right foot support footplate Possible submenus Changing drive function The wheelchair's speed functions can be operated from the D1, D2, or D3 submenu. These submenus allow the user to select the maximum speed limit of the wheelchair (that is the speed when the joystick is fully deflected) to their preference and environment.
  • Página 19 LiNX 400 2019-01 Operating console functions Low speed setting Medium speed setting High speed setting (indoor driving) (indoor-outdoor driving) (outdoor driving) Submenu D1, D2, D3 In each drive submenu, the speed can be changed in 10 discrete steps between lowest and highest speed.

  • Página 20: Horn

    LiNX 400 2019-01 Operating console functions 4.9.1 Limited driving speed For your safety, the driving speed of your wheelchair will be automatically reduced when certain body position alterations have been made. The drive of the wheelchair is then limited to the lowest speed setting D1, or even becomes completely blocked.
  • Página 21 LiNX 400 2019-01 Operating console functions  After operating keys (V) or (Y), the direction light blinks 8 times before it stops.  The hazard warning lights and main lights must be turned OFF manually by tapping key (W) and/or (Z) again.

  • Página 22: Troubleshooting

    LiNX 400 2019-01 Troubleshooting Troubleshooting Risk of injuries and damage to the operating console or wheelchair WARNING  NEVER attempt to repair the operating console yourself.  For failures of the operating console, you need to contact your specialist dealer.
  • Página 23 LiNX 400 2019-01 Table des matières Table des matières Table des matières ..................1 Avant-propos ....................2 Description ..................3 Avant l'utilisation ................. 4 2.1 Consignes générales de sécurité ............. 4 Conduite ....................6 Les fonctions de la console de commande ........... 7 4.1 Mise en marche et arrêt .................

  • Página 24: Avant-Propos

    Avant-propos Avant-propos Remarque importante Ce manuel est le reflet des derniers développements du produit. Vermeiren a le droit d’apporter des modifications à ce type de produit sans être tenu d'adapter ou de remplacer des produits similaires fournis précédemment. Les images sont fournies afin de clarifier les instructions de ce manuel. Les détails du produit illustré...

  • Página 25: Description

    LiNX 400 2019-01 Description Description La console de commande intégrée à votre fauteuil roulant électrique vous permet de commander tous les processus de conduite, de direction, de freinage et de fonctionnement, ainsi d'autres moteurs de réglage (dispositif de réglage de la colonne de levage, du siège et du dossier).

  • Página 26: Avant L'utilisation

     En cas de doutes ou de questions, n’hésitez pas à prendre contact avec votre revendeur local, votre prestataire de soins ou votre conseiller technique qui pourra vous aider. Vermeiren est responsable des mises à jours/réparations du logiciel. Pour des adaptations au logiciel, prenez contact avec Vermeiren, cf. notre site Internet http://www.vermeiren.com/ Consignes générales de sécurité...
  • Página 27 LiNX 400 2019-01 Avant l'utilisation d'un usage à l’extérieur, vous pouvez passer à une vitesse appropriée dans laquelle vous vous sentez à l’aise et en sécurité.  Ne touchez pas les broches de connexion. En les touchant, vous pouvez les souiller, ou elles peuvent être endommagées par décharge électrostatique.

  • Página 28: Conduite

    LiNX 400 2019-01 Conduite Conduite 1. Appuyez sur le bouton ON/OFF. 2. Si le voyant sur le bouton ON/OFF est vert, le fauteuil roulant est alimenté et prêt à partir. 3. Vérifiez l'indicateur d'état de la batterie. Chargez la batterie si nécessaire (cf. § 4.3).

  • Página 29: Les Fonctions De La Console De Commande

    LiNX 400 2019-01 Les fonctions de la console de commande Les fonctions de la console de commande La console de commande vous permet de contrôler tous les composants d'entraînement, ainsi que les moteurs permettant de régler la position de votre corps. Pour votre propre sécurité, et éviter que le fauteuil roulant ne s'endommage, les mouvements sont surveillés...

  • Página 30: Mise En Veille

    LiNX 400 2019-01 Les fonctions de la console de commande 4.1.2 Mise en veille La console de commande se mettra en veille après une période d'inactivité (réglage par défaut 5 minutes). Lorsque le système est en veille, il est partiellement éteint pour réduire la consommation d'énergie.
  • Página 31 LiNX 400 2019-01 Les fonctions de la console de commande Tableau 1 : Description d'état de batterie Affichage Description Signification Remarques La plupart des Capacité de batterie : indicateurs sont plus de 50 % de verts capacité pleine. Les indicateurs Le niveau de capacité...

  • Página 32: Navigation

    LiNX 400 2019-01 Les fonctions de la console de commande Dès que la console de commande est mise en marche, vous pouvez naviguer à travers les écrans/menu de deux manières : 1. en appuyant sur les boutons de navigation (cf. Figure 1, 2+3).

  • Página 33: Réglage De L'heure

    LiNX 400 2019-01 Les fonctions de la console de commande  Pour accéder à l'une des rubriques de l'écran instantané, appuyez sur le poste.  Pour revenir à l'écran précédent, appuyez sur la flèche retour.  Pour fermer l'écran instantané, appuyez sur la croix (M) au bas de l'écran.

  • Página 34: Paramètres

    LiNX 400 2019-01 Les fonctions de la console de commande 4.5.3 Mode gants L'écran tactile est programmé pour un certain degré de sensibilité tactile. L'écran ne répond par conséquent pas quand vous portez des gants. Avec cette fonction, vous pouvez augmenter la sensibilité des touches pour pouvoir utiliser la console lorsque vous portez des gants.

  • Página 35: Fonctionnement Du Joystick (Conduite Et Freinage)

    LiNX 400 2019-01 Les fonctions de la console de commande Interaction 1. Mode frappe uniquement Appuyez sur cette touche de sélection pour activer ou désactiver ce mode. Lorsque cette fonction est activée, il n'est plus possible de glisser et d'effacer.

  • Página 36: Verrouillage De La Console De Commande

    LiNX 400 2019-01 Les fonctions de la console de commande Pour éviter des changements imprévus de réglages, les touches de commande disparaîtront pendant le fonctionnement du joystick. Dès que le joystick sera en position neutre, les touches réapparaîtront. Verrouillage de la console de commande Il est également possible de verrouiller la console de commande, pour éviter une utilisation...

  • Página 37: Modification Des Fonctions De Conduite

    LiNX 400 2019-01 Les fonctions de la console de commande Inclinaison du siège et du Hauteur de siège (levage) Inclinaison du dossier dossier Les deux supports de Support de pied gauche Support de pied droit pied/palette repose-pieds centrale Sous-menus possibles...
  • Página 38 LiNX 400 2019-01 Les fonctions de la console de commande Réglage de vitesse moyenne Réglage de vitesse basse Réglage de vitesse élevée (conduite intérieure- (conduite à l'intérieur) (conduite extérieure) extérieure) Sous-menu D1, D2, D3 Figure 13 Dans chaque sous-menu d'entraînement, 10 étapes distinctes permettent de passer de la vitesse inférieure à...

  • Página 39: Vitesse De Conduite Limitée

    LiNX 400 2019-01 Les fonctions de la console de commande 4.9.1 Vitesse de conduite limitée Pour votre sécurité, la vitesse de conduite de votre fauteuil roulant sera automatiquement réduite lorsque certaines modifications de position corporelle sont réalisées. L'entraînement du fauteuil roulant est alors limité au réglage de vitesse inférieur D1, ou même est complètement bloqué.
  • Página 40 LiNX 400 2019-01 Les fonctions de la console de commande Quand la touche est activée, le symbole d'éclairage est coloré, et un symbole d'éclairage s'affiche sur le cercle d'indication de vitesse. Pour fermer l'écran instantané, appuyez sur la croix (X).

  • Página 41: Résolution Des Problèmes

    LiNX 400 2019-01 Résolution des problèmes Résolution des problèmes Risque de dommages corporels et matériels à la console de AVERTISSEMENT commande ou au fauteuil roulant  N'essayez JAMAIS de réparer la console de commande vous-même.  En cas de panne de la console de commande, veuillez prendre contact avec votre revendeur spécialisé.
  • Página 43 LiNX 400 2019-01 Inhoud Inhoud Inhoud ......................1 Voorwoord ...................... 2 Omschrijving ..................3 Voor gebruik ..................4 2.1 Algemene veiligheidsmaatregelen ............4 Rijden ....................5 Besturingsfuncties ................6 4.1 In-/Uitschakelen ..................6 4.2 Storingen en blokkeringen ..............7 4.3 Batterijstatus en opladen ............... 7 4.4 Navigatie ....................

  • Página 44: Voorwoord

    Belangrijke opmerking Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

  • Página 45: Omschrijving

    LiNX 400 2019-01 Omschrijving Omschrijving De besturing van uw elektrische rolstoel laat toe dat u alle rij-, stuur-, rem- en operationele processen van uw rolstoel kan bedienen, alsook andere motoren om uw lichaamshouding aan te passen. De elektrische installatie van uw rolstoel en de elektronica zelf worden voortdurend intern gecontroleerd.

  • Página 46: Voor Gebruik

     Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen. Vermeiren is verantwoordelijk voor software- updates en herstellingen. Voor aanpassingen aan de software, contacteer Vermeiren. Zie onze website: http://www.vermeiren.com/...

  • Página 47: Rijden

    LiNX 400 2019-01 Rijden  Als uw rolstoel niet uitgerust werd met een handbeschermer voor de besturing, wees u er dan bewust van dat uw hand niet beschermd wordt tegen knellen, bijvoorbeeld bij het manoeuvreren naar een tafel.  De XLR-connector op de besturing wordt uitsluitend gebruikt voor het beoogde doel van het opladen van de batterij.

  • Página 48: Besturingsfuncties

    LiNX 400 2019-01 Besturingsfuncties Besturingsfuncties De besturing laat toe dat u alle rijonderdelen kan bedienen, alsook de motoren om uw lichaamshouding aan te passen. Om uw eigen veiligheid te garanderen, en om te voorkomen dat de rolstoel beschadigd raakt, worden alle bewegingen bewaakt door de elektronica.

  • Página 49: Storingen En Blokkeringen

    LiNX 400 2019-01 Besturingsfuncties 4.1.2 Slaapstand De besturing gaat in slaapstand na een inactieve periode (standaard 5 minuten). Wanneer het systeem in slaapstand gaat, wordt het gedeeltelijk uitgeschakeld om energieverbruik te verminderen. Om de besturing te heractiveren, drukt u op een willekeurige knop of beweegt u de joystick.
  • Página 50 LiNX 400 2019-01 Besturingsfuncties Tabel1: Batterijstatus omschrijving Display Omschrijving Betekenis Opmerkingen De meeste blokjes Batterijcapaciteit: zijn groen meer dan 50% van de volle capaciteit Blokjes worden Batterijcapaciteit Probeer snel op te geel daalt: minder dan laden. 50% van de volle...

  • Página 51: Navigatie

    LiNX 400 2019-01 Besturingsfuncties Navigatie Er zijn 2 hoofdmenu's te zien op het touchscreen:  S-menu om de lichaamspositie aan te passen, zie 4.8.  D-menu om de rijfuncties aan te passen, zie 4.9. Ieder hoofdmenu heeft aparte submenu's. Zodra de besturing aanstaat, kan u door de schermen/menu's navigeren op twee manieren: 1.
  • Página 52 LiNX 400 2019-01 Besturingsfuncties  Om te navigeren naar een van de items in het pop-upscherm, tikt u op het item.  Om te navigeren naar het vorige scherm, tikt u op de "terug"-pijl.  Om het pop-upscherm te sluiten, tikt u op de kruistoets (M) aan de onderkant van het scherm.
  • Página 53 LiNX 400 2019-01 Besturingsfuncties  Om het scherm te ontgrendelen: Zet de console UIT met de AAN/UIT-knop en schakel opnieuw AAN. De toetsen op het scherm kunnen opnieuw gebruikt worden. 4.5.3 Handschoenmodus Het touchscreen werd geprogrammeerd op een bepaalde aanrakingsgevoeligheid. Daarom zal het scherm niet reageren als u handschoenen draagt.

  • Página 54: Joystickbediening (Rijden En Remmen)

    LiNX 400 2019-01 Besturingsfuncties Interactie 1. Modus 'enkel tikken' Tik op de selectietoets om de modus AAN of UIT te zetten. Na het inschakelen van deze functie zal vegen niet meer werken. Het scherm kan enkel bediend worden door de pijltoetsen en +/- toetsen aan te tikken die de veegfunctie vervangen.

  • Página 55: Besturingsvergrendeling

    LiNX 400 2019-01 Besturingsfuncties Om onbedoelde veranderingen van de instellingen te voorkomen, verdwijnen de bedieningstoetsen wanneer de joystick bediend wordt. Zodra de joystick weer in neutrale positie staat, verschijnen de bedieningstoetsen weer. Besturingsvergrendeling Het is ook mogelijk om de besturing te vergrendelen, om onbevoegd gebruik van de rolstoel te voorkomen.

  • Página 56: Rijfunctie Veranderen

    LiNX 400 2019-01 Besturingsfuncties Inclinatie van de zit & Zithoogte (lift) Inclinatie van de rug rugsteun Beensteun gelijktijdig / Beensteun links Beensteun rechts Centrale voetplaat Figuur 12 Mogelijke submenu's Rijfunctie veranderen De rijfuncties van de rolstoel kunnen bediend worden in de submenu's D1, D2 of D3. Deze submenu's laten de gebruiker toe om de maximale snelheidslimiet te kiezen (bij het volledig naar buiten duwen van de joystick), aangepast aan hun voorkeur en omgeving.
  • Página 57 LiNX 400 2019-01 Besturingsfuncties Lage snelheidsinstelling Medium snelheidsinstelling Hoge snelheidsinstelling (binnengebruik) (binnen-buitengebruik) (buitengebruik) Figuur 13 Submenu D1, D2, D3 Binnen ieder van de drie submenu's kan de snelheid nog aangepast worden in 10 discrete stappen tussen laagste en hoogste snelheid. Het beschikbare snelheidsbereik voor bediening van de joystick wordt weergegeven in groen.

  • Página 58: Claxon

    LiNX 400 2019-01 Besturingsfuncties 4.9.1 Gelimiteerde rijsnelheid Voor uw veiligheid zal de rijsnelheid van de rolstoel automatisch verlaagd worden wanneer bepaalde verstellingen in lichaamspositie werden gemaakt. De snelheid wordt dan gelimiteerd tot de laagste rijfunctie D1, of er treedt zelfs een volledige vergrendeling op.
  • Página 59 LiNX 400 2019-01 Besturingsfuncties Om het pop-upscherm te sluiten, tikt u op de kruistoets (X).  Na het bedienen van toets (V) of (Y) knipperen de richtingaanwijzers 8 keer vooraleer te stoppen.  De waarschuwingslichten en voor- en achterlichten moeten manueel uitgeschakeld worden door toets (W) en/of (Z) opnieuw aan te tikken.

  • Página 60: Probleemoplossing

    LiNX 400 2019-01 Probleemoplossing Probleemoplossing Gevaar voor letsel of beschadiging aan de besturing of rolstoel WAARSCHUWING  Probeer NOOIT zelf de besturing te repareren.  Bij storingen in de besturing dient u contact op te nemen met uw vakhandelaar. Hij /Zij zal beslissen of de besturing geherprogrammeerd moet worden.
  • Página 61 LiNX 400 2019-01 Inhalt Inhalt Inhalt ......................1 Vorwort ......................2 Beschreibung ..................3 Vor der Benutzung ................4 2.1 Allgemeine Sicherheitshinweise ............. 4 Fahren ....................6 Funktionen der Bedienkonsole ............7 4.1 Ein- und Ausschalten ................7 4.2 Fehler und Blockaden ................8 4.3 Akkustatus und Aufladung ..............

  • Página 62: Vorwort

    2019-01 Vorwort Vorwort Wichtiger Hinweis Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen. Die Abbildungen dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

  • Página 63: Beschreibung

    LiNX 400 2019-01 Beschreibung Beschreibung Mit der in Ihren elektrischen Rollstuhl integrierten Bedienkonsole können Sie sowohl sämtliche Fahr-, Lenk-, Brems- und Betriebsprozesse als auch andere Stellmotoren steuern (Hubsäule, Sitz- und Rücklehnenverstellung). Elektroeinheit und Elektronik des Rollstuhls werden intern kontinuierlich überwacht.

  • Página 64: Vor Der Benutzung

     Bei Zweifeln oder Fragen wenden Sie sich bitte zwecks Hilfe an Ihren Fachhändler, Pflegedienst oder Fachberater. Für Softwareupdates/- reparaturen ist Vermeiren zuständig. Für Anpassungen der Software wenden Sie sich bitte an Vermeiren; siehe unsere Website http://www.vermeiren.com/ Allgemeine Sicherheitshinweise Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise: ...
  • Página 65 LiNX 400 2019-01 Vor der Benutzung Geschwindigkeitseinstellung zu wählen. Beim Fahren im Freien können Sie eine Geschwindigkeit wählen, bei der Sie sich wohl und sicher fühlen.  Berühren Sie die Anschlussstifte nicht. Sie könnten verschmutzt oder aufgrund einer elektrostatischen Entladung beschädigt werden.

  • Página 66: Fahren

    LiNX 400 2019-01 Fahren Fahren 1. Drücken Sie auf die EIN/AUS-Taste. 2. Wenn die LED der EIN/AUS-Taste grün leuchtet, ist der Rollstuhl betriebsbereit. 3. Kontrollieren Sie die Akkustatusanzeige. Laden Sie den Akku ggf. auf (siehe Abschnitt 4.3). 4. Wählen Sie das Fahrprogramm und stellen Sie durch Verschieben des Pfeils (S) den Geschwindigkeitsbereich ein (siehe Fahrfunktionen in Abschnitt 4.9).

  • Página 67: Funktionen Der Bedienkonsole

    LiNX 400 2019-01 Funktionen der Bedienkonsole Funktionen der Bedienkonsole Mit der Bedienkonsole können Sie sowohl sämtliche Fahrkomponenten als auch die Stellmotoren zum Anpassen der Sitzposition steuern. Zu Ihrer eigenen Sicherheit und zur Vermeidung von Schäden am Rollstuhl werden die Bewegungen von der Elektronik überwacht.

  • Página 68: Fehler Und Blockaden

    LiNX 400 2019-01 Funktionen der Bedienkonsole 4.1.1 Notstopp Um die Fahrt oder Sitzeinstellung abrupt zu stoppen, drücken Sie die EIN/AUS-Taste, um einen NOTSTOPP vorzunehmen. Der Rollstuhl kommt daraufhin umgehend zum Stehen. 4.1.2 Ruhemodus Nach einer bestimmten Inaktivitätsdauer (Standardvorgabe 5 Minuten) wechselt die Bedienkonsole in den Ruhemodus.
  • Página 69 LiNX 400 2019-01 Funktionen der Bedienkonsole Tabelle 1: Akkustatusanzeige Anzeige Beschreibung Bedeutung Anmerkung Die meisten Akkukapazität: Segmente sind mehr als 50 % der grün vollständigen Kapazität. Segmente werden Sinkende Der Akku sollte gelb Akkukapazität: demnächst weniger als 50 % aufgeladen der vollständigen...

  • Página 70: Navigation

    LiNX 400 2019-01 Funktionen der Bedienkonsole Navigation Es werden zwei Hauptmenüs auf dem Touchscreen angezeigt:  S-Menü zum Einstellen der Sitzposition (siehe Abschnitt 4.8  D-Menü zum Einstellen der Fahrfunktionen (siehe Abschnitt 4.9 Jedes Hauptmenü hat separate Untermenüs. Nachdem Sie die Bedienkonsole eingeschaltet haben, haben Sie zwei Möglichkeiten, durch die Bildschirme/Menüs zu navigieren:...
  • Página 71 LiNX 400 2019-01 Funktionen der Bedienkonsole  Um zu einem der Elemente im Pop-up-Fenster zu navigieren, tippen Sie es an.  Um zum vorhergehenden Bildschirm zurückzugehen, tippen Sie auf den Zurück-Pfeil.  Um das Pop-up-Fenster zu schließen, tippen Sie auf das Kreuz (M) unten im Bildschirm.
  • Página 72 LiNX 400 2019-01 Funktionen der Bedienkonsole  Bildschirm entsperren: Schalten Sie die Bedienkonsole mit der EIN/AUS-Taste aus, um die Sperre aufzuheben. Die Schaltflächen auf dem Bildschirm werden wieder funktionsfähig. 4.5.3 Handschuhmodus Der Touchscreen ist so programmiert, dass er ein bestimmtes Maß an Berührungsempfindlichkeit hat.

  • Página 73: Joystick-Betrieb (Fahren Und Bremsen)

    LiNX 400 2019-01 Funktionen der Bedienkonsole Interaktion 1. Tap-only Mode (Nur-Tippen-Modus) Tippen Sie auf diese Auswahlschaltfläche, um diesen Modus aus- oder einzuschalten. Wenn diese Funktion aktiviert ist, ist eine Bedienung durch Wischen auf dem Touchscreen nicht möglich. Die Bedienung ist nur möglich, indem man auf die Pfeilschaltflächen und die Schaltflächen „+/-“...

  • Página 74: Sperren Der Bedienkonsole

    LiNX 400 2019-01 Funktionen der Bedienkonsole Achten Sie darauf, dass sich der Freilaufhebel in der Bremsstellung befindet, BEVOR Sie den Rollstuhl einschalten. Die elektromagnetischen Bremsen funktionieren NICHT, wenn sich der Rollstuhl im Freilaufmodus befindet. Dies wird auf der Bedienkonsole angezeigt. Fahren ist dann nicht möglich.

  • Página 75: Ändern Der Fahrfunktion

    LiNX 400 2019-01 Funktionen der Bedienkonsole Sitz und Sitzhöhe (Lift) Rückenlehnenneigung Rückenlehnenneigung Beide Fußablagen/zentrale Linke Fußablage Rechte Fußablage Fußplatte Ändern der Fahrfunktion Geschwindigkeitseinstellungen für den Rollstuhl können über das Untermenü D1, D2 oder D3 vorgenommen werden. In diesen Untermenüs kann der Benutzer die Höchstgeschwindigkeit des Rollstuhls (d.
  • Página 76 LiNX 400 2019-01 Funktionen der Bedienkonsole Niedrige Geschwindigkeit Mittlere Geschwindigkeit Hohe Geschwindigkeit (Fahren drinnen) (Fahren drinnen/draußen) (Fahren draußen) In jedem Fahrfunktions-Untermenü lässt sich die Geschwindigkeit in 10 Einzelschritten zwischen minimaler und maximaler Geschwindigkeit ändern. Der verfügbare Geschwindigkeitsbereich für den Joystick-Betrieb wird grün angezeigt. Der verbleibende, nicht benutzte Geschwindigkeitsbereich wird gelb angezeigt.

  • Página 77: Signalhorn

    LiNX 400 2019-01 Funktionen der Bedienkonsole 4.9.1 Beschränkte Fahrgeschwindigkeit Zu Ihrer Sicherheit wird die Fahrgeschwindigkeit des Rollstuhls automatisch reduziert, wenn bestimmte Veränderungen der Sitzstellung vorgenommen wurden. Der Antrieb des Rollstuhls wird dann auf die geringste Geschwindigkeitseinstellung beschränkt oder sogar vollständig blockiert.
  • Página 78 LiNX 400 2019-01 Funktionen der Bedienkonsole Wenn die Schaltfläche aktiviert ist, leuchtet das Lichtsymbol farbig und im Geschwindigkeitsanzeigekreis ist ein Symbol zu sehen. Um das Pop-up-Fenster zu schließen, tippen Sie auf das Kreuz (X).  Nach dem Betätigen der Schaltflächen (V) oder (Y) blinken die jeweiligen Fahrtrichtungsanzeiger 8-mal hintereinander.

  • Página 79: Störungsbeseitigung

    LiNX 400 2019-01 Störungsbeseitigung Störungsbeseitigung Gefahr von Verletzungen und Schäden an der Bedienkonsole oder am WARNUNG Rollstuhl.  Versuchen Sie KEINESFALLS, die Bedienkonsole selbst zu reparieren.  Bei Fehlern an der Bedienkonsole müssen Sie sich an Ihren Fachhändler wenden. Er entscheidet, ob die Konsole neu programmiert werden muss.
  • Página 81 LiNX 400 2019-01 Sommario Sommario Sommario ....................... 1 Premessa ......................2 Descrizione ..................3 Prima dell’uso ..................4 2.1 Istruzioni generali di sicurezza ..............4 Guida ....................6 Funzioni della console di comando ............7 4.1 Accensione/spegnimento ............... 7 4.2 Guasti e blocchi ..................8 4.3 Stato e ricarica delle batterie ..............

  • Página 82: Premessa

    Premessa Premessa Nota importante Questo manuale rispecchia gli sviluppi più recenti del prodotto. Vermeiren si riserva il diritto di introdurre modifiche di questo tipo di prodotto senza alcun obbligo di adattare o sostituire i prodotti analoghi consegnati in precedenza. Le immagini vengono utilizzate per chiarire le istruzioni contenute nel manuale. I dettagli del prodotto raffigurato possono essere diversi da quelli del prodotto in uso.

  • Página 83: Descrizione

    LiNX 400 2019-01 Descrizione Descrizione La console di comando integrata nella carrozzina elettrica permette di controllare tutte le operazioni di guida, sterzatura, frenata e azionamento, nonché di altri motori elettrici di regolazione (del montante di sollevamento, del sedile e dello schienale). I gruppi elettrici ed elettronici della carrozzina sono oggetto di un costante monitoraggio interno.

  • Página 84: Prima Dell'uso

    Vermeiren è responsabile degli aggiornamenti / delle riparazioni del software. Per eventuali adattamenti del software, rivolgersi a Vermeiren; vedere il suo sito Web http://www.vermeiren.com/ Istruzioni generali di sicurezza Durante l’uso, tenere presenti le seguenti avvertenze generali:...
  • Página 85 LiNX 400 2019-01 Prima dell’uso l’uso all’aperto, è possibile regolare la velocità su un valore appropriato, che dia una sensazione di comfort e sicurezza.  Non toccare i pin dei connettori. Se li si tocca, i pin possono sporcarsi, oppure subire danni dovuti a scariche elettrostatiche.

  • Página 86: Guida

    LiNX 400 2019-01 Guida Guida 1. Premere il pulsante ON/OFF. 2. Se il LED presente sul pulsante ON/OFF è verde, la carrozzina è alimentata e pronta a muoversi. 3. Verificare l'indicatore dello stato delle batterie. Caricare la batteria secondo necessità...

  • Página 87: Funzioni Della Console Di Comando

    LiNX 400 2019-01 Funzioni della console di comando Funzioni della console di comando La console di comando permette di controllare tutti i componenti di azionamento e i motori elettrici di regolazione della posizione del corpo. Per garantire la sicurezza dell'utente ed evitare di danneggiare la carrozzina, i movimenti sono monitorati dall'elettronica.

  • Página 88: Guasti E Blocchi

    LiNX 400 2019-01 Funzioni della console di comando 4.1.2 Modalità di sospensione Dopo un periodo di inattività (la cui durata predefinita è pari a 5 minuti), la console di comando passa alla modalità di sospensione. In tale modalità, il sistema è parzialmente disattivato per ridurre il consumo energetico.
  • Página 89 LiNX 400 2019-01 Funzioni della console di comando Tabella 1: Descrizione dello stato della batteria Display Descrizione Significato Osservazione La maggior parte Capacità residua dei segmenti è della batteria verde superiore al 50% del valore massimo. I segmenti Riduzione della...

  • Página 90: Navigazione

    LiNX 400 2019-01 Funzioni della console di comando Navigazione È possibile visualizzare sul touchscreen 2 menu principali, vale a dire:  Il menu S per la regolazione della posizione del corpo; vedere il § 4.8.  Il menu D per modificare le funzioni di guida; vedere il § 4.9.

  • Página 91: Impostazione Dell'ora

    LiNX 400 2019-01 Funzioni della console di comando  Per andare a una voce presente nella finestra a comparsa, toccare tale voce.  Per ritornare alla schermata precedente, toccare la freccia di ritorno.  Per chiudere la finestra a comparsa, toccare il tasto (M) con la croce presente al fondo della schermata.
  • Página 92 LiNX 400 2019-01 Funzioni della console di comando  Per bloccare lo schermo: Tenere per 7 secondi il sul pulsante delle impostazioni (K) (vedere la Figura 6). Per attivare il blocco, toccare il tasto di selezione presente nella sezione "blocco schermo".

  • Página 93: Azionamento Del Joystick (Guida E Frenata)

    LiNX 400 2019-01 Funzioni della console di comando Display 1. Luminosità Per ridurre/aumentare la luminosità dello schermo, spostare verso sinistra/destra il cursore verde. 2. Lingua L'impostazione predefinita per la lingua della console di comando è l'inglese. È tuttavia possibile selezionare la lingua preferita nell'elenco disponibile alla voce di impostazione Lingua.

  • Página 94: Blocco Della Console Di Comando

    LiNX 400 2019-01 Funzioni della console di comando Quando si preme il pulsante ON/OFF, accertarsi che il joystick si trovi nella posizione di folle (centrale), poiché in caso contrario l'elettronica viene bloccata. Dopo l'accensione della console di comando con il pulsante ON/OFF, il joystick deve rimanere nella posizione centrale per almeno cinque secondi.

  • Página 95: Cambio Della Funzione Di Guida

    LiNX 400 2019-01 Funzioni della console di comando Inclinazione del sedile Altezza del sedile (sollevatore) Inclinazione dello schienale e dello schienale Supporti per entrambi i piedi Supporto per il piede sinistro Supporto per il piede destro / pedana centrale Cambio della funzione di guida Le funzioni relative alla velocità...
  • Página 96 LiNX 400 2019-01 Funzioni della console di comando Impostazione di velocità bassa Impostazione di velocità media Impostazione di velocità alta (guida al coperto) (guida al coperto e all'aperto) (guida all'aperto) Ciascun sottomenu di guida consente di variare la velocità in 10 passi discreti fra un valore minimo e uno massimo.

  • Página 97: Clacson

    LiNX 400 2019-01 Funzioni della console di comando 4.9.1 Limitazione della velocità di marcia Per la sicurezza dell'utente, la velocità di marcia della carrozzina viene automaticamente ridotta quando sono state apportate determinate variazioni della posizione del corpo. In tal caso è possibile che la carrozzina venga bloccata completamente o che la sua velocità...

  • Página 98: Luci

    LiNX 400 2019-01 Funzioni della console di comando Luci 4.11 Per utilizzare le luci: 1. Andare al sottomenu D1, D2 o D3. 2. Toccare il tasto (U) per aprire la finestra a comparsa. 3. Toccare una volta uno dei tasti per...

  • Página 99: Soluzione Dei Problemi Di Funzionamento

    LiNX 400 2019-01 Soluzione dei problemi di funzionamento Soluzione dei problemi di funzionamento Rischio di lesioni e di danni alla console di comando o alla carrozzina AVVERTENZA  NON tentare MAI di riparare personalmente la console di comando.  Per i guasti della console di comando, occorre rivolgersi al proprio rivenditore specializzato, che decide se occorre riprogrammarla.
  • Página 101 LiNX 400 2019-01 Contenido Contenido Contenido ....................... 1 Introducción ....................2 Descripción ..................3 Antes de su uso ..................4 2.1 Instrucciones generales de seguridad ............. 4 Conducción ..................6 Funciones del panel de control ............7 4.1 Encendido y apagado ................7 4.2 Fallos y bloqueos ..................

  • Página 102: Contenido

    Introducción Introducción Nota importante Este manual refleja los desarrollos más recientes del producto. Vermeiren se reserva el derecho a implementar cambios en este tipo de producto sin que ello suponga obligación alguna de adaptar o cambiar productos similares previamente entregados.

  • Página 103: Descripción

    LiNX 400 2019-01 Descripción Descripción El panel de control integrado a la silla de ruedas eléctrica permite el control de todos los procesos de conducción, dirección, frenado y manejo, así como de otros motores de ajuste (columna elevadora, ajustador del asiento y el respaldo). La unidad eléctrica de la silla de ruedas y los sistemas electrónicos están constantemente monitorizados...

  • Página 104: Antes De Su Uso

     En caso de dudas o preguntas, contactar con su distribuidor especializado local, proveedor de cuidados o asesor técnico para recibir asesoramiento. Vermeiren es responsable de actualizaciones/r eparaciones del software. Para adaptaciones en el software, contactar con Vermeiren. Consultar nuestro sitio web http://www.vermeiren.com/ Instrucciones generales de seguridad Tener en cuenta las siguientes advertencias durante su utilización:...
  • Página 105 LiNX 400 2019-01 Antes de su uso  No tocar las clavijas de conexión. No tocar las clavijas, ya que pueden llegar a ensuciarse o a dañarse debido a descargas electrostáticas.  Si la silla no viene prevista de un protector de manos para el panel de control, téngase en cuenta que la mano no estará...

  • Página 106: Conducción

    LiNX 400 2019-01 Conducción Conducción 1. Encender el botón de encendido/apagado. 2. Si el LED del botón de encendido/apagado es verde, la silla de ruedas está encendida y lista para usar. 3. Comprobar el indicador de la batería. Cargar la batería si fuera necesario (véase § 4.3).

  • Página 107: Funciones Del Panel De Control

    LiNX 400 2019-01 Funciones del panel de control Funciones del panel de control El panel de control permite controlar todos los componentes de conducción y así como los motores para ajustar la posición del cuerpo. Por la seguridad del usuario y para evitar que la silla de ruedas se dañe, los movimientos están monitorizados por componentes...

  • Página 108: Modo De Espera

    LiNX 400 2019-01 Funciones del panel de control 4.1.2 Modo de espera El panel de control entrará en modo de espera después de un período de inactividad (5 minutos por defecto). Cuando el sistema está en modo espera, está parcialmente apagado para reducir el consumo de electricidad.

  • Página 109: Recargando

    LiNX 400 2019-01 Funciones del panel de control Tabla 1: Descripción de estado de la batería Pantalla Descripción Significado Observaciones La mayoría de Cap. de la batería: más los bloques son del 50% de cap. total. verdes Los bloques se Cap.

  • Página 110: Botón De Configuración

    LiNX 400 2019-01 Funciones del panel de control Una vez encendido el panel de control, se puede navegar las pantallas/el menú de dos maneras: 1. pulsando los botones de navegación (véase Figura 1, 2+3). o Presionar brevemente el botón de navegación I (2) para seleccionar un menú...

  • Página 111: Ajustes De Hora

    LiNX 400 2019-01 Funciones del panel de control  Para navegar hacia uno de los elementos de menú en la ventana emergente, pulsar el elemento de menú.  Para navegar a la pantalla anterior, pulsar la flecha de regreso.  Para cerrar la ventana emergente, pulsar la tecla en forma de cruz (M) en la parte inferior de la pantalla.

  • Página 112: Modo Guante

    LiNX 400 2019-01 Funciones del panel de control  Para desbloquear la pantalla: Apagar el panel de control con el botón de encendido/apagado para desbloquearlo. Las teclas en la pantalla se pueden volver a utilizar. 4.5.3 Modo guante La pantalla táctil está programada con un grado determinado de sensibilidad táctil. Por esta razón, la pantalla no responde cuando se maneja con guantes puestos.

  • Página 113: Funcionamiento De La Palanca De Mando (Conducir Y Frenar)

    LiNX 400 2019-01 Funciones del panel de control Interacción 1. Modo sólo pulsar Pulsar esta tecla de selección para encender o apagar este modo. Al encender esta función, ya no se podrán deslizar elementos. La pantalla sólo podrá manejarse pulsando las flechas y las teclas +/- que reemplazan estas funciones.

  • Página 114: Bloqueo Del Panel De Control

    LiNX 400 2019-01 Funciones del panel de control Asegurarse de que la palanca de rueda libre está en la posición de freno ANTES de encender la silla de ruedas. Los frenos electromagnéticos NO funcionan si la silla de ruedas está en modo rueda libre. Esto viene indicado en el panel de control. No se puede conducir.

  • Página 115: Cambiar La Función De Conducción

    LiNX 400 2019-01 Funciones del panel de control Inclinación del asiento y del Altura del asiento (elevar) Inclinación del respaldo respaldo Ambos soportes de Soporte del pie izq. Soporte del pie der. pies/paleta central Cambiar la función de conducción Las funciones de velocidad de la silla de ruedas pueden manejarse desde los submenús D1, D2 o D3.
  • Página 116 LiNX 400 2019-01 Funciones del panel de control Velocidad media Velocidad baja Velocidad alta (Conducción en interior y (Conducción en interior) (Conducción en exterior) exterior) En cada submenú de conducción, se puede cambiar la velocidad en 10 pasos discretos entre la velocidad baja y la alta. La gama de velocidades disponible para el manejo de la palanca de mando viene mostrada en verde.

  • Página 117: Velocidad Limitada

    LiNX 400 2019-01 Funciones del panel de control 4.9.1 Velocidad limitada Por su seguridad, el sistema de conducción de la silla de ruedas reduce automáticamente la velocidad cuando se han realizado ciertas alteraciones en la posición del cuerpo. La conducción de la silla de ruedas se limita a la velocidad más baja (configuración D1) o, incluso, se bloquea completamente.
  • Página 118 LiNX 400 2019-01 Funciones del panel de control  Una vez pulsadas las teclas operativas (V) o (Y), la luces direccionales parpadearán 8 veces antes de parar.  Las luces de aviso y las principales tienen que encenderse manualmente pulsando las teclas (W) o (Z) otra vez.

  • Página 119: Resolución De Problemas

    LiNX 400 2019-01 Resolución de problemas Resolución de problemas Riesgo de lesiones y daños al panel de control o a la silla de ruedas AVISO  No intentar NUNCA reparar el panel de control por su cuenta.  Si hay algún problema con el panel de control, debe contactar con su distribuidor especializado.
  • Página 121 LiNX 400 2019-01 Spis treści Spis treści Spis treści ......................1 Wstęp ......................2 Opis ..................... 3 Przed użyciem ..................4 2.1 Ogólne instrukcje bezpieczeństwa ............4 Jazda ....................6 Funkcje konsoli kierowniczej ..............7 4.1 Włączanie i wyłączanie ................7 4.2 Usterki i blokady ..................

  • Página 122: Wstęp

    2019-01 Wstęp Wstęp Ważna uwaga Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów. Ilustracje stanowią dodatkowe objaśnienia do niniejszej instrukcji. Szczegóły przedstawionego produktu mogą...

  • Página 123: Opis

    LiNX 400 2019-01 Opis Opis Konsola kierownicza wbudowana w elektryczny wózek inwalidzki umożliwia użytkownikowi pełną kontrolę nad jazdą, kierowaniem, hamowaniem i obsługą. Pozwala też na sterowanie silnikami regulacyjnymi (kolumna podnosząca, regulator siedziska i oparcia). Układ elektryczny i elektronika wózka inwalidzkiego są nieprzerwanie monitorowane wewnętrznie.

  • Página 124: Przed Użyciem

     W razie wątpliwości i pytań prosimy o kontakt z lokalnym wyspecj alizowanym sprzedawcą, opiekunem lub doradcą technicznym, który udzieli pomocy. Za aktualizacje/naprawy oprogramowania odpowiada Vermeiren. Aby dowiedzieć się więcej na temat modyfikacji i dostosowywania oprogramowania, należy się skontaktować...
  • Página 125 LiNX 400 2019-01 Przed użyciem można dostosować prędkość do takiej, przy której użytkownik czuje się wygodnie i bezpiecznie.  Nie dotykać styków złącza. Dotknięcie może zanieczyścić styki lub je uszkodzić w wyniku wyładowania elektrostatycznego.  Jeśli wózek nie jest wyposażony w osłonę ręki montowaną przy konsoli kierowniczej, należy pamiętać, że ręka nie będzie chroniona przed przygnieceniem np.

  • Página 126: Jazda

    LiNX 400 2019-01 Jazda Jazda 1. Nacisnąć przycisk wł./wył. 2. Zapalenie się zielonej kontrolki LED na przycisku wł./wył. wskazuje, że wózek jest włączony i gotowy do jazdy. 3. Sprawdzić wskaźnik stanu akumulatora. Naładować akumulator w razie potrzeby (patrz § 4.3).

  • Página 127: Funkcje Konsoli Kierowniczej

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Funkcje konsoli kierowniczej Konsola kierownicza umożliwia sterowanie wszystkimi elementami napędowymi oraz silnikami służącymi do regulacji pozycji ciała. Ruchami wózka sterują układy elektroniczne, aby zwiększyć bezpieczeństwo użytkownika i zapobiec uszkodzeniu wózka. Może to spowodować zablokowanie ruchu, zmniejszenie prędkości lub całkowite zatrzymanie.

  • Página 128: Tryb Uśpienia

    LiNX 400 2019-01 Funkcje konsoli kierowniczej 4.1.2 Tryb uśpienia Po pewnym okresie braku aktywności (domyślnie 5 minut) konsola kierownicza przejdzie w tryb uśpienia. Gdy system jest uśpiony, pewne jego elementy są wyłączone, aby ograniczyć zużycie energii. Aby wybudzić konsolę kierowniczą, nacisnąć któryś przycisk lub poruszyć joystickiem.

  • Página 129: Nawigacja

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Tabela 1: Opis stanu akumulatora Wyświetlacz Opis Znaczenie Uwagi Większość Naładowanie akumulatora: bloczków jest ponad 50% pełnej zielona pojemności. Bloczki zmieniają Poziom naładowania Należy wkrótce się na żółte akumulatora spada: mniej naładować niż 50% pełnej pojemności.

  • Página 130: Przycisk Ustawień

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Po włączeniu konsoli kierowniczej można nawigować po ekranach/menu na dwa sposoby: 1. naciskając przyciski nawigacji (patrz Ilustracja 1, 2+3). o Krótko naciskając przycisk nawigacji I (2), aby wybrać menu główne (S, D…) o Krótko naciskając przycisk nawigacji II (3), aby wybrać podmenu (S1, S2…) 2.

  • Página 131: Ustawienie Czasu

    LiNX 400 2019-01 Funkcje konsoli kierowniczej 4.5.1 Ustawienie czasu  Dotknąć wskazania czasu (H na poprzedniej ilustracji) i ustawić godzinę oraz minuty, dotykając strzałek (I).  Aby przełączyć z wyświetlania 12-godzinnego na 24-godzinne, dotknąć w obszarze przycisku 12/24-godzinnego (J). 4.5.2 Blokada ekranu Przycisk blokady ekranu (L) (patrz Ilustracja 6) służy przede wszystkim do ograniczenia...
  • Página 132 LiNX 400 2019-01 Funkcje konsoli kierowniczej 4.5.3 Tryb rękawiczek Ekran dotykowy jest zaprogramowany tak, aby reagować na dotyk z określoną czułością. Dlatego ekran nie reaguje na dłoń w rękawiczce. Ta funkcja służy do zwiększenia czułości na dotyk, aby można było obsługiwać...

  • Página 133: Obsługa Joysticka (Jazda I Hamowanie)

    LiNX 400 2019-01 Funkcje konsoli kierowniczej 2. Strefa dotyku Przesunąć suwak w lewo/w prawo, aby zmniejszyć/zwiększyć strefę czułości pola dotyku. 3. Tryb lewej ręki Dotknąć tego przycisku wyboru, aby włączyć lub wyłączyć ten tryb. Po włączeniu klawisze obsługi zmieniają położenie z prawej na lewą stronę ekranu.

  • Página 134: Blokada Konsoli Kierowniczej

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Blokada konsoli kierowniczej Można też zablokować konsolę kierowniczą, aby uniemożliwić przypadkową obsługę wózka.  Aby zablokować konsolę: Nacisnąć i przytrzymać przycisk wł./wył., aż pojawi się symbol kłódki, a ekran zrobi się czarny.  Aby odblokować konsolę: przytrzymać palec na ekranie. Ponownie pojawi się symbol blokady.

  • Página 135: Zmiana Funkcji Jazdy

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Obie podpórki stóp/centralna Podpórka lewej stopy Podpórka prawej stopy podpórka pod stopy Zmiana funkcji jazdy Funkcje jazdy wózka można obsługiwać z podmenu D1, D2 i D3. Przy użyciu tych podmenu użytkownik może wybrać maksymalny limit prędkości wózka (prędkość przy całkowitym przechyleniu joysticka), zależnie od własnych preferencji i otoczenia.

  • Página 136: Klakson

    LiNX 400 2019-01 Funkcje konsoli kierowniczej  W GÓRĘ, aby zwiększyć zakres prędkości (więcej zielonego)  W DÓŁ, aby zmniejszyć zakres prędkości (więcej żółtego) Zakres małej prędkości Zakres średniej prędkości Zakres pełnej prędkości 4.9.1 Ograniczona prędkość jazdy Ze względu na bezpieczeństwo użytkownika, prędkość jazdy wózka będzie automatycznie ograniczana po wykonaniu określonych modyfikacji pozycji ciała.

  • Página 137: Oświetlenie

    LiNX 400 2019-01 Funkcje konsoli kierowniczej Oświetlenie 4.11 Obsługa świateł: 1. Otworzyć podmenu D1, D2 lub D3. 2. Dotknąć przycisku (U), aby otworzyć wyskakujący ekran. 3. Dotknąć jeden raz jednego z przycisków, aby zapalić światło, dotknąć ponownie, aby je zgasić:...

  • Página 138: Diagnozowanie I Rozwiązywanie Problemów

    LiNX 400 2019-01 Diagnozowanie i rozwiązywanie problemów Diagnozowanie i rozwiązywanie problemów Ryzyko obrażeń i uszkodzeń konsoli kierowniczej i wózka OSTRZEŻENIE  NIGDY nie podejmować prób samodzielnej naprawy konsoli kierowniczej.  Jeśli dojdzie do usterki konsoli kierowniczej, należy się skontaktować z wyspecjalizowanym sprzedawcą.
  • Página 139 LiNX 400 2019-01 Obsah Obsah Obsah ......................1 Předmluva ....................... 2 Popis ....................3 Před použitím ..................4 2.1 Všeobecné bezpečnostní pokyny ............4 Jízda..................... 5 Funkce ovládacího panelu ..............6 4.1 Zapnutí a vypnutí..................6 4.2 Chyby a blokování ................... 7 4.3 Stav a nabíjení...

  • Página 140: Předmluva

    Předmluva Předmluva Důležitá poznámka Tento návod odráží nejnovější vývoj výrobku. Společnost Vermeiren má právo zavádět změny tohoto typu výrobku bez jakékoli povinnosti upravit nebo vyměnit podobné výrobky, které již byly dodány. K objasnění pokynů v tomto návodu se používají obrázky. Detaily znázorněného výrobku se mohou od skutečného konkrétního výrobku lišit.

  • Página 141: Popis

    LiNX 400 2019-01 Popis Popis Ovládací panel zabudovaný do elektrického kolečkového křesla umožňuje obsluhovat všechny funkce jízdy, řízení, brzdění a provozu, ale také další servomotory (zvedací sloupek, nastavení sedáku a opěradla). Elektrická jednotka a elektronika kolečkového křesla jsou průběžně interně monitorovány.

  • Página 142: Před Použitím

     V případě pochybností nebo dotazů neváhejte požádat svého místního specializovaného prodejce, svého poskytovatele péče nebo svého technického poradce, aby vám pomohl. Společnost Vermeiren je odpovědná za aktualizace softwaru a opravy. V případě úprav v softwaru kontaktujte společnost Vermeiren, viz naše webová stránka http://www.vermeiren.com/ Všeobecné...

  • Página 143: Jízda

    LiNX 400 2019-01 Jízda  Pokud kolečkové křeslo není vybaveno chráničem ruky pro ovládací panel, mějte na paměti, že vaše ruka není chráněna před zmáčknutím, například během manévrování u stolu.  Konektor XLR na ovládací jednotce se smí používat výhradně k určenému účelu nabíjení...

  • Página 144: Funkce Ovládacího Panelu

    LiNX 400 2019-01 Funkce ovládacího panelu Funkce ovládacího panelu Ovládací panel umožňuje obsluhovat všechny jízdní součásti, jakož i motorky pro nastavení polohy těla. Pro vaši vlastní bezpečnost, a aby se kolečkové křeslo nepoškodilo, jsou pohyby monitorovány elektronikou. To může vést k zablokování pohybu, snížení rychlosti nebo úplnému zastavení.

  • Página 145: Chyby A Blokování

    LiNX 400 2019-01 Funkce ovládacího panelu 4.1.2 Režim spánku Po určité době nečinnosti (standardně 5 minut) přechází ovládací panel do režimu spánku. Když systém spí, je částečně vypnutý, aby se snížila spotřeba elektrické energie. Chcete-li ovládací panel znovu aktivovat, stiskněte tlačítko nebo pohněte joystickem.

  • Página 146: Navigace

    LiNX 400 2019-01 Funkce ovládacího panelu Tabulka 1: Popis stavu baterie Displej Popis Význam Poznámky Většina segmentů Kapacita baterie: je zelená více než 50 % plné kapacity. Segmenty změní Úroveň kapacity Brzy dobijte barvu na žlutou baterie se snížila: baterii.

  • Página 147: Tlačítko Nastavení

    LiNX 400 2019-01 Funkce ovládacího panelu Jakmile se zapne ovládací panel, můžete navigovat mezi obrazovkami/menu dvěma způsoby: 1. stisknutím navigačních tlačítek (viz Obrázek 1, 2+3). o Krátkým stisknutím navigačního tlačítka I (2) se vybírá hlavní menu (S, D…). o Krátkým stisknutím navigačního tlačítka II (3) se vybírá submenu (S1, S2…).

  • Página 148: Nastavení Času

    LiNX 400 2019-01 Funkce ovládacího panelu  Chcete-li vyskakovací obrazovku zavřít, klepněte na křížek (M) v dolní části obrazovky.  Když je aktivována výběrová klávesa, změní indikátor klávesy barvu na zelenou. 4.5.1 Nastavení času  Klepněte na indikaci času (H v předchozím obrázku) a nastavte hodiny a minuty pomocí...
  • Página 149 LiNX 400 2019-01 Funkce ovládacího panelu 4.5.3 Režim rukavic Dotyková obrazovka je naprogramovaná na určitý stupeň citlivosti na dotyk. Z tohoto důvodu obrazovka nereaguje, když si navléknete rukavice. S touto funkcí můžete zvýšit citlivost na dotyk tak, abyste mohli obsluhovat ovládací panel i v rukavicích.

  • Página 150: Ovládání Joysticku (Jízda A Brzdění)

    LiNX 400 2019-01 Funkce ovládacího panelu 2. Zóna klepnutí Posouváním jezdce doleva nebo doprava můžete zmenšovat nebo zvětšovat zónu citlivosti pole pro klepnutí. 3. Režim levé ruky Klepnutím na tuto výběrovou klávesu se vypíná nebo zapíná tento režim. Po zapnutí se změní umístění ovládacích kláves z pravé strany obrazovky na levou.

  • Página 151: Nastavení Polohy Těla

    LiNX 400 2019-01 Funkce ovládacího panelu  Chcete-li odemknout ovládací panel: přidržte prst na obrazovce. Znovu se objeví symbol zámku, spolu s bílým indikátorem zavádění na obrazovce. Počkejte, až se sloupek indikátoru zcela zaplní; ovládací panel je pak opět funkční.

  • Página 152: Změna Jízdní Funkce

    LiNX 400 2019-01 Funkce ovládacího panelu Změna jízdní funkce Funkce rychlosti kolečkového křesla je možné obsluhovat ze submenu D1, D2 nebo D3. Tato submenu umožňují uživateli vybrat maximální rychlostní limit kolečkového křesla (rychlost, když je joystick úplně vychýlený) podle svých preferencí a okolního prostředí.

  • Página 153: Houkačka

    LiNX 400 2019-01 Funkce ovládacího panelu 4.9.1 Omezená rychlost jízdy Pro vaši bezpečnost se automaticky omezuje rychlost jízdy kolečkového křesla, když jsou provedeny určité změny polohy těla. Pohon kolečkového křesla je pak omezený na nejnižší nastavení rychlosti D1, nebo se dokonce úplně zablokuje.
  • Página 154 LiNX 400 2019-01 Funkce ovládacího panelu Když je klávesa aktivovaná, je symbol světla barevný a symbol světla je zobrazený na prstencovém ukazateli rychlosti. Chcete-li zavřít vyskakovací obrazovku, klepněte na křížek (X).  Po stisknutí klávesy (V) nebo (Y) blikne ukazatel změny směru jízdy 8krát a pak zhasne.

  • Página 155: Odstraňování Závad

    LiNX 400 2019-01 Odstraňování závad Odstraňování závad Nebezpečí zranění a poškození ovládacího panelu nebo kolečkového VAROVÁNÍ křesla  NIKDY se nepokoušejte sami opravit ovládací panel.  Při závadách ovládacího panelu musíte kontaktovat svého specializovaného prodejce. Ten rozhodne, jestli je nutné ovládací panel přeprogramovat.
  • Página 156 Vermeiren GROUP Vermeirenplein 1 / 15 B-2920 Kalmthout website: www.vermeiren.com © Vermeiren Group 2019...

Tabla de contenido
