- Página 1 Profipress S Instrucciones de uso Año de construcción: desde 01/2008 es_ES...
- Página 2 Profipress S 2 de 25...
-
Página 3: Tabla De Contenido
Recambio fiable de los elementos de sellado 3.3.4 Distancias y espacio necesarios 3.3.5 Herramientas necesarias Montaje 3.4.1 Cambiar el elemento de sellado 3.4.2 Curvar tubos 3.4.3 Acortar tubos 3.4.4 Desbarbar tubos 3.4.5 Prensar la unión 3.4.6 Prueba de estanqueidad Mantenimiento Eliminación Profipress S 3 de 25... -
Página 4: Sobre Estas Instrucciones De Uso
Esta limitación no se aplica a las indicaciones relativas al manejo. Durante el montaje de los productos de Viega se deben respetar las normas técnicas generales reconocidas y las instrucciones de uso de Viega. -
Página 5: Nota Sobre Esta Versión En Español
Profipress S 5 de 25... -
Página 6: Información Sobre El Producto
Normas y normativas Las normas y normativas que figuran a continuación se aplican en Ale‐ mania/Europa. La regulación nacional equivalente se puede consultar en la página web del país que corresponda, en viega.es/normas. Normativas del apartado: Tubos Ámbito de aplicación / nota... -
Página 7: Uso Previsto
ámbitos de aplicación o con medios dis‐ tintos de los descritos, es preciso consultárselo previamente el servicio técnico de Viega. 2.2.1 Ámbitos de aplicación El sistema de tubos no se debe utilizar en instalaciones de agua potable ni de gas. -
Página 8: Tubos

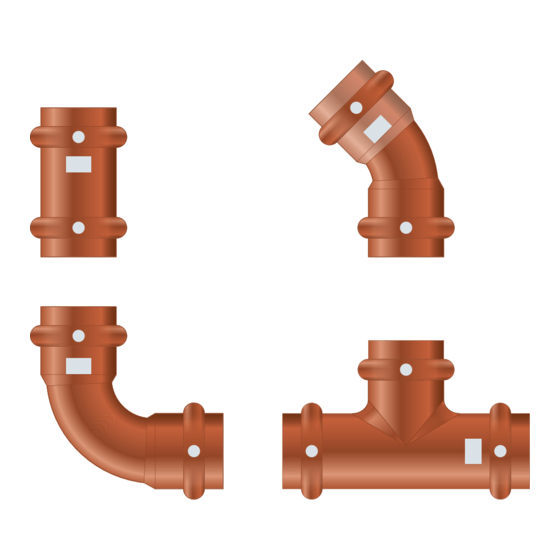

Información sobre el producto Fig. 1: Conectores de prensado Profipress S Los componentes del sistema están disponibles en los siguientes tamaños: d 12 / 15 / 18 / 22 / 28 / 35. En los tamaños de más de 35 mm, los conectores Profi‐... - Página 9 Se deben respetar las siguientes distancias de fijación: Distancia entre las abrazaderas para tubos d [mm] Distancia de fijación entre las abrazaderas para tubos 12,0 1,25 15,0 1,25 18,0 1,50 22,0 2,00 28,0 2,25 35,0 2,75 Profipress S 9 de 25...
- Página 10 = 20 m y ΔT = 50 K [mm] Cobre 0,0166 16,6 Fig. 2: Dilatación longitudinal de los tubos de cobre 1 - Dilatación longitudinal ⃗ΔI [mm] 2 - Longitud de tubo ⃗ l 3 - Diferencia de temperatura ⃗Δϑ [K] Profipress S 10 de 25...
-
Página 11: Conectores De Prensado
Los conectores de prensado están disponibles en un gran número de formas constructivas. En el catálogo encontrará una vista general de los conectores de prensado compatibles con el sistema. Los conectores de prensado del sistema Profipress S son de los siguientes materiales: Cobre Bronce/bronce silicioso Fig. -
Página 12: Elementos De Sellado
Información sobre el producto Viega garantiza que las uniones que por un descuido hayan quedado sin prensar se detectan inmediatamente durante el llenado de la instala‐ ción: Para pruebas de estanqueidad en húmedo en un rango de presiones de entre 0,1 y 0,65 MPa (1,0–6,5 bar) Para pruebas de estanqueidad en seco en un rango de presiones de entre 22 hPa y 0,3 MPa (22 mbar–3,0 bar) -
Página 13: Información Sobre El Uso
Contacto con materiales agresivos, como los que contienen nitritos o amonio En entornos corrosivos Si es precisa una protección anticorrosión externa, se deben tener en cuenta las directrices aplicables, véase Ä “Normativas del apartado: Corrosión” en la página 6. Profipress S 13 de 25... -
Página 14: Manejo
Información sobre el montaje 3.3.1 Indicaciones de montaje Comprobar los componentes del sistema Los componentes del sistema pueden haber sufrido daños durante el transporte y el almacenamiento. Compruebe todas las piezas. Cambie los componentes que estén dañados. Profipress S 14 de 25... -
Página 15: Conexión Equipotencial
– Integre los sistemas de tubos de metal siempre en la conexión equipotencial. El encargado de montar la instalación eléctrica es el respon‐ sable de comprobar y/o de garantizar la conexión equipo‐ tencial. Profipress S 15 de 25... -
Página 16: Recambio Fiable De Los Elementos De Sellado
Si el elemento de sellado del conector de prensado presenta daños evidentes y se va a cambiar por un elemento de sellado de repuesto de Viega del mismo material Si se va a cambiar en un conector Profipress un elemento de sellado de EPDM por un elemento de sellado de FKM (mayor resistencia tér‐... - Página 17 Espacio necesario PT1, tipo 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5 a [mm] b [mm] c [mm] Espacio necesario: Picco, Pressgun Picco a [mm] b [mm] c [mm] Espacio necesario: anillo de prensar a [mm] b [mm] c [mm] Profipress S 17 de 25...
-
Página 18: Herramientas Necesarias
Encontrará la medida Z en la página del producto que corresponda en el catálogo en línea. 3.3.5 Herramientas necesarias Para establecer una unión prensada se necesitan las siguientes herra‐ mientas: Cortatubos o sierra para metales de dientes finos Rebarbador y rotulador de color para dibujar marcas Profipress S 18 de 25... -
Página 19: Montaje
Mordaza de prensado o anillo de prensar con la mordaza articulada correspondiente, adecuada para el diámetro del tubo y con el perfil adecuado Fig. 6: Mordazas de prensado Máquinas de prensar de Viega recomendadas: Pressgun 5 Pressgun Picco Pressgun 4E / 4B... -
Página 20: Curvar Tubos
(radio mínimo de 3,5 x d). Los extremos de los tubos (a) deben tener una longitud de 50 mm como mínimo, para que los conectores de prensado se puedan insertar correctamente. Profipress S 20 de 25... -
Página 21: Acortar Tubos
Para ello, se recomienda utilizar un rebarbador (modelo 2292.2). ¡AVISO! Daños por utilización de las herramientas inadecuadas. Para desbarbar, no utilice muelas abrasivas ni herramientas similares. Los tubos podrían resultar dañados. Profipress S 21 de 25... - Página 22 Manejo Desbarbe el interior y el exterior del tubo. Profipress S 22 de 25...
-
Página 23: Prensar La Unión
Marque la profundidad de inserción. Coloque la mordaza de prensado en la máquina de prensar e intro‐ duzca el pasador de retención hasta que quede encajado. INFORMACIÓN: Tenga en cuenta las instrucciones del manual de la herramienta de prensado. Profipress S 23 de 25... -
Página 24: Prueba De Estanqueidad
Guarde un registro de los resultados de la prueba. Mantenimiento Durante el manejo y el mantenimiento de las instalaciones solares se deben respetar las directrices aplicables, véase Ä “Normativas del apartado: Mantenimiento” en la página 7. Profipress S 24 de 25... -
Página 25: Eliminación
Manejo Eliminación El producto y el embalaje se deben separar en los grupos de materiales que correspondan (p. ej., papel, metales, plásticos, metales no ferrosos), y eliminarse de acuerdo con la legislación nacional vigente. Profipress S 25 de 25...
