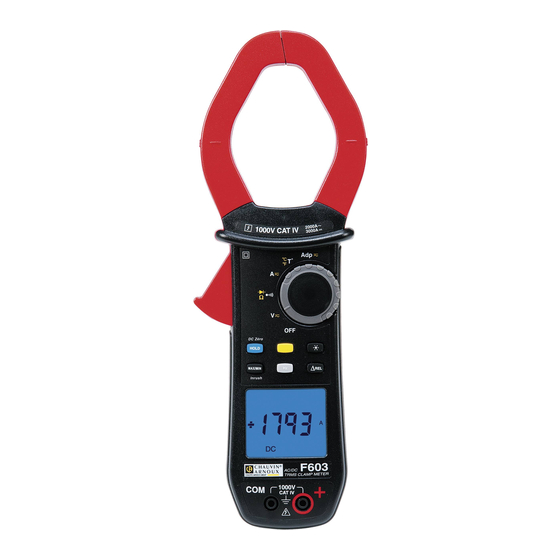

- Página 1 PINZA MULTIMÉTRICA F603 E S P AÑ O L Manual de instrucciones...
-
Página 2: Tabla De Contenido
ÍNDICE PRESENTACIÓN......................7 EL CONMUTADOR ......................8 LAS TECLAS DEL TECLADO ..................9 LA PANTALLA ........................ 10 1.3.1 Los símbolos de la pantalla ................. 10 1.3.2 Rebasamiento de las capacidades de medida (O.L) ........11 LOS BORNES ........................11 LAS TECLAS ......................12 TECLA ........................ - Página 3 3.9.2 Medida en DC ....................24 3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) ........................... 25 3.11 MEDIDA DE FRECUENCIA (H ) ................. 26 3.11.1 Medida de frecuencia en tensión ..............26 3.11.2 Medida de frecuencia en intensidad............. 26 3.12 MEDIDA DE TEMPERATURA ..................
- Página 4 Usted acaba de adquirir una Pinza multimétrica F603 y le agradecemos la confianza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: : • lea detenidamente este manual de instrucciones, • respete las precauciones de uso S ignific ado de los s ímbolos utilizados en el ins trumento :...
-
Página 5: Precauciones De Uso
PRECAUCIONES DE USO Este instrumento cumple con las normas de seguridad IEC 61010-1 y 61010-2-032 para tensiones de 1.000 V en categoría IV a una altitud inferior a 2.000 m y en interiores, con un grado de contaminación igual a 2 como máximo. El incumplimiento de las instrucciones de seguridad puede ocasionar un riesgo de descarga eléctrica, fuego, explosión, destrucción del instrumento e instalaciones. -
Página 6: Categorías De Medida
CATEGORÍAS DE MEDIDA Definición de las categorías de medida: CAT II : Circuitos directamente conectados a la instalación de baja tensión. Ejemplo: alimentación de aparatos electrodomésticos y de herramientas portátiles. CAT III : Circuitos de alimentación en la instalación del edificio. Ejemplo: cuadro de distribución, disyuntores, máquinas o aparatos industriales fijos. -
Página 7: Presentación
PRESENTACIÓN La pinza F603 es un instrumento profesional para las medidas de las magnitudes eléctricas que aúna las siguientes funciones : Medida de intensidad; Medida de corriente de inserción/sobreintensidad (True-Inrush); Medida de tensión; Medida de frecuencia;... -
Página 8: El Conmutador
EL CONMUTADOR El conmutador posee seis posiciones. Para acceder a las funciones posicione el conmutador en la función elegida. Se valida cada posición con una señal acústica. Las funciones están descritas en la tabla a continuación ; Figura 2 : el conmutador N°... -
Página 9: Las Teclas Del Teclado
LAS TECLAS DEL TECLADO A continuación se muestran las cinco teclas del teclado : Figura 3 : el teclas del teclado N° Función Véase § Memorización de los valores, bloqueo de la visualización Compensación del cero A 3.9.2 Compensación de la resistencia de los cables para la 3.6.1 función de continuidad y ohmiómetro Selección del tipo de medida (AC o DC) -
Página 10: La Pantalla
LA PANTALLA A continuación se muestra la pantalla de la pinza multimétrica: Figura 4 : la pantalla N° Función Véase § Visualización de los modos seleccionados (teclas) Visualización de los valores y de las unidades de 3.12 medida Visualización de los modos MÁX./MÍN. Naturaleza de la medida (alterna o continua) Visualización de los modos seleccionados (conmutador) -
Página 11: Rebasamiento De Las Capacidades De Medida (O.l)
Valor RMS mínimo Voltio Hertz Amperio Porcentaje Ω Ohmio Prefijo mili- Prefijo kilo- Compensación de la resistencia de los cables Prueba de continuidad Prueba de diodo Visualización permanente (auto apagado desactivado) Indicador de pilas gastadas 1.3.2 Rebasamiento de las capacidades de medida (O.L) El símbolo O.L (Over Load) aparece en pantalla cuando se rebasa la capacidad de visualización. -
Página 12: Las Teclas
2 LAS TECLAS Las teclas del teclado funcionan cuando se pulsan de forma corta, larga o se mantienen pulsadas. Las teclas ofrecen nuevas funciones y permiten detectar y adquirir parámetros complementarios de las medidas elementales tradicionales. Cada una de estas teclas se puede utilizar independientemente de las demás o pueden complementarse: esto permite una navegación sencilla e intuitiva para consultar todos los resultados de medida. -
Página 13: Tecla (Función 2 A )
Asimismo, véase § 2.4.2 y § 2.5.2 para la función de la tecla con la función de la tecla y de la tecla TECLA (FUNCIÓN 2 Esta tecla permite seleccionar el tipo de medida (AC, DC) así como las funciones secundarias marcadas en amarillo frente a las posiciones correspondientes del conmutador. -
Página 14: Tecla
TECLA 2.4.1 En modo normal Esta tecla activa la detección de los valores MÁX. y MÍN. de las medidas realizadas. Máx. y Mín. son los valores promedios extremos en continuo o RMS extremos en alterno. Obs ervac ión: en este modo, la función “auto apagado automático” del instrumento se desactiva automáticamente. -
Página 15: Acceso Al Modo True-Inrush ( En Posición )
2.4.3 Acceso al modo True-INRUSH ( en posición Esta tecla permite la medida de las corrientes Inrush (corrientes de inserción al arranque o sobreintensidad en régimen establecido), únicamente para las corrientes AC o DC. Cada pulsación … permite sucesiva en entrar en el modo True-INRUSH Large (>... -
Página 16: La Función Hz + Activación Del Modo Hold
2.5.2 La función Hz + activación del modo HOLD Cada pulsación … permite sucesiva en - memorizar la frecuencia - visualizar sucesivamente el valor memorizado de la frecuencia y luego el de la tensión o de la corriente TECLA Esta tecla permite visualizar y memorizar el valor de referencia o visualizar el valor diferencial y relativo en la unidad de magnitud medida o en % Cada pulsación …... -
Página 17: Uso
3 USO PRIMERA PUESTA EN MARCHA Coloque las pilas suministradas con el instrumento como se indica a continuación: Con un destornillador, desatornille el tornillo de la tapa (nº 1) situada en la parte posterior de la carcasa y abra la tapa; Inserte las 4 pilas en su alojamiento (nº... -
Página 18: Configuración
CONFIGURACIÓN Como medida de seguridad y para evitar sobrecargas sucesivas en las entradas del instrumento, se recomienda realizar las operaciones de configuración únicamente cuando no está conectado a tensiones peligrosas. 3.4.1 Programación de la resistencia máxima admisible para una continuidad Parar programar la resistencia máxima admisible para una continuidad, siga los siguientes pasos: Desde la posición OFF, mantenga pulsada la tecla... -
Página 19: Cambio De Unidad En Medida De Temperatura
El valor memorizado por defecto es 10%, representando el 110% de la corriente establecida medida. Los valores posibles son 5%, 10%, 20%, 50%, 70%, 100%, 150%, 200%. Para cambiar el valor del umbral, pulse la tecla . El valor parpadea: cada vez que se pulsa la tecla se visualiza el valor siguiente. -
Página 20: Configuración Por Defecto
3.4.6 Configuración por defecto Para reinicializar la pinza con sus parámetros por defecto (o configuración de fábrica): A partir de la posición OFF, mantenga pulsada la tecla girando el conmutador hasta , hasta el final de la presentación “pantalla completa” y la emisión de una señal acústica, para entrar en el modo configuración. -
Página 21: Prueba De Continuidad
PRUEBA DE CONTINUIDAD Advertencia: Antes de realizar la prueba, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en ; aparece el símbolo Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito o componente a probar. -
Página 22: Medida De Resistencia Ω
MEDIDA DE RESISTENCIA Ω Advertencia: Antes de realizar la medida de resistencia, asegúrese de que el circuito esté desconectado y los posibles condensadores descargados. Posicione el conmutador en y pulse la tecla . Aparece el símbolo Ω; Conecte el cable negro al borne COM y el cable rojo al “+”; Coloque las puntas de prueba o las pinzas cocodrilo en los bornes del circuito o componente a medir. -
Página 23: Medida De Intensidad (A)
El valor de la medida aparece en la pantalla. MEDIDA DE INTENSIDAD (A) Al apretar el gatillo hacia el cuerpo del instrumento se abren las mordazas. La flecha situada en las mordazas de la pinza (véase el esquema de abajo) debe estar orientada en el sentido supuesto de la circulación de la corriente del generador hacia la carga. -
Página 24: Medida En Dc
El valor de la medida aparece en la pantalla. 3.9.2 Medida en DC Para medir la intensidad en DC, si no aparece « 0 » en pantalla, corrija previamente el cero DC como se indica a continuación : Paso 1 : para corregir el cero DC Importante : La pinza no debe abrazar el conductor durante la corrección del cero DC. -
Página 25: Medida De La Corriente De Inserción O De Sobreintensidad (True Inrush)
El valor de la medida aparece en la pantalla. 3.10 MEDIDA DE LA CORRIENTE DE INSERCIÓN O DE SOBREINTENSIDAD (TRUE INRUSH) Observación : la medida sólo se puede realizar en modo AC o DC. Para medir la corriente Inrush de arranque o de inserción, proceda como se indica a continuación: Posicione el conmutador en , corrija el cero Dc (§... -
Página 26: Medida De Frecuencia (Hz)
3.11 MEDIDA DE FRECUENCIA (HZ) La medida de frecuencia está disponible en V y A para las magnitudes AC. Es una medida basada en el principio de cómputo de paso de la señal por cero (frentes montantes). 3.11.1 Medida de frecuencia en tensión Para medir la frecuencia en tensión, proceda como se indica a continuación: Posicione el conmutador en y pulse la tecla... -
Página 27: Medida De Temperatura
El valor de la medida aparece en la pantalla. 3.12 MEDIDA DE TEMPERATURA 3.12.1 Medida sin sensor externo Posicione el conmutador en La temperatura visualizada (intermitente) es la temperatura interna del instrumento, equivalente a la temperatura ambiente después de un período de estabilización térmica suficiente (al menos una hora). -
Página 28: Medida En Función Adaptador
El valor de la temperatura aparece en la pantalla. Para cambiar de unidad °F o °C, pulse la tecla Observaciones : Si el sensor externo está defectuoso, la temperatura visualizada parpadea. En caso de variación importante del entorno del instrumento, la medida necesita un tiempo previo de estabilización. -
Página 29: Características
Conecte el cable negro al borne COM y el cable rojo al “+”. Posicione el conmutador en ; seleccione el modo AC o DC. Conecte el adaptador según sus instrucciones de uso.; El valor de la medida aparece en la pantalla. 4 CARACTERÍSTICAS CONDICIONES DE REFERENCIA Condiciones de... -
Página 30: Características En Las Condiciones De Referencia
CARACTERÍSTICAS EN LAS CONDICIONES DE REFERENCIA Las incertidumbres están expresadas en ± (x% de la lectura (L) + y cuenta (ct)). 4.2.1 Medida de tensión en DC desde 0,00 V desde 100,0 V Rango de medida 1.000 V (1) hasta 99,99 V hasta 999,9 V Rango de medida de 0 a 100% del rango de medida... -
Página 31: Medida De Intensidad En Dc
Nota (2) Todo valor comprendido entre cero y el umbral mínimo del rango de medida (0,15 V) está forzado a “----” en pantalla. Características específicas en modo MÁX./MÍN. (desde 10 Hz hasta 1kHz en AC, y desde 0.30 V) : •... -
Página 32: Medida De True-Inrush
Nota (2) - Todo valor comprendido entre cero y el umbral mínimo del rango medida (0,15 A) está forzado a “----” en pantalla. Características específicas en modo MAX-MIN (desde 10 Hz hasta 1 kHz en AC, desde 0,30 A): • Incertidumbres (cero corregido): añada 1% L a los valores de la tabla de arriba. -
Página 33: Medida De Resistencia
4.2.7 Medida de resistencia desde 0,0 Ω desde 1000 Ω desde 10.00 kΩ Rango de medida (1) hasta 999,9 Ω hasta 9999 Ω hasta 99,99 kΩ Rango de medida de 1 a 100% del de 0 a 100% del rango de especificado rango de medida medida... -
Página 34: Medida De Temperatura
4.2.9.2 C arac terís tic as en intens idad Rango de medida (1) desde 5,0 Hz hasta 999,9 Hz Rango de medida especificado 1 a 100% del rango de medida Incertidumbres ± (0,4% L + 1 ct) Resolución 0,1 Hz Nota (1) Si el nivel de la señal es insuficiente (U <... -
Página 35: Medida En Función Adaptador
4.2.11 Medida en función Adaptador 4.2.11.1 E n modo DC Rango de medida (1) 0,0-999,9 mV 1,00-9,99 V Rango de medida especificado (2) 0 a 100% del rango de medida Incertidumbres 1% L + 3 cts Resolución 0,1 mV 10 mV Impedancia de entrada 10 MΩ... -
Página 36: Características Constructivas
CARACTERÍSTICAS CONSTRUCTIVAS Carcasa: Estructura rígida en policarbonato sobremoldeado en elastómero Mordazas: En policarbonato Abertura: 60 mm Diámetro de la capacidad para abrazar: 60 mm Pantalla: Pantalla LCD Retroiluminación azul Dimensiones: 41 x 48 mm Dimensiones: Al 296 x An 111 x P 41 mm Peso: 640 g (con pilas) SUMINISTRO ELÉCTRICO... -
Página 37: Variaciones En El Rango De Utilización
VARIACIONES EN EL RANGO DE UTILIZACIÓN Influencia Magnitud de Rango de Magnitud influenciada influencia influencia Típica MÁX 0,1%L/10°C V AC 0,5%L/10°C + 2 ct 0,1%L/10°C V DC 1%L/10°C* 1,5%L/10°C + 2ct* Temperatura -20...+55 °C (0,2%L+1°C)/10°C (0,3%L+2°C)/10°C T°C 0,1%L/10°C + 0,1%L/10°C + 3ct Hz Ω... -
Página 38: Mantenimiento
Le aconsejamos una verificación anual de este instrumento. Para las verificaciones y calibraciones, contacte con nuestros laboratorios de metrología acreditados (solicítenos información y datos), con la filial Chauvin Arnoux o con el agente de su país. 4.11 REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el... -
Página 39: Garantía
• daños debidos a golpes, caídas o inundaciones. 6 ESTADO DE ENTREGA La pinza multimétrica F603 se suministra en su caja de embalaje con: • 2 cables banana-banana rojo y negro •...
