CAPITULO 3
Instalación Mecánica
3.1: Introducción.
®
El medidor Shark
200 puede ser instalado utilizando un estándar ANSI C39.1 (4 ", forma
redonda) o un estándar IEC DIN de 92 mm (Cuadrado). En nuevas instalaciones, basta con
utilizar espacios existentes DIN o ANSI. Para los tableros existentes, retirar medidores viejos
®
analógicos y reemplazarlos por los medidores Shark
200. Los diversos modelos utilizan la
®
misma instalación. Véase la sección 3.4 para la instalación del transductor Shark
200T. Véase
el capítulo 4 para los diagramas de alambrado.

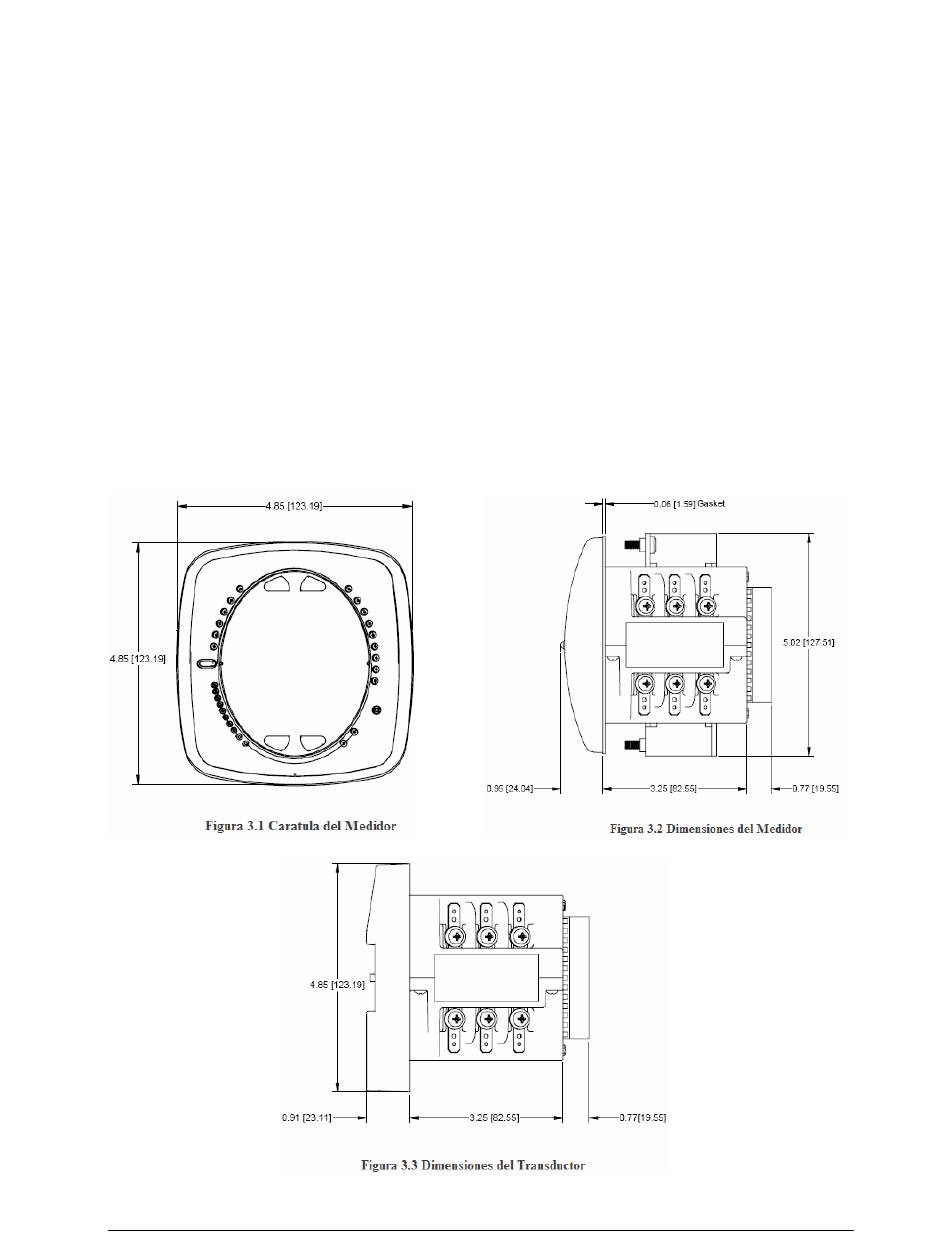

NOTA: Los dibujos que se muestran a continuación y en la siguiente página le dan las
dimensiones de medidor en pulgadas y en milímetros (mm entre paréntesis): La tolerancia es
de + / - 0.1 " [2,54 mm].
E
Electro industries/GaugeTech
Doc# ES149701
3 - 1
