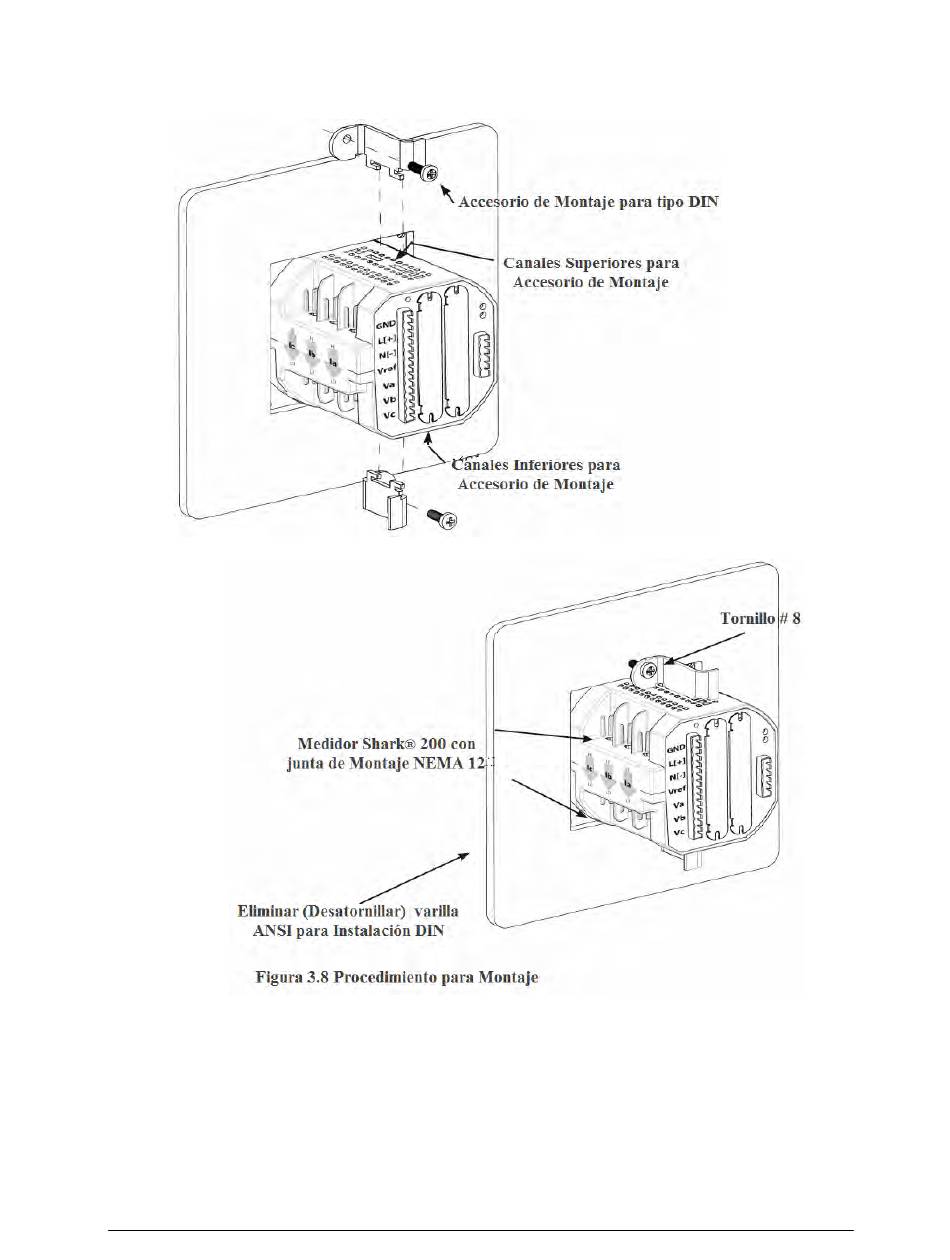

3.2: Pasos para Instalación tipo DIN.
1. Deslice el medidor con la junta de montaje NEMA 12 dentro del tablero, (elimine las
varillas ANSI si hay).
2. Desde la parte trasera del tablero deslice los 2 accesorios de montaje dentro de las
ranuras superiores e inferiores de la caja del medidor, que encajen en su sitio.
3. Asegure el medidor al tablero con la roldana de seguridad y con un tornillo # 8 en cada
accesorio de montaje. Apriete con un desarmador # 2. No apriete en exceso. El par
máximo de instalación de es de 0,4 Newton-Metro.
E
Electro industries/GaugeTech
Doc# ES149701
3 - 4
