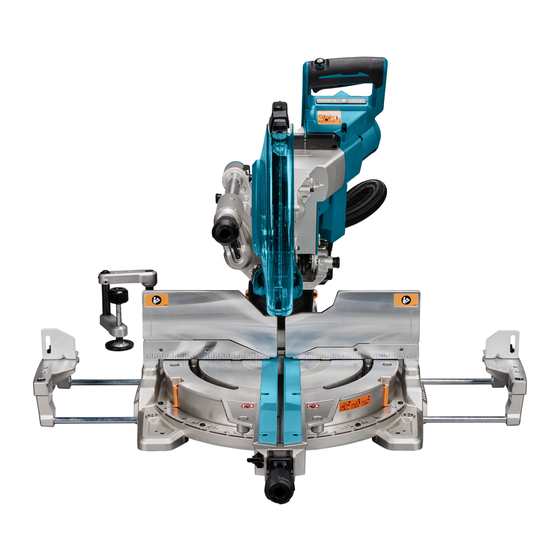

Sierra de inglete inalámbrica
Ocultar thumbs Ver también para DLS211:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 140

Enlaces rápidos

Descargar este manual
Cordless Slide Compound
EN
Miter Saw
Scie Radiale Sans Fil
FR
Akku-Kapp. und
DE
Gehrungssäge
Troncatrice composita a slitta
IT
a batteria
Schuifbare
NL
accu-afkortverstekzaag
Sierra de Inglete Inalámbrica
ES
Serra de Esquadria a Bateria
PT
Kombineret afkorter-
DA
geringssav med akku
Ολισθαίνον πριόνι σύνθετης
EL
λοξότμησης με μπαταρία
TR
Akülü Gönye Kesme Makinası KULLANMA KILAVUZU
DLS211
DLS212
MANUEL D'INSTRUCTIONS
ISTRUZIONI PER L'USO
MANUAL DE
18
40
64
89
114
140
165
189
211
238

Publicidad

Tabla de contenido
loading

Manuales relacionados para Makita DLS211

Resumen de contenidos para Makita DLS211

  • Página 1: Tabla De Contenido

    Schuifbare GEBRUIKSAANWIJZING accu-afkortverstekzaag MANUAL DE Sierra de Inglete Inalámbrica INSTRUCCIONES Serra de Esquadria a Bateria MANUAL DE INSTRUÇÕES Kombineret afkorter- BRUGSANVISNING geringssav med akku Ολισθαίνον πριόνι σύνθετης ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ λοξότμησης με μπαταρία Akülü Gönye Kesme Makinası KULLANMA KILAVUZU DLS211 DLS212...
  • Página 2 Fig.1 Fig.2...
  • Página 3 Fig.3 Fig.4 Fig.5...
  • Página 4 Fig.9 Fig.6 Fig.10 Fig.7 Fig.11 Fig.8 Fig.12...
  • Página 5 Fig.13 Fig.16 Fig.17 Fig.14 Fig.18 Fig.15...
  • Página 6 Fig.21 Fig.19 Fig.22 Fig.20 Fig.23...
  • Página 7 Fig.27 Fig.24 Fig.28 Fig.25 Fig.29 Fig.26 Fig.30...
  • Página 8 Fig.31 Fig.34 Fig.32 Fig.33 Fig.35...
  • Página 9 Fig.39 Fig.36 Fig.37 Fig.40 Fig.38 Fig.41...
  • Página 10 Fig.42 Fig.45 Fig.46 Fig.43 Fig.47 Fig.44...
  • Página 11 Fig.48 Fig.51 Fig.49 Fig.52 Fig.50...
  • Página 12 Fig.56 Fig.53 Fig.57 Fig.54 Fig.58 Fig.55...
  • Página 13 Fig.62 Fig.59 Fig.63 Fig.60 Fig.64 Fig.61 Fig.65...
  • Página 14 Fig.66 Fig.69 Fig.67 Fig.68 Fig.70...
  • Página 15 Fig.74 Fig.71 Fig.75 Fig.72 Fig.76 Fig.73...
  • Página 16 Fig.80 Fig.77 Fig.81 Fig.78 Fig.79 Fig.82...
  • Página 17 Fig.85 Fig.83 Fig.84 Fig.86 Fig.87...
  • Página 18 ENGLISH (Original instructions) SPECIFICATIONS Model: DLS211 DLS212 Blade diameter European countries 305 mm Countries other than Europe 305 mm Hole diameter European countries 30 mm Countries other than Europe 30 mm or 25.4 mm (country specific) Max. kerf thickness of the saw blade 3.2 mm...

  • Página 19: Intended Use

    The vibration total value (tri-axial vector sum) deter- Never look into the laser beam. Direct laser mined according to EN62841-3-9: beam may injure your eyes. Model DLS211 Vibration emission (a ) : 2.5 m/s or less Do not install the horizontal vise to the Uncertainty (K) : 1.5 m/s...

  • Página 20: General Power Tool Safety Warnings

    Inspect your workpiece before cutting. If the SAFETY WARNINGS workpiece is bowed or warped, clamp it with the outside bowed face toward the fence. Always make certain that there is no gap General power tool safety warnings between the workpiece, fence and table along the line of the cut.
  • Página 21 18. After finishing the cut, release the switch, hold 12. Be careful not to damage the arbor, flanges the saw head down and wait for the blade to stop (especially the installing surface) or bolt. before removing the cut-off piece. Reaching with Damage to these parts could result in blade your hand near the coasting blade is dangerous.
  • Página 22 It will 17. Do not remove the wireless unit from the slot also void the Makita warranty for the Makita tool and while the power is being supplied to the tool. charger. Doing so may cause a malfunction of the wireless unit.

  • Página 23: Parts Description

    Restore the lid if it comes off from the tool. 26. Do not insert any devices other than Makita wireless unit into the slot on the tool. 29. Replace the lid of the slot if it is lost or damaged.

  • Página 24: Functional Description

    Overdischarge protection FUNCTIONAL DESCRIPTION When the battery capacity becomes low, the tool stops automatically. If the product does not operate even WARNING: Always be sure that the tool is when the switches are operated, remove the batteries switched off and the battery cartridge is removed from the tool and charge the batteries.

  • Página 25: Blade Guard

    After adjustment, always return the stopper lever to the becomes discolored through age or UV light exposure, original position. contact a Makita service center for a new guard. DO NOT DEFEAT OR REMOVE GUARD. WARNING: After installing a new blade and ►...

  • Página 26: Adjusting The Miter Angle

    NOTICE: Do not tighten the knob too hard. Doing personal injury. Return tool to a Makita service center so may cause malfunction of the locking mecha- for proper repairs BEFORE further usage. nism of the bevel angle.

  • Página 27: Hex Wrench Storage

    Accidental start up of the tool may result in serious personal injury. Laser beam action WARNING: Use only the Makita wrench pro- vided to install or remove the saw blade. Failure to CAUTION: Never look into the laser beam. use the wrench may result in overtightening or insuf- Direct laser beam may injure your eyes.
  • Página 28 When you wish to perform clean cutting operation, con- sonal injury. nect a Makita vacuum cleaner to the dust nozzle using a front cuff 24 (optional accessory). Use upper fences to support the material higher than ►...
  • Página 29 Aluminum products workpiece is not properly, secured the material may Refer to our website or contact your local Makita dealer for the move during the cutting operation causing possible correct circular saw blades to be used for the material to be cut.

  • Página 30: Miter Cutting

    Slide (push) cutting (cutting wide NOTICE: When pressing down the handle, apply pressure in parallel with the blade. If a force is workpieces) applied perpendicularly to the turn base or if the pres- sure direction is changed during a cut, the precision WARNING: Whenever performing a slide cut, of the cut will be impaired.
  • Página 31 In the case of left bevel cut Cutting crown and cove moldings Crown and cove moldings can be cut on a compound miter saw with the moldings laid flat on the turn base. There are two common types of crown moldings and one type of cove moldings;...

  • Página 32: Optional Accessory

    In the case of right bevel cut Crown molding stopper Optional accessory Crown molding stoppers allow easier cuts of crown molding without tilting the saw blade. Install them on the turn base as shown in the figures. At right 45° miter angle ►...
  • Página 33 Make a cut through the workpiece slowly accord- Special Max Width Cutting ing to the operation explained in the section for slide Capacities Technique (push) cutting. WARNING: Ensure that the workpiece is The maximum cutting capacity of width can be achieved secured with the vise and make the cut slowly.

  • Página 34: Carrying Tool

    CAUTION: In order to completely cut through workpieces with a height of 107 mm to 120 mm, a For DLS211 only wood facing should be used on the guide fence. The wood facing will space the workpiece away from What you can do with the wireless...
  • Página 35 ► Fig.74: 1. Wireless activation button 2. Wireless activation lamp NOTE: A Makita vacuum cleaner supporting the Pull the switch trigger of the tool. Check if the wireless activation function is required for the tool vacuum cleaner runs while the switch trigger is being registration.
  • Página 36 Description of the wireless activation lamp status ► Fig.75: 1. Wireless activation lamp The wireless activation lamp shows the status of the wireless activation function. Refer to the table below for the meaning of the lamp status. Status Wireless activation lamp Description Color Duration...
  • Página 37 Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace- ment parts for repairs.

  • Página 38: Adjusting The Cutting Angle

    To maintain product SAFETY and RELIABILITY, aligned with guide fences. repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Loosen the bolts securing the sub fences using Centers, always using Makita replacement parts. the hex wrench.

  • Página 39: Optional Accessories

    Makita tool specified in this manual. The use of counterclockwise. To move the laser line close to the any other accessories or attachments may result in blade, turn the range adjustment screw clockwise.
  • Página 40 FRANÇAIS (Instructions originales) SPÉCIFICATIONS Modèle : DLS211 DLS212 Diamètre de lame Pays européens 305 mm Pays en dehors de l’Europe 305 mm Diamètre d’orifice Pays européens 30 mm Pays en dehors de l’Europe 30 mm ou 25,4 mm (selon le pays) Épaisseur max.
  • Página 41 Niveau de bruit pondéré A typique, déterminé selon les objets projetés, maintenir la tête de la EN62841-3-9 : scie en position basse une fois la coupe Modèle DLS211 terminée, jusqu’à ce que la lame soit Niveau de pression sonore (L ) : 95 dB (A) complètement arrêtée.

  • Página 42: Déclaration De Conformité Ce

    Utilisez des dispositifs de serrage pour sou- NOTE : La ou les valeurs de vibration totales décla- tenir la pièce si possible. Si vous soutenez la rées ont été mesurées conformément à la méthode pièce avec la main, vous devez toujours tenir de test standard et peuvent être utilisées pour com- votre main à...

  • Página 43: Instructions Supplémentaires

    Planifiez votre travail. Chaque fois que vous 20. Utilisez uniquement une lame de scie ayant le diamètre indiqué sur l’outil ou spécifié dans le changez le réglage de l’angle de coupe en biseau ou l’angle de coupe d’onglet, assu- mode d’emploi. L’utilisation d’une taille incorrecte rez-vous que le guide réglable est placé...
  • Página 44 12. Utilisez les batteries uniquement avec les produit, en négligeant le respect rigoureux des produits spécifiés par Makita. L’insertion de consignes de sécurité qui accompagnent le pro- batteries dans des produits non conformes peut duit en question.
  • Página 45 Makita d’origine. L’utilisation de batteries de marque 13. Évitez d’ouvrir le couvercle de la fente dans un autre que Makita ou de batteries modifiées peut pro- endroit où de la poussière ou de l’eau pourrait voquer l’explosion des batteries, ce qui présente un pénétrer dans la fente.

  • Página 46: Description Des Pièces

    Guide (guide inférieur) soulèvement du chariot) de poussière) Gâchette Bouton de sécurité Orifice pour cadenas Couvercle (pour le connecteur sans fil) (Pour le DLS211 uniquement) Interrupteur (pour le Témoin de la batterie Témoin de mode Bouton de vérification rayon laser) Bouton d’activation Témoin d’activation...

  • Página 47: Description Du Fonctionnement

    En cas de surchauffe de l’outil, celui-ci s’arrête automatiquement DESCRIPTION DU et le témoin de la batterie clignote pendant 60 secondes environ. Dans ce cas, laissez l’outil refroidir avant de rallumer l’outil. FONCTIONNEMENT Protection contre la décharge totale de la batterie AVERTISSEMENT : Assurez-vous toujours que l’outil est hors tension et que la batterie est reti-...
