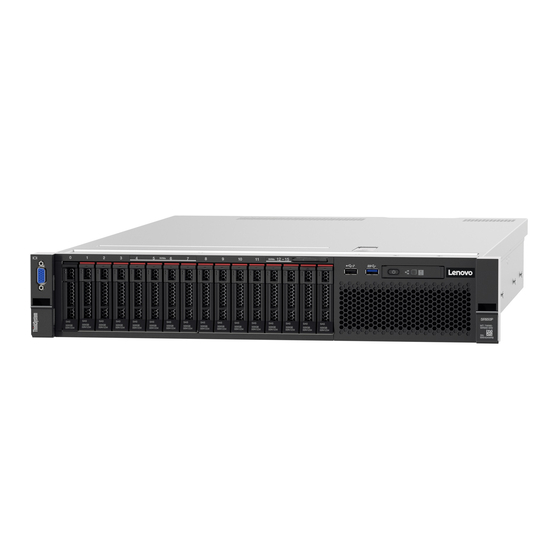

Guía de configuración de
ThinkSystem SR850
Tipos de equipo: 7X18 y 7X19

Publicidad

Tabla de contenido
loading

Manuales relacionados para Lenovo ThinkSystem SR850 7X18

Resumen de contenidos para Lenovo ThinkSystem SR850 7X18

  • Página 1 Guía de configuración de ThinkSystem SR850 Tipos de equipo: 7X18 y 7X19...
  • Página 2 Antes de utilizar esta información y el producto al que brinda soporte, no olvide leer y comprender la Información de seguridad y la información de seguridad, que están disponibles en: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Además, asegúrese de estar familiarizado con los términos y las condiciones de la garantía de Lenovo para su servidor, que se pueden encontrar en: http://datacentersupport.lenovo.com/warrantylookup Novena edición (noviembre 2018)

  • Página 3: Tabla De Contenido

    Directrices de fiabilidad del sistema ..Configuración del puerto USB frontal para la Cómo trabajar en el interior del servidor con la conexión con Lenovo XClarity Controller ..alimentación activada ..
  • Página 4 Índice....109 Recopilación de datos de servicio..106 Ponerse en contacto con soporte ..107 Guía de configuración de ThinkSystem SR850...

  • Página 5: Seguridad

    Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2017, and 2017, 2018, 2018...

  • Página 6: Lista De Comprobación De Inspección De Seguridad

    NEC y IEC 60950-1, Second Edition, The Standard for Safety of Information Technology Equipment. Lenovo supone que cuenta con la calificación para entregar servicio y que cuenta con formación para reconocer riesgos en productos con niveles de energía peligrosos.
  • Página 7 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
  • Página 8 Guía de configuración de ThinkSystem SR850...

  • Página 9: Capítulo 1. Introducción

    La siguiente ilustración es el código QR: https://support.lenovo.com/p/servers/sr850 Figura 2. Código QR Contenidos del paquete del servidor Al recibir el servidor, verifique que el envío contenga todo que debiese recibir. El envase de servidor incluye lo siguiente: © Copyright Lenovo 2017, and 2017, 2018, 2018...

  • Página 10: Características

    • Lenovo XClarity Controller (XCC) Lenovo XClarity Controller es el controlador de gestión habitual para el hardware del servidor Lenovo ThinkSystem. El Lenovo XClarity Controller combina varias funciones de gestión en un único chip de la placa del sistema del servidor.
  • Página 11 QR y un escáner con un dispositivo móvil para obtener un acceso rápido al sitio web de información del servicio de Lenovo. El sitio web de información del servicio de Lenovo proporciona información adicional para videos de sustitución e instalación de piezas y códigos de error para soporte del servidor.

  • Página 12: Especificaciones

    Especificaciones La siguiente información muestra un resumen de las características y especificaciones del servidor. En función del modelo, es posible que algunos dispositivos no estén disponibles o que algunas especificaciones no sean aplicables. Tabla 1. Especificaciones, Tipo 7X18 y 7X19 Especificación Descripción Dimensión...
  • Página 13 • Un conector RJ-45 de gestión de sistemas en la parte posterior para conectar a la red de gestión de sistema. Este conector está dedicado a las funciones del Lenovo XClarity Controller y funciona a 1 Gb de velocidad.
  • Página 14 Tabla 1. Especificaciones, Tipo 7X18 y 7X19 (continuación) Entrada eléctrica Este servidor viene con tres tipos de unidades de fuente de alimentación: • Fuente de alimentación platino de 750 vatios – Alimentación de entrada de 115V o 220V CA • Fuente de alimentación platino de 1100 vatios –...

  • Página 15: Opciones De Gestión

    27 °C. Opciones de gestión Existen varias interfaces de gestión disponibles para gestionar su servidor. Las opciones de gestión que se describen en esta sección se proporcionan para sustentar la gestión directa de los servidores Lenovo. Función Lenovo...
  • Página 16 Bootable Media Creator y Lenovo XClarity Essentials UpdateXpress. 2. La mayoría de las opciones se pueden actualizar a través de Lenovo Tools. Algunas opciones, como el firmware de GPU o el firmware de Omni-Path, requieren la utilización de herramientas creadas por el proveedor.
  • Página 17 Lenovo XClarity Administrator y en los puntos finales gestionados. Puede elegir enviar los archivos de diagnóstico a soporte de Lenovo mediante llamar a casa o a otro proveedor de servicio mediante SFTP. También puede recopilar los archivos de diagnóstico de forma manual, abrir un registro de problemas y enviar archivos de diagnóstico al centro de soporte de Lenovo.
  • Página 18 Lenovo XClarity Energy Manager Lenovo XClarity Energy Manager es una solución de gestión de alimentación y temperatura basada en web, diseñada para administradores de centros de datos. Supervisa y gestiona el consumo de alimentación y la temperatura de los servidores, como los servidores Converged, NeXtScale, System x, ThinkServer y ThinkSystem, usando el método fuera de banda.
  • Página 19 Importar en el menú de Clonación para aplicar los valores de instalación del sistema operativo en el servidor de destino. • Clonación. Utilice esta función para clonar la configuración de un servidor a otro servidor de Lenovo configurado de manera similar.
  • Página 20 Lenovo XClarity Controller Lenovo XClarity Controller es el procesador de gestión del servidor. Es la tercera generación del procesador de servicio del Integrated Management Module (IMM) que consolida la funcionalidad del procesador de servicio, súper E/S, controlador de video y capacidades de presencia remota en un solo chip en la placa del sistema del servidor.
  • Página 21 Lenovo Capacity Planner Lenovo Capacity Planner es una herramienta de evaluación de consumo de energía que mejora la planificación de centros de datos habilitando a los administradores de TI y el personal de preventas comprender los parámetros importantes de distintos tipos de bastidores, servidores y otros dispositivos.
  • Página 22 Guía de configuración de ThinkSystem SR850...

  • Página 23: Capítulo 2. Componentes Del Servidor

    Identificación del servidor Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo, modelo y número de serie de la máquina permite a los técnicos de soporte identificar el servidor y proporcionar un servicio más rápido.

  • Página 24: Vista Frontal

    LED de error del sistema (amarillo) Pestaña de información extraíble Panel frontal del operador con pantalla LCD extraíble opcional USB 1 (USB 2.0 con gestión de Lenovo XClarity Pestillos de liberación del bastidor Controller) USB 2 Bahías de unidad de 2,5 pulgadas LED/botón de inicio/apagado (verde)
  • Página 25 A continuación se encuentran descripciones detalladas de cada conector: • USB 1: USB 2.0 con gestión de Lenovo XClarity Controller. La conexión con XClarity Controller está principalmente diseñada para usuarios con un dispositivo móvil que ejecutan la aplicación móvil XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el...

  • Página 26: Panel Frontal Del Operador

    Cuando este LED amarillo se enciende, indica que se ha producido un error del sistema. Este LED puede ser controlado por XCC. La información proporcionada de la pantalla LCD del panel frontal del operador también puede ayudarlo a aislar un error. Panel frontal del operador con pantalla LCD extraíble opcional: Este panel contiene controles y LED que proporcionan información sobre el estado del servidor.

  • Página 27: Panel Frontal Del Operador Con Pantalla Lcd

    Utilice este LED azul para localizar visualmente el servidor entre otros servidores. Este LED también se utiliza como botón de detección de presencia. Puede utilizar Lenovo XClarity Administrator para iluminar este LED remotamente. LED de error del sistema (amarillo) Cuando este LED amarillo se enciende, indica que se ha producido un error del sistema. Este LED puede ser controlado por XCC.
  • Página 28 Tabla 4. Información de sistema y control de panel frontal del operador Información del sistema: Botón Seleccionar: Aquí se muestra la información del sistema, incluidos el Presione este botón para hacer una selección en las nombre del sistema, el estado del sistema, la opciones del menú.
  • Página 29 Figura 10. Flujo de la interfaz del usuario del menú de opciones del panel frontal del operador A continuación se muestra una lista de las opciones disponibles en el panel frontal del operador. Alterne entre una opción y las entradas subordinadas de información con el botón Seleccionar (√) y alterne entre las opciones o las entradas de información con los botones Desplazamiento hacia arriba (▼) y Desplazamiento hacia abajo (▲).
  • Página 30 Tabla 6. Opciones disponibles en el panel frontal del operador (continuación) Datos de producto Datos de producto fundamentales del sistema proporciona la siguiente información: fundamentales del sistema • Tipo de equipo y número de serie que se muestran así: Machine Type: XXXXXXXX Serial Num: YYYYYY •...
  • Página 31 Tabla 6. Opciones disponibles en el panel frontal del operador (continuación) Información de la red XCC Información de la red de XCC proporciona la siguiente información de red relacionada con XCC: • Nombre de host XCC se muestra como sigue: XCC Hostname: XCC-NNNN •...

  • Página 32: Vista Posterior

    Tabla 6. Opciones disponibles en el panel frontal del operador (continuación) Mientras que • XX es la temperatura. • YYY es el voltaje de CA. • ZZ es el voltaje. Acciones Acciones proporciona las siguientes acciones disponibles, que entran en vigor al mantener pulsado el botón de selección por tres segundos: •...
  • Página 33 Tabla 7. Componentes en la vista posterior del servidor Ranura de PCIe (ranuras 1-2, 8-11) LED de error del sistema (amarillo) Tarjeta de expansión PCIe (ranuras 3-5) Botón de identificación Placa posterior M.2 (ranura 6, interna) LED de identificación (azul) Adaptador LOM (ranura 7) USB 4 (USB 3.0) LED de alimentación de CA (verde)
  • Página 34 Placa posterior M.2 (ranura 6): Instale la placa posterior M.2 en esta ranura. Consulte “Instalación de la placa posterior de M.2” en la página 85 y “Instalación de una unidad M.2 en la placa posterior de M.2” en la página 84 para obtener más detalles. Adaptador LOM (ranura 7): Inserte Adaptador LOM en esta ranura (consulte “Conectores de placa del sistema”...

  • Página 35: Procesador Y Bandeja De Expansión De Memoria Opcionales

    También puede usarlo para forzar un vuelco de la memoria en la pantalla azul. Use este botón únicamente cuando Lenovo Support se lo indique.
  • Página 36 Figura 12. bandeja de expansión de la memoria y del procesador opcional Tabla 8. Componentes en el bandeja de expansión de la memoria y del procesador opcional Conector de la fuente de alimentación 2 Ranura DIMM 31-42 Asa de bandeja Procesador 3 Ranura DIMM 43-48 Ranura DIMM 25-30...
  • Página 37 Figura 14. Conectores en el bandeja de expansión de la memoria y del procesador opcional Tabla 10. Conectores en el bandeja de expansión de la memoria y del procesador opcional Conector de cable de señal NVMe 0-1 Conector de cable de señal NVMe 2-3 Capítulo 2 Componentes del servidor...

  • Página 38: Tarjetas De Expansión Pcie

    Tarjetas de expansión PCIe Use esta información para ubicar los conectores y LED de las tarjetas de expansión PCIe opcionales. Conjunto de expansión PCIe x8/x8/x8 Figura 15. Conjunto de expansión PCIe x8/x8/x8 Tabla 11. Componentes de Conjunto de expansión PCIe x8/x8/x8 Compartimiento de expansión PCIe de altura completa PCI Express 3.0 x8 (ranura 4) PCI Express 3.0 x8 (ranura 3)

  • Página 39: Placas Posteriores De Unidad De 2,5 Pulgadas

    Conjunto de expansión PCIe x8/x16ML2 Figura 17. Conjunto de expansión PCIe x8/x16ML2 Tabla 13. Componentes de Conjunto de expansión PCIe x8/x16ML2 Compartimiento de expansión PCIe de altura completa Ranura personalizada para el adaptador ML2 (ranura 5) PCI Express 3.0 x8 (ranura 3) Placas posteriores de unidad de 2,5 pulgadas Use esta información para ubicar los conectores en las placas posteriores de la unidad de 2,5 opcionales.

  • Página 40: Adaptadores Raid

    Placa posterior AnyBay (SATA/SAS/NVMe) de 8 bahías de 2,5 pulgadas Figura 19. Placa posterior AnyBay (SATA/SAS/NVMe) de 8 bahías de 2,5 pulgadas Tabla 15. Conectores en Placa posterior AnyBay (SATA/SAS/NVMe) de 8 bahías de 2,5 pulgadas Conector NVMe 3 Conector SATA/SAS 1 Conector NVMe 2 Conector SATA/SAS 0 Conector NVMe 1...

  • Página 41: Disposición Interna De Los Cables

    Figura 21. Conectores en Adaptador RAID SATA/SAS (16i) Tabla 17. Adaptador RAID SATA/SAS (16i) Adaptador RAID SATA/SAS (16i) con cuatro conectores SATA/SAS (C0, C1, C2, C3) Figura 22. Conectores en Tarjeta de conmutador PCIe Tabla 18. Tarjeta de conmutador PCIe Tarjeta de conmutador PCIe con cuatro conectores SATA/SAS (C0, C1, C2, C3) Disposición interna de los cables Utilice esta información para la disposición de los cables para completar la instalación de determinados...

  • Página 42: Importante

    – Dos procesadores instalados – Cuatro procesadores instalados • “Conexión de los cables de señal a dos placas posteriores” en la página 39 – “Placa posterior de 8 bahías + Placa posterior de 8 bahías” en la página 39 – “Placa posterior de 8 bahías + Placa posterior de AnyBay” en la página 41 –...
  • Página 43 Figura 24. Conexión de los cables NVMe a la bandeja de expansión de la memoria y del procesador Antes de iniciar la disposición de los cables para las unidades de 2,5 pulgadas: 1. Quite el conjunto de la caja del ventilador (consulte “Extracción del conjunto de la caja del ventilador” en la página 63).
  • Página 44 Dos tipos de placas posteriores de la unidad son compatibles con este sistema: • Placa posterior de 8 bahías SATA/SAS de 2,5 pulgadas (conocido como “Placa posterior de 8 bahías”) • Placa posterior AnyBay de 8 bahías de 2,5 pulgadas (conocido como “Placa posterior de AnyBay”) Conexión de los cables de señal a una placa posterior Cuando hay una placa posterior instalada, consulte las siguientes ilustraciones para la disposición de cables.
  • Página 45 Una Placa posterior de AnyBay Dos procesadores instalados Figura 27. Disposición de cables, Placa posterior de AnyBay con dos procesadores instalados Tabla 21. Cables y adaptadores para distribuir Tarjeta de conmutador PCIe NVMe cables de señal para Tarjeta de conmutador PCIe Adaptador RAID SATA/SAS (8i) SATA/SAS cables de señal (720 mm) Capítulo 2...
  • Página 46 Cuatro procesadores instalados Figura 28. Disposición de los cables, Placa posterior de AnyBay Nota: Instale bandeja de expansión de la memoria y del procesador antes de conectar los cables de señal al conector NVMe en la bandeja de expansión. Tabla 22. Cables y adaptadores para distribuir Adaptador RAID SATA/SAS (8i) Cables de señal NVMe directo para bandeja de expansión de la memoria y del procesador...
  • Página 47 Conexión de los cables de señal a dos placas posteriores Cuando hay dos placas posteriores instaladas, consulte las siguientes ilustraciones para la disposición de cables. Placa posterior de 8 bahías + Placa posterior de 8 bahías Hay dos opciones disponibles para esta combinación: Atención: Al instalar una Placa posterior de 8 bahías y una Placa posterior de AnyBay, instale siempre la Placa posterior de 8 bahías a las bahías de unidad 0 a 7 y la Placa posterior de AnyBay a las bahías de unidad 8 a 15.
  • Página 48 2. Con Adaptador RAID SATA/SAS (8i) Figura 30. Disposición de los cables, Placa posterior de 8 bahías + Placa posterior de 8 bahías Tabla 24. Cables y adaptadores para distribuir Adaptador RAID SATA/SAS (8i) SATA/SAS cables de señal (720 mm) Adaptador RAID SATA/SAS (8i) SATA/SAS cables de señal (720 mm) Guía de configuración de ThinkSystem SR850...
  • Página 49 Placa posterior de 8 bahías + Placa posterior de AnyBay Dos procesadores instalados Hay dos opciones disponibles para esta combinación: 1. Con Adaptador RAID SATA/SAS (16i) Figura 31. Disposición de los cables, Placa posterior de 8 bahías + Placa posterior de AnyBay Tabla 25.
  • Página 50 2. Con Adaptador RAID SATA/SAS (8i) Figura 32. Disposición de los cables, Placa posterior de 8 bahías + Placa posterior de AnyBay Tabla 26. Cables y adaptadores para distribuir Adaptador RAID SATA/SAS (8i) SATA/SAS cables de señal (720 mm) Adaptador RAID SATA/SAS (8i) NVMe cables de señal para Tarjeta de conmutador PCIe Tarjeta de conmutador PCIe...
  • Página 51 Cuatro procesadores instalados Hay dos opciones disponibles para esta combinación: Notas: • Al instalar una Placa posterior de 8 bahías y una Placa posterior de AnyBay, instale siempre la Placa posterior de 8 bahías a las bahías de unidad 0 a 7 y la Placa posterior de AnyBay a las bahías de unidad 8 a 15.
  • Página 52 2. Con Adaptador RAID SATA/SAS (8i) Figura 34. Disposición de los cables, Placa posterior de 8 bahías + Placa posterior de AnyBay Tabla 28. Cables y adaptadores para distribuir Adaptador RAID SATA/SAS (8i) Cables de señal NVMe directo para bandeja de expansión de la memoria y del procesador Conectores NVMe en el bandeja de expansión de la SATA/SAS cables de señal (720 mm)
  • Página 53 Placa posterior de AnyBay + Placa posterior de AnyBay Dos procesadores instalados Hay dos opciones disponibles para esta combinación: 1. Con Adaptador RAID SATA/SAS (16i) Figura 35. Disposición de los cables, Placa posterior de AnyBay + Placa posterior de AnyBay Tabla 29.
  • Página 54 Figura 36. Disposición de los cables, Placa posterior de AnyBay + Placa posterior de AnyBay Tabla 30. Cables y adaptadores para distribuir Tarjeta de conmutador PCIe SATA/SAS cables de señal (720 mm) Adaptador RAID SATA/SAS (8i) NVMe cables de señal para Tarjeta de conmutador PCIe Adaptador RAID SATA/SAS (8i) NVMe cables de señal para Tarjeta de conmutador...
  • Página 55 Cuatro procesadores instalados Hay dos opciones disponibles para esta combinación: Nota: Instale bandeja de expansión de la memoria y del procesador antes de conectar los cables de señal al conector NVMe en la bandeja de expansión. 1. Con Adaptador RAID SATA/SAS (16i) Figura 37.

  • Página 56: Lista De Piezas

    49: 1. Vaya a y navegue a la página de soporte correspondiente a su http://datacentersupport.lenovo.com servidor. 2. Haga clic en Parts & Accessories (Piezas y accesorios) ➙ Parts Lookup (Búsqueda de piezas). 3. Ingrese el número de serie o el modelo del tipo de equipo para su servidor para encontrar las piezas del servidor.
  • Página 57 Nota: Según el modelo, el aspecto del servidor puede ser levemente diferente de la ilustración. Figura 39. Componentes del servidor Capítulo 2 Componentes del servidor...
  • Página 58 • Unidades reemplazables por el cliente de nivel 2: puede instalar las CRU de nivel 2 o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
  • Página 59 Tabla 33. Lista de las piezas (continuación) Descripción CRU de CRU de Piezas Índi- Nivel 1 Nivel 2 consumi- bles y estructu- rales Marco biselado de seguridad √ Conjunto de VGA frontal √ Módulo de memoria √ Procesador √ Disipador de calor √...

  • Página 60: Cables De Alimentación

    Hay varios cables de alimentación disponibles, según el país y la región donde el servidor está instalado. Para ver los cables de alimentación que están disponibles para el servidor: 1. Visite la página siguiente: http://dcsc.lenovo.com/#/ 2. Haga clic en Preconfigured Model (Modelo preconfigurado) o Configure to order (Configurar a pedido).

  • Página 61: Capítulo 3. Configuración De Hardware Del Servidor

    3. Configure el sistema. a. Conecte Lenovo XClarity Controller a la red de gestión. Consulte la sección Configuración de conexión de red para Lenovo XClarity Controller. b. Actualice el firmware para el servidor, si es necesario. Consulte la sección “Actualización del firmware”...

  • Página 62: Directrices De Instalación

    • https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources d. Instale el sistema operativo. Consulte la sección “Instalación del sistema operativo” en la página 99. e. Creación de copia de seguridad de la configuración de servidores. Consulte “Creación de copia de seguridad de la configuración de servidores” en la página 100.

  • Página 63: Directrices De Fiabilidad Del Sistema

    • Realice una copia de seguridad de todos los datos importantes antes de realizar cambios en las unidades de disco. • Tenga a mano un destornillador pequeño de punta plana, un destornillador Phillips pequeño o un destornillador T8 Torx. • Para ver los LED de error de la placa del sistema y los componentes internos, déjelos encendidos. •...

  • Página 64: Cómo Trabajar En El Interior Del Servidor Con La Alimentación Activada

    • Una fuente de alimentación de intercambio en caliente extraída se debe sustituir en menos de dos minutos después de la extracción. • Cada deflector de aire que viene con el servidor se debe instalar cuando el servidor arranca (algunos servidores puede venir con más de un deflector de aire).

  • Página 65: Instalación De Opciones De Hardware En El Servidor

    • Asegúrese de que los componentes que está instalando sean compatibles con el servidor. Para obtener una lista de los componentes opcionales compatibles con el servidor, consulte http://www.lenovo.com/us/ en/serverproven/ • Siempre descargue y aplique el firmware más reciente. Esto le ayudará a asegurar que corrigen los problemas conocidos y que el servidor está...

  • Página 66: Extracción De La Cubierta Superior

    Observe el procedimiento. Está disponible un video del proceso de extracción: • Youtube: Extracción del marco biselado de seguridad • Youku: Extracción del marco biselado de seguridad Paso 1. Utilice la llave para desbloquear el marco biselado de seguridad hasta la posición abierta. Figura 40.
  • Página 67 PRECAUCIÓN: Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos. Antes de quitar la cubierta superior: 1. Lea la información de seguridad y las pautas de instalación, (consulte “Seguridad” en la página iii y “Directrices de instalación”...

  • Página 68: Extracción Del Deflector De Aire Y Del Interpolador De Alimentación De La Placa Del Sistema

    Figura 43. Extracción de la cubierta superior Paso 4. Eleve la cubierta, retírela del servidor y déjela a un lado. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Extracción del deflector de aire y del interpolador de alimentación de la placa del sistema Utilice este procedimiento para extraer el deflector de aire de la placa del sistema y el intercalador de...
  • Página 69 Paso 2. Levante el intercalador de alimentación del servidor y déjelo a un lado. Figura 44. Extracción de Intercalador de alimentación Paso 3. Levante el deflector de aire de la placa del sistema del servidor y déjelo a un lado. Atención: El deflector de aire se requiere para el flujo de aire que crea un enfriamiento adecuado.

  • Página 70: Extracción De La Bandeja Del Procesador Y De La Expansión De Memoria

    Extracción de la bandeja del procesador y de la expansión de memoria Utilice este procedimiento para quitar el bandeja de expansión de la memoria y del procesador. Antes de quitar el bandeja de expansión de la memoria y del procesador: 1.

  • Página 71: Extracción Del Conjunto De La Caja Del Ventilador

    Paso 2. Sujete el asa del bandeja de expansión de la memoria y del procesador; luego tire y gire el asa hacia arriba hasta que esté en posición vertical. Luego, desconecte el bandeja de expansión de la placa del sistema. Figura 47.
  • Página 72 El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
  • Página 73 Figura 48. Extracción de conjunto de compartimiento del ventilador Paso 2. Levante el conjunto del compartimiento del ventilador del servidor. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Capítulo 3 Configuración de hardware del servidor...

  • Página 74: Instalación De Un Módulo De Procesador Y Disipador De Calor

    • Los PHM están diseñados de modo que se indica dónde deben instalarse y con qué orientación. • Para ver una lista de procesadores admitidos con su servidor, consulte http://www.lenovo.com/us/en/ serverproven/ . Todos los procesadores de la placa del sistema deben tener la misma velocidad, número de núcleos y frecuencia.
  • Página 75 3. Quite la cubierta superior (consulte “Extracción de la cubierta superior” en la página 58). 4. Extraiga el deflector de aire de la placa del sistema (consulte “Extracción del deflector de aire y del interpolador de alimentación de la placa del sistema” en la página 60) o bandeja de expansión de la memoria y del procesador y deflector de aire de la bandeja de expansión (consulte “Extracción de la bandeja del procesador y de la expansión de memoria”...
  • Página 76 Figura 50. Instalación de un PHM Alinee las marcas triangulares y las patillas guía en el zócalo del procesador con el PHM. A continuación, inserte el PHM en el zócalo del procesador. Atención: Para evitar dañar los componentes, asegúrese de seguir la secuencia de apriete indicada.

  • Página 77: Instalación De Un Módulo De Memoria

    Instalación de un módulo de memoria Los módulos de memoria se instalan en las placa de sistema de cálculo a las que se accede desde la parte frontal del servidor. “ATENCIÓN: Dispositivo sensible a la electricidad estática Deje el paquete en el suelo antes de abrirlo”...

  • Página 78: Instalación De Una Placa Posterior De Unidad

    Paso 3. Presione firmemente ambos extremos del módulo de memoria hacia abajo en el conector hasta que los clips de sujeción encajen en la posición de bloqueo. Figura 51. Instalación de un módulo de memoria Paso 4. Si desea instalar módulos de memoria adicionales, hágalo ahora. Después de instalar una opción de módulo de memoria: 1.
  • Página 79 • Una placa posterior de unidad: Instale siempre la placa posterior de la unidad en la bahía de unidad 0-7 en caso de que solo haya una placa posterior. • Dos placas posteriores de unidad: Dos tipos de placas posteriores de la unidad son compatibles con este sistema: –...

  • Página 80: Instalación De Una Unidad De 2,5 Pulgadas De Intercambio En Caliente

    – 4 a 7 (NVMe) Aplique esta etiqueta a las bahías de unidad 4 a 7 si una Placa posterior de AnyBay está instalada en las bahías de unidad 0 a 7. – 12 a 15 (NVMe) Aplique esta etiqueta a las bahías de unidad 12 a 15 si una Placa posterior de AnyBay está instalada en las bahías de unidad 8 a 15.
  • Página 81 Para obtener una lista completa de los dispositivos opcionales compatibles con este servidor, consulte http://www.lenovo.com/us/en/serverproven/ Antes de instalar una unidad de intercambio en caliente de 2,5 pulgadas: 1. Lea la información de seguridad y las pautas de instalación, (consulte “Seguridad” en la página iii y “Directrices de instalación”...

  • Página 82: Instalación Del Conjunto Del Compartimiento Del Ventilador

    Figura 55. Instalación de la unidad Paso 5. Gire la pestaña de sujeción de la bandeja de la unidad a la posición bloqueada. Después de instalar la unidad de intercambio en caliente de 2,5 pulgadas, revise los LED de estado de la unidad para verificar que la unidad funcione correctamente: •...

  • Página 83: Instalación Del Deflector De Aire De La Placa Del Sistema Y De Interposición De Alimentación

    Figura 56. Instalación de conjunto de la caja del ventilador Paso 2. Gire los pestillos de liberación del compartimiento del ventilador hasta que se detengan. Después de instalar el compartimiento del ventilador, realice los pasos siguientes: 1. Vuelva a instalar la cubierta superior (consulte “Instalación de la cubierta superior” en la página 87). 2.
  • Página 84 Paso 2. Alinee el intercalador de alimentación con el servidor y bájelo hasta que se asiente firmemente en su lugar. Figura 57. Instalación de Intercalador de alimentación Paso 3. Alinee los dos pares de clavos del deflector de aire de la placa del sistema con las ranuras y bájelos hacia el servidor.

  • Página 85: Instalación Del Procesador Y De La Bandeja De Expansión De Memoria

    2. Vuelva a conectar los cables de alimentación y los demás cables que haya extraído. 3. Instalar el servidor en el bastidor. 4. Encienda el servidor y los dispositivos periféricos. Instalación del procesador y de la bandeja de expansión de memoria Utilice este procedimiento para instalar la bandeja de expansión de la memoria y del procesador.
  • Página 86 Atención: El deflector de aire se requiere para el flujo de aire que crea un enfriamiento adecuado. Asegúrese de que un deflector de aire correcto para la configuración del sistema esté instalado antes de encender la alimentación. Paso 3. Deslice la fuente de alimentación 2 ligeramente hacia fuera de la bahía de la fuente de alimentación (consulte “Extraer una unidad de fuente de alimentación de intercambio en caliente”...

  • Página 87: Instalación Del Conjunto De Tarjeta De Expansión Pcie

    Figura 61. Instalación de Deflector de aire de la bandeja de expansión Atención: 1. Para obtener un rendimiento óptimo, asegúrese de que tanto los PHM y los DIMM correspondientes estén instalados en el bandeja de expansión de la memoria y del procesador.
  • Página 88 4. Desconecte el cable USB 3.0 de conjunto de la bandeja del panel del operador y extráigalo verticalmente de la placa del sistema. Figura 62. Extracción vertical del conector USB 3.0 Para instalar el Conjunto de la tarjeta de expansión PCIe, lleve a cabo los pasos siguientes: Paso 1.

  • Página 89: Instalación Del Adaptador Lom

    Figura 64. Conjunto de la tarjeta de expansión PCIe Paso 2. Alinee el Conjunto de la tarjeta de expansión PCIe con el conector en la placa del sistema; luego, empújelo hasta que encaje en su lugar. Figura 65. Instalación de Conjunto de la tarjeta de expansión PCIe Paso 3.
  • Página 90 Antes de instalar el Adaptador LOM: 1. Lea la información de seguridad y las pautas de instalación, (consulte “Seguridad” en la página iii y “Directrices de instalación” en la página 54). 2. Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

  • Página 91: Cómo Ajustar La Posición Del Elemento De Sujeción De La Placa Posterior De

    Figura 67. Instalación de Adaptador LOM Paso 4. Cierre el mecanismo de cierre de sujeción. Después de instalar el Adaptador LOM, realice los pasos siguientes: 1. Vuelva a instalar la cubierta superior (consulte “Instalación de la cubierta superior” en la página 87). 2.

  • Página 92: Instalación De Una Unidad M.2 En La Placa Posterior De M.2

    Figura 68. Ajuste del elemento de sujeción M.2 Instalación de una unidad M.2 en la placa posterior de M.2 Utilice este procedimiento para instalar una unidad M.2 en la placa posterior M.2. Antes de instalar una unidad M.2 en la placa posterior M.2: 1.

  • Página 93: Instalación De La Placa Posterior De M.2

    Paso 2. Inserte la unidad M.2 en ángulo (aproximadamente 30 grados) en el conector y gírela hasta que la muesca haya quedado debajo del borde de elemento de sujeción; luego, deslice el soporte hacia delante (hacia el conector) para asegurar la unidad M.2 en la placa posterior M.2. Figura 70.
  • Página 94 2. Instale una unidad M.2 en todos los conectores disponibles en la placa posterior M.2 (consulte “Instalación de una unidad M.2 en la placa posterior de M.2” en la página 84). 3. Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

  • Página 95: Instalación De La Cubierta Superior

    1. Vuelva a instalar Tarjeta de expansión PCIe si es necesario (consulte “Instalación del conjunto de tarjeta de expansión PCIe” en la página 79). 2. Vuelva a instalar Adaptador LOM si es necesario (consulte “Instalación del adaptador LOM” en la página 81).

  • Página 96: Instalación Del Marco Biselado De Seguridad

    Figura 74. Instalación de la cubierta superior Después de instalar la cubierta superior, realice los pasos siguientes: 1. Vuelva a conectar los cables de alimentación y los demás cables que haya extraído. 2. Instalar el servidor en el bastidor. 3. Encienda el servidor y los dispositivos periféricos. Instalación del marco biselado de seguridad Para instalar el marco biselado de seguridad haga girar el marco biselado de seguridad hacia adentro hasta que el otro lado encaje en su lugar y después bloquee el marco biselado de seguridad.

  • Página 97: Instalación Del Servidor En Un Bastidor

    – Para instalar el servidor en un chasis, siga las instrucciones indicadas en los documentos para el chasis en el que instalará el servidor. – Para obtener instrucciones relacionadas con el Chasis empresarial de Flex System, consulte http:// flexsystem.lenovofiles.com/help/topic/com.lenovo.acc.8721.doc/installing_components.html – Para obtener instrucciones relacionadas con el Chasis grado Carrier de Flex System, consulte http:// flexsystem.lenovofiles.com/help/topic/com.lenovo.acc.7385.doc/installing_components.html Capítulo 3...

  • Página 98: Conexión De Los Cables Del Servidor

    • El servidor se puede reiniciar automáticamente después de una interrupción de la alimentación. • El servidor puede responder a solicitudes remotas de encendido enviadas al Lenovo XClarity Controller. Para obtener información sobre cómo apagar el servidor, consulte “Apagado del servidor” en la página 90.
  • Página 99 En estado de espera, el servidor puede responder a solicitudes remotas de encendido enviadas al Lenovo XClarity Controller. Para obtener información sobre cómo encender el servidor, consulte “Encendido del servidor” en la página 90. Capítulo 3 Configuración de hardware del servidor...
  • Página 100 Guía de configuración de ThinkSystem SR850...

  • Página 101: Capítulo 4. Configuración Del Sistema

    XClarity Controller y configurar la dirección de red. Para obtener información adicional sobre cómo acceder a la aplicación móvil, consulte el siguiente sitio: http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/lxca_usemobileapp.html Lleve a cabo los pasos siguientes para conectar Lenovo XClarity Controller a la red usando Lenovo XClarity Provisioning Manager. Paso 1. Inicie el servidor.

  • Página 102: Configuración Del Puerto Usb Frontal Para La Conexión Con Lenovo Xclarity Controller

    (UXSPs). Para asegurarse de que todas las actualizaciones de firmware son compatibles, debe actualizar todo el firmware al mismo tiempo. Si está actualizando el firmware para el Lenovo XClarity Controller y UEFI, actualice el firmware de Lenovo XClarity Controller, en primer lugar.
  • Página 103 • Actualización fuera de banda. Lenovo XClarity Controller lleva a cabo la instalación o actualización que recopila la actualización y luego dirige la actualización al subsistema o dispositivo de destino. Las actualizaciones fuera de banda no tienen dependencia de un sistema operativo en ejecución en una CPU base.
  • Página 104 • Lenovo XClarity Provisioning Manager Desde Lenovo XClarity Provisioning Manager, puede actualizar el firmware de Lenovo XClarity Controller , el firmware de la UEFI y el software de Lenovo XClarity Provisioning Manager. Nota: De forma predeterminada, aparece la interfaz gráfica del usuario de Lenovo XClarity Provisioning Manager al presionar F1.
  • Página 105 • Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI es una colección de aplicaciones de línea de comandos que se puede utilizar para gestionar servidores Lenovo. La aplicación de actualización se puede utilizar para actualizar el firmware y controladores de dispositivos para los servidores. Puede realizar la actualización en el sistema operativo del host del servidor (en banda) o de forma remota mediante el BMC del servidor (fuera de banda).

  • Página 106: Configuración De Firmware

    Importante: Configure la opción ROM en no Heredado a menos que se lo indique el soporte técnico de Lenovo. Este valor impide que los controladores UEFI para los dispositivos de la ranura se carguen, lo que puede provocar efectos secundarios negativos para el software de Lenovo, como Lenovo XClarity Administrator y Lenovo XClarity Essentials OneCLI y al Lenovo XClarity Controller.

  • Página 107: Configuración De Memoria

    La unidad virtual se presenta al sistema operativo del host como un disco físico en el que se puede crear particiones para crear unidades lógicas de SO o volúmenes. Una introducción a RAID está disponible en el siguiente sitio web de Lenovo Press: https://lenovopress.com/lp0578-lenovo-raid-introduction Existe información detallada acerca de las herramientas de gestión y recursos de RAID disponible en el sitio...

  • Página 108: Creación De Copia De Seguridad De La Configuración De Servidores

    Como alternativa, puede utilizar el comando s s a a v v e e de Lenovo XClarity Essentials OneCLI para crear una copia de seguridad de todos los valores de configuración. Para obtener más información sobre el comando s s a a v v e e , consulte: http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_save_command.html...

  • Página 109: Capítulo 5. Resolución De Problemas De Instalación Conocidos

    • “Memoria física mostrada es menos que la memoria física instalada” en la página 103 • “Un dispositivo opcional de Lenovo recién instalado no funciona.” en la página 104 • “El error de voltaje de la placa se muestra en el registro de eventos” en la página 104...
  • Página 110 Puede los detalles del procesador desde la configuración del sistema. Para determinar si el procesador es compatible para el servidor, consulte http://www.lenovo.com/us/en/ serverproven/ 3. (Solo un técnico de servicio experto) Asegúrese de que el procesador 1 esté colocado correctamente 4.
  • Página 111 8. Ejecute las pruebas de diagnóstico para el adaptador SATA/SAS y las unidades. Cuando se inicia un servidor y presiona F1, la interfaz Lenovo XClarity Provisioning Manager se muestra de forma predeterminada. Puede realizar diagnósticos de la unidad desde esta interfaz. En la página de diagnóstico, haga clic en Ejecutar diagnóstico ➙...
  • Página 112 • Si el usuario o la POST han deshabilitado un DIMM, vuelva a colocar el DIMM y, a continuación, ejecute el programa Setup Utility para habilitarlo. 4. Ejecute los diagnósticos de memoria. Cuando se inicia un servidor y presiona F1, la interfaz Lenovo XClarity Provisioning Manager se muestra de forma predeterminada. Puede realizar diagnósticos de memoria desde esta interfaz.

  • Página 113: Apéndice A. Obtención De Ayuda Y Asistencia Técnica

    Usted puede resolver muchos problemas sin asistencia externa siguiendo los procedimientos de resolución de problemas que Lenovo proporciona en la ayuda en línea o en la documentación del producto Lenovo. La documentación del producto Lenovo también describe las pruebas de diagnóstico que usted puede realizar.

  • Página 114: Recopilación De Datos De Servicio

    Los técnicos de servicio de Lenovo podrán empezar a trabajar en la búsqueda de una solución en cuanto haya completado y enviado una Solicitud de servicio electrónico.

  • Página 115: Ponerse En Contacto Con Soporte

    Puede recibir servicio para hardware a través de un proveedor de servicio autorizado de Lenovo. Para localizar a un proveedor de servicio autorizado por Lenovo para prestar servicio de garantía, visite la página y use los filtros de búsqueda para diferentes países.
  • Página 116 Guía de configuración de ThinkSystem SR850...
  • Página 117 Especificaciones conector de descarga electrostática Ethernet conector de video conector de gestión de sistemas parte delantera LED de estado de enlace parte posterior Lenovo XClarity Controller conector de vídeo extracción frontal © Copyright Lenovo 2017, and 2017, 2018, 2018...
  • Página 118 Lenovo Business Vantage directrices Lenovo Capacity Planner marco biselado de seguridad Lenovo XClarity Administrator instalación de opción Lenovo XClarity Controller Lenovo XClarity Energy Manager microprocesador de Lenovo XClarity Essentials módulo de procesador-disipador de calor Lenovo XClarity Integrator Lenovo XClarity Provisioning Manager procesador lista de comprobación de configuración de servidor...
  • Página 119 Servicio y soporte de hardware números de teléfono vista frontal del servidor servicio y soporte de software números de teléfono vista posterior servicio, datos del servidor servidor, vista frontal vista posterior del servidor sistema frontal del LED de errores © Copyright Lenovo 2017, and 2017, 2018, 2018...
  • Página 120 Guía de configuración de ThinkSystem SR850...
  • Página 122 Número de pieza: SP47A24289 Printed in China (1P) P/N: SP47A24289 *1PSP47A24289*...

Este manual también es adecuado para:

Thinksystem sr850 7x19

Tabla de contenido
