Expansión De 16 Salidas (Pnp) (Afp7Y16P) - Panasonic FP7 Manual De Usuario

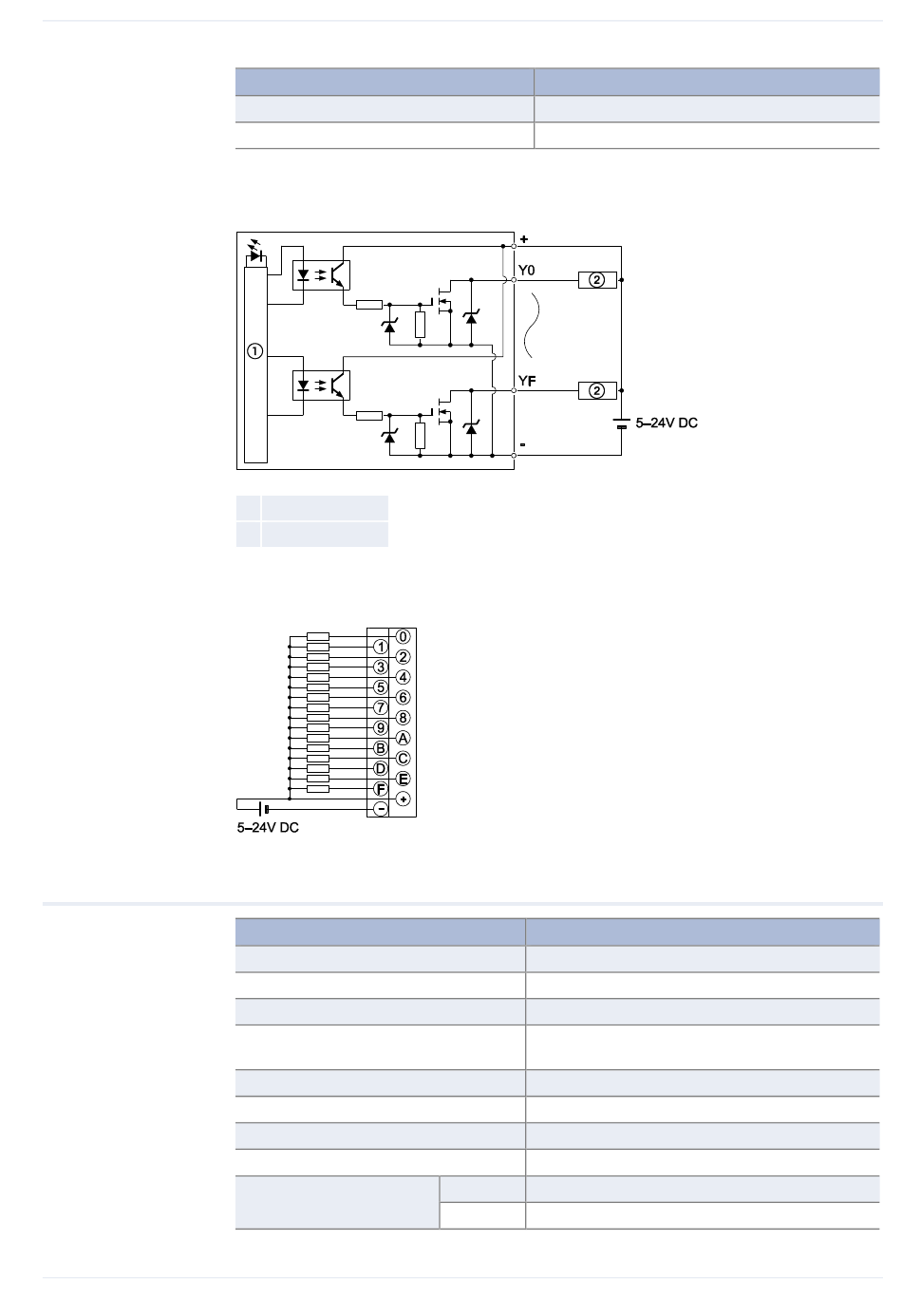

Circuito interno
Esquema del bloque de terminales
2.4.3 Expansión de 16 salidas (PNP) (AFP7Y16P)
Manual de Usuario Expansiones de E/S del FP7
Conexión
Peso
Q Circuito interno
W Carga
Método de aislamiento
Tipo de salida
Tensión nominal de carga
Margen de tensión de carga admisi-
ble
Máx. corriente de carga
Máx. corriente de afluencia
Corriente de fuga en OFF
Caída de tensión en estado de ON
Tiempo de respuesta
Descripción
Terminal a tornillo (M3)
125g
Descripción
Optoacoplador
Colector abierto
5–24V DC
4,75–26,4V DC
1A/salida (máx. 5A/común)
3A
1A
0,5V
OFF  ON 0,05ms (corriente de carga: 0,5mA)
ON  OFF 0,3ms (corriente de carga: 0,5mA)
Especificaciones
21
