Área de Detección
2-3 Área protegida
2-3-1 Área de detección
● Instalar una estructura de protección adicional alrededor de la máquina, de manera que el operador deba
pasar a través del área de detección del sensor antes de alcanzar las partes peligrosas de la máquina.
Asegurarse de que parte del cuerpo del operador siempre permanezca dentro del área de detección,
mientras esté trabajando dentro de las partes peligrosas de la máquina. Si no se detecta parte del cuerpo
del operario cuando trabaja dentro de la zona de peligro, existe riesgo de muerte o daños graves.
● No utilizar ningún montaje con reflexión sobre espejo.
● No se pueden enfrentar varios receptores (emisores) a un solo emisor (receptor).
El área de detección es la zona delimitada por la altura protegida del sensor y la distancia entre
el emisor y el receptor.
La altura protegida está determinada por el número de haces.
El rango de detección de la SF4D-F□ es: 0,2 a 7m (0,8 a 12m en modo largo alcance). El rango
de detección de la SF4D-H□ y SF4D-A□ es: 0,2 a 9m (0,8 a 15m en modo largo alcance).
A una distancia inferior a 0,2m (0,8m en modo largo alcance), se produce una deformación óp-
tica que puede causar un mal funcionamiento del sistema.
Extremo
superior
Extremo
inferior

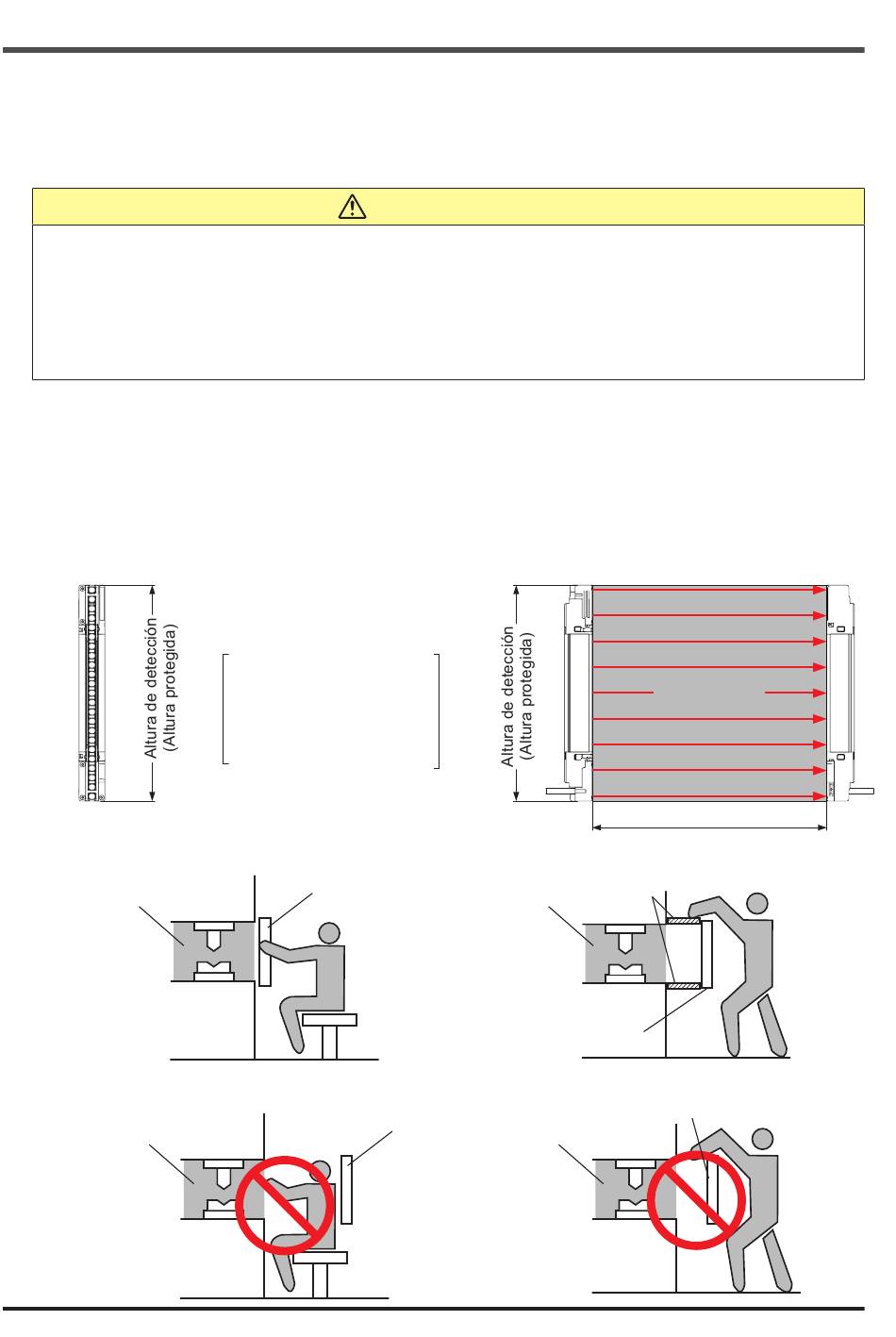

Ejemplo de una configuración del área de detección correcta
Zona peligrosa
Ejemplo de una configuración del área de detección incorrecta
Zona peligrosa
18
ADVERTENCIA
La altura de detección
(altura protegida) es la
distancia entre el haz del
extremo superior y el haz
del extremo inferior de la
barrera.
Área de detección
Área de detección
Emisor
Estructura de protección
Zona peligrosa
Área de detección
Zona peligrosa
