Montaje

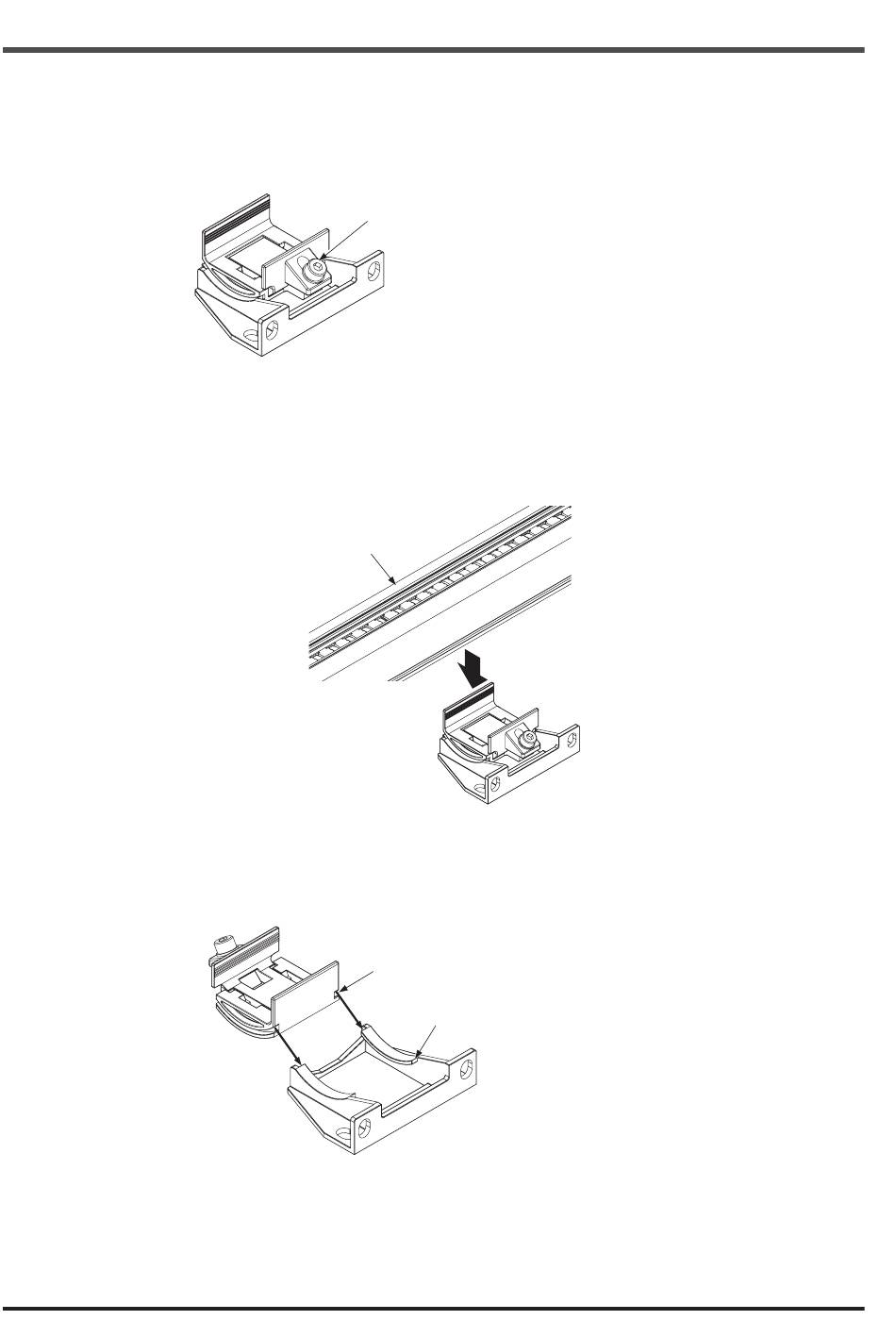

2-4-1-2 Soporte de montaje intermedio MS-SFB-2 (Accesorio)
Paso 1 Aflojar los dos tornillos de cabeza hexagonal (M4 longitud 12mm, 3mm entre caras) del
soporte de montaje intermedio.
Paso 2 Colocar el soporte de montaje intermedio en un lateral de la barrera y sujetar con un
tornillo de cabeza hexagonal (M4 longitud 12mm, 3mm entre caras).
Apretar hasta alcanzar un par de apriete de 1,2N·m máximo.
Para obtener más información sobre la posición de montaje del soporte de montaje in-
termedio, consultar "6-3 Dimensiones".
Montaje lateral
Deslizar y desmontar la fijación del soporte de montaje intermedio del soporte base.
Cambiar la dirección de la fijación, y enganchar las muescas en la fijación con los carri-
les en el soporte base.
30
Tornillo de cabeza hexagonal
[M4 (longitud 12mm), 3mm entre caras]
Barrera
Muescas en las fijaciones
Muescas en las fijaciones
