7. Medición de la resistencia de tierra
Con la función de medición de resistencia de tierra de este instrumento, se puede medir la
resistencia de tierra de las líneas de distribución de energía, el sistema de cableado interno y los
aparatos eléctricos.
● Tenga mucho cuidado al medir la resistencia de la tierra; alto voltaje, 50 V máx. se genera
en los terminales H (C) - E.
● Al medir la tensión de tierra, no aplique una tensión de 300 V o superior entre S (P) - E y
entre las terminales H (C) - E.
● Al medir la resistencia de tierra, no aplique voltaje, más de 25 V, entre los terminales de
medición.

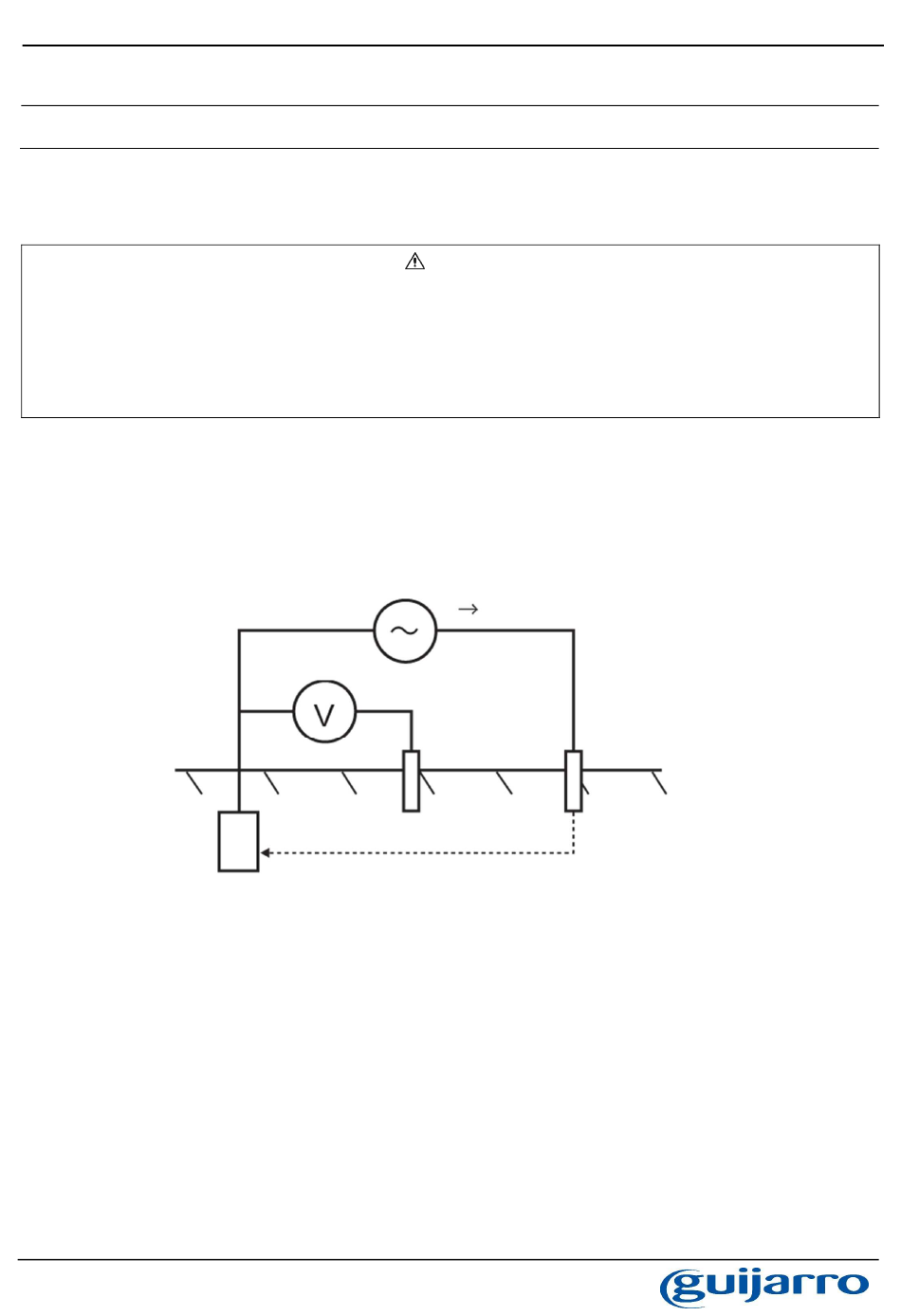

7-1 Principio de medición
Este instrumento realiza la medición de resistencia de tierra con el método de caída de potencial,
que es un método para obtener el valor de resistencia de tierra Rx aplicando corriente constante
I AC entre el objeto de medición E (electrodo de tierra) y H (C) (electrodo de corriente), y
averiguando la diferencia de potencial V entre E y S (P) (electrodo potencial).
7-2. Medición de precisión (con cables de prueba para medición de precisión)
(1) conexión
Clave las picas de tierra auxiliares S (P) y H (C) profundamente en el suelo. Deben estar
alineadas a un intervalo de 5 a 10 m del equipo a tierra bajo prueba. Conecte el cable verde al
equipo de tierra bajo prueba, el cable amarillo a la pica de tierra auxiliar S (P) y el cable rojo a la
pica de tierra auxiliar H (C) de los terminales E, S (P) y H (C) del Instrumento en orden. Ver Fig.
7-2 y 7-3.
Generador de corriente constante
Voltímetro
V=R x I
x
Rx=V / I
E (Tierra)
PELIGRO
I
S(P) (Potencial)
H (C) (Corriente)
17
Fig. 7-1
