Polaridad Comparador Analógico - Emotron PCE-FGD Serie Manual De Instrucciones

Polaridad Comparador Analógico 1
[6115]
Selecciona el modo en que el valor seleccionado [6111] debe
tratarse antes que el comparador analógico, es decir, como
absoluto o con signo. See Fig. 148
6115 Polar CA1
Unipolar
Predeterminado:
Se ha utilizado el valor absoluto de
Unipolar 0
[6111]
Se ha utilizado el valor con signo de
Bipolar 1
[6111]
Información sobre la comunicación
N.º instancia Modbus/N.º DeviceNet
Ranura/índice Profibus
Índices EtherCAT y CANopen (hex)
Índice Profinet E/S
Formato del bus de campo
Formato de Modbus
Ejemplo
Consultar la Fig. 148 y la Fig. 149 para ver las diferentes
funcionalidades principales de las características de los
comparadores 6114 y 6115.
Tipo [6114] = Histéresis
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0

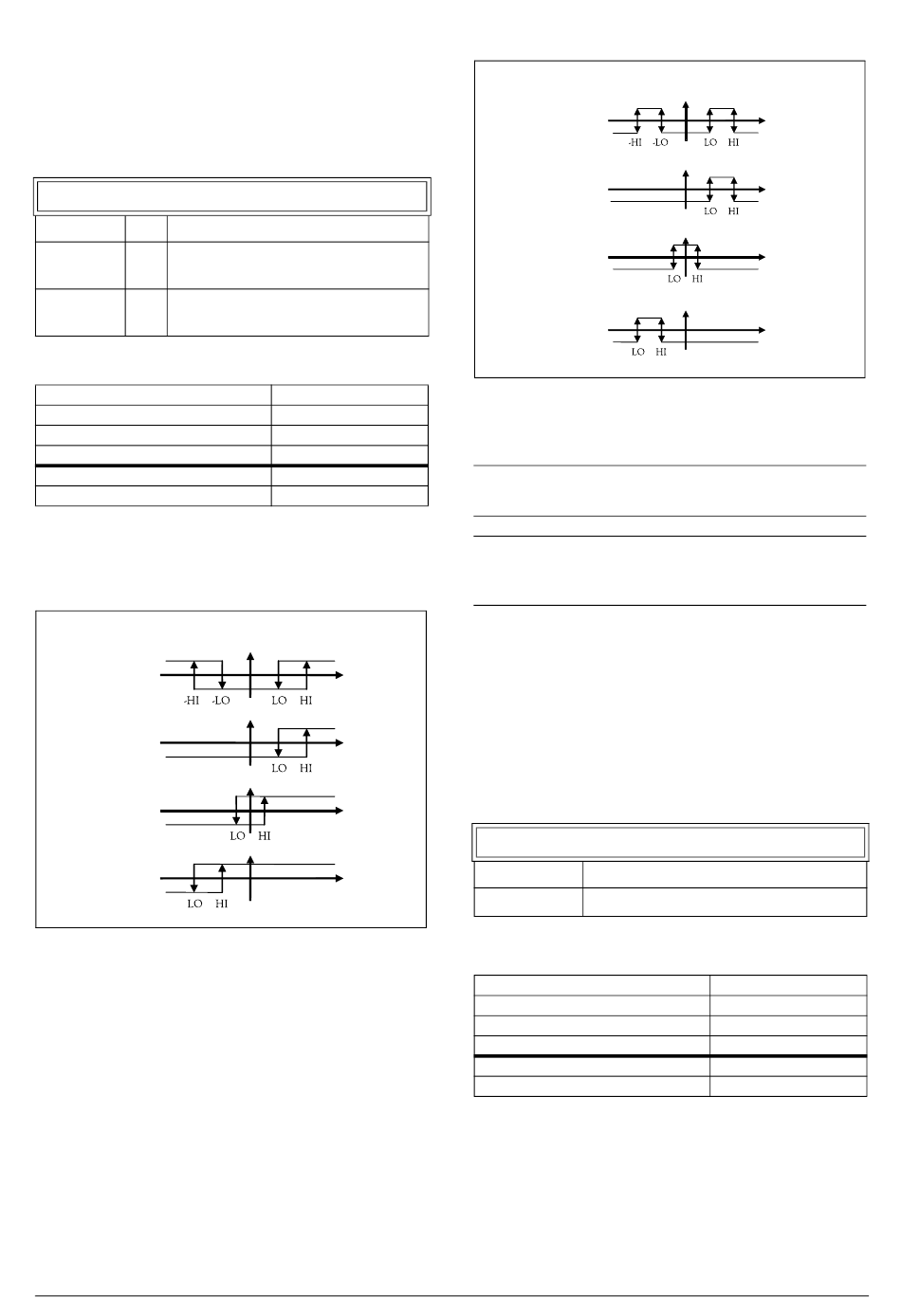

Fig. 148 Funcionalidades principales de las características de los
comparadores «Tipo [6114] = Histéresis» y «Polar
[6115]».
196
43486
170/135
4d9e
19870
UInt
UInt
CA1
Valor an.
[6111]
CA1
Valor an.
[6111]
CA1
Valor an.
[6111]
CA1
Valor an.
[6111]
Tipo [6114] = Ventana
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0
Fig. 149 Funcionalidades principales de las características de los
comparadores «Tipo [6114] = Ventana» y «Polar
[6115]».
NOTA: si se selecciona Unipolar, se utilizan valores
absolutos.
NOTA: Si se selecciona «Bipolar» en [6115]:
1. La funcionalidad no es simétrica.
2. Los rangos para alto / bajo son bipolares
Ajuste CA2 [612]
Parámetros del comparador analógico 2.
Valor del Comparador Analógico 2
(CA4) [6121]
Esta función es idéntica a la de polaridad de comparador 1,
valor [6111].
6121 CA2 Value
Par
Predeterminado:
Opciones: Igual que en el menú [6111].
Información sobre la comunicación
N.º instancia Modbus/N.º DeviceNet
Ranura/índice Profibus
Índices EtherCAT y CANopen (hex)
Índice Profinet E/S
Formato del bus de campo
Formato de Modbus
