6. Instalacja elektryczna

6.1. Jednostka zewnętrzna (Fig. 6-1 i 6-2)
1 Usunąć panel serwisowy.

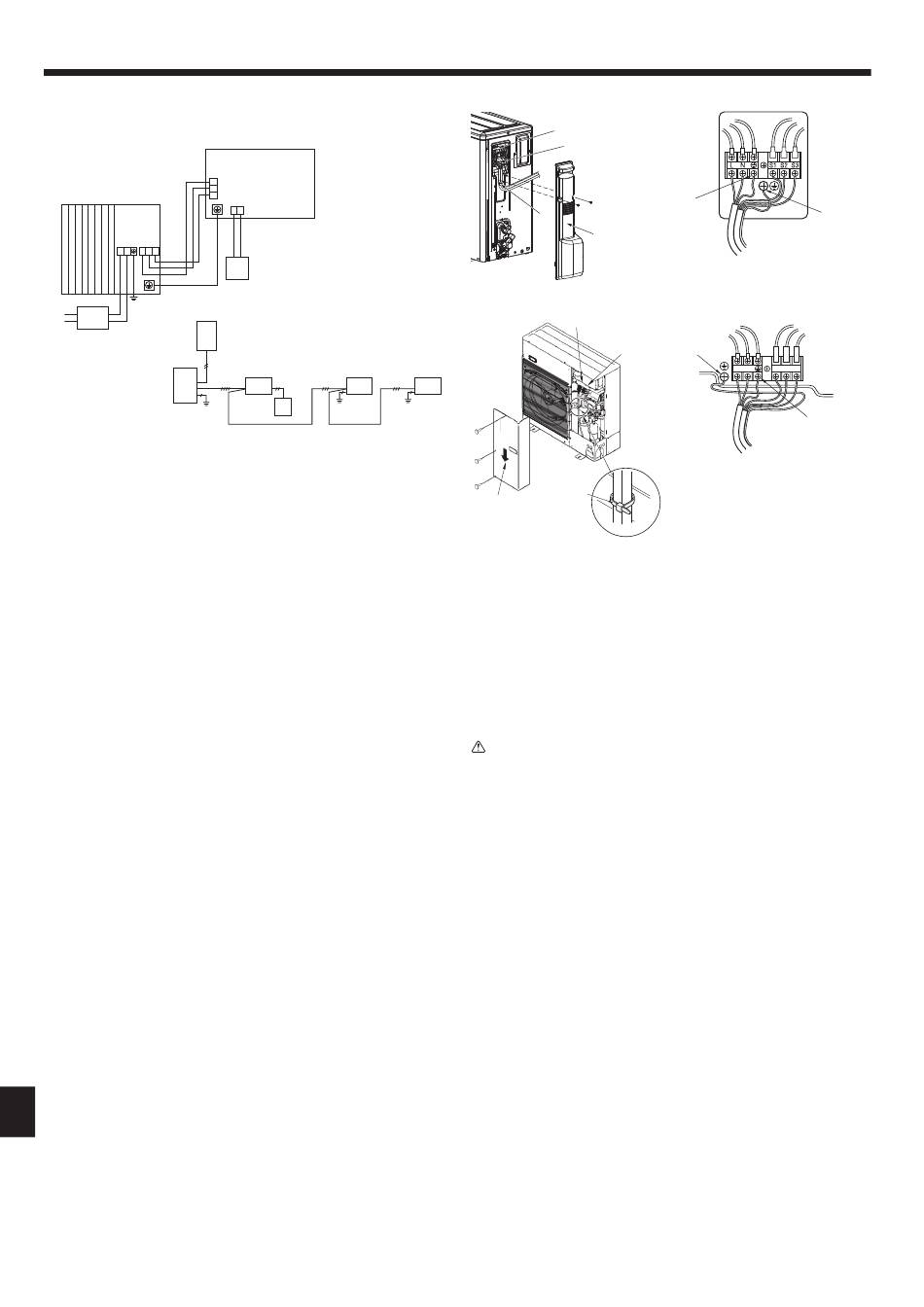

2 Podłączyć przewody zgodnie z Fig. 6-1 i 6-2.
B
L N S1 S2 S3
D
Do zasilania Do zasilania D
B
E
166
A
S1
S2
S3
A Jednostka wewnętrzna
B Jednostka zewnętrzna
C Pilot zdalnego sterowania
C
D Wyłącznik główny (wyłącznik)
E Uziemienie
A A
C
E
Fig. 6-1
■
ZM35, 50
F
J
I
■
ZM60, 71
F
A
E
H
F Listwa zaciskowa
G Listwa zaciskowa podłączania jednostki wewnętrznej/zewnętrznej (S1, S2, S3)
H Panel serwisowy
I Zacisk
* Zamocować kable w taki sposób, aby nie dotykały środka panelu serwisowego lub zaworu
gazowego.
J Zacisk uziemienia
Uwaga:
Jeśli podczas serwisowania zostanie zdjęta osłona skrzynki elektrycznej, na-
leży ją ponownie założyć.
Przestroga:
Upewnić się, że instalacja wyposażona jest w przewód zerowy N. Brak tego
przewodu może spowodować uszkodzenie urządzenia.
■
