4c) Teilöffnung
• Die Taste PROG/OK drücken, um durch die verfügbaren Einstellungen zu blättern:
- Auswahl 1 = 1/3 Öffnung Torflügel 1; Auswahl 2 = 1/2 Öffnung Torflügel 1
Auswahl 3 = 2/3 Öffnung Torflügel 1; Auswahl 4 = Vollständige Öffnung Torflügel 1
• Die Taste drücken, um die gewählte Einstellung zu bestätigen; der Programmierer speichert den
Wert und zeigt automatisch den nächsten Parameter an.
Teilöffnung für den Fußgängerdurchgang (Taste TAL). Der Befehl zur partiellen Öffnung kann auch über eine
Funksteuerung gegeben werden.
4d) Einstellen des Abstands für den Schließanschlag
• Die Taste PROG/OK drücken, um durch die verfügbaren Einstellungen zu blättern:
- 0 Schritte; 1 Schritt; 2 Schritte (Werkseinstellung); 3 Schritte; 4 Schritte; 5 Schritte; 6 Schritte; 7
Schritte; 8 Schritte; 9 Schritte
• Die Taste drücken, um die gewählte Einstellung zu bestätigen z.B. 2 Schritte; der Programmierer
speichert den Wert und zeigt automatisch den nächsten Parameter an.
Einstellen der Entfernung ab Schließanschlag (Encoderzählungen). Nachdem die mechanischen Endschalter bei
Öffnen und Schließen erfasst wurden, wendet der Programmierer diese Korrektur an, um zu verhindern, dass
das Schiebetor bei jedem Arbeitszyklus wiederholt gegen die mechanischen Anschläge stößt.
4e) Einstellen des Abstands des Öffnungsanschlags
• Die Taste PROG/OK drücken, um durch die verfügbaren Einstellungen zu blättern:
- 0 Schritte; 1 Schritt; 2 Schritte (Werkseinstellung); 3 Schritte; 4 Schritte; 5 Schritte; 6 Schritte; 7
Schritte; 8 Schritte; 9 Schritte
• Die Taste drücken, um die gewählte Einstellung zu bestätigen z.B. 3 Schritte; der Programmierer
speichert den Wert und zeigt automatisch den nächsten Parameter an.
Einstellen der Entfernung ab Öffnungsanschlag (Encoderzählungen). Nachdem die mechanischen Endschalter
bei Öffnen und Schließen erfasst wurden, wendet der Programmierer diese Korrektur an, um zu verhindern, dass
das Schiebetor bei jedem Arbeitszyklus wiederholt gegen die mechanischen Anschlägen stößt.
145

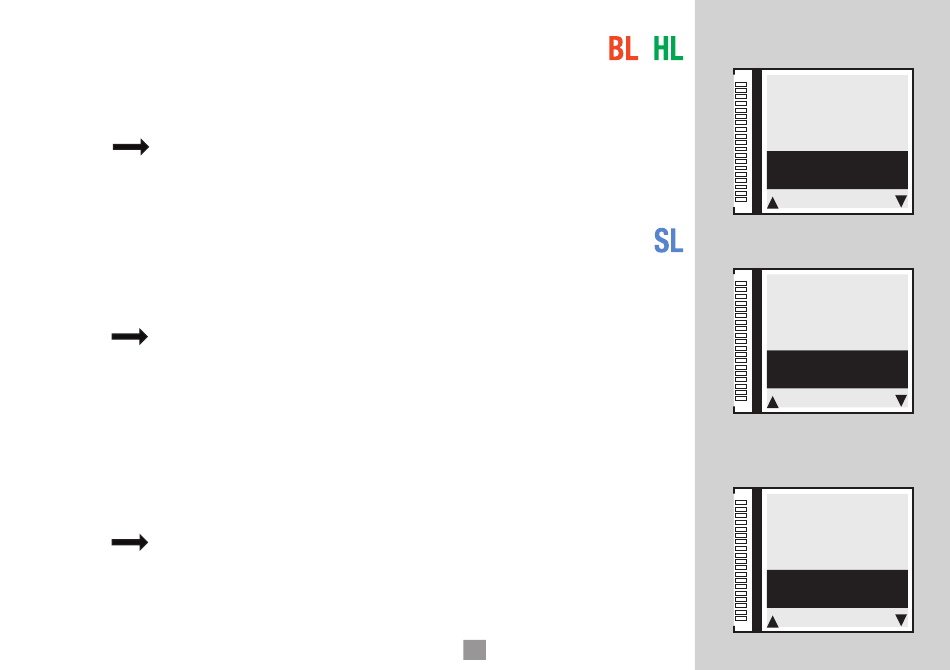

4c) Teilöffnung
MOTORAUSWAHL
BL3924MCB
S T R O M S E N S O R
STUFE 2
TEILÖFFNUNG
EINSTELLUNG 1
4d) Schliessungsabstand
S T R O M S E N S O R
NIVEAU 2
TEILÖFFNUNG
3 METER
SCHLIESS.ABSTAND
2 SCHRITTE
4e) Öffnungsabstand
TEILÖFFNUNG
3 METER
SCHLIESS.ABSTAND
4 SCHRITTE
ÖFFNUNGSABSTAND
3 SCHRITTE
