Marcas comerciales utilizadas en este texto: Dell, Dell OpenManage, el logotipo de DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet

y Latitude son marcas comerciales de Dell Inc. Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a

cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Mayo 2007

Tabla de Contenido

Tabla de contenido

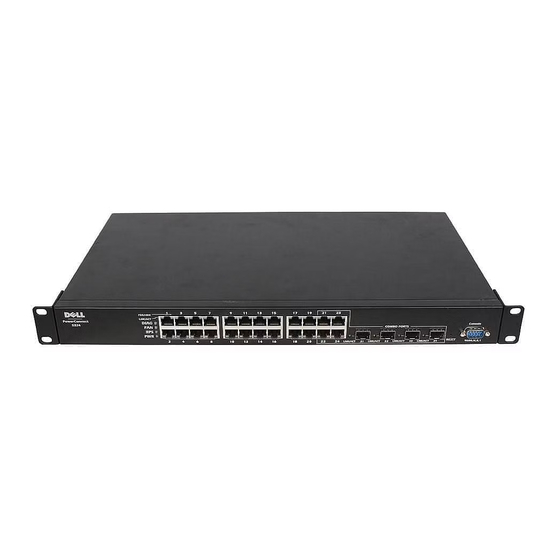

Resumen de contenidos para Dell PowerConnect 5324

Página 1 Latitude son marcas comerciales de Dell Inc. Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation. Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Página 2: Inicio Y Configuración Del Dispositivo
Regresar a la página de contenido Inicio y configuración del dispositivo Guía del usuario del sistema Dell™ PowerConnect™ 5324 Configuración del terminal Inicio del dispositivo Descripción general de la configuración Configuración inicial Nombre de usuario Cadenas de comunidad SNMP Configuración avanzada Recuperación de una dirección IP desde un servidor DHCP Recepción de una dirección IP desde un servidor BOOTP Configuración de contraseñas y gestión de la seguridad Configuración de contraseñas de seguridad Procedimientos de inicio Tras efectuar todas las conexiones externas, debe conectar un terminal al dispositivo para poder configurar el dispositivo y para otros procedimientos. Para la configuración inicial, se lleva a cabo la configuración de dispositivo estándar. ...
Página 3: Inicio Del Dispositivo
3. Establezca el formato de los datos en 8 bits de datos, 1 bit de parada y ninguna paridad. 4. Establezca el control de flujo en ninguno. 5. En Properties (Propiedades), seleccione el modo VT100 for Emulation (VT100 para emulación). 6. Seleccione Terminal keys (Teclas de terminal) para las teclas Function (Función), Arrow (Flecha) y Ctrl. Asegúrese de que configura Terminal keys (Teclas de terminal) (no Windows keys [Teclas de Windows]).
Página 4 Processor: FireFox 88E6218 ARM946E-S , 64 MByte SDRAM. I-Cache 8 KB. D-Cache 8 KB. Cache Enabled. Autoboot in 2 seconds - press RETURN or Esc. to abort and enter prom. Preparing to decompress... El proceso de inicio dura aproximadamente 90 segundos. ...
Página 5 Dram first block size is : 40960K bytes Dram first PTR is : 0x1800000 Flash size is: 16M Device configuration: Prestera based system Slot 1 - Neyland24 HW Rev. 0.1 Tapi Version: v1.2.9 ...
Página 6 01-Jan-2000 01:01:35 %LINK-W-Down: g12 01-Jan-2000 01:01:35 %LINK-W-Down: g13 01-Jan-2000 01:01:36 %LINK-W-Down: g14 01-Jan-2000 01:01:36 %LINK-W-Down: g15 01-Jan-2000 01:01:36 %LINK-W-Down: g16 01-Jan-2000 01:01:36 %LINK-W-Down: g17 01-Jan-2000 01:01:36 %LINK-W-Down: g18 01-Jan-2000 01:01:36 %LINK-W-Down: g19 01-Jan-2000 01:01:36 %LINK-W-Down: g20 ...
Página 7: Descripción General De La Configuración
01-Jan-2000 01:01:36 %LINK-W-Down: ch1 01-Jan-2000 01:01:36 %LINK-I-Up: vlan 1000 01-Jan-2000 01:01:36 %TRUNK-I-PORTADDED: Port g24 added to ch1 01-Jan-2000 01:01:36 %LINK-I-Up: g22 01-Jan-2000 01:01:36 %LINK-I-Up: g23 01-Jan-2000 01:01:36 %LINK-I-Up: g24 01-Jan-2000 01:01:36 %LINK-I-Up: ch1 01-Jan-2000 01:01:36 %LINK-W-Down: g1 ...
Página 8: Dirección Ip Estática Y Máscara De Subred
NOTA: Antes de continuar, lea las notas de la versión de este producto. Las notas de la versión se pueden descargar del sitio web Dell Support en la dirección support.dell.com. NOTA: La configuración inicial utiliza las siguientes suposiciones: El dispositivo PowerConnect no se ha configurado nunca antes y se encuentra en el mismo estado que cuando lo recibió. ¡ El dispositivo PowerConnect se ha iniciado correctamente. ¡ Se ha establecido la conexión serie y la petición de consola se muestra en la pantalla de un dispositivo de terminal VT100. (Pulse la tecla <Intro> ¡ varias veces para comprobar que la petición se muestra correctamente). El dispositivo no se configura con un nombre de usuario y una contraseña predeterminados. ¡ La configuración inicial del dispositivo se realiza mediante el puerto de la consola. Después de la configuración inicial, el dispositivo se puede gestionar desde el puerto serie ya conectado o de manera remota mediante una interfaz definida durante la configuración inicial. La configuración inicial se compone de lo siguiente: Establecer 'admin' como nombre de usuario y 'dell' como contraseña con el nivel 15 de privilegio superior. Configurar la dirección IP estática y la puerta de enlace predeterminada. Configurar la cadena de comunidad de lectura/escritura SNMP. Asignar la dirección IP asignada por el servidor DHCP. Antes de aplicar el proceso de configuración inicial al dispositivo PowerConnect, hay que obtener la siguiente información del administrador de red: La dirección IP que hay que asignar a una VLAN a través de la cual se gestiona el dispositivo.
Página 9: Comprobación De La Dirección Ip Y La Dirección De Puerta De Enlace Predeterminada
console# configure console(config)# username admin password dell level 15 console(config)# interface vlan 1 console (config-if) # ip address 192.168.1.123 /24 console(config-if)# exit console(config)# ip default-gateway 192.168.1.1 console (config) # snmp-server community private rw ...
Página 10: Nombre De Usuario
------------------- ------------ ------------ 192.168.1.123 /24 vlan 1 Static NOTA: Se recomienda que descargue la revisión más reciente de la documentación del usuario en el sitio web Dell Support en la dirección support.dell.com. Nombre de usuario Para gestionar el dispositivo remotamente, por ejemplo, a través de SSH, Telnet o la interfaz web, hay que configurar un nombre de usuario. Para obtener el control administrativo completo del dispositivo, hay que especificar el privilegio más alto (15). NOTA: Sólo se permite gestionar el dispositivo a través de la interfaz de navegador web al administrador (superusuario) que disponga del nivel de privilegio más alto (15). Para obtener más información sobre el nivel de privilegio, consulte la publicación "CLI Reference Guide" (Guía de referencia CLI). El nombre de usuario configurado se escribe como nombre de inicio de sesión para las sesiones de gestión remotas. Para configurar el nombre de usuario y el nivel de privilegio, escriba el comando en el indicador del sistema, tal como se muestra en el ejemplo de configuración: console> enable console# configure console(config)# username admin password abc level 15 ...
Página 11: Configuración De Snmp
Authentication trap is enabled. Trap-Rec-Address Trap-Rec-Community Version System Contact: System Location: Durante el procedimiento de configuración inicial, la cadena de comunidad, el acceso de comunidad y la dirección IP se pueden establecer a través del terminal local. Las opciones de configuración SNMP son: Cadena de comunidad. Sólo lectura: Indica que los miembros de la comunidad pueden ver la información de configuración, pero no pueden cambiarla. ¡ Lectura/Escritura: Indica que los miembros de la comunidad pueden ver y modificar la información de configuración. ¡ Super: Indica que los miembros de la comunidad tienen acceso de administrador. ¡...
Página 12: Configuración Avanzada
Los parámetros configurados permiten efectuar una configuración más amplia del dispositivo desde cualquier ubicación remota. Console# show snmp Community-String Community-Access IP address --------------- ---------------- ----------------------------- private read write 11.1.1.2 Traps are enabled. Authentication trap is enabled. ...
Página 13 console# configure console(config)# interface ethernet g1 console(config-if)# ip address dhcp hostname device console(config-if)# exit console(config)# Asignación de direcciones IP dinámicas (en una VLAN): console# configure console(config)# interface ethernet vlan 1 console(config-if)# ip address dhcp hostname device console(config-if)# exit ...
Página 14: Recepción De Una Dirección Ip Desde Un Servidor Bootp
NOTA: No es necesario suprimir la configuración del dispositivo para recuperar una dirección IP del servidor DHCP. NOTA: Cuando copie archivos de configuración, evite utilizar un archivo de configuración que contenga una instrucción para habilitar DHCP en una interfaz que se conecte al mismo servidor DHCP, o que contenga una configuración idéntica. En esta instancia, el dispositivo recupera el nuevo archivo de configuración y arranca desde el mismo. A continuación, el dispositivo habilita DHCP, tal como se indica en el nuevo archivo de configuración, y DHCP le da instrucciones para que recargue de nuevo el mismo archivo. Recepción de una dirección IP desde un servidor BOOTP Se admite el protocolo BOOTP estándar que permite al dispositivo descargar automáticamente su configuración de sistema principal IP desde cualquier servidor BOOTP estándar en la red. En este caso, el dispositivo actúa como un cliente BOOTP. Para recuperar una dirección IP desde un servidor BOOTP: 1. Seleccione y conecte un puerto cualquiera a un servidor BOOTP o a una subred que disponga de uno, para poder recuperar la dirección IP. 2. En el indicador del sistema escriba el comando delete startup configuration para suprimir de la flash la configuración de inicio. El dispositivo se reinicia sin configuración alguna y 60 segundos después empieza a emitir solicitudes BOOTP. El dispositivo recibe la dirección IP ...
Página 15: Configuración De Una Contraseña Inicial De Terminal
Es posible configurar las contraseñas de seguridad para los servicios siguientes: Terminal Telnet SSH HTTP HTTPS NOTA: Las contraseñas están definidas por el usuario. NOTA: Al crear un nombre de usuario, la prioridad predeterminada es 1, que otorga acceso pero no derechos de configuración. Debe establecerse una prioridad de 15 para otorgar acceso y derechos de configuración del dispositivo. Aunque es posible asignar el nivel de privilegio 15 a los nombres de usuario sin definir ninguna contraseña, es recomendable asignar siempre una contraseña. Si no se especifica ninguna contraseña, los usuarios privilegiados pueden acceder a la interfaz web sin contraseña. Configuración de una contraseña inicial de terminal Para configurar una contraseña inicial de terminal, escriba los siguientes comandos: console(config)# aaa authentication login default line console(config)# aaa authentication enable default line console(config)# line console console(config-line)# login authentication default console(config-line)# enable authentication default console(config-line)# password george Cuando se conecte inicialmente a un dispositivo a través de una sesión de terminal, escriba george cuando se le pida la contraseña.
Página 16: Configuración De Una Contraseña Inicial Http
Para configurar una contraseña inicial SSH, escriba los siguientes comandos: console(config)# aaa authentication login defaultline console(config)# aaa authentication enable defaultline console(config)# line ssh console(config-line)# login authentication default console(config-line)# enable authentication default console(config-line)# password jones. Cuando se conecte inicialmente a un dispositivo a través de una sesión SSH, escriba jones cuando se le pida la contraseña. Cuando cambie el modo de un dispositivo a "enable", escriba jones. ...
Página 17: Procedimientos Del Menú De Inicio
Procedimientos del menú de inicio Los procedimientos que se invocan en el menú Startup (Inicio) cubren la descarga de software, el manejo de la memoria flash y la recuperación de la contraseña. Los procedimientos de diagnóstico sólo los debe utilizar el personal de asistencia técnica y no se explican en este documento. Se puede entrar en el menú Startup (Inicio) cuando se inicia el dispositivo. Para ello el usuario tiene que realizar una acción inmediatamente después de la prueba POST. Para entrar en el menú de Startup (Inicio): 1. Encienda el dispositivo y espere a que aparezca el mensaje de inicio automático. ************************************************** ***************** SYSTEM RESET ***************** ************************************************** ------ Performing the Power-On Self Test (POST) ------ UART Channel Loopback Test......PASS Testing the System SDRAM......PASS ...
Página 18: Descarga De Software
Preparing to decompress... 2. Cuando aparezca el mensaje de inicio automático, pulse <Intro> para ir al menú Startup (Inicio). Los procedimientos del menú Startup (Inicio) se pueden realizar utilizando el terminal ASCII o Windows HyperTerminal. [1] Download Software [2] Erase Flash File [3] Password Recovery Procedure [4] Enter Diagnostic Mode [5] Set Terminal Baud-Rate ...
Página 19: Recuperación De Contraseña
1. En el menú Startup (Inicio) pulse [2] en los 2 segundos posteriores para borrar el archivo de memoria flash. Aparece el siguiente mensaje: Warning! About to erase a Flash file. Are you sure (Y/N)? y 2. Pulse Y. Aparecerá el siguiente mensaje. Write Flash file name (Up to 8 characters, Enter for none.):config File config (if present) will be erased after system initialization ...
Página 20: Descarga De La Imagen De Inicio
SW version 1.0.0.42 (date 22-Jul-2004 time 13:42:41) Boot version 1.0.0.18 (date 01-Jun-2004 time 15:12:20) HW version 4. Escriba show bootvar para comprobar qué imagen del sistema está activa actualmente. A continuación se muestra un ejemplo de la información que aparece: console# sh bootvar Images currently available on the Flash Image-1 active (selected for next boot) Image-2 not active console# 5. Escriba copy tftp://{tftp address}/{file name} image para copiar una nueva imagen del sistema en el dispositivo. Cuando se descarga una nueva imagen, se guarda en la otra área asignada para la copia de la imagen del sistema (image-2, tal como se indica en el ejemplo). A continuación se ...
Página 21 información que aparece: console# sh ver SW version 1.0.0.42 (date 22-Jul-2004 time 13:42:41) Boot version 1.0.0.18 (date 01-Jun-2004 time 15:12:20) HW version 00.00.01 (date 01-May-2004 time 12:12:20) 4. Escriba copy tftp://{tftp address}/{file name} boot para copiar la imagen de inicio del dispositivo. A continuación se muestra un ejemplo de la información que aparece: console# copy tftp://176.215.31.3/332448-10018.rfb boot Erasing file..done. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Copy: 2739187 bytes copied in 00:01:13 [hh:mm:ss] 5.
Página 22 Regresar a la página de contenido Glosario Guía del usuario del sistema Dell™ PowerConnect™ 5324 A B C D E F G H I L M N O P Q R S T U V W Este glosario contiene palabras técnicas clave de interés. Amplitud de banda La amplitud de banda especifica la cantidad de datos que pueden transmitirse en una cantidad de tiempo fija. En el caso de los dispositivos digitales, la amplitud de banda se define en bits por segundo (bps) o bytes por segundo.
Página 23 Asset Tag (Etiqueta de propiedad) Especifica la referencia de dispositivo definida por el usuario. Baudio El número de elementos de señalización transmitidos cada segundo. BootP Protocolo de inicio del sistema operativo Permite a una estación de trabajo descubrir su dirección IP, una dirección IP de un servidor BootP en una red, o un archivo de configuración cargado en el arranque de un dispositivo. BPDU Unidad de datos de protocolo de puente. Proporciona información de puente en formato de mensaje. Las BPDU se envían a través de la información del dispositivo en una configuración de árbol extensible. Los paquetes BPDU contienen información sobre puertos, direcciones, prioridades y costes de reenvío. Capa 2 Capa de vínculo de datos o capa MAC. Contiene la dirección física de un cliente o estación de servidor. El proceso de la capa 2 es más rápido que el de la capa 3 porque hay menos información que deba procesarse. Capa 4 ...
Página 24 Class of Service (Clase de servicio) La clase de servicio es el esquema de prioridad 802.1p. La CoS proporciona un método para asignar etiquetas a los paquetes con información sobre la prioridad. Un valor de CoS situado entre 0 y 7 se agrega al encabezado de la capa 2 de los paquetes, donde cero es la prioridad más baja y siete es la más alta. Transmisión de superposición de dos o más paquetes que colisionan. Los datos transmitidos no pueden utilizarse, y la sesión se reinicia. Interfaz de línea de comandos. Conjunto de comandos de línea utilizados para configurar el sistema. Para obtener más información sobre cómo usar la CLI, consulte el apartado Utilización de la CLI. Cliente DHCP Sistema principal de Internet que utiliza DHCP para obtener parámetros de configuración como, por ejemplo, una dirección de red. Cambio rápido El cambio rápido ocurre cuando el estado de una interfaz cambia constantemente. Por ejemplo, un puerto STP cambia constantemente entre las acciones de escuchar, aprender o reenviar. Esto puede provocar la pérdida de tráfico. Compensación de carga Permite la distribución uniforme de datos o paquetes de proceso a través de los recursos de red disponibles. Por ejemplo, la compensación de carga puede distribuir los paquetes entrantes de forma uniforme a todos los servidores, o redirigirlos al siguiente servidor disponible. ...
Página 25 Mecanismo utilizado con la modalidad dúplex medio que permite a un puerto no recibir un mensaje. Control de flujo Permite que dispositivos de velocidad inferior se comuniquen con los de velocidades superiores; es decir, el dispositivo de velocidad superior se abstiene de enviar paquetes. Unidad central de procesamiento. La parte de un equipo que procesa la información. Las CPU constan de una unidad de control y una ALU. Difusión Método de transmisión de paquetes a todos los puertos de una red. Difusión única ...
Página 26 Supervisa y duplica el tráfico de la red reenviando copias de los paquetes entrantes y salientes de un puerto a un puerto de supervisión. Para obtener información sobre la duplicación de puertos, consulte el apartado Definición de sesiones de duplicación de puertos. Enlazamiento Agregación de conexión. Optimiza la utilización de los puertos al conectar un grupo de puertos para que formen un único tronco (grupos agregados). Enrutador Dispositivo que conecta redes separadas. Los enrutadores reenvían paquetes entre dos o más redes. Los enrutadores funcionan al nivel de la Capa 3. Ethernet Ethernet se estandariza como IEEE 802.3. Ethernet es el estándar de LAN implementado más común. Admite velocidades de transferencia de datos de Mpbs, compatibles con velocidades de 10, 100 ó 1000 Mbps. Servidor web incorporado. Proporciona gestión de dispositivos a través del navegador web estándar. Los servidores web incorporados se utilizan además de una CLI o NMS, o en su lugar. Tabla de avance rápido. Proporciona información sobre el reenvío de rutas. Si un paquete llega a un dispositivo con una ruta conocida, el paquete se reenvía a través de una ruta que aparezca en la FFT. Si no existe ninguna ruta conocida, la CPU reenvía el paquete y actualiza la FFT. FIFO Primeras entradas, primeras salidas. Proceso de colocación en cola en el que el primer paquete de la cola es el primer paquete que sale del paquete. Fragmento Paquetes Ethernet de tamaño inferior a los 576 bits.
Página 27 GARP Protocolo de registro de atributos general. Registra estaciones cliente en un dominio multidifusión. Gigabit Ethernet Gigabit Ethernet transmite a 1000 Mbps y es compatible con los estándares Ethernet 10/100 Mbps existentes. GVRP Protocolo de registro VLAN GARP. Registra estaciones cliente en una VLAN. Cabecera de línea. Los paquetes se colocan en la cola. Los paquetes situados al principio de la línea se reenvían antes que los paquetes situados al final de la línea. HTTP Protocolo de transferencia de hipertexto. Transmite documentos HTML entre servidores y clientes de internet. ...
Página 28 IEEE 802.1p Prioriza el tráfico de red en la subcapa de vínculo de datos/MAC. IEEE 802.1Q Define el funcionamiento de los puentes VLAN que permite definir, hacer funcionar y administrar VLAN dentro de las infraestructuras de LAN con puente. Internet Protocol (Protocolo de Internet). Especifica el formato de los paquetes y su método de direccionamiento. El protocolo IP direcciona los paquetes y los reenvía al puerto correcto. IPX (Internetwork Packet eXchange). Transmite comunicaciones sin conexión. ...
Página 29 Mejor esfuerzo El tráfico se asigna a la cola de prioridad más baja, y no se garantiza la entrega de los paquetes. Modo de acceso Especifica el método por el cual se otorga al usuario acceso al sistema. Modo dúplex Permite la transmisión y la recepción simultánea de datos. Existen dos tipos diferentes de modo dúplex: Modo dúplex completo — Permite la comunicación bisíncrona, por ejemplo, un teléfono. Las dos partes pueden transmitir información al mismo tiempo. Modo dúplex medio — Permite la comunicación asíncrona, por ejemplo, un "walkie-talkie". Sólo una parte puede transmitir datos cada vez. Síntesis del mensaje 5. Algoritmo que genera un hash de 128 bits. MD5 es una variedad de MD4, pero con mayor seguridad. MD5 verifica la integridad de la comunicación y autentica su origen. Interfaz dependiente de los soportes. Cable utilizado para las estaciones finales. MDIX Interfaz dependiente de los soportes con cable cruzado (MDIX). Cable que se utiliza con los concentradores y conmutadores. ...
Página 30 Sistema de administración de redes. Interfaz que proporciona un método para administrar un sistema. Nodo Punto final de conexión de red o unión común para varias líneas de red. Los nodos pueden ser: Procesadores Controladoras Estaciones de trabajo Identificador de objeto. SNMP lo utiliza para identificar objectos gestionados. En el paradigma de administración de redes Gestor/ Agente SNMP, cada objeto gestionado debe tener un OID que lo identifique. Paquetes Bloques de información para la transmisión en sistemas de conmutación de paquetes. Unidad de datos de protocolo. Unidad de datos especificada en un protocolo de capas que consta de información de control de protocolo y datos de usuarios de la capa. Perfiles de acceso Permite a los administradores de red definir perfiles y reglas para acceder al dispositivo. El acceso a las funciones de gestión puede limitarse a grupos de usuarios, que se definen mediante los criterios siguientes: Interfaces de entrada Dirección IP de origen o subredes IP de origen...
Página 31 Plano posterior El BUS principal que lleva información en el dispositivo. Protocolo Conjunto de reglas que rige cómo los dispositivos intercambian información a través de las redes. Protocolo de árbol extensible Impide que se creen bucles en el tráfico de la red. El protocolo de árbol extensible (STP) proporciona topografía de árbol para cualquier disposición de puentes. STP proporciona una vía de comunicación entre las estaciones finales de una red, eliminando los bucles. Puente Dispositivo que conecta dos redes. Los puentes son específicos del hardware, aunque son independientes del protocolo. Los puentes funcionan en los niveles de la capa 1 y de la capa 2. Puerto Los puertos físicos proporcionan componentes de conexión que permiten a los microprocesadores comunicarse con los equipos periféricos. Puerto de entrada Puertos en los que se recibe el tráfico de la red. Puertos combinados ...
Página 32 RADIUS Servicio de usuario de acceso telefónico de autenticación remota. Método de autentificación de usuarios del sistema y de seguimiento del tiempo de conexión. RMON Supervisión remota. Proporciona la información de red que debe recopilarse de una única estación de trabajo. RSTP Protocolo de árbol extensible rápido. Detecta y utiliza topologías de red que permiten una convergencia más rápida del árbol extensible, sin crear bucles de reenvío. Segmentación Divide las LAN en segmentos de LAN separados para establecer puentes y encaminamientos. La segmentación elimina las limitaciones de la amplitud de banda de la LAN. Servidor Equipo central que proporciona servicios a otros equipos de una red. Entre los servicios se incluyen el almacenamiento de archivos y el acceso a aplicaciones. ...
Página 33 Sistema en un chip. ASIC que contiene un sistema completo. Por ejemplo, una aplicación SoC de telecomunicaciones puede contener un microprocesador, un procesador de señales digitales, RAM y ROM. Shell seguro. Inicia una sesión en un equipo remoto a través de una red, ejecuta comandos y transfiere archivos de un equipo a otro. Subred Subred. Las subredes son partes de una red que comparten un componente de dirección común. En redes TCP/IP, los dispositivos que comparten un prefijo forman parte de la misma subred. Por ejemplo, todos los dispositivos con un prefijo de 157.100.100.100 forman parte de la misma subred. TCP/IP Protocolo de control de transmisiones. Permite a dos sistemas principales comunicarse e intercambiar corrientes de datos. El TCP garantiza la entrega de los paquetes y que éstos se transmitan y reciban en el orden en que se envían.
Página 34 Protocolo de datos de usuario. Transmite paquetes pero no garantiza su entrega. Velocidad de puerto Indica la velocidad del puerto. La velocidad de los puertos incluye: Ethernet 10 Mbps Fast Ethernet 100 Mbps Gigabit Ethernet 1000 Mbps ...
Página 35: Descripción Del Hardware
Descripción de los puertos del panel anterior del dispositivo PowerConnect 5324 El dispositivo PowerConnect 5324 se configura con los siguientes puertos: 24 puertos de cobre: puertos RJ-45 designados como puertos Gigabit Ethernet 10/100/1000 BaseT 4 puertos de fibra: designados como puertos Gigabit Puerto de terminal: puerto de consola RS-232 ...
Página 36: Puertos Del Dispositivo
En el panel posterior del dispositivo hay dos conectores para los suministros de energía. Hay un conector para el suministro de energía de CA para uso general que se puede conectar a fuentes de alimentación de 110 V o 220 V. El conector para el suministro de energía de CC sirve para conectar un suministro de energía redundante (RPS) de modo que se active automáticamente en caso de que se produzca una interrupción del suministro de energía de CA. Puertos del dispositivo Puertos SFP El puerto SFP (Small Form Factor Pluggable) es un transceptor modular óptico de intercambio dinámico que ofrece una gran velocidad y grado de compresión, que se designa como 1000Base-SX o LX. Puerto de consola RS-232 Un conector DB-9 para una conexión de terminal serie que se utiliza para depurar errores, descargar software, etc. La velocidad en baudios predeterminada es de 9600 bps. La velocidad en baudios se puede configurar de 2400 bps hasta 38400 bps. Ilustración 2-5.
Página 37: Dimensiones Físicas
Dimensiones físicas El dispositivo tiene las siguientes dimensiones físicas: Altura: 44 mm (1,73 pulgadas) Anchura: 440 mm (17,32 pulgadas) Profundidad: 255 mm (10,03 pulgadas) Definiciones de los LED El panel anterior contiene diodos emisores de luz (LED) que indican el estado de las fuentes de alimentación, ventiladores y diagnósticos del sistema. LED de los puertos LED del puerto 10/100/1000 Base-T Cada puerto 10/100/1000 Base-T tiene dos LED. En el LED de la izquierda se indica la velocidad, vínculo y actividad y en el LED de la derecha se indica el modo dúplex.
Página 38: Led Del Sistema
En la siguiente tabla se describen las indicaciones del LED de puerto SFP: Tabla 2-2. Indicaciones del LED de puerto SFP LED Color Descripción SFP Verde estático El puerto está actualmente en funcionamiento. Verde parpadeante Actualmente el puerto transmite o recibe datos. ...
Página 39: Unidad De Suministro De Energía De Ca
En el reparto de la carga es donde los requisitos de alimentación del dispositivo se dividen entre los dos suministros de energía. Si un suministro de energía sufre una interrupción, el segundo suministro de energía sigue proporcionando alimentación a todo el dispositivo. Los LED del suministro de energía indican el estado del suministro de energía. Para obtener más información sobre los LED, consulte el apartado "Definiciones de los LED". Unidad de suministro de energía de CA La unidad de suministro de energía de CA convierte 220/110 VCA estándar a 50/60 Hz en 5 VCC a 5A, 12 VCC en 3A. La unidad detecta automáticamente la especificación de voltaje disponible (110 ó 220 V) y no es necesario ninguna configuración. La unidad de suministro de energía de CA utiliza un conector estándar de 220/110 VCA. El indicador LED se encuentra en el panel anterior e indica si la unidad de CA está conectada. Unidad de suministro de energía de CC Una unidad externa de suministro de energía de CC se utiliza como una unidad de suministro de energía redundante. El funcionamiento es posible con alimentación suministrada sólo desde esta unidad. Se utiliza un tipo de conector RPS600. No es necesario realizar ningún tipo de configuración. El indicador LED se encuentra en el panel anterior e indica si la unidad de CC está conectada. Cuando el dispositivo está conectado a una fuente de energía diferente, las posibilidades de que se produzca un error en el caso de que haya una interrupción de la alimentación disminuyen. Botón de restablecimiento El botón de restablecimiento, situado en el panel anterior, restablece el dispositivo de manera manual. Sistema de ventilación El dispositivo utiliza un sistema de ventilador para enfriarse. El estado operativo de los ventiladores se puede comprobar observando los LED que indican si hay algún ventilador defectuoso. Para obtener información, consulte el apartado "Definiciones de los LED".
Página 40: Instalación Del Dispositivo Powerconnect
Regresar a la página de contenido Instalación del dispositivo PowerConnect Guía del usuario del sistema Dell™ PowerConnect™ 5324 Precauciones de instalación Requisitos de emplazamiento Desembalaje Montaje del dispositivo Conexión del dispositivo Información sobre la asignación de patas, los cables y las conexiones de los puertos Configuración predeterminada del puerto Esta sección contiene información sobre el desembalaje, la ubicación, la instalación y las conexiones de cable del dispositivo. Precauciones de instalación PRECAUCIÓN: Antes de realizar alguno de los siguientes procedimientos, lea y siga las instrucciones de seguridad que se encuentran en la Guía de información del sistema incluida en la documentación de Dell. PRECAUCIÓN: Siga los siguientes puntos antes de realizar los procedimientos de esta sección: Asegúrese de que el estante o el gabinete que cubre el dispositivo esté bien fijado para evitar que sea inestable o se caiga. Asegúrese de que los circuitos de la fuente de energía estén bien conectados a tierra. Observe y siga las marcas de servicio. No manipule ningún dispositivo excepto como se explica en la documentación del sistema. Si abre o extrae cubiertas que están marcadas con un rayo dentro de un símbolo triangular puede suponer un riesgo de descarga eléctrica. Estos componentes sólo deben ser manipulados por personal cualificado del servicio técnico. Asegúrese de que el cable de alimentación, el cable de extensión, y, o también, el enchufe no estén dañados. Asegúrese de que el dispositivo no entre en contacto con el agua. Asegúrese de que el dispositivo no esté expuesto a radiadores y, o también, a fuentes de calor. Asegúrese de que las aberturas de enfriamiento no estén bloqueadas. No introduzca objetos extraños en el dispositivo, ya que se puede producir un incendio o una descarga eléctrica. Utilice el dispositivo únicamente con otros componentes aprobados. Deje enfriar el dispositivo antes de desmontar las cubiertas o tocar los componentes internos.
Página 41: Desembalaje
Desembalaje Contenido del paquete Cuando desembale el paquete, asegúrese de que se incluyen los siguientes elementos: El dispositivo Un cable de alimentación de CA Cable cruzado RS-232 Almohadillas de goma autoadhesivas Kits de montaje en estante para instalación en estante CD de documentación Desembalaje del dispositivo Para desembalar el dispositivo: NOTA: Antes de desembalar el dispositivo, examine el paquete e informe inmediatamente de cualquier daño. NOTA: No se suministra ninguna correa contra descargas electrostáticas, aunque se recomienda llevar una para realizar el siguiente procedimiento. 1. Coloque el contenedor en una superficie plana y limpia, y corte todas las correas que fijan el contenedor. 2.
Página 42: Instalación Del Dispositivo Sin Un Estante
2. Inserte los tornillos suministrados en los agujeros de montaje en estante y apriételos con un destornillador. 3. Repita el proceso para el soporte de montaje en estante en el otro lado del dispositivo. 4. Inserte la unidad en el estante de 19 pulgadas y asegúrese de que los agujeros de montaje en estante del dispositivo coinciden con el agujero de montaje del estante. 5. Fije la unidad al estante con los tornillos del estante (no se proporcionan). Apriete el par inferior de tornillos antes que el superior. De esta manera, se asegura de que el peso de la unidad se distribuye uniformemente durante la instalación. Asegúrese de que los agujeros de ventilación no están ...
Página 43: Conexión De Un Dispositivo A Un Suministro De Energía
b. Establezca la velocidad de los de datos en 9600 baudios. c. Establezca el formato de los datos en 8 bits de datos, 1 bit de parada y ninguna paridad. d. Establezca el control de flujo en ninguno. e. En Properties (Propiedades), seleccione el modo VT100 for Emulation (VT100 para emulación). f.
Página 44: Información Sobre Las Patas, Los Cables Y Las Conexiones De Los Puertos
Información sobre las patas, los cables y las conexiones de los puertos En esta sección se explican las interfaces físicas del dispositivo y también se proporciona información sobre las conexiones de los puertos. Los tipos de conectores, los puertos y los cables se resumen en la tabla Puertos, conectores y cables. Los diagnósticos de los transceptores ópticos y los cables de cobre son compatibles. Conexiones RJ-45 para puertos 10/100/1000BaseT Los puertos 10/100/1000BaseT son puertos de par trenzado de cobre. Con objeto de establecer un vínculo para los puertos de par trenzado, el par de transmisión situado en un extremo del cable se tiene que conectar al par de recepción del otro extremo del cable y viceversa. Si la conexión de cables se hace de tal manera que el transmisor de un extremo se conecta al transmisor del otro extremo, y el receptor se conecta a un receptor, no se establecerá ningún vínculo. Cuando se seleccionan los cables para conectar los puertos del dispositivo con sus extremos de conexión, hay que utilizar cables directos para conectar el dispositivo a una estación, y hay que utilizar cables cruzados para conectar un dispositivo de transmisión (conmutador o concentrador) a otro. Tanto los cables directos como los cruzados son de categoría 5. Después de conectar un puerto, se enciende su LED de indicación de VÍNCULO. Tabla 3-4. Puertos, conectores y cables Conector Puerto/Interfaz Cable RJ-45 Puerto 10/100/1000BaseT Cat.
Página 45: Control De Flujo
deben configurar manualmente con la misma velocidad y modo dúplex. Si la estación del otro lado del vínculo intenta realizar la negociación automática con un puerto 10/100/1000BaseT del dispositivo que está configurado para dúplex completo, como resultado de la negociación automática, la estación intentará funcionar en dúplex medio. MDI/MDIX El dispositivo admite la detección automática de cables directos y cruzados en todos los puertos de conmutación 10/100/1000BaseT. Esta función forma parte de la negociación automática y está activada cuando la negociación automática está activada. Cuando la opción MDI/MDIX (Media Dependent Interface with Crossover o Interfaz dependiente de los soportes con cable cruzado) está activada, es posible realizar la corrección automática de errores en la selección por cable, lo que hace que la distinción entre un cable directo y un cable cruzado sea irrelevante. (El cableado estándar para las estaciones terminales se conoce como MDI (Media Dependent Interface o Interfaz dependiente de los soportes), y el cableado estándar para los concentradores y conmutadores se conoce como MDIX). Control de flujo El dispositivo admite el control de flujo 802.3x para los puertos configurados con el modo de dúplex completo. De manera predeterminada, esta función está desactivada. Se puede activar por puerto. El mecanismo de control de flujo permite que la parte receptora indique a la parte transmisora que hay que detener la transmisión de manera temporal para evitar que el búfer se desborde. ...
Página 46: Introducción
Ethernet 21-24. Los puertos combinados son puertos únicos con dos conexiones físicas. Cuando uno está conectado el otro está desactivado. En la Ilustración 1-1 y la Ilustración 1-2 se muestran los paneles anterior y posterior del dispositivo PowerConnect 5324. Ilustración 1-1. Panel anterior del dispositivo PowerConnect 5324 Ilustración 1-2. Panel posterior del dispositivo PowerConnect 5324 Funciones ...
Página 47: Funciones Compatibles Con Las Direcciones Mac
Compatibilidad con tramas gigantes Las tramas gigantes permiten transportar datos idénticos en menos tramas. Así se garantiza un menor coste, un tiempo de procesamiento inferior y menos interrupciones. Para obtener información sobre la activación de las tramas gigantes, consulte la sección "Definición de información general sobre el dispositivo". Compatibilidad con MDI/MDIX El dispositivo admite la autodetección entre cables de red cruzados y directos. El cableado estándar para las estaciones terminales es MDI (Media-Dependent Interface) y el cableado estándar para los concentradores y conmutadores se conoce como MDIX (Media-Dependent Interface with Crossover). Para obtener información sobre la configuración de MDI/MDI para los puertos o LAG, consulte el apartado "Definición de los parámetros de puerto" "Definición de los parámetros del LAG". Compatibilidad con el control de flujo (IEEE 802.3X) El control de flujo permite que dispositivos de menor velocidad se comuniquen con dispositivos de mayor velocidad al solicitar que el dispositivo de velocidad superior se abstenga de enviar paquetes. Las transmisiones se detienen temporalmente para evitar que se produzcan desbordamientos del búfer.
Página 48: Funciones Del Nivel
Las direcciones MAC en las que no se ha recibido tráfico durante un período de tiempo determinado caducan. Esto impide que la tabla de direcciones se desborde. Para obtener más información sobre la configuración del período de caducidad de las direcciones MAC, consulte el apartado "Configuración de las tablas de direcciones". Entradas MAC estáticas Las entradas MAC estáticas definidas por el usuario se almacenan en la Tabla de direcciones. Para obtener más información, consulte el apartado "Configuración de las tablas de direcciones". Conmutación basada en MAC compatible con VLAN Los paquetes que llegan de una dirección de origen desconocida se envían al microprocesador, donde las direcciones de origen se agregan a la tabla de hardware. Los paquetes que se envían a esta dirección o desde ella se reenvían de manera más eficaz con la tabla de hardware. Compatibilidad con la multidifusión de MAC El servicio de multidifusión es un servicio de difusión limitado, que permite establecer conexiones de uno a varios dispositivos y conexiones entre varios dispositivos para distribuir la información. El servicio de multidifusión de nivel 2 es donde una trama se dirige a una dirección multidifusión específica, desde la cual las copias de la trama se transmiten a los puertos pertinentes. Para obtener más información, consulte el apartado "Compatibilidad con el reenvío de multidifusión". Funciones del nivel 2 ...
Página 49: Funciones Compatibles Con Vlan
Cuando se envían las tramas de nivel 2, las tramas de difusión y multidifusión se desbordan en todos los puertos de la VLAN relevante. Esto ocupa la amplitud de banda, y carga todos los nodos conectados en todos los puertos. Para obtener más información, consulte el apartado "Habilitación del control de tormentas". Funciones compatibles con VLAN Compatibilidad con VLAN Las VLAN son grupos de puertos de conmutación que se componen de un solo dominio de difusión. Los paquetes se clasifican como pertenecientes a una VLAN basada en la etiqueta VLAN o en una combinación del puerto de entrada y del contenido del paquete. Los paquetes que comparten atributos comunes se pueden agrupar en la misma VLAN. Para obtener más información, consulte el apartado "Configuración de VLAN". LAN virtuales (VLAN) basadas en puertos ...
Página 50: Conexión Rápida
El árbol extensible 802.1d es un requisito estándar de los conmutadores de nivel 2 que permite a los puentes impedir y solucionar automáticamente los bucles de reenvío de nivel 2. Los conmutadores intercambian mensajes de configuración, utilizando tramas formateadas específicamente, y activa y desactivan de manera selectiva el reenvío en los puertos. Para obtener más información, consulte el apartado "Configuración del protocolo de árbol extensible". Conexión rápida La convergencia de STP puede tardar de 30 a 60 segundos. Durante este tiempo, STP detecta posibles bucles y permite que los cambios de estado se propaguen y que los dispositivos pertinentes respondan. Se considera que la espera de 30 a 60 segundos es un tiempo de respuesta demasiado largo para muchas aplicaciones. La opción Fast Link (Conexión rápida) omite este retraso y se puede utilizar en topologías de red en las que no se produce el reenvío de ...
Página 51: Funciones De Qos
Funciones del nivel 3 Protocolo de resolución de direcciones (ARP) ARP es un protocolo TCP/IP que convierte las direcciones IP en direcciones físicas. ARP determina automáticamente las direcciones MAC de próximo salto del dispositivo de los sistemas, incluidos los sistemas finales conectados directamente. Los usuarios pueden hacer prevalecer esta función y complementarla mediante la definición de entradas adicionales de la tabla ARP Para obtener más información, consulte el apartado "Asignación del sistema principal de dominios". Las conexiones del protocolo de control de transmisiones (TCP) están definidas entre 2 puertos por un intercambio de sincronización inicial. Los puertos TCP se identifican mediante una dirección IP y un número de puerto de 16 bits. Las secuencias de octetos se dividen en paquetes TCP, cada uno de los cuales lleva un número de secuencia. Clientes de BootP y DHCP El protocolo de configuración dinámica del host (DHCP) activa los parámetros adicionales de configuración para que se puedan recibir desde un servidor de red cuando el sistema se inicie. El servicio DHCP es un proceso continuo. DHCP es una ampliación de BootP. Para obtener más información sobre DHCP, consulte el apartado "Definición de los parámetros de interfaz IP DHCP". Funciones de QoS Compatibilidad con la clase de servicio 802.1p ...
Página 52 comunidad, cada una de las cuales se compone de una cadena de comunidad y sus privilegios de acceso. Existen tres niveles de seguridad SNMP: sólo lectura, lectura/escritura y super. Sólo un superusuario puede acceder a la tabla de comunidades. Gestión basada en web Gracias a la gestión basada en web, el sistema se puede gestionar desde cualquier explorador de la web. El sistema contiene un servidor web incorporado (EWS), que ejecuta páginas HTML, a través del cual el sistema se puede supervisar y configurar. El sistema convierte internamente la entrada basada en web en comandos de configuración, valores variables de la MIB y otros valores relacionados con la gestión. Carga y descarga del archivo de configuración La configuración del dispositivo PowerConnect se almacena en un archivo de configuración. Este archivo incluye una configuración del dispositivo específica del puerto y de todo el sistema. El sistema puede mostrar archivos de configuración en forma de recopilación de los comandos de la CLI, que se almacenan y manejan como archivos de texto. Para obtener más información, consulte el apartado "Gestión de archivos". TFTP (Trivial File Transfer Protocol) El dispositivo admite la carga y descarga de la configuración, el software y las imágenes de inicio a través del TFTP. Supervisión remota La supervisión remota (RMON) es una ampliación del protocolo SNMP, que proporciona opciones globales de supervisión del tráfico de la red (a diferencia de SNMP, que permite la supervisión y gestión de los dispositivos de la red). RMON es una MIB estándar que define las estadísticas actuales e históricas del nivel MAC y los objetos de control, lo que permite capturar información en tiempo real a lo largo de toda la red. Para obtener más información, consulte el apartado "Visualización de las estadísticas de RMON". Interfaz de línea de comandos La sintaxis y la semántica de la interfaz de línea de comandos (CLI) se ajustan tanto como es posible a las prácticas habituales del sector. CLI se compone de elementos obligatorios y opcionales. El intérprete de la CLI permite obtener comandos y palabras clave para ayudar al usuario y reducir la tarea de escribir.
Página 53: Funciones De Seguridad
Traceroute Traceroute permite descubrir cuáles eran las rutas IP a las que se reenviaban los paquetes durante el proceso de reenvío. La utilidad Traceroute de la CLI se puede ejecutar desde los modos privilegiados o de ejecución de usuario. Funciones de seguridad Nivel de socket seguro (SSL) es un protocolo de nivel de aplicación que permite realizar transmisiones seguras de datos de una manera privada, autenticada e íntegra. Este protocolo está basado en certificados y claves públicas y privadas. Autenticación basada en puerto (802.1x) La autenticación basada en puerto permite la autenticación de los usuarios del sistema por puerto a través de un servidor externo. Sólo los usuarios del sistema autenticados y aprobados pueden transmitir y recibir datos. Los puertos se autentican a través del servidor del Servicio de usuario de acceso telefónico de autenticación remota (RADIUS) mediante la utilización del protocolo de autenticación extensible (EAP). Para obtener más información, consulte el apartado "Configuración de la autenticación basada en puerto". Compatibilidad con el puerto bloqueado El puerto bloqueado aumenta la seguridad de la red mediante la limitación del acceso en un puerto específico sólo para usuarios con direcciones MAC determinadas. Estas direcciones se aprenden o definen manualmente en dicho puerto. Cuando se ve una trama en un puerto bloqueado y la dirección MAC de origen de la trama no está vinculada a ese puerto, se invoca el mecanismo de protección. Para obtener más información, consulte el apartado "Configuración de la seguridad de los puertos". Cliente de RADIUS RADIUS es un protocolo basado en cliente/servidor. Un servidor RADIUS mantiene una base de datos de usuarios, que contiene información de autenticación por usuario como, por ejemplo, el nombre de usuario, la contraseña e información sobre las cuentas. ...
Página 54: Documentación Adicional De La Cli
Para obtener más información, consulte el apartado "Definición de la configuración de TACACS+". Documentación adicional de la CLI La Guía de Referencia de la CLI, que está disponible en el CD de documentación, proporciona información sobre los comandos de la CLI utilizados para configurar el dispositivo. El documento proporciona información que incluye ejemplos, pautas, valores predeterminados, sintaxis y una descripción de la CLI. Regresar a la página de contenido ...
Página 55: Configuración De Qos
Regresar a la página de contenido Configuración de QoS Guía del usuario del sistema Dell™ PowerConnect™ 5324 Visión general de la calidad de servicio (QoS) Definición de los parámetros globales de QoS En esta sección se proporciona información para poder definir y configurar los parámetros de la calidad de servicio (QoS). Para abrir la página, haga clic en Home → Quality of Service (Calidad de servicio) en la vista de árbol. Visión general de la calidad de servicio (QoS) La calidad de servicio (QoS) proporciona la capacidad de implementar la QoS y la colocación en cola de la prioridad dentro de una red. La QoS mejora el flujo del tráfico de red en función de las políticas, los contadores de tramas y el contexto. Un ejemplo de implementación que requiere la QoS incluye ciertos tipos de tráfico como, por ejemplo, tráfico de voz, vídeo y de tiempo real a los que se les puede asignar una cola de prioridad alta, mientras que a otro tráfico se le puede asignar una cola de prioridad inferior. El resultado es un flujo de tráfico mejorado para el tráfico de mucha demanda. La QoS se define mediante: Clasificación: Especifica qué campos de paquetes coinciden con valores específicos. Todos aquellos paquetes que coincidan con las especificaciones definidas por el usuario, se clasifican juntos. Acción: Define la gestión del tráfico, en la que los paquetes que se reenvían se basan en la información del paquete, y los valores del campo del paquete como, por ejemplo, prioridad de VLAN (VPT) y DSCP (punto de código diferenciado de servicios). Información de clasificación de asignación de etiquetas de VPT Las etiquetas de prioridad de VLAN se utilizan para clasificar los paquetes asignando los paquetes a una de las colas de salida. Las asignaciones de etiqueta de prioridad de VLAN a cola también las puede definir el usuario. En la tabla siguiente se muestran los detalles de los valores predeterminados de VPT a cola: ...
Página 56: Servicios De Cos
0-7 q2 (Prioridad más baja) 8-15 q1 16-23 q1 24-31 q2 32-39 q3 40-47 q3 48-55 q4 55-63 q4 (Prioridad más alta) La asignación de DSCP se habilita por sistema. Servicios de CoS Una vez asignados los paquetes a una cola específica, los servicios de CoS se pueden asignar a las colas. Las colas de salida se configuran con un esquema de planificación utilizando uno de los métodos siguientes: Prioridad estricta: Garantiza que las aplicaciones sensibles al tiempo se reenvíen siempre a través de una vía con mayor celeridad. Prioridad estricta permite priorizar el tráfico sensible al tiempo, importante para la empresa, en relación a aplicaciones con una sensibilidad al tiempo inferior. Por ejemplo, bajo la prioridad estricta, el tráfico de voz sobre IP se reenvía antes que el tráfico FTP o el correo electrónico (SMTP). La cola de prioridad estricta se vacía antes que el tráfico que todavía queda en las colas de reenvío. Turno rotativo ponderado: Garantiza que una sola aplicación no domine la capacidad de reenvío del dispositivo. El turno rotativo ponderado (WRR) reenvía colas enteras en un orden de turno rotativo. Las prioridades de cola se definen mediante la longitud de la cola. Cuanto mayor sea la longitud de la cola, más alta será la prioridad de reenvío de la cola. Por ejemplo, si cuatro colas tienen ponderaciones de cola de 1, 2, 3 y 4, los paquetes que tengan la prioridad de reenvío más alta se asignan a la cola 4, y los paquetes que tengan la prioridad de reenvío más baja se asignan a la cola 1. Al proporcionar la prioridad de reenvío más alta a las colas de longitud 4, el turno rotativo ponderado procesa el tráfico de prioridad más alta y garantiza que el tráfico de prioridad más baja se reenvíe satisfactoriamente. El esquema de planificación se habilita en todo el sistema. Las colas asignadas a la política de prioridad estricta se asignan automáticamente a la cola de prioridad más alta. De forma predeterminada, todos los valores se asignan como política estricta. Cuando se cambia a la modalidad WRR, el valor predeterminado de la ponderación es uno. Los valores de ponderación de cola pueden asignarse en cualquier orden mediante WRR. Los valores de ...
Página 57: Habilitación De La Calidad De Servicio
Quality of Service (Calidad de servicio): Habilita o inhabilita la gestión del tráfico de red mediante la calidad del servicio. Trust Mode (Modo de confianza): Determina qué campos de paquetes deben utilizarse para clasificar los paquetes que entren en el dispositivo. Cuando no se ha definido ninguna regla, el tráfico que contiene el campo de paquete predefinido (CoS o DSCP) se asigna en función de la tabla de modos de confianza pertinentes. El tráfico que no contenga ningún campo de paquete predefinido se asigna al mejor esfuerzo. Los valores posibles del campo Trust Mode (Modo de confianza) son: CoS (Calidad de servicio): La asignación de la cola de salida se determina mediante la etiqueta de VLAN (VPT) IEEE802.1p o mediante la VPT predeterminada asignada a un puerto. DSCP (Punto de código diferenciado de servicios): La asignación de cola de salida se determina mediante el campo DSCP. NOTA: La configuración de la confianza de interfaz suplanta a la configuración de confianza global. Habilitación de la calidad de servicio: Abra la página QoS Settings (Configuración de QoS). 2. Seleccione Enable (Habilitar) en el campo CoS Mode (Modo de QoS). 3. Haga clic en Apply Changes (Aplicar cambios). ...
Página 58: Asignación De La Configuración De Qos/Cos Para Una Interfaz
Interface (Interfaz): El puerto específico o el LAG que debe configurarse: Disable "Trust" Mode on Interface (Desactivar modo de "confianza" en la interfaz): Inhabilita el modo de confianza para la interfaz seleccionada. Este valor suplanta al modo de confianza configurado en el dispositivo globalmente. Set Default CoS For Incoming Traffic To (Establecer CoS como predeterminado para tráfico entrante en): Establece el valor predeterminado de CoS para los paquetes para los que no se haya definido ninguna etiqueta.
Página 59: Definición De La Configuración De Las Colas
Comando de la CLI Descripción qos trust Habilita el estado de confianza para cada puerto. qos cos cos-predeterminado Configura el valor predeterminado de CoS del puerto. no qos trust Inhabilita el estado de confianza de cada puerto. A continuación se muestra un ejemplo de los comandos de la CLI: Console (config)# interface ethernet g5 ...
Página 60: Asignación De La Configuración De Colas Mediante Los Comandos De La Cli
Asignación de la configuración de colas mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos de la página Global Queue Setting (Configuración global de las colas). Tabla 9-96. Comandos de la CLI para la configuración de las colas Comando de la CLI Descripción wrr-queue bandwidth weight1 weight2...weight_n Asigna las ponderaciones de turno rotativo ponderado (WRR) en las colas de salida. show qos interface [ethernet número-interfaz] [queuing] Muestra los datos de la interfaz QoS. ...
Página 61: Asignación De Los Valores De Cos A Las Colas
Disable Disable Disable Disable Cos queue map: Cos qid Asignación de los valores de CoS a las colas La página CoS to Queue Mapping Table (Tabla de asignación de CoS a colas) contiene campos para clasificar la configuración de CoS para las colas de tráfico. ...
Página 62: Asignación De Un Valor De Cos A Una Cola
Class of Service (Clase de servicio): Especifica los valores de etiqueta de CoS, donde cero es la prioridad más baja y 7 es la más alta. Queue (Cola): La cola de reenvío de tráfico a la que se asigna la prioridad de CoS. Se admiten cuatro colas de prioridad de tráfico. Restore Defaults (Restaurar valores predeterminados): Restaura los valores predeterminados de fábrica para asignar los valores de CoS a una cola de reenvío. Asignación de un valor de CoS a una cola Abra la página CoS to Queue Mapping Table (Tabla de asignación de CoS a colas). 2. Seleccione una entrada de CoS. 3. Defina el número de cola en el campo Queue (Cola). 4. Haga clic en Apply Changes (Aplicar cambios). El valor de CoS se asigna a una cola, y el dispositivo se actualiza. ...
Página 63: Asignación De Un Valor De Dscp Y Asignación De Cola De Prioridad
Ilustración 9-134. DSCP Mapping (Asignación de DSCP) DSCP In (Entrada DSCP): Los valores del campo DSCP del paquete entrante. Queue (Cola): La cola a la que se asignan los paquetes con el valor DSCP específico. Los valores son 1-4, donde uno es el valor más bajo y cuatro es el más alto. Asignación de un valor de DSCP y asignación de cola de prioridad: Abra la página DSCP Mapping (Asignación de DSCP). 2. Seleccione un valor en la columna DSCP In (Entrada de DSCP). 3. Defina los campos Queue (Cola). 4.
Página 64: Especificaciones Del Dispositivo
En esta sección se describen las especificaciones de los puertos. Especificaciones de los puertos En la siguiente tabla se describen los tipos de puertos del dispositivo, y además se ofrece una descripción de los tipos de puertos. Tabla 10-99. Especificaciones de los puertos Dispositivo Especificación PowerConnect 5324 24 puertos GE 4 puertos SFP Puerto de consola RS-232 Tipos de puerto RJ-45 10 Base-T 100 Base-T 1000 Base-T SFP Compatible con equipos de formato reducido estándar ...
Página 65: Especificaciones De La Memoria Del Dispositivo
En esta sección se detallan las especificaciones físicas del dispositivo. Tabla 10-101. Especificaciones físicas del dispositivo Función Especificación Tamaño de la unidad 19 pulgadas de ancho (aproximadamente 48 cm) 1U de alto Ventilación Dos ventiladores por unidad. Especificaciones de la memoria del dispositivo En esta sección se detallan las especificaciones de la memoria del dispositivo. Tabla 10-102. Especificaciones de la memoria del dispositivo Tipo de memoria Cantidad DRAM de la CPU...
Página 66: Funciones Adicionales De Conmutación
Funciones adicionales de conmutación Agregado de vínculos que admite hasta 8 vínculos agregados por dispositivo y hasta 8 puertos por vínculo agregado (IEEE 802.3ad) Compatibilidad con LACP Admite tramas gigantes de hasta 10 K Control de tormentas de difusión Duplicación de puertos Gestión del dispositivo Interfaz de gestión basada en web Accesibilidad a la CLI a través de Telnet Se admite SNMPv1 y SNMP v2 Se admiten 4 grupos RMON Transferencias de firmware y archivos de configuración a través de TFTP Imágenes duales de firmware en la placa Se admiten varias cargas/descargas de archivos de configuración Estadísticas para la supervisión de errores y la optimización del rendimiento Compatibilidad con la gestión de direcciones IP BootP/DHCP Funciones de registro remoto Syslog Compatibilidad con SNTP Traceroute de nivel 3 Cliente Telnet Cliente DNS...
Página 67: Configuración De La Información Del Dispositivo
Regresar a la página de contenido Configuración de la información del dispositivo Guía del usuario del sistema Dell™ PowerConnect™ 5324 Configuración de la seguridad de la red Configuración de los puertos Configuración de las tablas de direcciones Configuración de GARP Configuración del protocolo de árbol extensible (STP) Configuración de VLAN Agregado de puertos Compatibilidad con el reenvío de multidifusión En esta sección se proporciona toda la información general y de funcionamiento del sistema para configurar la seguridad de la red, los puertos, las tablas de direcciones, GARP, VLAN, el árbol extensible, el agregado de puertos y la compatibilidad de multidifusión. Configuración de la seguridad de la red El dispositivo activa la seguridad de la red a través de las listas de control de acceso y de puertos bloqueados. Para abrir la página Network Security (Seguridad de la red), seleccione Switch → Network Security (Conmutador → Seguridad de la red). Visión general de la seguridad de la red ...
Página 68: Configuración De La Autenticación Basada En Puerto
específicas, incluso si determinados puertos conectados a la VLAN no están autorizados. Por ejemplo, la tecnología de voz sobre IP no necesita la autenticación, mientras que el tráfico de datos sí que la necesita. Se pueden definir las VLAN para las que no es necesaria autorización. Las VLAN no autenticadas están disponibles para los usuarios, aunque los puertos conectados a la VLAN se definan como autorizados. La autenticación avanzada basada en puerto se implementa en los siguientes modos: Modo de sistema principal único: Sólo permite que el sistema principal autorizado acceda al puerto. Modo de varios sistemas principales: Permite que varios sistemas principales se conecten a un solo puerto. Sólo hay que autorizar a un sistema principal para que todos los sistemas principales accedan a la red. Si la autenticación del sistema principal falla o se recibe un mensaje de cierre de sesión-EAPOL, se negará el acceso a la red a todos los clientes conectados. Configuración de la autenticación basada en puerto La página Port Based Authentication (Autenticación basada en puerto) contiene campos para configurar la autenticación basada en puerto. Para abrir la página Port Based Authentication (Autenticación basada en puerto), haga clic en Switch → Network Security → Port Based Authentication (Conmutador → Seguridad de la red → Autenticación basada en puerto). Ilustración 7-80. Port Based Authentication (Autenticación basada en puerto) Port Based Authentication State (Estado de autenticación basada en puerto): Permite la autenticación basada en puerto del dispositivo. Los valores de campo posibles son: ...
Página 69: Visualización De La Tabla De Autenticación Basada En Puerto
Admin Interface Control (Control de interfaz de administración): Define el estado de autorización del puerto. Los valores de campo posibles son: Authorized (Autorizado): Establece el estado de la interfaz en autorizado (se permite el tráfico). Unauthorized (No autorizado): Establece el estado de la interfaz en no autorizado (se deniega el tráfico). Auto (Automático): El estado de autorización se establece según el método de autorización. Current Interface Control (Control de la interfaz actual): El estado de autorización del puerto actualmente configurado. Periodic Reauthentication (Reautenticación periódica): Vuelve a autenticar el puerto seleccionado de manera periódica cuando está activado. El período de reautenticación se define en el campo Reauthentication Period (300-4294967295) (Período de reautenticación [300-4294967295]). Reauthentication Period (300-4294967295) (Período de reautenticación [300-4294967295]): indica el período de tiempo en el que se vuelve a autenticar el puerto seleccionado. El valor del campo se expresa en segundos. El valor predeterminado del campo es 3600 segundos. ...
Página 70: Copia De Los Parámetros De La Tabla De Autenticación Basada En Puerto
Termination Cause (Motivo de la terminación): El motivo por el que ha finalizado la autenticación del puerto. Copy To Checkbox (Copiar en casilla de verificación): Copia los parámetros de puerto desde un puerto a los puertos seleccionados. Select All (Seleccionar todo): Selecciona todos los puertos de la Tabla de autenticación basada en puerto. Copia de los parámetros de la Tabla de autenticación basada en puerto Abra la página Port Based Authentication (Autenticación basada en puerto). 2. Haga clic en Show All (Mostrar todo). Se abre la Port Based Authentication Table (Tabla de autenticación basada en puerto). 3.
Página 71: Configuración De La Autenticación Avanzada Basada En Puerto
dot1x timeout tx-period segundos Establece el número de segundos que el dispositivo espera una respuesta a una trama de identidad/solicitud - EAP, del cliente, antes de reenviar la solicitud. show dot1x [ethernet interfaz] Muestra el estado de 802.1X para el dispositivo o para la interfaz especificada. show dot1x users [username Muestra los usuarios de 802.1X para el dispositivo. nombreusuario] ...
Página 72: Visualización De La Tabla De Varios Sistemas Principales
Action on Single Host Violation (Acción tras la infracción de un solo sistema principal): Define la acción que hay que aplicar a los paquetes que llegan en modo de un solo sistema principal, desde un sistema principal cuya dirección MAC no es la dirección MAC del cliente (solicitante). El campo Action on Single Host Violation (Acción tras la infracción de un solo sistema principal) sólo se puede definir si el campo Multiple Hosts (Varios sistemas principales) se define como Disable (Desactivar). Los valores de campo posibles son: Permit (Permitir): Reenvía los paquetes de origen desconocido aunque no se obtiene la dirección MAC. Deny (Denegar): Descarta los paquetes procedentes de un origen no obtenido. Éste es el valor predeterminado. Shutdown (Apagar): Descarta el paquete procedente de cualquier origen no obtenido y bloquea el puerto. Los puertos permanecen bloqueados hasta que se activan o el dispositivo se restablece.
Página 73: Habilitación De Varios Sistemas Principales Mediante Los Comandos De La Cli
Habilitación de varios sistemas principales mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para habilitar la autenticación avanzada basada en puerto tal como aparecen en la página Multiple Hosts (Varios sistemas principales). Tabla 7-50. Comandos de la CLI para varios sistemas principales Comando de la CLI Description dot1x multiple-hosts Permite varios sistemas principales (clientes) en un puerto autorizado por 802.1X que tenga el comando de configuración de interfaces de control de puertos dot1x establecido en auto.
Página 74: Visualización De La Tabla De Usuarios Autenticados
User Name (Nombre de usuario): Lista de los usuarios autorizados a través del servidor RADIUS. Port (Puerto): Los números de puerto utilizados para la autenticación, por nombre de usuario. Session Time (Tiempo de sesión): La cantidad de tiempo que el usuario lleva conectado al dispositivo. El formato de este campo es Día:Hora:Minuto:Segundos, por ejemplo, 3 días: 2 horas: 4 minutos: 39 segundos. Last Authentication (Última autenticación): La cantidad de tiempo que ha transcurrido desde que se autenticó al usuario por última vez. El formato de este campo es Día:Hora:Minuto:Segundos, por ejemplo, 3 días:2 horas: 4 minutos: 39 segundos. Authentication Method (Método de autenticación): El método por el que se autenticó la última sesión. Los valores de campo posibles son: Remote (Remoto): El usuario se ha autenticado desde un servidor remoto. None (Ninguno): No se ha autenticado al usuario. MAC Address (Dirección MAC): La dirección MAC del cliente (solicitante).
Página 75: Autenticación De Usuarios Mediante Los Comandos De La Cli
Autenticación de usuarios mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para autenticar usuarios tal como aparecen en la página Add User Name (Agregar nombre de usuario). Tabla 7-51. Comandos de la CLI para agregar nombres de usuarios Comando de la CLI Description show dot1x users [username nombreusuario] Muestra los usuarios de 802.1X para el dispositivo. A continuación se muestra un ejemplo de los comandos de la CLI: ...
Página 76: Definición De Un Puerto Bloqueado
Interface (Interfaz): El tipo de interfaz seleccionada en la que se activa el puerto bloqueado. Port (Puerto): El tipo de interfaz seleccionada es un puerto. LAG: El tipo de interfaz seleccionada es un LAG. Current Port Status (Estado del puerto actual): El estado del puerto configurado actualmente. ...
Página 77: Visualización De La Tabla De Puertos Bloqueados
El puerto bloqueado se agrega a la Port Security Table (Tabla de seguridad del puerto), y el dispositivo se actualiza. Visualización de la tabla de puertos bloqueados Abra la página Port Security (Seguridad del puerto). 2. Haga clic en Show All (Mostrar todo). Se abre la Port Security Table (Tabla de seguridad del puerto): ...
Página 78: Configuración De Los Puertos
A continuación se muestra un ejemplo de los comandos de la CLI: Console # show ports security Port Status Action Trap Frequency Counter ---- ------- ------- ------- --------- ------- ...
Página 79 Port Type (Tipo de puerto): El tipo de puerto. Admin Status (Estado admin): Activa o desactiva el reenvío de tráfico a través del puerto. El nuevo estado del puerto se muestra en el campo Current Port Status (Estado actual del puerto). Current Port Status (Estado actual del puerto): Especifica si el puerto está actualmente operativo o no. Re-Activate Port (Reactivar puerto): Reactiva un puerto si éste se ha desactivado a través de la opción de seguridad de puerto bloqueado. Operational Status (Estado operativo): El estado operativo del puerto. Los valores posibles del campo son: ...
Página 80: Modificación De Los Parámetros Del Puerto
concentradores/conmutadores entre sí o dos estaciones finales entre sí, se utiliza un cable cruzado para asegurar que se conecten los pares correctos. Los valores de campo posibles son: Auto (Automático): Se utiliza para detectar automáticamente el tipo de cable. MDI (Media Dependent Interface) MDI (Interfaz dependiente de los soportes): Se utiliza para estaciones finales. MDIX (Media Dependent Interface with Crossover) MDIX (Interfaz dependiente de los soportes con cable cruzado): Se utiliza para concentradores y conmutadores.
Página 81: Configuración De Los Puertos Mediante Los Comandos De La Cli
Configuración de los puertos mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para configurar los puertos tal como aparecen en la Ports Configuration Table (Tabla de configuración de puertos). Tabla 7-53. Comandos de la CLI para la configuración de puertos Comando de la CLI Descripción interface ethernet interfaz Entra en el modo de configuración de interfaz para configurar una interfaz de tipo Ethernet.
Página 82 Console (config-if)# shutdown Console (config-if)# no shutdown Console(config-if)# speed 100 Console (config-if)# duplex full Console (config-if)# negotiation Console (config-if)# back-pressure Console (config-if)# flowcontrol on Console (config-if)# mdix auto Console(config-if)#exit Console(config)#exit Console# show interfaces configuration ethernet g5 ...
Página 83: Definición De Los Parámetros Del Lag
console# Console# show interfaces status Port Type Duplex Speed Flow Link Back Mdix Control State Pressure Mode ...
Página 84 LAG: El número de LAG. Description (Descripción): Proporciona una descripción del LAG configurado definida por el usuario. Este campo puede tener de 0 a 64 caracteres. LAG Type (Tipo de LAG): Los tipos de puerto de que consta el LAG. Admin Status (Estado admin): Habilita o inhabilita el reenvío de tráfico a través del LAG seleccionado. Current LAG Status (Estado actual del LAG): Indica si el LAG está operativo actualmente. Re-Activate Suspended LAG (Reactivar LAG suspendido): Reactiva un LAG que se había suspendido. Operational Status (Estado operativo): Estado operativo del LAG. ...
Página 85: Modificación De Los Parámetros De Lag
Definición de los parámetros del LAG Abra la página LAG Configuration (Configuración de LAG). 2. Seleccione un LAG en el campo LAG. 3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). Los parámetros de LAG se guardan en el dispositivo. Modificación de los parámetros de LAG Abra la página LAG Configuration (Configuración de LAG). 2. Seleccione un LAG en el campo LAG. 3. Modifique los campos. 4.
Página 86 speed bps Configura la velocidad de una interfaz Ethernet determinada cuando no se utiliza la negociación automática. autobaud Establece la línea para la detección automática de la velocidad en baudios. negotiation Habilita el funcionamiento con negociación automática para los parámetros de velocidad y dúplex de una interfaz determinada. back-pressure Habilita la contrapresión en una interfaz determinada. flowcontrol {auto | on | off | rx | tx} Configura el control de flujo en una interfaz determinada. show interfaces configuration [ethernet interfaz |port- Muestra el estado de la configuración de todas las interfaces configuradas.
Página 87: Habilitación Del Control De Tormentas
console# Habilitación del control de tormentas Una tormenta de difusión es el resultado de una cantidad excesiva de mensajes transmitidos simultáneamente a través de una red mediante un único puerto. Las respuestas a mensajes reenviados se cargan en la red, lo que provoca una tensión en los recursos de ésta o que se agote el tiempo de espera. El sistema mide la velocidad de las tramas de difusión y de multidifusión entrantes por separado en cada puerto y descarta las tramas cuando la velocidad supera un valor definido por el usuario. La página Storm Control (Control de tormentas) proporciona los campos para habilitar y configurar el control de tormentas. Para abrir la página Storm Control (Control de tormentas), haga clic en Switch→ Ports→ Storm Control (Conmutador → Puertos → Control de tormentas) en la vista de árbol. Ilustración 7-92.
Página 88: Habilitación Del Control De Tormentas En El Dispositivo
Habilitación del control de tormentas en el dispositivo Abra la página Storm Control (Control de tormentas). 2. Seleccione una interfaz en la que se implementará el control de tormentas. 3. Defina los campos. 4. Haga clic en Show All (Mostrar todo). El control de tormentas está habilitado en el dispositivo. Modificación de los parámetros del puerto de control de tormentas Abra la página Storm Control (Control de tormentas). 2. Modifique los campos. 3. Haga clic en Show All (Mostrar todo). ...
Página 89: Definición De Sesiones De Duplicación De Puertos
Comando de la CLI Descripción port storm-control include-multicast Habilita al dispositivo para que pueda contar paquetes de multidifusión junto con los paquetes de difusión. port storm-control broadcast enable Habilita el control de tormentas de difusión. port storm-control broadcast rate velocidad Configura la velocidad de difusión máxima. show ports storm-control [ethernet interfaz] Muestra la configuración del control de tormentas. A continuación se muestra un ejemplo de los comandos de la CLI: console> enable console# configure Console(config)# port storm-control include-multicast Console(config)# port storm-control broadcast rate 8000 ...
Página 90: Adición De Una Sesión De Duplicación De Puertos
Los puertos no pueden ser miembros de un LAG. Las interfaces IP no se configuran en el puerto. El GVRP no se activa en el puerto. El puerto no es miembro de una VLAN. Sólo se puede definir un puerto de destino. Las siguientes restricciones se aplican a los puertos configurados como puertos de origen: Los puertos de origen no pueden ser miembros de un LAG.
Página 91: Supresión De Un Puerto De Copia Desde Una Sesión De Duplicación De Puertos
4. Seleccione el puerto de origen en el menú descendente Source Port (Puerto de origen). 5. Defina el campo Type (Tipo). 6. Haga clic en Apply Changes (Aplicar cambios). Se define el nuevo puerto de origen y el dispositivo se actualiza. Supresión de un puerto de copia desde una sesión de duplicación de puertos Abra la página Port Mirroring (Duplicación de puertos). 2. Seleccione la casilla de verificación Remove (Eliminar). 3.
Página 92: Definición De Direcciones Estáticas
que no esté asociada a ningún puerto inundan todos los puertos de la VLAN relevante. Las direcciones estáticas se configuran manualmente. Para evitar que la tabla de direcciones se desborde, se borran las direcciones MAC dinámicas en las que no ha habido tráfico durante un período de tiempo determinado. Para abrir la página Address Tables (Tablas de direcciones), haga clic en Switch→ Address Table (Conmutador→ Tabla de direcciones) en la vista de árbol. Definición de direcciones estáticas La página Static MAC Address (Dirección MAC estática) contiene una lista de las direcciones MAC estáticas. En la página Static MAC Address (Dirección MAC estática) se pueden agregar y eliminar direcciones estáticas. Además, se pueden definir varias direcciones MAC para un solo puerto. Para abrir la página Static Address (Dirección MAC estática), haga clic en Switch→ Address Table→ Static Address (Conmutador→ Tabla de direcciones→ Dirección estática) en la vista de árbol. Ilustración 7-95. Static MAC Address (Dirección MAC estática) Interface (Interfaz): El puerto o LAG específico al que se aplica la dirección MAC estática. MAC Address (Dirección MAC): La dirección MAC indicada en la lista de direcciones estáticas actuales. ...
Página 93: Modificación De Una Dirección Estática De La Tabla De Direcciones Mac Estáticas
Se abre la página Add Static MAC Address (Agregar dirección MAC estática). 3. Complete los campos. 4. Haga clic en Apply Changes (Aplicar cambios). La nueva dirección estática se agrega a la tabla Static MAC Address (Dirección MAC estática), y el dispositivo se actualiza. Modificación de una dirección estática de la tabla de direcciones MAC estáticas Abra la página Static MAC Address (Dirección MAC estática). 2. Modifique los campos. 3. Haga clic en Apply Changes (Aplicar cambios). La dirección estática MAC se modifica, y el dispositivo se actualiza. ...
Página 94: Visualización De Direcciones Dinámicas
00:60:70:4C:73:FF dynamic 1 00:60:70:8C:73:FF g8 dynamic 200 00:10:0D:48:37:FF g9 static g8 00:10:0D:98:37:88 g8 dynamic Visualización de direcciones dinámicas Dynamic Address Table (Tabla de direcciones dinámicas) contiene campos para consultar información en la tabla de direcciones dinámicas, incluido el tipo de interfaz, las direcciones MAC, la VLAN y la ordenación de las tablas. Los paquetes reenviados a una dirección almacenada en la tabla de direcciones se reenvían directamente a esos puertos. La Dynamic Address Table (Tabla de direcciones dinámicas) también contiene información sobre el tiempo de caducidad antes de que una dirección MAC dinámica se borre, e incluye parámetros para consultar y ver la lista de direcciones dinámicas. La tabla de direcciones actuales contiene parámetros de direcciones dinámicas que se utilizan para reenviar directamente los paquetes a los puertos. Para abrir la Dynamic Address Table (Tabla de direcciones dinámicas), haga clic en Switch→ Address Table→ Dynamic Addresses Table (Conmutador→ Tabla de direcciones→ Tabla de direcciones dinámicas) en la vista de árbol. ...
Página 95: Consulta De La Tabla De Direcciones Dinámicas
3. Haga clic en Apply Changes (Aplicar cambios). El tiempo de caducidad se modifica, y el dispositivo se actualiza. Consulta de la tabla de direcciones dinámicas 1. Abra la Dynamic Address Table (Tabla de direcciones dinámicas). 2. Defina el parámetro por el que se consultará la Dynamic Address Table (Tabla de direcciones dinámicas). Las entradas se pueden consultar por puerto, dirección MAC o ID de VLAN. 3.
Página 96: Configuración De Garp
1 00:60:70:8C:73:FF g8 dynamic 200 00:10:0D:48:37:FF g8 static Configuración de GARP El protocolo genérico de registro de atributos (GARP) es un protocolo de propósitos generales que registra cualquier información de conectividad de red o de estilo de pertenencia. GARP define un conjunto de dispositivos interesados en un atributo de red determinado, como VLAN o dirección de multidifusión. Cuando configure GARP, tenga en cuenta lo siguiente: El tiempo de cese debe ser igual o mayor que tres veces el tiempo de unión. El tiempo de cese de todos debe ser mayor que el tiempo de cese. Establezca los valores del temporizador de GARP en todos los dispositivos conectados de nivel 2. Si los temporizadores de GARP se establecen de manera diferente en los dispositivos conectados de nivel 2, la aplicación GARP no funcionará correctamente.
Página 97: Copia De Los Parámetros De La Tabla De Temporizadores De Garp
Definición de temporizadores de GARP Abra la página GARP Timers (Temporizadores de GARP). 2. Complete los campos. 3. Haga clic en Apply Changes (Aplicar cambios). Los parámetros de GARP se guardan en el dispositivo. Copia de los parámetros de la tabla de temporizadores de GARP Abra la página GARP Timers (Temporizadores de GARP). 2. Haga clic en Show All (Mostrar todo). Se abre la GARP Timers Table (Tabla de temporizadores de GARP). 3.
Página 98: Configuración Del Protocolo De Árbol Extensible
Maximum VLANs: 223 Port(s) GVRP- Registration Dynamic VLAN Timers (milliseconds) Status Creation Join Leave Leave All ------- -------- ------------ ------------...
Página 99 Spanning Tree State (Estado del árbol extensible): Habilita o inhabilita el árbol extensible en el dispositivo. Los valores de campo posibles son: Enable (Activar): Activa el árbol extensible ¡ Disable (Desactivar): Desactiva el árbol extensible ¡ STP Operation Mode (Modo de funcionamiento de STP): El modo STP mediante el cual se habilita el STP en el dispositivo. Los valores de campo posibles son: Classic STP (STP clásico): Activa el STP clásico en el dispositivo. Éste es el valor predeterminado. ...
Página 100: Definición De Los Parámetros Globales De Stp
tiempo en segundos durante la que un puente permanece en los estados de escucha y obtención antes de reenviar paquetes. El valor predeterminado es 15 segundos. Bridge ID (ID de puente): Identifica la prioridad del puente y la dirección MAC. Root Bridge ID (ID de puente raíz): Identifica la prioridad del puente raíz y la dirección MAC. Root Port (Puerto raíz): El número de puerto que ofrece la ruta de acceso de menor coste desde este puente hasta el puente raíz. Es significativo cuando el puente no es la raíz. El valor predeterminado es cero. Root Path Cost (Coste de la ruta de acceso a la raíz): El coste de la ruta de acceso desde este puente hasta la raíz. Topology Changes Counts (Recuentos de cambios de topología): Especifica la cantidad total de cambios de estado de STP que se han producido desde el último reinicio. Last Topology Change (Último cambio de topología): La cantidad de tiempo que ha pasado desde que se ha inicializado o restablecido el puente, y el último cambio topográfico que se ha producido. Este tiempo aparece en formato de días, horas, minutos y segundos; por ejemplo, 0 días 1 hora 34 minutos y 38 segundos. Definición de los parámetros globales de STP Abra la página STP Global Settings (Configuración global de STP). 2. Seleccione el puerto que haya que habilitar en el menú descendente Select a Port (Seleccionar un puerto). 3.
Página 101 permanece en los estados de escucha y de obtención antes de pasar al estado de reenvío. show spanning-tree [ethernet interfaz | Muestra el identificador de configuración del árbol extensible. port-channel número-canal-puerto] show spanning-tree [detail] [active | Muestra información sobre la configuración del árbol extensible: información detallada, puertos activos o blockedports] puertos bloqueados. A continuación se muestra un ejemplo de los comandos de la CLI: console(config)# spanning-tree console(config)# spanning-tree mode rstp console(config)# spanning-tree priority 12288 console(config)# spanning-tree hello-time 5 ...
Página 102: Definición De La Configuración Del Puerto Stp
Interfaces Name State Prio. Nbr Cost Role PortFast Type ----- ------ -----...
Página 103 Listening (Escucha): El puerto está actualmente en el modo de escucha. El puerto no puede reenviar tráfico ni obtener direcciones MAC. Learning (Obtención): El puerto está actualmente en el modo de obtención. El puerto no puede reenviar tráfico pero sí obtener direcciones MAC nuevas. Forwarding (Reenvío): El puerto está actualmente en el modo de reenvío. El puerto puede reenviar tráfico y obtener direcciones MAC nuevas. Speed (Velocidad): La velocidad del funcionamiento del puerto. Path Cost (1-200000000) (Coste de la ruta de acceso [1-200000000]): La contribución de este puerto al coste de la ruta de acceso hasta la raíz. El coste de la ruta se puede ajustar a un valor mayor o menor, y se utiliza para reenviar tráfico cuando se redirecciona una ruta. Default Path Cost (Coste de la ruta de acceso predeterminada): El coste de la ruta de acceso predeterminada del puerto se establece automáticamente mediante la velocidad del puerto y el método de coste de la ruta de acceso predeterminada. Los valores predeterminados de los costes de las rutas de acceso largas son: ...
Página 104: Habilitación De Stp En Un Puerto
Habilitación de STP en un puerto Abra la página STP Port Settings (Configuración del puerto STP). 2. Seleccione Enabled (Habilitado) en el campo STP Port Status (Estado STP de puertos). 3. Defina los campos Fast Link (Conexión rápida), Path Cost (Coste de la ruta) y Priority (Prioridad). 4. Haga clic en Apply Changes (Aplicar cambios). ...
Página 105: Definición De La Configuración Stp De Lag
console(config-if)# spanning-tree port-priority 96 console(config-if)# exit console(config)# exit console# show spanning-tree ethernet g5 Port g5 disabled State: disabled Rol: disabled Port id: 96.5 Port cost: 35000 ...
Página 106 Select a LAG (Seleccionar un LAG): El LAG definido por el usuario. Para obtener más información, consulte el apartado "Definición de la pertenencia a LAG". STP: Habilita o inhabilita STP en el LAG. Fast Link (Conexión rápida): Habilita el modo de conexión rápida para el LAG. Si se habilita la conexión rápida para un LAG, el valor de LAG State (Estado de LAG) pasa automáticamente al estado Forwarding (Reenvío) cuando el LAG está activo. El modo de conexión rápida optimiza el tiempo que tarda el protocolo STP en hacer la convergencia. La convergencia de STP puede tardar de 30 a 60 segundos en redes extensas. ...
Página 107: Modificación De Los Parámetros Stp De Lag
Designated Cost (Coste designado): El coste del puente designado. Forward Transitions (Transmisiones de reenvío): El número de veces que el LAG State (Estado de LAG) ha pasado del estado Blocking (Bloqueo) al estado Forwarding (Reenvío). Modificación de los parámetros STP de LAG Abra la página STP LAG Settings (Configuración STP de LAG). 2. Seleccione un LAG del menú descendente Select a LAG (Seleccionar un LAG). 3. Modifique los campos según convenga. 4.
Página 108: Habilitación De Rstp
Ilustración 7-101. Rapid Spanning Tree (RSTP) (Árbol extensible rápido [RSTP]) Interface (Interfaz): Puerto o LAG en el que se ha habilitado el STP rápido. Role (Rol): El rol del puerto asignado por el algoritmo de STP para proporcionar las rutas de acceso de STP. Los valores de campo posibles son: Root (Raíz): Proporciona la ruta de acceso de menor coste para reenviar paquetes al dispositivo raíz. Designated (Designado): El puerto o LAG a través del cual el dispositivo designado se conecta a la LAN. Alternate (Alternativa): Proporciona una ruta de acceso alternativa al dispositivo raíz desde la interfaz raíz. Backup (Copia de seguridad): Proporciona una ruta de acceso de copia de seguridad para la ruta de acceso del puerto designado hacia las hojas del árbol extensible. La copia de seguridad de los puertos sólo se realiza cuando los dos puertos están conectados en un bucle. También se produce ...
Página 109: Definición De Los Parámetros Globales De Stp Rápido Mediante Los Comandos De La Cli
2. Defina los campos Point-to-Point Admin (Admin. punto a punto), Point-to-Point Oper (Oper. punto a punto) y Activate Protocol Migration (Activar migración de protocolo). 3. Haga clic en Apply Changes (Aplicar cambios). Los parámetros del STP rápido se habilitan, y el dispositivo se actualiza. Definición de los parámetros globales de STP rápido mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para definir los parámetros del STP rápido tal como aparecen en la página Rapid Spanning Tree (RSTP) (Árbol extensible rápido [RSTP]). ...
Página 110: Adición De Nuevas Vlan
Ilustración 7-102. Página VLAN Membership (Pertenencia a VLAN) Show VLAN (Mostrar VLAN): Muestra una lista y visualiza información de VLAN específica de acuerdo con el ID o el nombre de VLAN. VLAN Name (Nombre de VLAN): El nombre de la VLAN definido por el usuario. Status (Estado): El tipo de VLAN. Los valores posibles son: Dynamic (Dinámica): La VLAN se ha creado de manera dinámica a través de GVRP. Static (Estática): La VLAN la ha definido el usuario. Default (Predeterminada): La VLAN es la predeterminada. ...
Página 111: Supresión De Grupos De Pertenencia A La Vlan
4. Haga clic en Apply Changes (Aplicar cambios). La información de pertenencia a la VLAN se modifica, y el dispositivo se actualiza. Supresión de grupos de pertenencia a la VLAN 1. Abra la página VLAN Membership (Pertenencia a la VLAN). 2. Seleccione una VLAN del campo Show VLAN (Mostrar VLAN). 3. Seleccione la casilla de verificación Remove VLAN (Eliminar VLAN). 4. Haga clic en Apply Changes (Aplicar cambios). La VLAN seleccionada se suprime y el dispositivo se actualiza. ...
Página 112: Asignación De Los Puertos A Un Grupo De Vlan
Tabla 7-65. Tabla de pertenencia a puerto de la VLAN Control de Definición puerto La interfaz es miembro de una VLAN. Todos los paquetes reenviados por la interfaz tienen etiqueta. Los paquetes contienen información de VLAN. U La interfaz es miembro de una VLAN. Los paquetes reenviados por la interfaz no tienen etiqueta. F La interfaz tiene denegada la pertenencia a una VLAN. Blank La interfaz no es miembro de una VLAN. Los paquetes asociados con la interfaz no se reenvían.
Página 113: Definición De La Configuración De Puertos De Vlan
Console(config)#vlan database Console (config-vlan)# vlan 23-25 Console(config-vlan)#exit Console(config)# interface vlan 23 Console (config-if)# name Marketing Console(config-if)#exit Console(config)# interface ethernet g8 Console (config-if)# switchport mode access Console (config-if)# switchport access vlan 23 ...
Página 114 La página VLAN Port Settings (Configuración de puertos de VLAN) contiene campos para gestionar los puertos que forman parte de una VLAN. El ID de VLAN predeterminado de puerto (PVID) se configura en la página VLAN Port Settings (Configuración de puertos de VLAN). Todos los paquetes sin etiquetar que lleguen al dispositivo se etiquetan con los PVID de los puertos. Para abrir la página VLAN Port Settings (Configuración de puertos de VLAN), haga clic en Switch→ VLAN→ Port Settings (Conmutador→ VLAN→ Configuración del puerto) en la vista de árbol.
Página 115: Asignación De La Configuración De Puertos
Asignación de la configuración de puertos Abra la página VLAN Port Settings (Configuración de puertos de VLAN). 2. Seleccione el puerto al que hay que asignar la configuración del menú descendente Port (Puerto). 3. Complete los campos restantes de la página 4. Haga clic en Apply Changes (Aplicar cambios). La configuración de puertos de VLAN se define, y el dispositivo se actualiza. Visualización de la tabla de puertos de VLAN Abra la página VLAN Port Settings (Configuración de puertos de VLAN). 2. Haga clic en Show All (Mostrar todo). Se abre la VLAN Port Table (Tabla de puertos VLAN). ...
Página 116 En la página VLAN LAG Setting (Configuración de LAG de la VLAN) se proporcionan los parámetros para gestionar los LAGs que forman parte de una VLAN. Las VLAN pueden constar de puertos individuales o de LAG. Los paquetes sin etiquetar que entren en el dispositivo se etiquetan con el ID de LAG especificado por el PVID. Para abrir la página VLAN LAG Setting (Configuración de LAG de VLAN), haga clic en Switch→ VLAN→ LAG Settings (Conmutador→ VLAN→ Configuración de LAG) en la vista de árbol. Ilustración 7-104. VLAN LAG Setting (Configuración de LAG de VLAN) ...
Página 117: Visualización De La Tabla Vlan Lag (Lag De Vlan)
Los parámetros de LAG de la VLAN se definen, y el dispositivo se actualiza. Visualización de la tabla VLAN LAG (LAG de VLAN) Abra la página VLAN LAG Setting (Configuración de LAG de la VLAN). 2. Haga clic en Show All (Mostrar todo). Se abre la VLAN LAG Table (Tabla de LAG de VLAN). Asignación de LAG a grupos de VLAN mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para asignar LAG a grupos de VLAN tal como aparecen en la página VLAN Setting (Configuración de LAG de la VLAN). Tabla 7-68. Comandos de la CLI para asignar LAG a VLAN Comando de la CLI Descripción switchport mode { access | trunk | general}...
Página 118: Definición De Los Grupos De Protocolos De La Vlan
console(config-if)# switchport general acceptable-frame-type tagged-only console(config-if)# switchport general ingress-filtering disable console(config-if)# exit console(config)# interface port-channel 3 console(config-if)# switchport mode trunk console (config-if)# switchport trunk native vlan 3 console(config-if)# switchport trunk allowed vlan add 2 ...
Página 119: Adición De Un Grupo De Protocolos
Adición de un grupo de protocolos Abra la página Protocol Group (Grupo de protocolos). 2. Haga clic en Add (Agregar). Se abre la página Add Protocol to Group (Agregar protocolo a grupo). 3. Complete los campos de esta página. 4. Haga clic en Apply Changes (Aplicar cambios). El grupo de protocolos se asigna, y el dispositivo se actualiza. ...
Página 120: Adición De Nuevo Puerto De Protocolos
La página Protocol Port (Puerto de protocolo) agrega interfaces a los grupos de protocolos. Para abrir la página Protocol Port (Puerto de protocolo), haga clic en Switch→ VLAN→ Protocol Port (Conmutador→ VLAN→ Puerto de protocolo) en la vista de árbol. Ilustración 7-106. Protocol Port (Puerto de protocolo) Interface (Interfaz): Número de puerto o LAG que se agrega a un grupo de protocolos. Group ID (ID de grupo): El ID del grupo de protocolos al que se agrega la interfaz. Los ID de grupo de protocolos se definen en la tabla de grupos de protocolos.
Página 121: Configuración De Gvrp
Configuración de GVRP El protocolo de registro de VLAN GARP (GVRP) se proporciona específicamente para la distribución automática de información de pertenencia a la VLAN entre puentes con capacidad de reconocimiento de VLAN. El GVRP permite que los puentes con capacidad de reconocimiento de VLAN obtengan automáticamente las VLAN para la asignación de puertos puente sin tener que configurar individualmente cada puente y registrar la pertenencia a la VLAN. Para garantizar el funcionamiento correcto del protocolo GVRP, se aconseja a los usuarios que fijen el número máximo de VLAN GVRP con un valor que supere significativamente la suma de: El número de todas las VLAN estáticas, tanto las configuradas actualmente como las que se prevé que se configurarán. El número de todas las VLAN dinámicas que participan en GVRP, tanto las configuradas actualmente (el número inicial de VLAN GVRP dinámicas es 128) como las que se prevé que se configurarán. La página GVRP Global Parameters (Parámetros globales de GVRP) habilita el GVRP globalmente. GVRP también se puede habilitar en función de cada interfaz. Para abrir la página GVRP Parameters (Parámetros de GVRP), haga clic en Switch→ VLAN→ GVRP Parameters (Conmutador→ VLAN→ Parámetros de GVRP) en la vista de árbol. Ilustración 7-107. GVRP Parameters (Parámetros de GVRP) GVRP Global Status (Estado global de GVRP): Habilita o inhabilita GVRP en el dispositivo. De forma predeterminada, el GVRP está inhabilitado. Interface (Interfaz): El puerto o LAG para el que se activa GVRP. ...
Página 122: Configuración De Gvrp Mediante Los Comandos De La Cli
1. Abra la página GVRP Global Parameters (Parámetros globales de GVRP). 2. Seleccione Enable (Activar) en el campo GVRP Global Status (Estado global de GVRP) para la interfaz pertinente. 3. Seleccione Enable (Activar) en el campo GVRP Registration (Registro de GVRP). 4. Haga clic en Apply Changes (Aplicar cambios). ...
Página 123: Agregado De Puertos
Maximum VLANs: 223 Port GVRP- Registration DynamicVLAN Timers Leave Leave Status Creation (milliseconds) Join ---- ------ ------------ -------- -------------- -----...
Página 124: Definición De Los Parámetros Del Lacp
Cada conexión agregada tiene un tipo de puerto de conexión agregada, incluidos puertos Gigabit Ethernet. Los puertos sólo se pueden agregar a una conexión agregada si son el mismo tipo de puerto. Cuando los puertos se eliminan de una conexión agregada, los puertos vuelven a la configuración de puerto original. Para abrir la página Link Aggregation (Agregado de conexiones), haga clic en Switch→ Link Aggregation (Conmutador→ Agregado de conexiones) en la vista de árbol. Definición de los parámetros del LACP La página LACP Parameters (Parámetros de LACP) contiene campos para configurar los LAG de LACP. Los puertos agregados se pueden conectar en grupos de puertos de agregado de conexiones. Cada grupo consta de puertos con la misma velocidad. Las conexiones agregadas se pueden configurar manualmente o establecer automáticamente habilitando el protocolo de control de agregado de conexiones (LACP) en las conexiones pertinentes. Para abrir la página LACP Parameters (Parámetros de LACP), haga clic en Switch→...
Página 125: Visualización De La Tabla De Parámetros De Lacp
Abra la página LACP Parameters (Parámetros de LACP). 2. Complete los campos del área Port Parameters (Parámetros de puerto). 3. Haga clic en Apply Changes (Aplicar cambios). Los parámetros se definen, y el dispositivo se actualiza. Visualización de la tabla de parámetros de LACP Abra la página LACP Parameters (Parámetros de LACP). 2. Haga clic en Show All (Mostrar todo). Se abre la LACP Parameters Table (Tabla de parámetros de LACP). Configuración de los parámetros de LACP mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para configurar parámetros de LACP tal como aparecen en la página LACP Parameters (Parámetros de LACP).
Página 126: Definición De La Pertenencia A Lag
Definición de la pertenencia a LAG La página LAG Membership (Pertenencia a LAG) contiene campos para asignar puertos a LAG. Los LAG pueden incluir hasta 8 puertos. Cuando se agrega un puerto a un LAG, el puerto adquiere las propiedades del LAG. Si el puerto no se puede configurar con las propiedades de LAG, se genera una captura y el puerto funciona con su configuración predeterminada. ...
Página 127: Compatibilidad Con El Reenvío De Multidifusión
console# config console(config)# interface ethernet g1 console(config-if)# channel-group 1 mode on console(config-if)# 01-Jan-2000 01:47:18 %LINK-W-Down: ch1 console (config-if)# Compatibilidad con el reenvío de multidifusión El reenvío de multidifusión permite reenviar un solo paquete a varios destinos. El servicio de multidifusión de nivel 2 se basa en el conmutador de nivel 2 que recibe un solo paquete direccionado a una dirección de multidifusión específica. El reenvío de multidifusión crea copias del paquete, y transmite los paquetes a los puertos pertinentes. El dispositivo admite: Forwarding L2 Multicast Packets (Reenvío de paquetes de multidifusión de nivel 2): Habilitado de manera predeterminada, y no configurable. NOTA: El sistema admite el filtrado de multidifusión para 63 grupos de multidifusión. Filtering L2 Multicast Packets (Filtrado de paquetes de multidifusión de nivel 2): Habilita el reenvío de paquetes de nivel 2 a las interfaces. Si el filtrado de multidifusión está inhabilitado, los paquetes de multidifusión se acumulan en los puertos pertinentes.
Página 128: Habilitación De La Inspección Igmp En El Dispositivo
Bridge Multicast Filtering (Filtrado de multidifusión de puente): Habilita o inhabilita el filtrado de multidifusión de puente. El valor predeterminado es Disabled (Inhabilitado). La inspección IGMP sólo se puede habilitar si el filtrado de multidifusión de puente está habilitado. IGMP Snooping Status (Estado de inspección IGMP): Habilita o inhabilita la inspección IGMP en el dispositivo. El valor predeterminado es Disabled (Inhabilitado). Habilitación del filtrado de multidifusión de puente en el dispositivo Abra la página Multicast Global Parameters (Parámetros globales de multidifusión). 2. Seleccione Enable (Activar) en el campo Bridge Multicast Filtering (Filtrado de multidifusión de puente). 3. Haga clic en Apply Changes (Aplicar cambios). La multidifusión de puente se habilita en el dispositivo. ...
Página 129: Adición De Miembros De Dirección De Multidifusión De Puente
Adición de miembros de dirección de multidifusión de puente En la página Bridge Multicast Group (Grupo de multidifusión de puente) se muestran los puertos y los LAG conectados al grupo de servicio de multidifusión de las tablas Ports (Puertos) y LAGs (LAG). En las tablas de puertos y LAG también se refleja el modo en que el puerto o los LAG se han unido al grupo de mutidifusión. Los puertos pueden agregarse bien a los grupos existentes o a grupos de servicio de multidifusión. La página Bridge Multicast Group (Grupo de multidifusión de puente) permite la creación de nuevos grupos de servicio de multidifusión. La página Bridge Multicast Group (Grupo de multidifusión de puente) también asigna puertos a un grupo específico de direcciones de servicio de multidifusión. Para abrir la página Bridge Multicast Group (Grupo de multidifusión de puente), haga clic en Switch→ Multicast Support→ Bridge Multicast Address (Conmutador→ Compatibilidad con multidifusión→ Dirección de multidifusión de puente) en la vista de árbol. Ilustración 7-111. Bridge Multicast Group (Grupo de multidifusión de puente) ...
Página 130: Definición De Puertos Para Que Reciban El Servicio De Multidifusión
Se abre la página Add Bridge Multicast Group (Agregar grupo de multidifusión de puente): Ilustración 7-112. Add Bridge Multicast Group (Agregar grupo de multidifusión de puente) 3. Defina los campos VLAN ID (ID de VLAN) y New Bridge Multicast Address (Nueva dirección de multidifusión de puente). 4. Conmute un puerto a la posición S para que éste se pueda unir al grupo de multidifusión seleccionado. 5. Conmute un puerto a la posición F para prohibir que se puedan agregar direcciones de multidifusión específicas a un puerto específico. 6. Haga clic en Apply Changes (Aplicar cambios). La dirección de multidifusión se asigna al grupo de multidifusión, y el dispositivo se actualiza. Definición de puertos para que reciban el servicio de multidifusión Abra la página Bridge Multicast Group (Grupo de multidifusión de puente). 2.
Página 131 Comando de la CLI Descripción bridge multicast address {dirección-multidifusión-mac | dirección-multidifusión- Registra las direcciones de multidifusión de nivel MAC en la tabla de direcciones y agrega puertos estáticos al grupo. bridge multicast forbidden address {dirección-multidifusión-mac | dirección- Prohíbe la adición de una dirección de multidifusión específica a puertos específicos. Use la variedad no form de este comando para volver al valor multidifusión-IP}[add | remove] {ethernet lista-interfaz | port-channel lista- predeterminado. número-canal-puerto} show bridge multicast address-table [vlan id-vlan] [address dirección- Muestra la información de la tabla de direcciones MAC de multidifusión. multidifusión-mac | dirección-multidifusión-ip] [format ip | mac] ...
Página 132 0100.5e02.0208 static g1-8 0100.5e02.0208 dynamic g9-11 Forbidden ports for multicast addresses: Vlan MAC Address Ports ---- ----------- ----------...
Página 133: Conecta Un Puerto A Un Conmutador O Direccionador De Multidifusión
La página Bridge Multicast Forward All (Multidifusión de puente "reenviar todos") contiene campos para conectar puertos o LAG a un dispositivo conectado a un enrutador/conmutador de multidifusión adyacente. Una vez habilitada la inspección IGMP, los paquetes de multidifusión se reenvían al puerto o VLAN correspondiente. Para abrir la página Bridge Multicast Forward All (Multidifusión de puente "reenviar todos"), haga clic en Switch→ Multicast Support→ Bridge Multicast→ Bridge Multicast Forward All (Conmutador→ Compatibilidad con multidifusión→ Multidifusión de puente→ Multidifusión de puente "reenviar todos") en la vista de árbol. Ilustración 7-113. Bridge Multicast Forward All (Multidifusión de puente "reenviar todos") VLAN ID (ID de VLAN): Identifica una VLAN. Ports (Puertos): Los puertos que se puede agregar a un servicio de multidifusión. LAGs (LAG): Los LAG que se pueden agregar a un servicio de multidifusión. Bridge Multicast Forward All Router/Port Control Settings Table (Tabla de configuración de configuración de control de puerto/enrutador de multidifusión de ...
Página 134: Administración De Lag Y Puertos Conectados A Enrutadores De Multidifusión Mediante Los Comandos De La Cli
4. Haga clic en Apply Changes (Aplicar cambios). El LAG está conectado al conmutador o enrutador de multidifusión. Administración de LAG y puertos conectados a enrutadores de multidifusión mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para administrar los LAG y puertos conectados a enrutadores de multidifusión tal como aparecen en la página Bridge Multicast Forward All (Multidifusión de puente "reenviar todos"). ...
Página 135: Inspección Igmp
Console(config-if)# end Console# show bridge multicast filtering 1 Filtering: Enabled VLAN: Forward-All Port Static Status ------- ----------------- ----------- Forbidden Filter ...
Página 136: Visualización De La Tabla De Inspección Igmp
inspección IGMP. El valor predeterminado es 260 segundos. Multicast Router Timeout (1-2147483647) (Tiempo de espera del enrutador de multidifusión [1-2147483647]): El tiempo que transcurre antes que caduque una entrada del enrutador de multidifusión. El valor predeterminado es 300 segundos. Leave Timeout (0-2147483647) (Tiempo de espera de cese [0-2147483647]): El tiempo en segundos que transcurre después que se recibe un mensaje de cese del puerto hasta que la entrada caduca. User-defined (Definido por el usuario) permite al usuario establecer un período de tiempo de espera e Immediate Leave (Cese inmediato) especifica un período de tiempo de espera inmediato. El tiempo de espera predeterminado es 10 segundos. Habilitación de la inspección IGMP en el dispositivo Abra la página IGMP Snooping (Inspección IGMP). 2.
Página 137 Console (config)# ip igmp snooping Console (config)# interface vlan 1 Console (config-if)# ip igmp snooping mrouter learn-pim-dvmrp Console (config-if)# ip igmp snooping host-time-out 300 Console (config-if)# ip igmp snooping mrouter-time-out 200 Console (config-if)# exit Console (config)# interface vlan 1 ...
Página 138 IGMP mrouter timeout is 200 sec Automatic learning of multicast router ports is enabled Console # show ip igmp snooping mrouter VLAN Ports ---- ------ Regresar a la página de contenido ...
Página 139: Configuración De La Información Del Sistema
Regresar a la página de contenido Configuración de la información del sistema Guía del usuario del sistema Dell™ PowerConnect™ 5324 Definición de la información general del dispositivo Configuración de los valores de SNTP Gestión de registros Definición de las direcciones IP del dispositivo Ejecución de los diagnósticos de los cables Gestión de la seguridad del dispositivo Definición de los parámetros de SNMP Gestión de archivos Definición de la configuración avanzada En esta sección se proporciona información para definir los parámetros del sistema, incluidos el software del dispositivo de descarga, el restablecimiento del dispositivo y las funciones de seguridad. Para abrir la página del sistema, haga clic en System (Sistema) en la vista de árbol. Ilustración 6-15. System (Sistema) Definición de la información general del dispositivo La página General contiene enlaces a las páginas que permiten configurar los parámetros del dispositivo. Visualización de la página de activos La página Asset (Activo) contiene parámetros para configurar información general del dispositivo, incluido el nombre, la ubicación y el contacto del sistema, la dirección MAC del sistema, el ID de objetos del sistema, la fecha, la hora y el tiempo de actividad del sistema. Para abrir la página Asset (Activo) haga clic en System → General → Asset (Sistema → General → Activo) en la vista de árbol. ...
Página 140: Definición De La Información Del Sistema
System Name (0-160 Characters) (Nombre del sistema [0 - 160 caracteres]): determina el nombre del dispositivo definido por el usuario. System Contact (0-160 Characters) (Contacto del sistema [0 - 160 caracteres]): especifica el nombre de la persona de contacto. ...
Página 141: Configuración De La Información Del Dispositivo Mediante Los Comandos De La Cli
show system id Muestra la información de la etiqueta de servicio. show system Muestra información del sistema. asset-tag Establece la etiqueta del activo del dispositivo. A continuación se muestra un ejemplo de los comandos de la CLI: Console (config)# hostname dell Console (config)# snmp-server contact Dell_Tech_Supp Console (config)# snmp-server location New_York Console(config)#exit Console# exit ...
Página 142: Definición De La Configuración De La Hora Del Sistema
System Location: R&D System MAC Address: 00:10:b5:f4:00:01 Sys Object ID: 1.3.6.1.4.1.674.10895.3000 Type: PowerConnect 5324 Power Supply Status ------------- -------- ...
Página 143 Bélgica: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Bielorrusia: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Brasil: desde el tercer domingo de octubre hasta el tercer sábado de marzo. Durante el período del horario de verano, los relojes de Brasil se adelantan una hora en la mayor parte del Sudeste del país. Canadá: desde el primer domingo de abril hasta el último domingo de octubre. El horario de verano está normalmente regulado por los gobiernos territoriales y provinciales. Pueden haber excepciones en determinados municipios. Chile: la Isla de Pascua, desde el 9 de marzo hasta el 12 de octubre. El primer domingo de marzo o después del 9 de marzo. China: China no tiene horario de verano. Chipre: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Cuba: desde el último domingo de marzo hasta el último domingo de octubre. Dinamarca: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Egipto: desde el último viernes de abril hasta el último jueves de septiembre. España: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Estados Unidos de América: desde el primer domingo de abril a las 02:00 de la madrugada hasta el último domingo de octubre a las 02:00 de la madrugada. Estonia: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Finlandia: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Francia: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Grecia: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Hungría: desde el último fin de semana de marzo hasta el último fin de semana de octubre. India: India no tiene horario de verano. Irán: desde el primer día de Farvardin hasta el primer día de Mehr. ...
Página 144: Código Fuente Del Reloj
Turquía: desde el último fin de semana de marzo hasta el último fin de semana de octubre. Para obtener más información sobre el SNTP, consulte el apartado "Configuración de los valores de SNTP". Para abrir la página Time Synchronization (Sincronización de la hora), haga clic en System → General → Time Synchronization (Sistema→ General → Sincronización de la hora) en la vista de árbol. Ilustración 6-17. Time Synchronization (Sincronización de la hora) Código fuente del reloj Código fuente del reloj: el código fuente utilizado para establecer el reloj del sistema. Los valores de campo posibles son: SNTP: especifica que la hora del sistema está establecida a través de un servidor SNTP. Para obtener más información, consulte el apartado "Configuración de los valores de SNTP". None (Ninguno): especifica que la hora del sistema no está establecida por un código fuente externo. Configuración local Date (Fecha): define la fecha del sistema. El formato del campo es el de Día:Mes:Año, por ejemplo, 4 de mayo de 2050. Local Time (Hora local): define la hora del sistema. El formato del campo es el de HH:MM:SS, por ejemplo, 21:15:03. ...
Página 145 Other (Otros): las definiciones de DST están especificadas por el usuario en función de la localidad del dispositivo. Si se selecciona Other (Otros), los campos From (Desde) y To (Hasta) se deben definir. From (Desde): define la fecha en que se empieza a aplicar el DST en países que no sean EE.UU. o Europa, en el formato de DíaMesAño, en un campo y la hora en otro. Por ejemplo, el DST empieza el 25 de octubre de 2007 a las 5:00 h, de modo que los dos campos serán 25oct07 y 5:00. Los valores de campo posibles son: Date (Fecha): fecha en la que se aplica el DST. El rango posible del campo es de 1 a 31. Month (Mes): mes del año en que se aplica el DST. El rango posible del campo es de enero a diciembre. Year (Año): año en el que se aplica el DST configurado.
Página 146: Selección Del Código Fuente Del Reloj
Month (Mes): el mes del año en el que deja de aplicarse el DST cada año. El rango posible del campo es de enero a diciembre. Time (Hora): la hora en la que deja de aplicarse el DST cada año. El formato del campo es Hora:Minuto, por ejemplo, 05:30. Selección del código fuente del reloj Abra la página Time Synchronization (Sincronización de la hora). 2. Defina el campo Clock Source (Recurso de reloj). 3. Haga clic en Apply Changes (Aplicar cambios). El código fuente del reloj se selecciona y el dispositivo se actualiza. Definición de la configuración del reloj local Abra la página Time Synchronization (Sincronización de la hora). 2. Defina los campos Recurring (Recurrentes). 3. Haga clic en Apply Changes (Aplicar cambios). ...
Página 147: Visualización De La Información De Estado Del Sistema Mediante Los Comandos De La Cli
Not Present (Inexistente): No hay ventiladores para la unidad especificada. Visualización de la información de estado del sistema mediante los comandos de la CLI En la siguiente tabla se muestra un resumen del comando de la CLI equivalente para ver los campos que se muestran en la página System Health (Estado del sistema). Tabla 6-13. Comandos de la CLI del estado del sistema Comando de la CLI Descripción show system Muestra información del sistema. DELL Switch# show system ...
Página 148: Visualización De La Página De Versiones
System Location: R&D System MAC Address: 00:10:b5:f4:00:01 Sys Object ID: 1.3.6.1.4.1.674.10895.3000 Type: PowerConnect 5324 Power Supply Status ------------- -------- ...
Página 149: Visualización De Las Versiones Del Dispositivo Mediante La Cli
Software Version (Versión de software): la versión actual del software que se ejecuta en el dispositivo. Boot Version (Versión de arranque): la versión actual de arranque que se ejecuta en el dispositivo. Hardware Version (Versión de hardware): las versiones actuales de hardware que se utilizan en el dispositivo. Visualización de las versiones del dispositivo mediante la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para ver los campos que aparecen en la página Versions (Versiones). Tabla 6-14. Comandos de la CLI para las versiones Comando de la CLI Descripción show version Muestra la información sobre la versión del sistema. A continuación se muestra un ejemplo de los comandos de la CLI: Console> show version SW version x.xxx (date 23-Jul-xxxx time 17:34:19) ...
Página 150: Restablecimiento Del Dispositivo Mediante La Cli
NOTA: guarde todos los cambios en el archivo Running Configuration (Configuración en ejecución) antes de restablecer el dispositivo. Esto evitará que la configuración actual del dispositivo se pierda. Para obtener más información sobre cómo guardar archivos de configuración, consulte el apartado "Gestión de archivos". Restablecimiento del dispositivo Abra la página Reset (Restablecimiento) 2. Haga clic en Reset (Restablecer). Aparecerá un mensaje de confirmación. 3. Haga clic en OK (Aceptar). Se restablecerá el dispositivo. Cuando el dispositivo esté restablecido, se le solicitará que especifique un nombre de usuario y una contraseña. 4. Escriba un nombre de usuario y una contraseña para volver a establecer la conexión con la interfaz web. Restablecimiento del dispositivo mediante la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para realizar un restablecimiento del dispositivo a través de la CLI:. Tabla 6-15. Comando de la CLI de restablecimiento Comando de la CLI Descripción reload Recarga el sistema operativo.
Página 151: Información Del Tiempo De Difusión
El dispositivo puede hacer un sondeo de los siguientes tipos de servidores en cuanto al tiempo de servidor: Difusión única Cualquier difusión Difusión Los recursos de tiempo se establecen por niveles. Estos niveles definen la exactitud del reloj de referencia. Cuanto más alto sea el nivel (donde cero es el más alto), más exacto será el reloj. El dispositivo recibe la hora a partir del nivel 1. A continuación se muestra un ejemplo de los niveles: Stratum 0 (Nivel 0): se utiliza un reloj de tiempo real como recurso de tiempo, por ejemplo, un sistema GPS. Stratum 1 (Nivel 1): se utiliza un servidor que está directamente vinculado a un recurso de tiempo de nivel 0. Los servidores de tiempo de nivel 1 ...
Página 152: Definición De Los Parámetros Globales De Sntp Mediante Los Comandos De La Cli
La página SNTP Global Settings (Configuración global SNTP) proporciona información para definir parámetros SNTP globalmente. Para abrir la página SNTP Global Settings (Configuración global SNTP), haga clic en System → SNTP→ SNTP Global Settings (Sistema→ SNTP→ Configuración global SNTP) en la vista de árbol. Ilustración 6-21. SNTP Global Settings (Configuración global SNTP) Poll Interval (60-86400) (Intervalo de sondeo 60-86400): define el intervalo (en segundos) en el que se realiza un sondeo del servidor SNTP para obtener la información de difusión única. ...
Página 153: Definición De Los Métodos De Autenticación Sntp
Definición de los métodos de autenticación SNTP En la página SNTP Authentication (Autenticación SNTP) se activa la autenticación SNTP entre el dispositivo y un servidor SNTP. El método mediante el cual se autentica el servidor SNTP también se selecciona en la página SNTP Authentication (Autenticación SNTP). Haga clic en System → SNTP→ Authentication (Sistema → SNTP→ Autenticación) en la vista de árbol para abrir la página SNTP Authentication (Autenticación SNTP). Ilustración 6-22. SNTP Authentication (Autenticación SNTP) SNTP Authentication (Autenticación SNTP): activa la autenticación de una sesión SNTP entre el dispositivo y un servidor SNTP cuando está activado. Encryption Key ID (ID clave de codificación): define la identificación de la clave utilizada para autenticar el servidor SNTP y el dispositivo. El valor del campo puede tener hasta 4.294.967.295 de caracteres. Authentication Key (1-8 Characters) (Clave de autenticación [1 - 8 caracteres]): especifica la clave usada para la autenticación. Trusted Key (Clave de confianza): especifica la clave de codificación utilizada para autenticar el servidor SNTP. Remove (Retirar): elimina la clave seleccionada cuando se marca. ...
Página 154: Visualización De La Tabla De Claves De Autenticación
Visualización de la tabla de claves de autenticación Abra la página SNTP Authentication (Autenticación SNTP). 2. Haga clic en Show All (Mostrar todo). Authentication Key Table (Tabla de claves de autenticación) se abrirá: Ilustración 6-24. Authentication Key Table (Tabla de claves de autenticación) Supresión de la clave de autenticación Abra la página SNTP Authentication (Autenticación SNTP). 2. Haga clic en Show All (Mostrar todo). Authentication Key Table (Tabla de claves de autenticación) se abrirá. 3. Seleccione una entrada de Authentication Key Table (Tabla de claves de autenticación). 4.
Página 155: Definición De Los Servidores Sntp
Definición de los servidores SNTP La página SNTP Servers (Servidores SNTP) contiene información para activar servidores SNTP, así como agregar nuevos servidores SNTP. Además, la página SNTP Servers (Servidores SNTP) activa el dispositivo para solicitar y aceptar el tráfico SNTP desde un servidor. Para abrir la página SNTP Servers (Servidores SNTP), haga clic en System → SNTP → SNTP Servers (Sistema →SNTP → Servidores SNTP) en la vista de árbol. Ilustración 6-25. SNTP Servers (Servidores SNTP) SNTP Server (Servidor SNTP): Especifique las direcciones IP o el nombre de sistema principal de los servidores SNTP definidos por el usuario. Se pueden definir hasta ocho servidores SNTP.
Página 156: Adición De Un Servidor Sntp
Remove (Eliminar): si se selecciona esta opción, se elimina un servidor SNTP específico de la lista SNTP Server (Servidor SNTP). Adición de un servidor SNTP Abra la página SNTP Servers (Servidores SNTP). 2. A continuación, haga clic en Add (Agregar). La página Add SNTP Server (Agregar servidor SNTP) se abrirá: Ilustración 6-26. Add SNTP Server (Agregar servidor SNTP) 3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). El servidor SNTP se agregará y el dispositivo se actualizará. ...
Página 157: Modificación De Un Servidor Sntp
Modificación de un servidor SNTP Abra la página SNTP Servers (servidores SNTP). 2. Haga clic en Show All (Mostrar todo). SNTP Servers Table (Tabla de servidores SNTP) se abrirá. 3. Seleccione una entrada del servidor SNTP. 4. Modifique los campos pertinentes. 5. Haga clic en Apply Changes (Aplicar cambios). La información del servidor SNTP se actualizará. Supresión del servidor SNTP Abra la página SNTP Servers (Servidores SNTP).
Página 158: Definición De Las Interfaces Sntp
Unicast servers: Server Preference Status Last response Offset Delay [mSec] [mSec] --------- ---------- ------- --------------- ------ ------ 176.1.1.8 Primary AFE252C1.6DBDDFF2 7.33 117.79 ...
Página 159: Adición De Una Interfaz Sntp
Remove (Eliminar): si se selecciona esta opción, se elimina SNTP desde una interfaz específica. Adición de una interfaz SNTP 1. Abra la página SNTP Broadcast Interface Table (Tabla de interfaces de difusión SNTP). 2. A continuación, haga clic en Add (Agregar). La página Add SNTP Interface (Agregar interfaz SNTP) se abrirá: Ilustración 6-28. Add SNTP Interface Page (Agregar interfaz SNTP) 3. Defina los campos pertinentes. 4. Haga clic en Apply Changes (Aplicar cambios). La interfaz SNTP se agregará y el dispositivo se actualizará. Definición de la configuración de las interfaces SNTP mediante los comandos de la CLI ...
Página 160: Gestión De Registros
Warning (Advertencia) 4 Se ha visualizado una advertencia en el sistema. Notice (Aviso) 5 El sistema funciona de forma adecuada pero se ha visualizado una nota. Informational 6 Proporciona información sobre el dispositivo. (Informativa) Debug (Depurar) 7 Proporciona información detallada sobre el registro. Si se produce un error de depuración, póngase en contacto con el soporte técnico en línea de Dell. La página Global Log Parameters (Parámetros de registro globales) contiene campos para definir en qué registros se han grabado determinados eventos. Contiene campos para activar los registros globalmente y parámetros para definir los parámetros de los registros. Los mensajes de registros Severity ...
Página 161 (Gravedad) se enumeran desde el nivel de gravedad más alto al más bajo. Para abrir la página Global Log Parameters (Parámetros de registro globales) haga clic en System→ Logs→ Global Parameters (Sistema→ Registros→ Parámetros globales) en la vista de árbol. Ilustración 6-29. Global Log Parameters (Parámetros de registro globales) Logging (Registro): activa los registros globales del dispositivo para la caché, el archivo y los registros del servidor. Los registros de la consola están activados por defecto. Severity (Gravedad): a continuación se indican los registros de gravedad disponibles: Emergency (Emergencia): el nivel de advertencia superior. Si el dispositivo está desactivado o no funciona adecuadamente, se guarda un mensaje de registro de emergencia en la ubicación especificada del registro. Alert (Alerta): el segundo nivel de advertencia más alto. Un registro de alerta se guarda si se produce un fallo grave del dispositivo, por ejemplo, si todas las funciones del dispositivo están inactivas. Critical (Grave): el tercer nivel de advertencia más alto. Se guarda un registro grave si se produce un fallo grave del dispositivo; por ejemplo, si hay dos puertos del dispositivo que no funcionan correctamente mientras el resto de los puertos del dispositivo sí funcionan. Error (Error): se ha producido un error en el dispositivo, por ejemplo, si un puerto está fuera de línea. Warning (AdvertenciaI): el nivel más bajo de una advertencia sobre el dispositivo. El dispositivo funciona pero se ha producido un problema operativo. Notice (Aviso): proporciona información sobre el dispositivo. Informational (Informativo): proporciona información sobre el dispositivo. Debug (Depurar): proporciona mensajes de depuración de errores. ...
Página 162: Activación De Registros
Log File (Archivo de registro): nivel de gravedad mínimo desde el cual los registros se envían al archivo de registro guardado en la memoria flash. Activación de registros: 1. Abra la página Global Log Parameters (Parámetros de registro globales). 2. Seleccione Enable (Activar) en la lista desplegable Logging (Registro). 3. Seleccione el tipo de registro y la gravedad del registro en las casillas de verificación de Global Log Parameters (Parámetros de registro globales). 4. Haga clic en Apply Changes (Aplicar cambios). La configuración del registro se guarda, y el dispositivo se actualiza. Activación de registros mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página Global Log Parameters (Parámetros de registro globales).
Página 163: Eliminación De La Información Del Registro
RAM Log Table (Tabla de registros RAM) contiene información acerca de las entradas de registro guardadas en la RAM, incluida la hora en la que se introdujo el registro, la gravedad del registro y una descripción de éste. Para abrir la RAM Log Table (Tabla de registros RAM), haga clic en System→ Logs→ RAM Log (Sistema→ Registros→ Registro RAM) en la vista de árbol. Ilustración 6-30. RAM Log Table (Tabla de registros RAM) Index (Índice de registros): número de registros en la RAM Log Table (Tabla de registros RAM). Log Time (Hora de registro): especifica la hora en la que el se ha introducido el registro en la RAM Log Table (Tabla de registros RAM). ...
Página 164 console# show logging Logging is enabled. Console Logging: Level info. Console Messages: 0 Dropped. Buffer Logging: Level info. Buffer Messages: 26 Logged, 26 Displayed, 200 Max. File Logging: Level error. File Messages: 157 Logged, 26 Dropped. ...
Página 165: Visualización De La Tabla De Archivos De Registro
clear logging buffer [y/n]? Console# Visualización de la tabla de archivos de registro Log File Table (Tabla de archivos de registro) contiene información sobre las entradas de registro guardadas para el archivo de registro en la memoria flash, incluida la hora en la que se introdujo el registro, la gravedad del registro y una descripción del mensaje de registro. Para abrir la Log File Table (Tabla de archivos de registro), haga clic en System→ Logs→ Log File (Sistema→ Registros→ Archivo de registro) en la vista de árbol. Ilustración 6-31. Log File Table (Tabla de archivos de registro) Log Index (Índice de registro): número de registro en la Log File Table (Tabla de archivos de registro).
Página 166: Configuración De La Página De Configuración Del Servidor De Registros Remoto
Buffer Logging: Level info. Buffer Messages: 62 Logged, 62 Displayed, 200 Max. File Logging: Level debug. File Messages: 11 Logged, 51 Dropped. SysLog server 12.1.1.2 Logging: warning. Messages: 14 Dropped. SysLog server 1.1.1.1 Logging: info. Messages: 0 Dropped. ...
Página 167: Envío De Registros A Un Servidor
Available Servers (Servidores disponibles): contiene una lista de los servidores a los que se pueden enviar los registros. UDP Port (1-65535) (Puerto UDP [1-65535]): puerto UDP al que se envían los registros para el servidor seleccionado. El rango posible es 1 - 65535. El valor predeterminado es 514. Facility (Instalación): define una aplicación definida por el usuario desde la cual se envían los registros del sistema a otro servidor remoto. Sólo se puede asignar una instalación a un servidor. Si se asigna un nivel de segunda instalación, se anula el nivel de primera instalación. Todas las aplicaciones definidas para un dispositivo utilizan la misma instalación en un servidor. Los valores de campo posibles son: Local 0 - Local 7. ...
Página 168: Visualización De La Tabla De Servidores De Registros Remotos
La página Add a Log Server (Agregar un servidor de registros) se abrirá: Ilustración 6-33. Add a Log Server (Agregar un servidor de registros) New Log Server IP Address (Nueva dirección IP del servidor de registros): define la dirección IP del nuevo servidor de registros. 3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). El servidor se define y se agrega a la lista Available Servers (Servidores disponibles). ...
Página 169: Trabajar Con Registros De Servidores Remotos Mediante Los Comandos De La Cli
Trabajar con registros de servidores remotos mediante los comandos de la CLI En la siguiente tabla se muestra un resumen del comando de la CLI equivalente para funcionar con registros de servidores remotos. Tabla 6-25. Remote Log Server CLI Commands (Comandos de la CLI para el servidor de registros remoto) Comando de la CLI Description logging (dirección IP | nombre del sistema principal) [port puerto] [severity nivel] [facility instalación]...
Página 170: Definición De Las Direcciones Ip Del Dispositivo
03-Mar-2004 12:02:01 :%LINK-I-Up: g3 Definición de las direcciones IP del dispositivo La página IP Addressing (Direccionamiento IP) contiene vínculos para asignar direcciones IP de la puerta de enlace predeterminada y de interfaz, y definir parámetros de ARP y DHCP de las interfaces. Para abrir la página IP Addressing (Direccionamiento IP), haga clic en System → IP Addressing (Sistema →Direccionamiento IP) en la vista de árbol. Definición de las puertas de enlace predeterminadas La página Default Gateway (Puerta de enlace predeterminada) contiene campos para asignar dispositivos de puerta de enlace. Los paquetes se reenvían a la IP predeterminada cuando las tramas se reenvían a una red remota. La dirección IP configurada debe pertenecer a la misma subred de dirección IP de una de las interfaces IP. Para abrir la página Default Gateway (Puerta de enlace predeterminada), haga clic en System→ IP Addressing → Default Gateway (Sistema→ Direccionamiento IP → Puerta de enlace predeterminada) en la vista de árbol. La página Default Gateway (Puerta de enlace predeterminada) contiene los siguientes campos: ...
Página 171: Definición De Las Interfaces Ip
A continuación se muestra un ejemplo de los comandos de la CLI: Console(config)#ip default-gateway 196.210.10.1 Console (config)# no ip default-gateway Definición de las interfaces IP La página IP Interface Parameters (Parámetros de las interfaces IP) contiene campos para asignar parámetros IP a las interfaces. Para abrir la página IP Interface Parameters (Parámetros de las interfaces IP), haga clic en System→ IP Addressing→ Interface Parameters (Sistema→ Direccionamiento IP → Parámetros de las interfaces) en la vista de árbol. Ilustración 6-35. IP Interface Parameters (Parámetros de las interfaces IP) IP Address (Dirección IP): dirección IP de la interfaz. Prefix Length (Longitud del prefijo): número de bits que componen el prefijo de la dirección IP de origen o la máscara de red de la dirección IP de origen. Interface (Interfaz): tipo de interfaz para la que está definida la dirección IP. Seleccione Port (Puerto), LAG o VLAN. ...
Página 172: Modificación De Los Parámetros De Dirección Ip
Abra la páginaIP Interface Parameters (Parámetros de interfaz IP). 2. Haga clic en Add (Agregar). La página Add a Static Interface (Agregar una interfaz estática) se abrirá: Ilustración 6-36. Add a Static Interface (Agregar una interfaz estática) 3. Complete los campos de esta página. Network Mask (Máscara de red) especifica la máscara de subred de la dirección IP de origen. 4. Haga clic en Apply Changes (Aplicar cambios). La nueva interfaz se agrega y el dispositivo se actualiza. ...
Página 173: Definición De Las Interfaces Ip Mediante Los Comandos De La Cli
Definición de las interfaces IP mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página IP Interface Parameters (Parámetros de interfaz IP). Tabla 6-27. IP Interface Parameters CLI Commands (Comandos de la CLI para parámetros de la interfaz IP) Comando de la CLI Description ip address dirección-ip {mask | prefix-length} Establece una dirección IP. no ip address [dirección-ip] Elimina una dirección IP show ip interface [ethernet número de interfaz | vlan id-vlan | port-channel número] Muestra el estado de uso de las interfaces configuradas para IP. ...
Página 174 Gateway IP Address Activity status --------------------- ------------------ 192.168.1.1 Active IP address Interface Type ------------------- ------------ ------------ 192.168.1.123 /24 vlan 1 Static ...
Página 175: Adición De Clientes Dhcp
Adición de clientes DHCP Abra la página DHCP IP Interface (Interfaz IP DHCP). 2. Haga clic en Add (Agregar). La página Add DHCP IP Interface (Agregar interfaz IP DHCP) se abrirá. 3. Complete la información en la página. 4. Haga clic en Apply Changes (Aplicar cambios). Se agrega la interfaz DHCP y el dispositivo se actualiza. ...
Página 176: Configuración De Sistemas De Nombres De Dominio
console (config-if)# ip address dhcp 10.0.0.1 /8 Configuración de sistemas de nombres de dominio El DNS (Sistema de nombres de dominio) convierte los nombres de dominio definidos por el usuario en las direcciones IP. Cada vez que se asigna un servicio de DNS a un nombre de dominio, el nombre se convierte en una dirección IP numérica. Por ejemplo, www.ipexample.com se convierte en 192.87.56.2. Los servidores DNS conservan las bases de datos de nombres de dominios y las direcciones IP correspondientes. ...
Página 177: Visualización De La Tabla De Servidores Dns
3. Defina los campos pertinentes. 4. Haga clic en Apply Changes (Aplicar cambios). El nuevo servidor DNS se definirá y el dispositivo se actualizará. Visualización de la tabla de servidores DNS 1. Abra la página Domain Naming System (DNS) (DNS [Sistema de nombres de dominio]). 2. Haga clic en Show All (Mostrar todo). La DNS Server Table (Tabla de servidores DNS) se abrirá: Ilustración 6-41.
Página 178: Definición De Los Dominios Predeterminados
A continuación se muestra un ejemplo de los comandos de la CLI: console> enable Console# configure console (config)# ip name-server 176.16.1.18 Definición de los dominios predeterminados La página Default Domain Name (Nombre de dominio predeterminado) proporciona información para definir nombres de dominio DNS predeterminados. Para abrir la página Default Domain Name (Nombre de dominio predeterminado), haga clic en System→ IP Addressing→ Default Domain Name (Sistema→ Direccionamiento IP→ Nombre de dominio predeterminado) en la vista de árbol. Ilustración 6-42.
Página 179: Asignación Del Sistema Principal De Dominios
console (config)# ip domain-name www.dell.com Asignación del sistema principal de dominios La página Host Name Mapping (Asignación de nombres de sistemas principales) proporciona parámetros para asignar direcciones IP de nombres de sistemas principales estáticas. La página Host Name Mapping (Asignación de nombres de sistemas principales) proporciona hasta ocho direcciones IP por sistema principal. Para abrir la página Host Name Mapping (Asignación de nombres de sistemas principales), haga clic en System→ IP Addressing→ Host Name Mapping (Sistema→ Direccionamiento IP→ Asignación de nombres de sistemas principales). Ilustración 6-43. Host Name Mapping (Asignación de nombres de sistemas principales) ...
Página 180: Visualización De La Tabla De Asignación De Nombres De Sistemas Principales
3. Defina los campos pertinentes. 4. Haga clic en Apply Changes (Aplicar cambios). La dirección IP se asignará al nombre del sistema principal y el dispositivo se actualizará. Visualización de la tabla de asignación de nombres de sistemas principales 1. Abra la página Host Name Mapping (Asignación de nombres de sistemas principales). 2. Haga clic en Show All (Mostrar todo). La Hosts Name Mapping Table (Tabla de asignación de nombres de sistemas principales) se abrirá: Ilustración 6-45. Hosts Name Mapping Table (Tabla de asignación de nombres de sistemas principales) Eliminación del nombre del sistema principal de la asignación de direcciones IP 1. Abra la página Host Name Mapping (Asignación de nombres de sistemas principales). 2.
Página 181: Configuración De Arp
console (config)# ip host accounting.abc.com 176.10.23.1 Configuración de ARP El protocolo de resolución de direcciones (ARP) es un protocolo TCP/IP que convierte las direcciones IP en direcciones físicas. Las entradas estáticas se pueden definir en la ARP Table (Tabla de ARP).Cuando se definen las entradas estáticas, se especifica una entrada permanente y se utiliza para convertir las direcciones IP en direcciones MAC. Si desea abrir la página ARP Settings (Configuración de ARP), haga clic en System→ IP Addressing→ ARP (Sistema→ Direccionamiento IP→ ARP) en la vista de árbol. Ilustración 6-46. ARP Settings (Configuración de ARP) Global Settings (Configuración global): seleccione esta opción si desea activar los campos para la configuración global de ARP. ARP Entry Age Out (1-40000000) (Caducidad de entrada de ARP [1-40000000]): para todos los dispositivos, el tiempo (segundos) que pasa entre las peticiones de ARP sobre una entrada de la tabla de ARP. Después de este período, la entrada se elimina de la tabla. El intervalo es 1 - 4000000, donde cero indica que las entradas nunca se borran de la caché. El valor predeterminado es 60.000 segundos.
Página 182: Adición De Una Entrada En La Tabla De Arp Estática
Dynamic (Dinámica): la entrada de ARP se ha obtenido dinámicamente. Static (Estática): la entrada de ARP es una entrada estática. Remove ARP Entry (Eliminar entrada de ARP): cuando se selecciona, se elimina una entrada de ARP. Adición de una entrada en la tabla de ARP estática: Abra la página ARP Settings (Configuración de ARP). 2. Haga clic en Add (Agregar). La página Add ARP Entry (Agregar entrada de ARP) se abrirá: Ilustración 6-47. Página Add ARP Entry (Agregar entrada de ARP) 3. Seleccione una interfaz. 4.
Página 183: Configuración De Arp Mediante Los Comandos De La Cli
3. Seleccione una entrada de la tabla. 4. Seleccione la casilla de verificación Remove (Eliminar). 5. Haga clic en Apply Changes (Aplicar cambios). La entrada seleccionada de la ARP Table (Tabla de ARP) se borrará y el dispositivo se actualizará. Configuración de ARP mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página ARP Settings (Configuración ARP). Tabla 6-32. ARP Settings CLI Commands (Comandos de la CLI para la configuración de ARP) Comando de la CLI Description arp direc_ip direc_hw {ethernet número de interfaz | vlan id-vlan | port-channel Agrega una entrada permanente en la caché de ARP.
Página 184: Ejecución De Una Prueba De Cable
características de un cable de cobre conectado a un puerto. Se pueden probar cables de hasta 120 metros de longitud. Los cables se prueban cuando los puertos están inactivos, con la excepción de la prueba de longitud aproximada del cable. Para abrir la página Integrated Cable Test for Copper Cables (Prueba de cables integrados para cables de cobre), haga clic en System→ Diagnostics→ Integrated Cable Test (Sistema→ Diagnósticos→ Prueba de cables integrados) en la vista de árbol. Ilustración 6-49. Integrated Cable Test for Copper Cables (Prueba de cables integrados para los cables de cobre) ...
Página 185: Visualización De La Tabla De Resultados De La Prueba De Cable Virtual
Visualización de la tabla de resultados de la prueba de cable virtual Abra la página Integrated Cable Test for Copper Cables (Prueba de cables integrados para cables de cobre). 2. Haga clic en Show All (Mostrar todo). La Virtual Cable Test Results Table (Tabla de resultados de la prueba de cable virtual) se abrirá. Ejecución de las pruebas de cables de cobre mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para realizar las pruebas de cables de cobre. ...
Página 186: Visualización De La Tabla De Resultados De La Prueba De Diagnósticos Del Transceptor Óptico
Port (Puerto): el puerto al cual está conectado el cable de fibra. Temperature (Temperatura): temperatura (en grados centígrados) a la que funciona el cable. Voltage (Voltaje): voltaje al que funciona el cable. Current (Actual): corriente a la que funciona el cable. Output Power (Potencia de salida): velocidad a la que se transmite la potencia de salida. Input Power (Potencia de entrada): velocidad a la que se transmite la potencia de entrada.
Página 187 A continuación se muestra un ejemplo del comando de la CLI: console> enable Console# show fiber-ports optical-transceiver Power Port Temp Voltage Current Output Input (Volt) (mA) (mWatt) (mWatt) Fault ...
Página 188: Gestión De La Seguridad Del Dispositivo
N/A (N/D): no disponible, N/S (no compatible), W (advertencia), E (error). NOTA: la función de análisis de fibra óptica sólo funciona en SFP que son compatibles con el estándar de diagnóstico digital SFF 4872. Gestión de la seguridad del dispositivo La página Management Security (Seguridad de gestión) proporciona acceso a las páginas de seguridad que contienen campos para establecer parámetros de seguridad para la seguridad de puertos, métodos de gestión de dispositivos, usuarios y servidores. Si desea abrir la página Management Security (Seguridad de gestión), haga clic en System→Management Security (Sistema→Seguridad de gestión) en la vista de árbol. Definición de los perfiles de acceso La página Access Profiles (Perfiles de acceso) contiene campos para definir perfiles y reglas para acceder al dispositivo. El acceso a las funciones de gestión se puede limitar a los grupos de usuarios, que están definidos por las interfaces de entrada y la dirección IP o las subredes IP de origen. El acceso de gestión se puede definir aparte para cada tipo de método de acceso de gestión, incluidos la web (HTTP), la web segura (HTTPS), Telnet, Telnet segura y SNMP. El acceso a diferentes métodos de administración puede variar entre los grupos de usuarios. Por ejemplo, el Grupo de usuarios 1 puede acceder al dispositivo sólo a través de una sesión HTTPs, mientras que el Grupo de usuarios 2 puede acceder al dispositivo a través de las sesiones HTTPs y Telnet. ...
Página 189: Activación De Un Perfil
Remove (Eliminar): si esta opción está seleccionada, se elimina un perfil de acceso de la lista Access Profile Name (Nombre de perfil de acceso). Activación de un perfil Abra la página Access Profiles (Perfiles de acceso). 2. Seleccione un perfil de acceso en el campo Access Profile (Perfil de acceso). 3. Seleccione la casilla de verificación Set Access Profile Active (Establecer perfil de acceso como activo). 4.
Página 190: Adición De Reglas Al Perfil De Acceso
Source IP Address (Dirección IP de origen): la dirección IP de origen de la interfaz a la que se aplica la regla. Se trata de un campo opcional e indica que la regla es válida para una subred. Network Mask (Máscara de red): máscara de subred IP. Prefix Length (Longitud del prefijo): número de bits que componen el prefijo de la dirección IP de origen o máscara de red de la dirección IP de origen. Action (Acción): define si se debe permitir o denegar el acceso de gestión a la interfaz definida. 3. Defina el campo Access Profile Name (Nombre del perfil de acceso). 4. Defina los campos pertinentes. 5. Haga clic en Apply Changes (Aplicar cambios). El nuevo perfil de acceso se agregará y el dispositivo se actualizará. Adición de reglas al perfil de acceso ...
Página 191: Eliminación De Una Regla
Eliminación de una regla 1. Abra la página Access Profiles (Perfiles de acceso). 2. Haga clic en Show All (Mostrar todo). La Profile Rules Table (Tabla de reglas de perfil) se abrirá. 3. Seleccione una regla. 4. Seleccione la casilla de verificación Remove (Eliminar). 5. Haga clic en Apply Changes (Aplicar cambios). La regla seleccionada se suprimirá y el dispositivo se actualizará. Definición de los perfiles de acceso mediante los comandos de la CLI ...
Página 192: Definición De Los Perfiles De Autenticación
Console (config-macl)# deny ethernet g10 Console (config-macl)# exit Console (config)# management access-class mlist Console(config)#exit Console# show management access-list mlist ----- permit ethernet g1 permit ethernet g9 ! (Note: all other access implicitly denied) ...
Página 193: Selección De Un Perfil De Autenticación
Authentication Profile Name (Nombre de perfil de autenticación): listas de perfiles de autenticación definidos por el usuario en las que se agregan los perfiles de autenticación definidos por el usuario. Los valores predeterminados son Network Default (Valor predeterminado de red) y Console Default (Valor predeterminado de consola). Optional Methods (Métodos opcionales): método de autenticación de usuarios. Las opciones posibles son: None (Ninguna): no se realiza ninguna autenticación de usuario. Local (Local): la autenticación de usuarios se realiza en el dispositivo. Éste comprueba el nombre de usuario y la contraseña para llevar a cabo la autenticación. RADIUS (RADIUS): la autenticación de usuarios se realiza en el servidor RADIUS. Para obtener más información, consulte el apartado "Configuración de parámetros globales de RADIUS." Line (Línea): la contraseña de línea se utiliza para la autenticación de usuarios. Enable (Activar): la contraseña de activación se utiliza para la autenticación. TACACS+ (TACACS+): la autenticación de usuarios se realiza en el servidor TACACS+. Restore Default (Restaurar valor predeterminado): restaura el método de autenticación de usuarios predeterminado en el dispositivo. Selección de un perfil de autenticación: Abra la página Authentication Profiles (Perfiles de autenticación). ...
Página 194: Visualización De La Página De Muestra De Todos Los Perfiles De Autenticación
Ilustración 6-56. Página Add Authentication Profile (Agregar perfil de autenticación) 3. Configure el perfil. 4. Haga clic en Apply Changes (Aplicar cambios). El perfil de autenticación se actualizará en el dispositivo. Visualización de la página de muestra de todos los perfiles de autenticación: Abra la página Authentication Profiles (Perfiles de autenticación). 2. Haga clic en Show All (Mostrar todo). La página Authentication Profile (Perfil de autenticación) se abrirá: Ilustración 6-57. Authentication Profiles (Perfiles de autenticación) Supresión de un perfil de autenticación: Abra la página Authentication Profiles (Perfiles de autenticación). 2. Haga clic en Show All (Mostrar todo). ...
Página 195: Asignación De Perfiles De Autenticación
aaa authentication login {default | nombre-lista} método1 [método2] Configura la autenticación de inicio de sesión. no aaa authentication login {default | nombre-lista} Elimina un perfil de autenticación de inicio de sesión. A continuación se muestra un ejemplo de los comandos de la CLI: Console (config)# aaa authentication login default radius local enable none Console (config)# no aaa authentication login default Asignación de perfiles de autenticación ...
Página 196: Aplicación De Un Perfil De Autenticación A Sesiones De Telnet
Abra la página Select Authentication (Seleccionar autenticación). 2. Seleccione un perfil de autenticación en el campo Console (Consola). 3. Haga clic en Apply Changes (Aplicar cambios). Las sesiones de la consola están asignadas a una lista de autenticación. Aplicación de un perfil de autenticación a sesiones de Telnet Abra la página Select Authentication (Seleccionar autenticación). 2. Seleccione un perfil de autenticación en el campo Telnet. 3. Haga clic en Apply Changes (Aplicar cambios). Las sesiones de Telnet están asignadas a una lista de autenticación. Aplicación de un perfil de autenticación a sesiones de SSH (Secure Telnet) Abra la página Select Authentication (Seleccionar autenticación). 2. Seleccione un perfil de autenticación en el campo Secure Telnet (SSH) (Telnet segura [SSH]). 3.
Página 197 [método2] show authentication methods Muestra información sobre los métodos de autenticación. A continuación se muestra un ejemplo de los comandos de la CLI: Console (config-line)# enable authentication default Console (config-line)# login authentication default Console (config-line)# exit Console (config)# ip http authentication radius local Console (config)# ip https authentication radius local ...
Página 198: Definición De Las Bases De Datos De Usuarios Locales
Console Console_Login Console_Enable Telnet Default Default SSH Default Default HTTP: Radius, local HTTPS: Radius, local Dot1x: Radius Definición de las bases de datos de usuarios locales La página Local User Database (Base de datos de usuarios locales) contiene campos para definir usuarios, contraseñas y niveles de acceso. Para abrir la página Local User Database (Base de datos de usuarios locales), haga clic en System > Management Security > Local User Database (Sistema > Seguridad de gestión > Base de datos de usuarios locales) en la vista de árbol. ...
Página 199: Definición De Un Nuevo Usuario
3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). Se definen los derechos de acceso y las contraseñas, y el dispositivo se actualiza. Definición de un nuevo usuario: Abra la página Local User Database (Base de datos de usuarios locales). 2. Haga clic en Add (Agregar). La página Add User (Agregar usuario) se abrirá: Ilustración 6-60. Add User (Agregar usuario) 3.
Página 200: Asignación De Usuarios Mediante Los Comandos De La Cli
El usuario seleccionado se suprimirá y el dispositivo se actualizará. Asignación de usuarios mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página Local User Database (Bases de datos de usuarios locales). Tabla 6-38. Local User Database CLI Commands (Comandos de la CLI para bases de datos de usuarios) Comando de la CLI Description username nombre [password contraseña] [level nivel] [encrypted] Establece un sistema de autenticación basado en el nombre de usuario. ...
Página 201: Definición De Las Contraseñas De Línea Para Sesiones De Telnet Segura
En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página Line Password (Contraseña de línea). Tabla 6-39. Line Password CLI Commands (Comandos de la CLI para la contraseña de línea) Comando de la CLI Description password contraseña [encrypted] Especifica una contraseña en una línea. A continuación se muestra un ejemplo de los comandos de la CLI: Console (config-line)# password dell Definición de la contraseña de activación En la página Modify Enable Password (Modificar contraseña de activación) se establece una contraseña local para controlar el acceso a la configuración normal, de privilegios y global. Para abrir la página Modify Enable Password (Modificar contraseña de activación), haga clic en System → Management Security → Enable Passwords (Sistema → Seguridad de gestión → Contraseña de activación) en la vista de árbol. ...
Página 202: Definición De Una Nueva Contraseña De Activación
Password (0-159 Characters) (Contraseña [0 - 159 caracteres]): la contraseña de activación configurada actualmente. Las contraseña de activación pueden contener un máximo de 159 caracteres. Confirm Password (Contraseña de activación): confirma la nueva contraseña de activación. La contraseña se muestra como *****. Definición de una nueva contraseña de activación: Abra la página Modify Enable Password (Modificar contraseña de activación). 2. Defina los campos pertinentes. 3. Haga clic en Apply Changes (Aplicar cambios). La nueva contraseña de activación se definirá y el dispositivo se actualizará. Asignación de contraseñas de activación mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página Modify Enable Password (Modificar contraseña de activación). Tabla 6-40. Modify Enable Password CLI Commands (Comandos de la CLI para modificar la contraseña de activación) Comando de la CLI Description enable password [level nivel] password [encrypted] Establece una contraseña local para controlar el acceso a niveles de privilegio y usuario.
Página 203 Ilustración 6-64. TACACS+ Settings (Configuración de TACACS+) Host IP Address (Dirección IP del sistema principal): especifica la dirección IP del servidor TACACS+. Priority (0-65535) (Prioridad [0 - 65535]): especifica el orden en el que se utilizan los servidores TACACS+. El valor predeterminado es 0. Source IP Address (Dirección IP de origen): dirección IP de origen del dispositivo utilizada para la sesión de TACACS+ entre el dispositivo y el servidor TACACS+. Key String (0-128 Characters) (Cadena de clave [0 - 128 caracteres): define la autenticación y la clave de codificación para las comunicaciones de TACACS+ entre el dispositivo y el servidor TACACS+. Esta clave debe coincidir con la codificación usada en el servidor TACACS+. ...
Página 204: Adición De Un Servidor Tacacs
Adición de un servidor TACACS+ Abra la página TACACS+ Settings (Configuración de TACACS+). 2. A continuación, haga clic en Add (Agregar). La página Add TACACS+ Host (Agregar sistema principal de TACACS+) se abrirá: Ilustración 6-65. Add TACACS+ Host (Agregar sistema principal de TACACS+) 3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). El servidor TACACS+ se agregará y el dispositivo se actualizará. Visualización de la Tabla de TACACS+ Abra la página TACACS+ Settings (Configuración de TACACS+).
Página 205: Definición De La Configuración De Tacacs+ Mediante Los Comandos De La Cli
Definición de la configuración de TACACS+ mediante los comandos de la CLI En la siguiente tabla se resumen los comandos de la CLI equivalentes para configurar los campos que se visualizan en la página TACACS+ Settings (Configuración de TACACS+). Tabla 6-41. TACACS+ CLI Commands (Comandos de la CLI para TACACS+) Comando de la CLI Description TACACS-server host (dirección IP | nombre del sistema principal) Especifica un sistema principal de TACACS+. [single-connection] [port puerto-número] [timeout tiempo de espera] [key clave-cadena] [source origen] [priority prioridad] no TACACS-server host (dirección IP | nombre de sistema ...
Página 206: Configuración De Parámetros Globales De Radius
Router Configuration ----------------- Source IP : 0.0.0.0 console# Configuración de parámetros globales de RADIUS Los servidores de servicio de usuario de marcación de entrada de autorización remota (RADIUS) proporcionan seguridad adicional a las redes. Los servidores RADIUS proporcionan un método de autenticación centralizado para: Acceso a Telnet Acceso a web Acceso de consola a dispositivo Para abrir la página RADIUS Settings (Configuración RADIUS), haga clic en System →...
Página 207: Definición De Los Parámetros De Radius
Key String (1-128 Characters) (Cadena de clave [1-128 caracteres]): especifica la cadena de clave utilizada para autenticar y codificar todas las comunicaciones de RADIUS entre el dispositivo y el servidor RADIUS. Esta clave está codificada. Source IP Address (Dirección IP de origen): especifica la dirección IP de origen que se utiliza para establecer la comunicación con servidores RADIUS. Los siguientes campos establecen los valores predeterminados de RADIUS: Default Timeout for Reply (1-30) (Tiempo de espera predeterminado para respuesta [1 - 30]): especifica el tiempo predeterminado (en segundos) que el dispositivo espera para recibir una respuesta del servidor RADIUS antes de que se agote el tiempo.
Página 208: Visualización De La Lista De Servidores Radius
3. Defina los campos. 4. Haga clic en Apply Changes (Aplicar cambios). El nuevo servidor RADIUS se agrega y el dispositivo se actualiza. Visualización de la lista de servidores RADIUS: Abra la página RADIUS Settings (Configuración de RADIUS). 2. Haga clic en Show All (Mostrar todo). La página Show all RADIUS Servers (Mostrar todos los servidores RADIUS) se abrirá: Ilustración 6-69.
Página 209: Definición De Los Servidores Radius Mediante Los Comandos De La Cli
A continuación se muestra un ejemplo de los comandos de la CLI: Console (config)# radius-server timeout 5 Console(config)#radius-server retransmit 5 Console (config)# radius-server deadtime 10 Console (config)# radius-server key dell-server Console (config)# radius-server host 196.210.100.1 auth-port 1645 timeout 20 Console# show radius-servers ...
Página 210: Definición De Los Parámetros De Snmp
-------------- TimeOut: 5 Retransmit: 5 Deadtime: 10 Source IP: 0.0.0.0 Definición de los parámetros de SNMP El SNMP (Simple Network Management Protocol, Protocolo simple de administración de red) proporciona un método para administrar dispositivos en una red. Los dispositivos compatibles con SNMP ejecutan un software local (agente). Los agentes SNMP mantienen una lista de variables que se utilizan para administrar el dispositivo. Las variables se definen en la MIB (Management Information Base, Base de datos de información de administración). La MIB contiene las variables controladas por el agente. El protocolo SNMP define el ...
Página 211: Definición De Una Nuevo Comunidad
Community String (Cadena de comunidad): funciona como una contraseña y se utiliza para autenticar la Management Station seleccionada para el dispositivo. Access Mode (Modo de acceso): define los derechos de acceso de la comunidad. Los valores de campo posibles son: Read Only (Sólo lectura): el acceso de gestión está restringido a sólo lectura para todas las MIB excepto la tabla de comunidades, para la que no hay acceso. Read Write (Lectura / escritura): el acceso de gestión es de lectura y escritura para todas las MIB excepto la tabla de comunidades, para la que no hay acceso. SNMP Admin (Administración de SNMP): el acceso de gestión es de lectura y escritura para todas las MIB, incluida la tabla de comunidades. Remove (Eliminar): si esta opción está seleccionada, se elimina una comunidad. Definición de una nuevo comunidad Abra la página SNMP Community (Comunidad SNMP).
Página 212: Supresión De Comunidades
Supresión de comunidades Abra la página SNMP Community (Comunidad SNMP). 2. Haga clic en Show All (Mostrar todo). Community Table (Tabla de comunidades) se abrirá. 3. Seleccione una comunidad de la Community Table (Tabla de comunidades). 4. Seleccione la casilla de verificación Remove (Eliminar). 5. Haga clic en Apply Changes (Aplicar cambios). La entrada de la comunidad seleccionada se suprimirá y el dispositivo se actualizará.
Página 213: Definición De Las Capturas
public_2 readwrite 2.2.2.2 public_3 readonly 3.3.3.3 Traps are enabled. Authentication-failure trap is enabled. Trap-Rec-Address Trap-Rec-Community Version ----------------- ------------------- --------- 1.1.1.1 public_1 ...
Página 214: Activación De Capturas De Snmp En El Dispositivo
Community String (Cadena de comunidad): identifica la cadena de comunidad del gestor de capturas. Traps (Capturas): determina el tipo de captura enviada al destinatario seleccionado. Los valores de campo posibles son: SNMP V1: se envían las capturas de SNMP de la versión 1. SNMP V2c: se envían las capturas de SNMP de la versión 2. Remove (Eliminar): si esta opción está seleccionada, se eliminan entradas de la Trap Manager Table (Tabla de gestores de capturas).
Página 215: Visualización De La Tabla De Gestores De Capturas
Visualización de la tabla de gestores de capturas La Trap Managers Table (Tabla de gestores de capturas) contiene campos para configurar los tipos de captura. Abra la página SNMP Trap Settings (Configuración de capturas de SNMP). 2. Haga clic en Show All (Mostrar todo). La página Trap Managers Table (Tabla de gestores de capturas) se abrirá: Ilustración 6-75. Trap Managers Table (Tabla de gestores de capturas) ...
Página 216: Gestión De Archivos
console(config)# snmp-server community public_3 ro 3.3.3.3 console(config)# snmp-server host 1.1.1.1 public_1 1 console(config)# snmp-server host 2.2.2.2 public_2 2 console(config)# snmp-server enable traps console(config)# snmp-server trap authentication console(config)# console# show snmp ...
Página 217: Visión General De La Gestión De Archivos
La página File Management (Gestión de archivos) contiene campos para gestionar el software del dispositivo, los archivos de imagen y los archivos de configuración. Los archivos se pueden descargar de un servidor TFTP. Visión general de la gestión de archivos La estructura del archivo de configuración consiste en los siguientes archivos de configuración: Startup Configuration File (Archivo de configuración de inicio): contiene los comandos necesarios para reconfigurar el dispositivo con la misma configuración que cuando el dispositivo se apaga o reinicia. El archivo de inicio se crea copiando los comandos de configuración del archivo de configuración en ejecución o del archivo de configuración de copia de seguridad. Running Configuration File (Archivo de configuración en ejecución): contiene todos los comandos del archivo de inicio, así como todos los comandos especificados durante la sesión actual. Después de apagar o reiniciar el dispositivo, se pierden todos los comandos almacenados en el archivo de configuración en ejecución. Durante el proceso de inicio, todos los comandos del archivo de inicio se copian en el archivo de configuración en ejecución y se aplican al dispositivo. Durante la sesión, todos los comandos nuevos que se han especificado se agregan a los comandos ya existentes del archivo de configuración en ejecución. Los comandos no se sobrescriben. Para actualizar el archivo de inicio, antes de apagar el dispositivo, hay que copiar el archivo de configuración en ejecución en el archivo de configuración de inicio. La próxima vez que se reinicie el dispositivo, los comandos se vuelven a copiar en el archivo de configuración en ejecución desde el archivo de configuración de inicio. Backup Configuration File (Archivo de configuración de copia de seguridad): contiene una copia de seguridad de la configuración del dispositivo. El archivo de copia de seguridad se genera cuando los archivos de configuración en ejecución o de inicio se copian en el archivo de copia de seguridad. Los comandos copiados en el archivo reemplazan a los comandos existentes guardados en el archivo de copia de seguridad. El contenido del archivo de copia de seguridad puede copiarse en el archivo de configuración en ejecución o en el archivo de configuración de inicio. ...
Página 218: Descarga De Archivos Mediante Los Comandos De La Cli
Firmware Download TFTP Server IP Address (Dirección IP del servidor TFTP de descarga de firmware): dirección IP del servidor TFTP desde el cual se descargan los archivos. Firmware Download Source File Name (Nombre del archivo de origen de descarga de firmware): especifica el archivo que se va a descargar. Firmware Download Destination File (Archivo de destino de descarga de firmware): tipo de archivo de destino en el que se descarga el archivo. Los valores de campo posibles son: ...
Página 219: Carga De Archivos
Comando de la CLI Description copy url-origen url-destino [snmp] Copia un archivo de un origen en un destino. A continuación se muestra un ejemplo de los comandos de la CLI: console# copy running-config tftp://11.1.1.2/pp.txt NOTA: Cada "!" indica que diez paquetes se han transferido correctamente. Accessing file 'file1' on 172.16.101.101. ...
Página 220: Carga De Archivos Mediante Los Comandos De La Cli
Configuration Upload TFTP Server IP Address (Dirección IP del servidor TFTP de carga de configuración): dirección IP del servidor TFTP en el que se carga el archivo de configuración. Configuration Upload Destination (Destino de carga de configuración): especifica la ruta de acceso del archivo de configuración en la que se carga el archivo. Configuration Upload Transfer file name (Nombre del archivo de transferencia de carga de configuración): archivo de software en el que se carga la configuración. Los valores de campo posibles son: Running Configuration (Configuración en ejecución): carga el archivo de configuración en ejecución. Startup Configuration (Configuración de inicio): carga el archivo de configuración de inicio. Backup Configuration (Configuración de copia de seguridad): carga el archivo de configuración de copia de seguridad. Carga de archivos Abra la página File Upload to Server (Carga de archivos al servidor). 2.
Página 221: Restauración De La Configuración Predeterminada De Fábrica De La Empresa
Copy Configuration (Configuración de la copia): si esta opción está seleccionada, se copian los archivos de configuración en ejecución, configuración de inicio o configuración de copia de seguridad. Los valores de campo posibles son: Source (Origen): copia los archivos de configuración en ejecución, configuración de inicio o configuración de copia de seguridad. Destination (Destino): archivo en el que se copian los archivos de configuración en ejecución, configuración de inicio o configuración de copia de seguridad. Restore Configuration Factory Defaults (Restaurar valores predeterminados de configuración de fábrica): si esta opción está seleccionada, se especifica que los archivos predeterminados de configuración de fábrica se deben restablecer. Si no está seleccionada, se mantienen los valores actuales de configuración. Copia de archivos Abra la página Copy Files (Copia de archivos). 2. Defina los campos Source (Origen) y Destination (Destino). 3. Haga clic en Apply Changes (Aplicar cambios). ...
Página 222: Definición De La Configuración Avanzada
Console # copy tftp://172.16.101.101/file1 image Accessing file 'file1' on 172.16.101.101. Loading file1 from 172.16.101.101: !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!!!!!!!!!!!! [OK] Copy took 0:01:11 [hh:mm:ss] Console# delete startup-config console# copy running-config startup-config 01-Jan-2000 01:55:03 %COPY-W-TRAP: The copy operation was completed successfully ...
Página 223: Visualización Del Contador De Entradas De Registros Ram Mediante Los Comandos De La Cli
Current (Actual): valor configurado actualmente. After Reset (Después del restablecimiento): el valor futuro (después del restablecimiento). Al especificar un valor en la columna After Reset (Después del restablecimiento), la memoria se asigna a la tabla de campos. Max RAM Log Entries (20-400) (Entradas máximas de registros RAM): número máximo de entradas de registros RAM. Cuando ya no caben más entradas de registro, el registro se borra y el archivo de registro se reinicia. Jumbo Frames (Tramas gigantes): activa o desactiva la función de tramas gigantes. La opción de Jumbo Frames (Tramas gigantes) activa el transporte de datos idénticos en menos tramas. De este modo se garantiza un menor coste, un tiempo de procesamiento inferior y menos interrupciones.
Página 224 Latitude son marcas comerciales de Dell Inc. Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Página 225: Utilización Del Administrador Del Conmutador Dell Openmanage
Regresar a la página de contenido Utilización del administrador del conmutador Dell OpenManage Guía del usuario del sistema Dell™ PowerConnect™ 5324 Descripción de la interfaz Utilización de los botones del administrador del conmutador Inicio de la aplicación Acceso al dispositivo mediante la CLI Utilización de la CLI En esta sección se ofrece una introducción a la interfaz para el usuario. Descripción de la interfaz La página principal contiene las siguientes vistas: Vista de árbol: situada en la parte izquierda de la página principal, la vista de árbol proporciona una vista ampliable de las funciones y sus componentes. Vista de dispositivo: situada en la parte derecha de la página principal, la vista de dispositivo proporciona una vista del dispositivo, un área de información o tabla, e instrucciones de configuración. Ilustración 5-13. Componentes del administrador del conmutador En la Tabla 5-7 aparecen los componentes de la interfaz con sus correspondientes números. Tabla 5-7. Componentes de la interfaz Componente Nombre 1...
Página 226: Representación Del Dispositivo
"Definiciones de los LED". Utilización de los botones del administrador del conmutador En esta sección se describen los botones que se encuentran en la interfaz del administrador del conmutador OpenManage. Botones de información Los botones de información proporcionan acceso a la asistencia y la ayuda en línea, además de información sobre las interfaces del administrador del conmutador OpenManage. Tabla 5-9. Botones de información Botón Descripción Support Abre la página Dell Support que se encuentra en support.dell.com. (Asistencia técnica) Help (Ayuda) Ayuda en línea que contiene información para ayudarle a configurar y gestionar el dispositivo. Las páginas de ayuda en línea enlazan directamente con la página que está abierta actualmente. Por ejemplo, si la página IP Addressing (Direccionamiento IP) está abierta, el tema de ayuda de esa página se abre cuando se hace clic en Help (Ayuda). About (Acerca Contiene el número de versión y compilación así como información de copyright de Dell. Log Out (Salir) Sale de la aplicación y cierra la ventana del explorador. Botones de gestión del dispositivo Los botones de gestión del dispositivo proporcionan un método sencillo para configurar la información del dispositivo, e incluyen lo siguiente: ...
Página 227: Inicio De La Aplicación
3. Cuando se abra la ventana Enter Network Password (Escriba la contraseña de red), escriba un nombre de usuario y una contraseña. NOTA: El dispositivo no está configurado con una contraseña predeterminada, y se puede configurar sin introducir ninguna contraseña. Para obtener información sobre la recuperación de una contraseña perdida, consulte el apartado "Recuperación de contraseña". NOTA: Las contraseñas distinguen entre mayúsculas y minúsculas y son alfanuméricas. 4. Haga clic en OK (Aceptar). Se abrirá la página principal del Administrador del conmutador Dell PowerConnect OpenManage™. Acceso al dispositivo mediante la CLI El dispositivo se puede gestionar a través de una conexión directa con el puerto de consola o a través de una conexión Telnet. Utilizar la CLI es parecido a especificar comandos en un sistema Linux. Si el acceso es a través de una conexión Telnet, asegúrese de que el dispositivo tiene una dirección IP definida y que la estación de trabajo que se utiliza para acceder al dispositivo está conectada al dispositivo antes de empezar a usar los comandos de la CLI. Para obtener información sobre la configuración de una dirección IP inicial, consulte el apartado "Dirección IP estática y máscara de subred". ...
Página 228: Utilización De La Cli
Telnet es un protocolo TCP/IP de emulación de terminal. Los terminales ASCII se pueden conectar de manera virtual al dispositivo local mediante una red de protocolo TCP/IP. Telnet es una alternativa a un terminal de conexión local cuando sea necesario realizar un inicio de sesión remoto. El dispositivo admite hasta cuatro sesiones simultáneas de Telnet. Se pueden utilizar todos los comandos de la CLI en una sesión de telnet. Para iniciar una sesión de Telnet: 1. Seleccione Inicio > Ejecutar. Se abre la ventana Run (Ejecutar). 2. En la ventana Run (Ejecutar), escriba Telnet <dirección IP> en el campo Open (Abrir). 3. Haga clic en OK (Aceptar) para iniciar la sesión de Telnet. Utilización de la CLI En esta sección se ofrece información para utilizar la CLI. ...
Página 229 enumerar la información del sistema. Para obtener una lista de los comandos User EXEC, introduzca un signo de interrogación en la petición de comando. Modo Privileged EXEC El acceso privilegiado se puede proteger para impedir el acceso no autorizado y asegurar los parámetros de funcionamiento. Las contraseñas aparecen en la pantalla con el formato ***** y distinguen entre mayúsculas y minúsculas. Para acceder y ver una lista de los comandos del modo Privileged EXEC: 1. En la petición escriba enable y pulse <Intro>. 2. Cuando aparezca una petición de contraseña, introduzca la contraseña y pulse <Intro>. La petición del modo Privileged EXEC aparece como el nombre de sistema principal del dispositivo seguido del símbolo #. Por ejemplo, console# Para obtener una lista de los comandos Privileged EXEC, escriba un signo de interrogación en la petición de comando y pulse <Intro>. Para pasar del modo Privileged EXEC al modo User EXEC utilice uno de los siguientes comandos: disable, exit/end o <Ctrl><Z>. ...
Página 230 Para obtener una lista de los comandos Global Configuration, introduzca un signo de interrogación en la petición de comando. Para volver del modo Global Configuration al modo Privileged EXEC, escriba el comando exit o utilice el comando <Ctrl><Z>. En el ejemplo siguiente se muestra cómo acceder al modo Global Configuration y volver al modo Privileged EXEC: console# console#configure console(config)#exit console# Modo Interface Configuration Los comandos de configuración de la interfaz modifican la configuración específica de la interfaz IP, incluido el grupo de puentes, la descripción, etc. Modo VLAN Database ...
Página 231: Lista De Acceso De Administración
console# configure console(config)# interface ethernet g18 console (config-if)# Lista de acceso de administración El modo Management Access List o modo de lista de acceso de administración contiene comandos para definir las listas de acceso de administración. El comando del modo Global Configuration management access-list se utiliza para entrar en el modo Management Access List Configuration. En el siguiente ejemplo se muestra cómo crear una lista de acceso denominada "mlist", configurar dos interfaces de gestión ethernet g1 y ethernet g9, y convertir la lista de acceso en la lista activa: ...
Página 232: Visualización De Las Estadísticas
Regresar a la página de contenido Visualización de las estadísticas Guía del usuario del sistema Dell PowerConnect 5324 Visualización de tablas Visualización de las estadísticas de RMON Visualización de gráficos La página Statistics (Estadísticas) contiene información de dispositivo para la utilización de la interfaz, GVRP, Etherlike, RMON y el dispositivo. Para abrir la página Statistics (Estadísticas), haga clic en Statistics (Estadísticas) en la vista de árbol. NOTA: Los comandos de la CLI no están disponibles para todas las páginas Statistics (Estadísticas). Visualización de tablas La página Table Views (Vistas de tabla) contiene enlaces para visualizar estadísticas en un formato de gráfico. Para abrir la página, haga clic en Statistics→ Table (Estadísticas → Tabla) en la vista de árbol. Visualización del resumen de utilización La página Utilization Summary (Resumen de utilización) contiene estadísticas para la utilización de la interfaz. Para abrir la página, haga clic en Statistics→ Table Views→ Utilization Summary (Estadísticas→ Vistas de tabla→ Resumen de utilización) en la vista de árbol. Ilustración 8-115. Utilization Summary (Resumen de utilización) Refresh Rate (Frecuencia de actualización): Tiempo que transcurre antes de que las estadísticas de la interfaz se actualicen. Interface (Interfaz): El número de la interfaz.
Página 233: Visualización Del Resumen De Contador
% Interface Utilization (% de utilización de la interfaz): El porcentaje de utilización de la interfaz de red en función del modo dúplex de la interfaz. El rango de esta lectura está comprendido entre 0 y 200 %. La lectura máxima de 200% en una conexión de dúplex completo indica que el flujo de datos que pasa por la interfaz utiliza el 100% de la amplitud de banda de las conexiones de entrada y salida. La lectura máxima en una conexión de dúplex medio es del 100%. % Unicast Received (% de paquetes de difusión única recibidos): El porcentaje de paquetes de difusión única recibidos en la interfaz. % Non Unicast Packets Received (% de paquetes recibidos sin difusión única): El porcentaje de paquetes sin difusión única recibidos en la interfaz. % Error Packets Received (% de paquetes con errores recibidos): El número de paquetes con errores recibidos en la interfaz. Global System LAG (LAG de sistema global): El rendimiento del LAG/tronco actual. Visualización del resumen de contador La página Counter Summary (Resumen de contador) contiene estadísticas para la utilización del puerto en sumas numéricas en lugar de porcentajes. Para abrir la página Counter Summary (Resumen de contador), haga clic en Statistics/RMON→...
Página 234: Visualización De Las Estadísticas De La Interfaz
Transmit Non Unicast Packets (Paquetes sin difusión única transmitidos): Número de paquetes sin difusión única transmitidos desde la interfaz. Received Errors (Errores recibidos): El número de paquetes con errores recibidos en la interfaz. Global System LAG (LAG de sistema global): El rendimiento del LAG/tronco actual. Visualización de las estadísticas de la interfaz La página Interface Statistics (Estadísticas de interfaz) contiene las estadísticas de los paquetes recibidos y transmitidos. Los campos para los paquetes recibidos y transmitidos son exactamente iguales. Para abrir la página Interface Statistics (Estadísticas de interfaz), haga clic en Statistics/RMON→ Table Views→ Interface Statistics (Estadísticas/RMON→ Vistas de tabla→ Estadísticas de interfaz) en la vista de árbol. Ilustración 8-117. Interface Statistics (Estadísticas de interfaz) Interface (Interfaz): Especifica si se muestran las estadísticas para un puerto o un LAG. Refresh Rate (Frecuencia de actualización): Tiempo que transcurre antes de que las estadísticas de la interfaz se actualicen. ...
Página 235: Visualización De Las Estadísticas De Interfaz
Unicast Packets (Paquetes de difusión única): Número de paquetes de difusión única transmitidos en la interfaz seleccionada. Multicast Packets (Paquetes de multidifusión): Número de paquetes de multidifusión transmitidos en la interfaz seleccionada. Broadcast Packets (Paquetes de difusión): Número de paquetes de difusión transmitidos en la interfaz seleccionada. Packets with Errors (Paquetes con errores): El número de paquetes con errores recibidos de la interfaz seleccionada. Visualización de las estadísticas de interfaz Abra la página Interface Statistics (Estadísticas de interfaz). 2. Seleccione una interfaz en el campo Interface (Interfaz). Se visualizan las estadísticas de interfaz. Restablecimiento de los contadores de las estadísticas de la interfaz Abra la página Interface Statistics (Estadísticas de interfaz). 2. Haga clic en el botón Reset All Counters (Restablecer todos los contadores). ...
Página 236: Visualización De Las Estadísticas De Etherlike
Port OutOctets OutUcastPkts OutMcastPkts OutBcastPkts ------- ------------- ---------------- ---------------- ------------ 9188 8789 InOctets InUcastPkts InMcastPkts InBcastPkts ...
Página 237: Visualización De Las Estadísticas De Etherlike Para Una Interfaz
Frame Check Sequence (FCS) Errors (Errores de secuencia de comprobación de tramas [FCS]): Número de errores FCS recibidos en la interfaz seleccionada. Single Collision Frames (Tramas de colisión única): Número de tramas de colisión única recibidas en la interfaz seleccionada. Multiple Collision Frames (Tramas de colisión múltiple): Número de tramas de colisión múltiple recibidas en la interfaz seleccionada. Single Quality Error (SQE) Test Errors (Errores de prueba de calidad única [SQE]): Número de errores de prueba SQE recibidos en la interfaz seleccionada. Deferred Transmissions (Transmisiones diferidas): Número de transmisiones diferidas en la interfaz seleccionada. Late Collisions (Colisiones tardías): Número de conexiones tardías recibidas en la interfaz seleccionada. Excessive Collisions (Colisiones excesivas): Número de colisiones excesivas recibidas en la interfaz seleccionada. Internal MAC Transmit Errors (Errores de transmisión MAC internos): Número de errores de transmisión MAC internos en la interfaz seleccionada. ...
Página 238 Tabla 8-81. Comandos de la CLI para ver las estadísticas de Etherlike Comando de la CLI Descripción show interfaces counters [ethernet interfaz | port-channel número-canal- Muestra la pantalla de tráfico desde el punto de vista de una interfaz física. puerto] A continuación se muestra un ejemplo de los comandos de la CLI. Console> enable Console# show interfaces counters ethernet g1 Port InOctets InUcastPkts InMcastPkts InBcastPkts ...
Página 239: Visualización De Las Estadísticas De Gvrp
Internal MAC Rx Errors: 0 Received Pause Frames: 0 Transmitted Pause Frames: 0 Visualización de las estadísticas de GVRP La página GVRP Statistics (Estadísticas de GVRP) contiene estadísticas del dispositivo de GVRP. Para abrir la página, haga clic en Statistics/RMON→ Table Views→ GVRP Statistics (Estadísticas/RMON→ Vistas de tabla→ Estadísticas de GVRP) en la vista de árbol. Ilustración 8-119. GVRP Statistics (Estadísticas de interfaz) Interface (Interfaz): Especifica si se muestran las estadísticas para un puerto o un LAG. Refresh Rate (Frecuencia de actualización): Tiempo que transcurre antes de que las estadísticas de la interfaz se actualicen. Join Empty (Unir vacíos): Muestra las estadísticas de Join Empty (Unir vacíos) de GVRP del dispositivo. Empty (Vacíos): Muestra las estadísticas de Empty (Vacíos) de GVRP del dispositivo.
Página 240: Visualización De Las Estadísticas De Gvrp Para Un Puerto
Invalid Attribute Value (Valor del atributo no valido): Estadísticas de valor del atributo no válido GVRP del dispositivo. Invalid Attribute Length (Longitud de atributo no válida): Estadísticas de longitud de atributo no válida GVRP del dispositivo. Invalid Events (Eventos no válidos): Estadísticas de eventos no válidos de GVRP del dispositivo. Visualización de las estadísticas de GVRP para un puerto Abra la página GVRP Statistics (Estadísticas de GVRP). 2. Seleccione una interfaz en el campo Interface (Interfaz). Se visualizan las estadísticas de GVRP de la interfaz. Restablecimiento de las estadísticas de GVRP Abra la página GVRP Statistics (Estadísticas de GVRP). 2. Haga clic en el botón Reset All Counters (Restablecer todos los contadores). Se restablecen los contadores de GVRP. ...
Página 241 sJE : Join Empty Sent sJIn : Join In Sent sEmp : Empty Sent sLIn : Leave In Sent sLE : Leave Empty Sent sLA : Leave All Sent ...
Página 242: Visualización De Estadísticas De Eap
---- ------- ------- ------- ------- -------- ...
Página 243: Visualización De Las Estadísticas De Eap Para Un Puerto
Log off Frames Receive (Tramas de cierre de sesión recibidas): El número de tramas de cierre de sesión de EAPOL que se han recibido en el puerto. Respond ID Frames Receive (Tramas de ID de respuesta recibidas): El número de tramas de respuesta/ID de EAPOL que se han recibido en el puerto. Respond Frames Receive (Tramas de respuesta recibidas): El número de tramas de respuesta de EAP válidas recibidas en el puerto. Request ID Frames Transmit (Tramas de ID de solicitud transmitidas): El número de tramas de ID de solicitud de EAP transmitidas a través del puerto. Request Frames Transmit (Tramas de solicitud transmitidas): El número de tramas de solicitud de EAP transmitidas a través del puerto. Invalid Frames Receive (Tramas no válidas no recibidas): El número de tramas de EAPOL no reconocidas recibidas en este puerto. Length Error Frames Receive (Tramas con longitud errónea recibidas): El número de tramas de EAPOL con una longitud de cuerpo de paquete no válida recibidas en este puerto. Last Frame Version (Versión de la última trama): El número de versión del protocolo que va unido a la trama de EAPOL que se haya recibido más recientemente. ...
Página 244: Visualización De Las Estadísticas De Rmon
EapolFramesRx: 11 EapolFramesTx: 12 EapolStartFramesRx: 1 EapolLogoffFramesRx: 1 EapolRespIdFramesRx: 3 EapolRespFramesRx: 6 EapolReqIdFramesTx: 3 EapolReqFramesTx: 6 InvalidEapolFramesRx: 0 EapLengthErrorFramesRx: 0 LastEapolFrameVersion: 1 LastEapolFrameSource: 0008.3b79.8787 Visualización de las estadísticas de RMON La supervisión remota (RMON) contiene vínculos para ver información de red desde una ubicación remota. Para abrir la página RMON, haga clic en Statistics/RMON→...
Página 245 Interface (Interfaz): Especifica el puerto o LAG para el que se muestran las estadísticas. Refresh Rate (Frecuencia de actualización): Tiempo que transcurre antes de que las estadísticas se actualicen. Drop Events (Eventos descartados): Número de eventos descartados que se han producido en la interfaz desde que se actualizó por última vez el dispositivo. Received Bytes (Octets) (Bytes recibidos [octetos]): Número de octetos recibidos en la interfaz desde que se actualizó por última vez el dispositivo. Este número incluye paquetes erróneos y octetos FCS, pero excluye los bits de la trama. Received Packets (Paquetes recibidos): Número de paquetes recibidos en la interfaz, incluidos los paquetes erróneos y los paquetes de difusión, desde que se actualizó por última vez el dispositivo. Broadcast Packets Received (Paquetes de difusión recibidos): Número de paquetes de difusión correctos recibidos en la interfaz desde que se actualizó por última vez el dispositivo. Este número no incluye los paquetes de multidifusión. Multicast Packets Received (Paquetes de multidifusión recibidos): Número de paquetes de multidifusión correctos recibidos en la interfaz desde que se actualizó por última vez el dispositivo. CRC & Align Errors (Errores de alineación y de CRC): Número de errores de alineación y de CRC que se han producido en la interfaz desde que se actualizó por última vez el dispositivo. Undersize Packets (Paquetes demasiado pequeños): Número de paquetes demasiado pequeños (inferiores a los 64 octetos) recibidos en la interfaz desde que se actualizó por última vez el dispositivo. Oversize Packets (Paquetes demasiado grandes): Número de paquetes demasiado grandes (superiores a los 1.518 octetos) recibidos en la interfaz desde que se actualizó por última vez el dispositivo.
Página 246: Visualización De Las Estadísticas De Rmon Mediante Los Comandos De La Cli
Frames of xx Bytes (Tramas de xx bytes): Número de tramas de xx bytes recibidas en la interfaz desde que se actualizó por última vez el dispositivo. Visualización de las estadísticas de la interfaz Abra la página RMON Statistics (Estadísticas de RMON). 2. Seleccione un tipo y un número de interfaz en el campo Interface (Interfaz). Se visualizan las estadísticas de interfaz. Visualización de las estadísticas de RMON mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para ver las estadísticas de RMON. Tabla 8-84. Comandos de la CLI para ver las estadísticas de RMON Comando de la CLI Descripción show rmon statistics {ethernet interfaz | port-channel número-canal-puerto} Muestra las estadísticas de Ethernet de RMON. A continuación se muestra un ejemplo de los comandos de la CLI: console> enable ...
Página 247: Visualización De Estadísticas Del Control Del Historial De Rmon
512 to 1023 Octets: 491 1024 to 1518 Octets: 389 Visualización de estadísticas del control del historial de RMON La página RMON History Control (Control del historial de RMON) contiene información acerca de muestras de datos obtenidos desde los puertos. Por ejemplo, las muestras pueden incluir definiciones de interfaz o periodos de encuesta. Para abrir la página RMON History Control (Control del historial de RMON), haga clic en Statistics/RMON→ History Control (Estadísticas/RMON→ Control del historial) en la vista de árbol. Ilustración 8-122. RMON History Control (Control del historial de RMON) ...
Página 248: Modificación De Una Entrada De La Tabla De Control Del Historial
La entrada se agrega a la History Control Table (Tabla de control del historial). Modificación de una entrada de la tabla de control del historial Abra la página RMON History Control (Control del historial de RMON). 2. Seleccione una entrada en el campo History Entry No. (Nº de entrada del historial). 3. Modifique los campos según convenga. 4.
Página 249: Visualización De Las Estadísticas Para Una Entrada Específica Del Historial
Sample No. (Nº de muestra): Indica la muestra específica que refleja la información de la tabla. Drop Events (Eventos descartados): El número de paquetes descartados debido a la falta de recursos de red durante el intervalo de muestreo. Es posible que no represente la cantidad exacta de paquetes descartados, en cambio se ha detectado el número de veces que se han descartado paquetes. Received Bytes (Octets) (Bytes recibidos [octetos]): El número de octetos de datos, incluidos los paquetes erróneos, recibidos en la red. Received Packets (Paquetes recibidos): El número de paquetes recibidos durante el intervalo de muestreo. Broadcast Packets (Paquetes de difusión): El número de paquetes de difusión correctos recibidos durante el intervalo de muestreo. Multicast Packets (Paquetes de multidifusión): El número de paquetes de multidifusión correctos recibidos durante el intervalo de muestreo. CRC Align Errors (Errores de alineación de CRC): El número de paquetes recibidos durante la sesión de muestreo con una longitud de 64-1518 octetos, una secuencia de comprobación de tramas (FCS) y con un número entero de octetos, o una FCS errónea con un número no integral de octetos. Undersize Packets (Paquetes demasiado pequeños): El número de paquetes recibidos de menos de 64 octetos de longitud durante la sesión de muestreo. Oversize Packets (Paquetes demasiado grandes): El número de paquetes recibidos de más de 1.518 octetos de longitud durante la sesión de muestreo. Fragments (Fragmentos): El número de paquetes recibidos de menos de 64 octetos de longitud y que han tenido una FCS durante la sesión de muestreo. Jabbers: El número de paquetes recibidos de más de 1.518 octetos de longitud y que han tenido una FCS durante la sesión de muestreo. Collisions (Colisiones): Realiza una estimación del número total de colisiones de paquetes producidas durante la sesión de muestreo. Las colisiones se ...
Página 250: Definición De Los Eventos De Rmon Del Dispositivo
En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para ver el historial de RMON. Tabla 8-86. Comandos de la CLI para ver el control del historial de RMON Comando de la CLI Descripción show rmon history index {throughput | errors | other} [period segundos] Muestra el historial de las estadísticas de Ethernet de RMON.
Página 251: Adición De Un Evento De Rmon
Event Entry (Entrada de eventos): El evento. Community (Comunidad): Comunidad a la que pertenece el evento. Description (Descripción): La descripción del evento definido por el usuario. Type (Tipo): Describe el tipo de evento. Los valores posibles son: Log (Registro): El tipo de evento es una entrada de registro. ...
Página 252: Supresión De Las Entradas De Eventos De Rmon
2. Seleccione una entrada de la Event Table (Tabla de eventos). 3. Modifique los campos del cuadro de diálogo y haga clic en Apply Changes (Aplicar cambios). La entrada Event Table (Tabla de eventos) se modifica y el dispositivo se actualiza. Supresión de las entradas de eventos de RMON Abra la página RMON Events Control (Control de eventos de RMON). 2.
Página 253: Visualización De La Tabla Del Registro De Eventos De Rmon
High Broadcast Log-Trap router Manager Jan 18 2002 23:59:48 Visualización de la tabla del registro de eventos de RMON La página RMON Events Log (Registro de eventos de RMON) contiene una lista de eventos de RMON. Para abrir la página RMON Events Log (Registro de eventos de RMON), haga clic en Statistics/RMON→ RMON→ Events (Estadísticas/RMON→ RMON Eventos) en la vista de árbol. Ilustración 8-125. RMON Events Log (Registro de eventos de RMON) Event (Evento): El número de entrada de RMON Events Log (Registro de eventos de RMON).
Página 254: Definición De Alarmas Del Dispositivo De Rmon
console(config)# exit Console# show rmon log Maximum table size: 500 Event Description Time ------- -------------- --------- Errors Jan 18 2002 23:48:19 Errors Jan 18 2002 23:58:17 ...
Página 255: Adición De Una Entrada De La Tabla De Alarmas
Alarm Entry (Entrada de alarma): Indica una alarma específica. Interface (Interfaz): La interfaz para la que se muestran las estadísticas de RMON. Counter Name (Nombre del contador): La variable MIB seleccionada. Counter Value (Valor del contador): El valor de la variable MIB seleccionada. Sample Type (Tipo de muestra): Especifica el método de muestreo para la variable seleccionada y compara el valor con los umbrales. Los valores de campo posibles son: Delta (Delta): Resta el último valor muestreado del valor actual. La diferencia de los valores se compara con el umbral. Absolute (Absoluto): Compara los valores directamente con los umbrales al finalizar el intervalo de muestreo. ...
Página 256: Modificación De Una Entrada De La Tabla De Alarmas
1. Abra la página RMON Alarms (Alarmas de RMON). 2. Haga clic en Add (Agregar). La página Add an Alarm Entry (Agregar una entrada de alarma) se abrirá. llustración 8-127. Página Add an Alarm Entry (Agregar una entrada de alarma) 3. Seleccione una interfaz. 4. Complete los campos del cuadro de diálogo. 5. Haga clic en Apply Changes (Aplicar cambios). La alarma de RMON se agrega y el dispositivo se actualiza. ...
Página 257: Visualización De Gráficos
Muestra el resumen de la tabla de alarmas. show rmon alarm Muestra la configuración de las alarmas de RMON. A continuación se muestra un ejemplo de los comandos de la CLI: console> enable console# config Console (config)# rmon alarm 1000 dell 360000 1000000 1000000 10 20 Console# show rmon alarm-table Index Owner ...
Página 258: Visualización De Las Estadísticas De Puerto
Interface Statistics (Estadísticas de interfaz): Selecciona el tipo de estadísticas de interfaz que se debe abrir. Etherlike Statistics (Estadísticas de Etherlike): Selecciona el tipo de estadísticas de Etherlike que se va abrir. RMON Statistics (Estadísticas de RMON): Selecciona el tipo de estadísticas de RMON que se va a abrir. GVRP Statistics (Estadísticas de GVRP): Selecciona el tipo de estadísticas de GVRP que se va a abrir. Refresh Rate (Frecuencia de actualización): Tiempo que transcurre antes de que las estadísticas se actualicen. Visualización de las estadísticas de puerto Abra la página Port Statistics (Estadísticas de puerto). 2. Seleccione el tipo de estadísticas que se debe abrir. 3. Seleccione la frecuencia de actualización deseada en el menú descendente Refresh Rate (Frecuencia de actualización). 4. Haga clic en Draw (Dibujar). Se muestra el gráfico de la estadística seleccionada. Visualización de las estadísticas de puerto mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para ver las estadísticas del puerto. Tabla 8-90. Comandos de la CLI para ver las estadísticas de puerto Comando de la CLI Descripción show interfaces counters [ethernet interfaz | port-channel número-canal- Muestra la pantalla de tráfico desde el punto de vista de una interfaz ...
Página 259: Visualización De Las Estadísticas De Lag
---- ------------------ Management_port R&D_port Finance_port Description ---- ------------------ Output Visualización de las estadísticas de LAG La página LAG Statistics (Estadísticas de LAG) contiene campos para abrir estadísticas en formato de gráfico para los LAG. Para abrir la página LAG Statistics (Estadísticas de LAG), haga clic en Statistics→ Charts→ LAGs (Estadísticas→ Gráficos→ LAG) en la vista de árbol. Ilustración 8-129. LAG Statistics (Estadísticas de LAG) Interface Statistics (Estadísticas de interfaz): Selecciona el tipo de estadísticas de interfaz que se debe abrir. Etherlike Statistics (Estadísticas de Etherlike): Selecciona el tipo de estadísticas de Etherlike que se va abrir. ...
Página 260: Visualización De Las Estadísticas De Lag Mediante Los Comandos De La Cli
3. Seleccione la frecuencia de actualización deseada en el menú descendente Refresh Rate (Frecuencia de actualización). 4. Haga clic en Draw (Dibujar). Se muestra el gráfico de la estadística seleccionada. Visualización de las estadísticas de LAG mediante los comandos de la CLI En la siguiente tabla se muestra un resumen de los comandos de la CLI equivalentes para ver las estadísticas del LAG. Tabla 8-91. Comandos de la CLI para ver las estadísticas de LAG Comando de la CLI Descripción show interfaces counters [ethernet interfaz | port-channel número-canal- Muestra la pantalla de tráfico desde el punto de vista de una interfaz física. puerto] show rmon statistics {ethernet interfaz | port-channel número-canal-puerto} Muestra las estadísticas de Ethernet de RMON.
Página 261 ...
