Capítulo 6Apendice D Cómo utilizar la función PLC |
Temporizador El temporizador se utiliza para controlar el tiempo. Hay almacenamiento en
bobinas, contactos y temporizadores. Cuando la bobina está ACTIVADA, su
contacto actuará (contacto a está cerrado, contacto b está abierto) cuando se
alcance el tiempo deseado. El valor de tiempo del temporizador está configurada
por parámetros, y cada temporizador tiene su período regular. El usuario
configura el valor del temporizador y cada temporizador tiene su período de
temporización. Una vez que la bobina está DESACTIVADA, el contacto no
actuará (el contacto a está abierto y el contacto b está cerrado) y el temporizador
estará configurado a cero.
Contador El contador se utiliza para contar. Requiere configurar el contador antes de
utilizarlo (es decir, el pulso del contador). En el contador hay bobinas, contactos y
la unidad de almacenamiento del contador. Cuando la bobina va de
DESACTIVADA a ACTIVADA, eso significa ingresar un pulso en el contador y el
contador deberá añadir 1. Existen 16 bits, 32 bits y contadores de alta velocidad
para ser utilizados por el usuario.
Registro de El PLC necesita administrar los datos y la operación cuando controla cada orden,
datos valor del temporizador y valor del contador. El registro de datos se utiliza para
almacenar datos o parámetros. Almacena un número binario de 16 bits, o sea
una palabra, en cada registro. Utiliza dos registros continuos de datos numéricos
para almacenar palabras dobles.

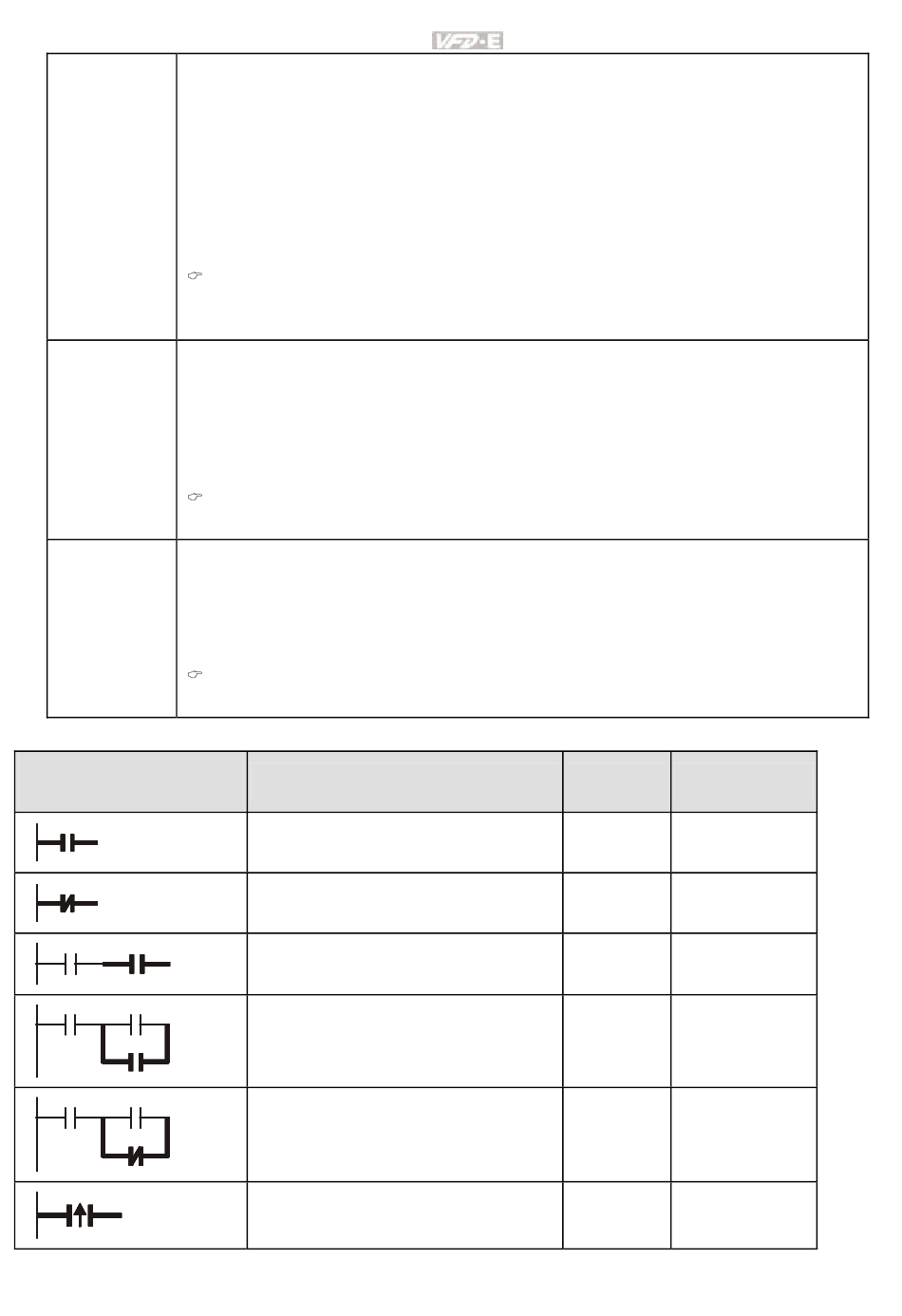

La estructura y explicación del diagrama escalonado:
Estructura del diagrama
escalonado
D-10
Indicación del equipo: T0, T1,...,T15. El símbolo del equipo es T y el
número utiliza el sistema numérico decimal. El rango diferente de
números se corresponde con los diferentes períodos de sincronización.
Indicación del equipo: C0, C1,...,C7. El símbolo del equipo es C y el
número utiliza el sistema numérico decimal.
Indicación del equipo: D0, D1,...,D29. El símbolo del equipo es D y el
número utiliza el sistema numérico decimal.
Explicación
Normalmente abierto, contacto a
normalmente cerrado, contacto b
Serie normalmente abierto
Paralelo normalmente abierto
Paralelo normalmente cerrado
Conmutador disparador de borde
ascendente
Comando
AND
ORI
LDP
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Equipo
LD X, Y, M, T, C
LDI X, Y, M, T, C
X, Y, M, T, C
O X, Y, M, T, C
X, Y, M, T, C
X, Y, M, T, C
