Capítulo 6Apendice D Cómo utilizar la función PLC |
BY3
NB7 NB6
2. Número octal (OCT)
Los números del terminal externo de entrada y salida del DVP-PLC utilizan el sistema
numérico octal.
Ejemplo:
Entrada externa: X0~X7, X10~X17...(número de dispositivo)
Salida externa: Y0~Y7, Y10~Y17...(número de dispositivo)
3. Número decimal (DEC)
El tiempo adecuado para número decimal a utilizar en el sistema DVP-PLC.
Para ser el valor de configuración del temporizador T o el contador C, tal como TMR C0
K50. (constante K)
Para ser al número dispositivo de M, T, C y D. Por ejemplo: M10, T30. (número de
dispositivo)
Para ser operando del comando de una aplicación, tal como MOV K123 D0. (constante K)
4. BCD (código binario decimal, BCD)
Muestra un número decimal por un número de unidad o cuatro bits de modo que se pueden
utilizar 16 bits continuos para representar los cuatro dígitos del número decimal. El
código BCD se utiliza habitualmente para leer el valor de entrada del interruptor de
inmersión o dar salida al valor a la pantalla de 7 segmentos para ser mostrado.
5. Número hexadecimal (HEX)
El tiempo adecuado para número Hexadecimal a utilizar en el sistema DVP-PLC.
Para ser operando del comando de una aplicación. Hexadecimal: MOV H1A2B D0.
(constante H)
Constante K:
En el PLC es habitual poner K delante de la constante para significar número decimal
number. Por ejemplo, K100 significa 100 en números decimales.
Excepción:
El valor que está compuesto por K y equipo bits X, Y, M y S será bit, byte, palabra o
palabra doble. K1 significa un dato de 4 bits y K2~K4 puede ser datos de 8, 12 y 16
bits por separado.
Constante H:

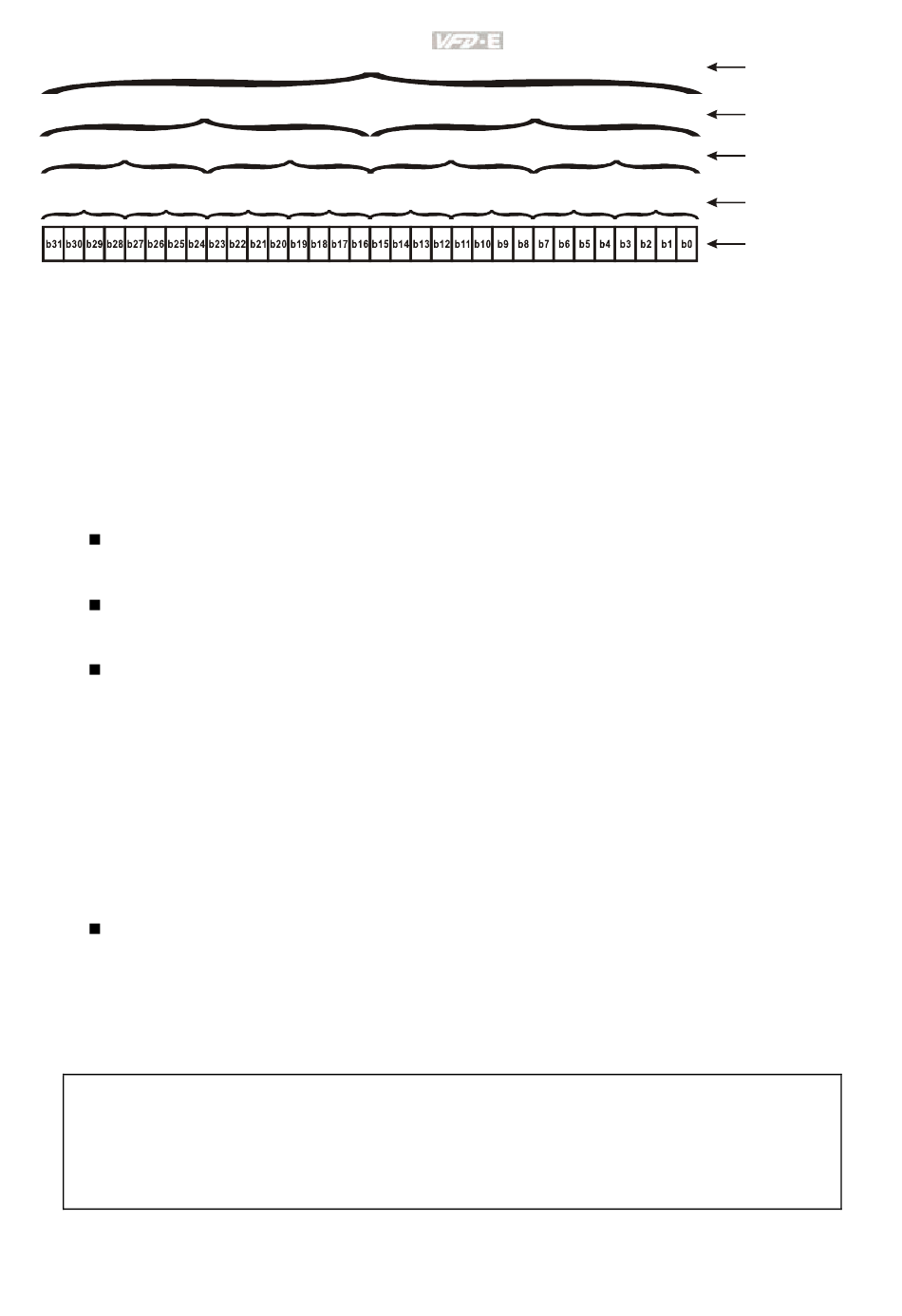

D-24
DW
W1
BY2
NB5 NB4
W0
BY1
NB3 NB2 NB1
Revisión Noviembre 2007, 03EE, SW--PW V1.10/CTL V2.10
Double Word
Word
BY0
Byte
NB0
Nibble
Bit
