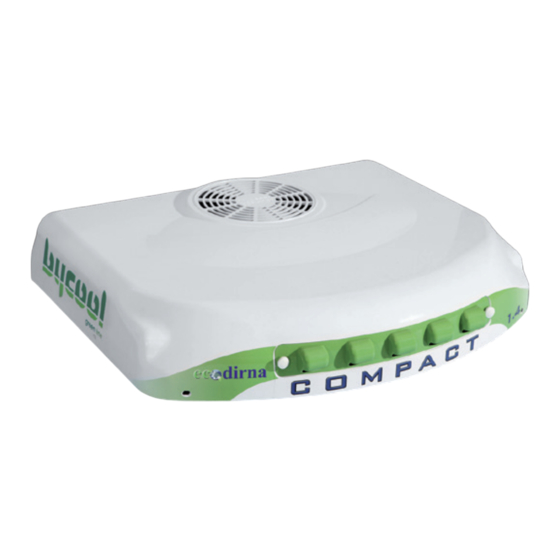

- Página 1 Air conditioning for vehicles COMPACT MAN TGX / TGA Cab. XLX / XXL Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian 220AA33080...
-
Página 2: Recomendaciones Para El Montaje
COMPACT 1.4 Air conditioning for vehicles Herramientas Recomendaciones Para el montaje Juego de Llaves Torx Juego de Llaves Allen • Antes de iniciar el montaje leer las instrucciones y Llave fija 10, 13, 14 seguirlas durante el proceso de instalacion. Tijeras Flexómetro •... - Página 3 Para vehículos TGX cabina XLX con spoiler las modificaciones a realizar en el mismo deben ser autorizadas por el cliente. Por lo que dirna Bergstrom se exime de toda la responsabilidad por la modificación del spoiler. En el caso de estar autorizadas las modificaciones que se deben realizar en el spoiler, se debe desmontar éste antes de...
- Página 4 COMPACT 1.4 Air conditioning for vehicles Quitar los residuos sobrantes adheridas al techo antes de pegar la junta EPDM. Pegue la junta EPDM 25x15 alrededor del resalte del hueco de escotilla (mirar el detalle para cortar los bordes finales de unión de la junta).
- Página 5 COMPACT 1.4 Air conditioning for vehicles Roscar 10 mm.(4)espárragos M8x85 en base Compact , sobre ellos introducir (1) arandela de goma, (1) plana y (1) tuerca. Apretar contra la base. Pegar junta EPDM 30x25 como se indica. Dejar los taladros libres Colocación parte trasera del equipo colocar al borde...
- Página 6 COMPACT 1.4 Air conditioning for vehicles Sólo para modelo TGX cabina XLX con spoiler, pegar junta EPDM 30x25 en el lado contrario del resto de modelos, como se indica. Dejar los taladros Colocación parte trasera del equipo libres colocar al borde Colocar equipo sobre...
- Página 7 COMPACT 1.4 Air conditioning for vehicles Sólo para modelo TGX cabina XLX con spoiler, colocar equipo sobre chapa escotilla, introduciendo espárragos en los taladros con corredera de la chapa de forma que la parte trasera del equipo quede a ras de la junta. Ver (B) del punto 5a.
- Página 8 COMPACT 1.4 Air conditioning for vehicles Por la parte interior centrar lateralmente el equipo en hueco escotilla. ! Importante: En el caso de no venir la junta (A) pegada en la base, retirar papel protector de la misma y pegarla como se indica.
- Página 9 COMPACT 1.4 Air conditioning for vehicles Introducir frente en espárragos existentes sobre la chapa fijándole con hexágono M6x25 (Atención que no interfierean cableados entre canalizadores y equipo). Presentar consola y centrar equipo de forma que quede donde estaba ubicada la consola original.
- Página 10 COMPACT 1.4 Air conditioning for vehicles Colocar consola con (4) tornillos 6/100x15 allen. ! ATENCIÓN, sacar cableados originales del alumbrado interior a través de los huecos de las consolas. Conectar y montar luces originales en la consola. Cubrir los (4) tornillos M6/100x15 allen con los embellecedores redondos de M6 de plástico.
-
Página 11: Vista Explosionada Hasta La Fijación De Los Soportes
COMPACT 1.4 Air conditioning for vehicles Vista Explosionada hasta la fijación de los soportes Arandela goma Ø6 Arandela plana Ø6 Techo Arandela goma Ø7 cabina Arandela plana Ø7 Junta EPDM Espárrago 30x25 Tuerca M8 M8 x 80 Tornillo M6x15 Chapa escotilla Junta EPDM Arandela plana ala ancha 25x15... -
Página 12: Instrucciones Detalladas Sobre La Instalación Del Cableado De Alimentación
COMPACT 1.4 Air conditioning for vehicles Instrucciones detalladas sobre la instalación del cableado de alimentación Cableado de alimentación 1- Llevar el cable de alimentación del equipo hasta la batería del vehículo, pegando los soportes de plástico en la parte posterior de la cabina y fijandolo con bridas; después con la cabina abatida pasar el cable por la parte inferior de la misma sujetándolo con abrazaderas y tornillos M4;... -
Página 13: Esquema Eléctrico
COMPACT 1.4 Air conditioning for vehicles Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control electrónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando del equipo porque se pueden producir daños irreparables. -
Página 14: Vista Por Inferior Spoiler
COMPACT 1.4 Air conditioning for vehicles Para cabinas XLX con spoiler Modificaciones a realizar en el spoiler en caso de autorización del cliente Marcar medidas indicadas, proteger con cinta de carrocero para no dañar spoiler y efectuar corte. R 25 R 25 Comienzo de curva Vista por inferior spoiler... - Página 15 COMPACT 1.4 Air conditioning for vehicles Montar spoiler con tornillos originales en su posición de origen.
- Página 16 The installing personnel must have a sufficient training Warning in vehicles air conditioning. dirna Bergstrom, s.l. shall not be responsible for When installing air conditioning equipment on roof, the breakdowns or damages coming from an inadequate upper cabin part must be protected with a cloth or a...
- Página 17 COMPACT 1.4 Air conditioning for vehicles Mount the front air input grille before starting assembly. In XLX cabin with spoiler TGX vehicles, the changes to be made must be authorised by the customer. In consequence, dirna Bergstrom shall be released from any liability deriving from modification of the spoiler.
- Página 18 COMPACT 1.4 Air conditioning for vehicles Remove any excess on the ceiling before attaching the EPDM seal. Attach the EPDM 25x15 seal around the hatch gap ridge (see the details to cut the ends of the seal joint). 15 mm HOW TO CUT THE EPDM SEAL TO PREVENT WATER FROM DRIPPING IN THE CABIN A- Attach the seal, keeping 100 mm of...
- Página 19 COMPACT 1.4 Air conditioning for vehicles Screw (4) 10 mm M8x85 studs in the Compact base and place (1) Ø20xØ7x3 rubber washer, (1) Ø6 flat washer and (1) M8 nut on them. Tighten them against the base. Attach seal EPDM 30x25 as shown. Leave the boreholes free Positioning the rear part of the unit...
- Página 20 COMPACT 1.4 Air conditioning for vehicles In the case of XLX cabin with spoiler TGX model only, attach EPDM 30x25 seal on the opposite side to the other models, as indicated. Leave the boreholes Positioning the rear part of the unit free position on the edge Position the equipment on the hatch plate,...
- Página 21 COMPACT 1.4 Air conditioning for vehicles In the case of XLX cabin with spoiler TGX model, position the unit on the hatch plate, inserting the studs in the elongated boreholes of the plate so the rear part of the unit is level with the seal. See (B) of point 5a.
- Página 22 COMPACT 1.4 Air conditioning for vehicles Via the interior section, laterally align the equipment in the hatch. ! Important: If the seal (A) is not attached to the base, remove the protective paper and attach as indicated. Attach the channelling equipment on the front. ! Important: Any chanelling equipment (B) included should be discarded as it is not valid for this unit.
- Página 23 COMPACT 1.4 Air conditioning for vehicles Introduce the front in the studs on the plate, securing with the M6x25 hexagon. (Take care to ensure there is no interference from cables between the channelling devices and equipment). Position the console and align the unit in the original console location.
- Página 24 COMPACT 1.4 Air conditioning for vehicles Position the console with (4) Allen screws 6/100x15. ! NOTE: remove the original cables from the interior wiring through the console gaps. Connect and mount original lights on the consoles. Cover the (4) Allen screws M6/100x15 with the M6 round plastic decorative pieces.
- Página 25 COMPACT 1.4 Air conditioning for vehicles Exploded side view to supports fastening Rubber washe Ø6 Flat washer Ø6 Cabin Rubber washer Ø7 ceiling Flat washer Ø7 Seal EPDM Stud 30x25 Nut M8 M8 x 80 Screw M6x15 Hatch plate Seal EPDM Flat wide-flanged washer 25x15 Seal EPDM...
- Página 26 COMPACT 1.4 Air conditioning for vehicles Detailed instructions on power wiring assembly Wiring supply 1- Lead equipment power cable up to the vehicle´s battery, gluing plastic supports on rear cabin side and fastening it with flanges. Once cabin has been folded, lead cable along lower cabin side, fastening it with clamps and M4 screws and up to battery with flanges.
-
Página 27: Electric Wiring
COMPACT 1.4 Air conditioning for vehicles Electric wiring IMPORTANT WARNING! Make sure polarities are not inverted when connecting equipment to battery. If this happens, electronic control will emit discontinuous whistles. Do not touch any key on panel or on equipment control since irreversible damages could occur. - Página 28 COMPACT 1.4 Air conditioning for vehicles For XLX cabins with spoiler Changes to make in the spoiler Mark the indicated measures, protect with mas- king tape to prevent damage to the spoiler and make the cut. R 25 R 25 Start of curve Lower spoiler view Cut flush with the rib...
- Página 29 COMPACT 1.4 Air conditioning for vehicles Place the spoiler back using the original screws.
- Página 30 Lors de l’installation de l’appareil d’air conditionné sur le dirna Bergstrom, s.l., ne sera pas responsable des toit, il faudra protéger la partie supérieure de la cabine dommages ou des bris dérivés d’une installation ou avec un linge ou une couverture de protection afin d’éviter...
- Página 31 à réaliser devront être autorisées par le client. Par conséquent, dirna Bergstrom décline toute responsabilité de la modification du spoiler. Si les modifications à réaliser sur le spoiler sont autorisées, ce dernier sera déposé avant de commencer l’installation.
- Página 32 COMPACT 1.4 Air conditioning for vehicles Retirer les résidus excédants, adhérés au plafond avant de coller le joint EPDM. Coller le Joint EPDM 25x15 autour de la saillie de la cavité de la trappe (voir le détail pour découper les bords finals d’union du joint).
- Página 33 COMPACT 1.4 Air conditioning for vehicles Visser 10 mm. (4) goujons M8x85 sur la base Compact, puis introduire par-dessus (1) rondelle en caoutchouc Ø 20 x Ø 7 x 3, (1) plane Ø 6 et (1) écrou M8. Serrer contre la base. Coller joint EPDM 30x25 comme indiqué.
- Página 34 COMPACT 1.4 Air conditioning for vehicles Uniquement pour le modèle TGX cabine XLX avec spoiler, coller joint EPDM 30x25 du côté opposé à celui du reste des modèles, comme il est indiqué. Mise en place partie arrière de Laisser les trous l’équipement Placer le bord libres Placer équipement sur tôle trappe, en introduisant...
- Página 35 COMPACT 1.4 Air conditioning for vehicles Uniquement pour modèle TGX cabine XLX avec spoiler, placer l’équipement sur la platine de trappe, en introduisant les goujons dans les trous à glissière de la platine de sorte que la partie arrière de l’équipement soit à ras du joint. Voir (B) du point 5a.
- Página 36 COMPACT 1.4 Air conditioning for vehicles Par la partie intérieure, centrer latéralement l’équipement dans la cavité de la trappe. ! Important : si le joint (A) n’est pas collé à la base, retirez le papier protecteur de ce dernier et collez-le en suivant les indications.
- Página 37 COMPACT 1.4 Air conditioning for vehicles Introduire la façade sur les goujons existants sur la tôle en la fixant avec l’hexagone M6x25 (Attention à ce que les câblages n’interfèrent pas avec les guidages et l’équipement). Présenter la console et centrer l’équipement de façon à...
- Página 38 COMPACT 1.4 Air conditioning for vehicles Placer la console avec /(4) vis 6/100x15 allen. ! ATTENTION retirer les câblages originaux de l’éclairage intérieur à travers les espaces de console. Brancher et monter les lumières originales sur les consoles. Couvrir les (4) vis M6/100x15 allen avec les enjoliveurs ronds de M6 en plastique.
- Página 39 COMPACT 1.4 Air conditioning for vehicles Vue explosée jusqu’à la fixation des supports de fixation Rondelle caoutchouc Ø6 Rondelle plane Ø6 Plafond Rondelle caoutchouc Ø7 cabine Rondelle plane Ø7 Joint EPDM Goujon 30x25 Ecrou M8 M8 x 80 Vis M6x15 Tôle trappe Joint EPDM Rondelle plane ailette large...
- Página 40 COMPACT 1.4 Air conditioning for vehicles Instructions détaillées sur l’installation du câblage d’alimentation Câble d’alimentation 1- Conduire le câble d’alimentation de l’équipement jusqu’à la batterie du véhicule, en collant les supports de plastique sur la partie postérieure de la cabine et en le fixant avec des brides. Ensuite, la cabine étant rabattue, passer le câble le long de la partie inférieure de celle-ci en l’attachant avec des colliers et des vis M4 et jusqu’à...
- Página 41 COMPACT 1.4 Air conditioning for vehicles Câblage electrique AVERTISSEMENT IMPORTANT! Faire attention de ne pas invertir les polarités lors de la connexion de l’équipement à la batterie. Si cela se produit, le contrôle électronique émettra des sons discontinus. Ne toucher aucun bouton, ni du panneau, ni de la commande de l’équipement car des dommages irréparables pourraient alors se produire.
- Página 42 COMPACT 1.4 Air conditioning for vehicles Pour cabines XLX à déflecteur Modifications à réaliser sur le déflecteur Marquer les mesures indiquées, protéger avec du ruban de masquage pour ne pas abîmer le spoiler et effectuer la coupe. R 25 R 25 Début de courbe Vue partie inférieure spoiler Couper au ras de la nervure.
- Página 43 COMPACT 1.4 Air conditioning for vehicles Monter le spoiler avec des vis d’origine sur sa position d’origine.
- Página 44 COMPACT 1.4 Air conditioning for vehicles Werkzeuge Empfehlungen Zur montage Torx-Schraubenschlüssel Inbusschraubenschlüssel Vor und während der Montage bitte diese • 10er, 13er, 14er Schraubenschlüssel Anweisungen lesen und beachten. Schere Metermaß Benutzen Sie für jeden Arbeitsschritt die geeigneten • Werkzeuge. Elektrizität •...
- Página 45 COMPACT 1.4 Air conditioning for vehicles Vor Montabeginn vorderes Lufteintrittsgitter montieren. Bei Fahrzeugen TGX Kabine XLX mit Spoiler müssen die an diesem durchzuführenden Umbauten vom Kunden genehmigt werden. Darum übernimmt Dirna Bergstrom keinerlei Haftung für Umbauten Spoiler. Sind die erforderlichen Umbauten am Spoiler genehmigt, muss dieser vor der Installation ausgebaut werden.
- Página 46 COMPACT 1.4 Air conditioning for vehicles An der Decke haftende Reste entfernen, bevor die EPDM-Dichtung eingeklebt wird. Kleben Sie die EPDM-Dichtung 25x15 um den Steg der Lukenöffnung. (Beachten Sie die Detailbeschreibung zum Beschneiden der Endverbindungskanten der Dichtung). 15 mm WIE BESCHNEIDET MAN DIE EPDM-DICHTUNG, UM DAS EINSICKERN VON WASSER ZU UNTERBINDEN A- Dichtung einkleben und 100 mm des...
- Página 47 COMPACT 1.4 Air conditioning for vehicles Vier (4) Gewindebolzen 5 mm M8x85 in die Unterlage Compact einschrauben, über diesen eine (1) Unterlegscheibe aus Gummi Durchm. 20 x 7 x 3, eine (1) flache Unterlegscheibe Durchm. 6 und eine (1) Mutter M 8 anbringen. Gegen die Unterlage anziehen.
- Página 48 COMPACT 1.4 Air conditioning for vehicles Nur für Modell TGX Kabine XLX mit Spoiler, EPDM-Dichtung 30x25 wie gezeigt auf der anderen Seite als bei den übrigen Modellen ankleben. Anbringung Geräterückseite Bohrlöcher frei Am Rand anbringen lassen Anlage auf dem Lukenblech platzieren und die Stiftschrauben in die Löcher mit dem Schieber des Bleches einführen.
- Página 49 COMPACT 1.4 Air conditioning for vehicles Nur für Modell TGX Kabine XLX mit Spoiler, Gerät auf Lukenblech anbringen, Stiftschrauben in die entsprechenden Bohrlöcher des Blechs stecken, so dass sich die Rückseite des Geräts auf Höhe der Dichtung befindet. Siehe (B) Punkt Bei diesem Modell wird das Gerät mit dem Blech entsprechend der in Punkt 5a angegeben Maße auf der anderen Seite als...
- Página 50 COMPACT 1.4 Air conditioning for vehicles Anlage von innen seitlich in der Lukenöffnung zentrieren. ! Wichtiger Hinweis: Sollte die Dichtung (A) nicht bereits an der Grundplatte kleben, den Schutzstreifen abziehen und wie gezeigt aufkleben. Führungen an der Frontseite aufkleben. ! Wichtiger Hinweis: Wenn die Anlage Luftführungen (B) beinhaltet, sind diese herauszunehmen, da sie für diese Anlage...
- Página 51 COMPACT 1.4 Air conditioning for vehicles Frontseite auf den auf dem Blech vorhandenen Stiftschrauben platzieren und mit Sechskant M6x25 befestigen. (Vorsicht! Verkabelungen zwischen Führungen und Anlage dürfen sich nicht überschneiden). Konsole auflegen und Gerät so zentrieren, dass es sich an der Stelle der Originalkonsole befindet.
- Página 52 COMPACT 1.4 Air conditioning for vehicles Konsole mit(4) Inbusschrauben 6/100x15 anbringen. ! VORSICHT! Originalverkabelungen Innenbeleuchtung durch Konsolenöffnungen herausziehen. Originalleuchten in die Konsolen montieren und anschließen. M6/100x15 Inbusschrauben runden M6-Kunststoffzierabdeckungen abdecken. Verkabelung m/Kunststoffstützen und Flanschen Fahrerhausdecke befestigen anschließen (Montagebereich vorher sorgfältig reinigen).
- Página 53 COMPACT 1.4 Air conditioning for vehicles Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe Ø6 Flachscheibe Ø6 Gummischeibe Ø7 Fahrerhausdecke Stiftschraube Flachscheibe Ø7 EPDM-Dichtung M8 x 80 30x25 Mutter M8 Tornillo M6x15 Lukenblech Breitflanschflachdichtung EPDM-Dichtung EPDM-Dichtung Mutter M8 25x15 Befestigungsstütze 25x15 Breitflanschflachdichtung Breitflanschflachdichtung Selbstlockierende M8-Mutter...
- Página 54 COMPACT 1.4 Air conditioning for vehicles Ausführliche Einleitungen über die Installation der Verkabelungsleitung Versorgungs- verkabelung 1- Führen Sie bitte die Verkabelungsleitung der Anlage bis zur Batterie des Fahrzeugs, befestigen Sie anschliessend die Plastikhalterungen in der hinteren Seite der Kabine und klammern diese fest mit Flanschverschraubungen ; anschliessend mit der schräg offenen Kabine, führen Sie diese Verkabelung durch die untere Seite der Kabine, und befestigen Sie diese mit Klammern und M4 Schrauben - und bis zur Batterie mit Flanschverschraubungen - muss der selbe Schritt ausgeführt werden mit der Originalverkabelung.
-
Página 55: Elektrischeverkabelung
COMPACT 1.4 Air conditioning for vehicles ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Falls die Polarität versehentlich umgekehrt wird, gibt die Elektroniksteuerung unterbrochene Töne ab. In diesem Fall keine Tasten des Bedienfeldes oder der Fernbedienung berühren, da dauerhafte Schäden an der Elektronik der Einheit entstehen würden. Lesen Sie vor dem Einschalten der Einheit den Benutzerleitfaden durch. - Página 56 COMPACT 1.4 Air conditioning for vehicles Für die Kabinen XLX mit Spoiler An dem Spoiler vorzunehmende Modifizierungen. Angegebene Maße markieren, Spoiler mit Ka- rosserieband vor Beschädigung schützen und schneiden. R 25 R 25 Kurvenbeginn Ansicht Unterseite Spoiler Auf Höhe der Rippe schneiden Auf Höhe der Rippe schneiden...
- Página 57 COMPACT 1.4 Air conditioning for vehicles Spoiler mit den Originalschrauben in seiner Originalposition montieren.
-
Página 58: Suggerimenti Per Il Montaggio
L’installatore deve essere in possesso della formazione necessaria in materia di aria condizionata per veicoli. Attenzione dirna Bergstrom, s.l. declina ogni responsabilità per danni o rotture derivanti dall’errata installazione Quando si installa l’impianto di aria condizionata sul o dall’errato uso dell’impianto o da sostituzioni... - Página 59 Per i veicoli TGX cabina XLX con spoiler, le modifiche da eseguire sul medesimo devono essere autorizzate dal cliente. Dirna Bergstrom declina perciò ogni responsabilità per la modifica dello spoiler. In caso di autorizzazione all’esecuzione delle modifiche allo spoiler, occorre smontarlo prima di cominciare l’installazione.
- Página 60 COMPACT 1.4 Air conditioning for vehicles Rimuovere i residui eventualmente rimasti attaccati al tetto prima di incollare la guarnizione EPDM. Incollare la guarnizione EPDM 25x15 intorno alla sporgenza del vano del tettuccio apribile (vedi il particolare per tagliare i bordi finali di unione della guarnizione).
- Página 61 COMPACT 1.4 Air conditioning for vehicles Avvitare di 10 mm (4) viti prigioniere M8x85 sulla base Compact e su queste ultime inserire (1) rondella di gomma Ø 20 x Ø 7 x 3, (1) rondella piana Ø 6 e (1) dado M8. Stringere contro la base.
- Página 62 COMPACT 1.4 Air conditioning for vehicles Solo per il modello TGX cabina XLX con spoiler: incollare la guarnizione EPDM 30x25 sul lato contrario rispetto agli altri modelli, come indicato. Lasciare liberi i fori Montaggio della parte posteriore dell’impianto posizionare sul bordo Posizionare l’impianto sulla lamiera del tettuccio apribile ed inserire le viti prigioniere nei fori della lamiera.
- Página 63 COMPACT 1.4 Air conditioning for vehicles Solo per il modello TGX, cabina XLX con spoiler: montare l’impianto sulla lamiera del tettuccio apribile, inserendo le viti prigioniere nei fori della lamiera in modo tale che la parte posteriore dell’impianto sia a filo della guarnizione. Vedi (B) del punto 5a.
- Página 64 COMPACT 1.4 Air conditioning for vehicles Dalla parte interna centrare lateralmente l’impianto nel vano del tettuccio apribile. ! Nota bene: se la guarnizione (A) non è incollata alla base, rimuovere la carta protettiva della stessa e incollarla come indicato. Incollare i canalizzatori sulla parte frontale. ! Nota bene: se è...
- Página 65 COMPACT 1.4 Air conditioning for vehicles Inserire la parte frontale sulle viti prigioniere presenti sulla lamiera e fissare con la vite a testa esagonale M6x25 (fare attenzione ad evitare interferenze di cablaggi tra i canalizzatori e l’impianto). Sistemare provvisoriamente la console e centrare l’impianto in modo tale da situarlo nel punto in cui era ubicata la console originale.
- Página 66 COMPACT 1.4 Air conditioning for vehicles Posizionare la console con (4) viti 6/100x15 a brugola . ! ATTENZIONE: estrarre cablaggi originali dell’illuminazione interna attraverso i vani della console. Collegare e montare le luci originali nelle console. Coprire le (4) viti M6/100x15 a brugola con gli elementi decorativi rotondi M6 di plastica.
- Página 67 COMPACT 1.4 Air conditioning for vehicles Esploso fino al fissaggio dei supporti di fissaggio Rondella gomma Ø6 Rondella piana Ø6 Tettuccio Rondella gomma Ø7 Vite prigioniera Guarnizione Rondella piana Ø7 cabina M8 x 80 EPDM 30x25 Dado M8 Vite M6x15 Lamiera tettuccio apribile Guarnizione...
- Página 68 COMPACT 1.4 Air conditioning for vehicles Istruzioni dettagliate Sull’installazione del cablaggio di alimentazione Cablaggio dell’alimentazione 1- Portare il cavo dell’alimentazione dall’apparecchiatura fino alla batteria del veicolo, collocando i supporti in plastica sulla parte posteriore della cabina e fissandoli con flange; dopo con la cabina riversata passare il cavo dalla sua parte inferiore bloccandolo con fascette e viti M4;...
-
Página 69: Cablaggio Elettrico
COMPACT 1.4 Air conditioning for vehicles Cablaggio elettrico AVVISO IMPORTANTE! Precauzione: non invertire le polarità collegando l’apparecchiatura alla batteria. Se si desse il caso, il controllo elettronico emetterà alcuni suoni a intervalli. Non deve essere toccato nessun tasto sia del pannello sia del comando dell’apparecchiatura, perché... - Página 70 COMPACT 1.4 Air conditioning for vehicles Per cabine XLX con spoiler Modifiche da eseguire sullo spoiler Segnare le misure indicate, proteggere con nastro da carrozziere per non danneggiare lo spoiler ed eseguire il taglio. R 25 R 25 Inizio della curva Vista dalla parte inferiore dello spoiler Tagliare a filo della nervatura Tagliare a filo della nervatura...
- Página 71 COMPACT 1.4 Air conditioning for vehicles Montare lo spoiler con le viti originali nella posizione originale.
- Página 72 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
