13 Posición neutra de la palanca de rodillo / posición radial de la leva de mando
.05.15
Norma
1. Estando el vástago de émbolo 1 dentro, entre el borde exterior de la leva de mando 6
y el rodillo de la palanca de rodillo 5 deberá haber una distancia de 0,1 mm.
2. Con el cortahilos conectado, la leva de mando 6 deberá situar la palanca de rodillo 5
justamente en su posición neutra, estando la palanca tirahilos en su pms.
7

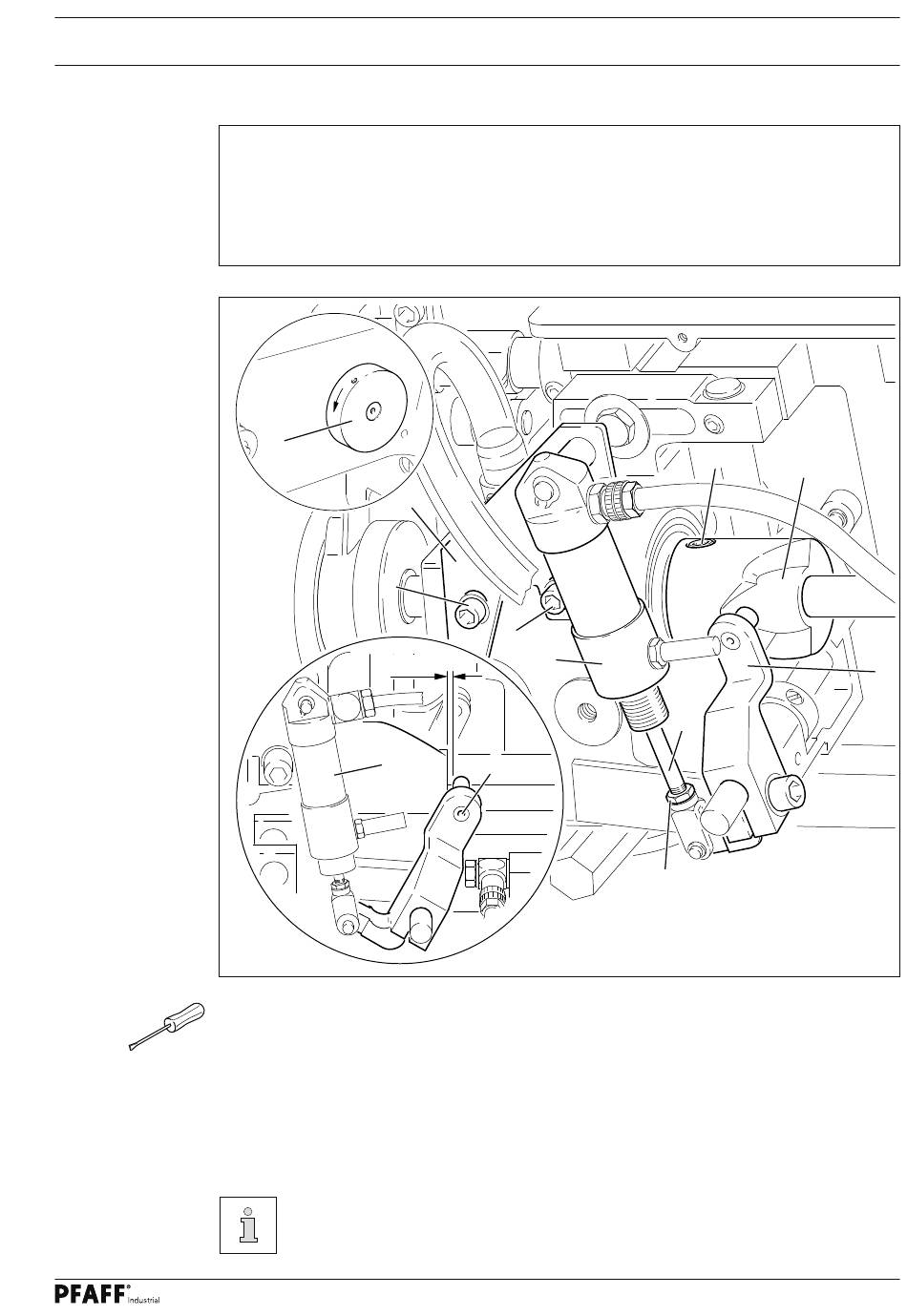

Fig. 13 - 16
● Meta el vástago de émbolo 1 en el cilindro 2 hasta el tope.
● Desplace el soporte 3 del cilindro ( tornillos 4 ) conforme a la Norma 1.
● Ponga la palanca tirahilos en su pmi y presione con la mano la palanca de rodillo 5 en la
leva de mando 6.
● Girando el volante 7 en el sentido de la fl echa, ponga la palanca tirahilos en su pms y
haga la comprobación conforme a la Norma 2.
● Dado el caso, gire la leva de mando 6 ( tornillos 8 ) conforme a la Norma 2.
3
4
0,1 mm
6
En el vástago de émbolo 1, deberá sobresalir 1 mm aprox. de rosca de la
contratuerca 9.
4
2
5
9
Justierung
8
6
1
5
107
