Altura del cazahilos

.05.16
● Afl oje los tornillos 1 y 2.
● Coloque el cazahilos 3 sobre la cápsula 4 de la canilla.
● Desplace el cazahilos 3 ( tornillo 5 ) conforme a la Norma.
● Establezca el juego en la altura del eje 6, ponga el anillo de retención 7 contra la
108
Norma
El borde inferior del cazahilos 3 deberá estar a una distancia de 0,8 mm sobre la cápsula
4 de la canilla.
3
4

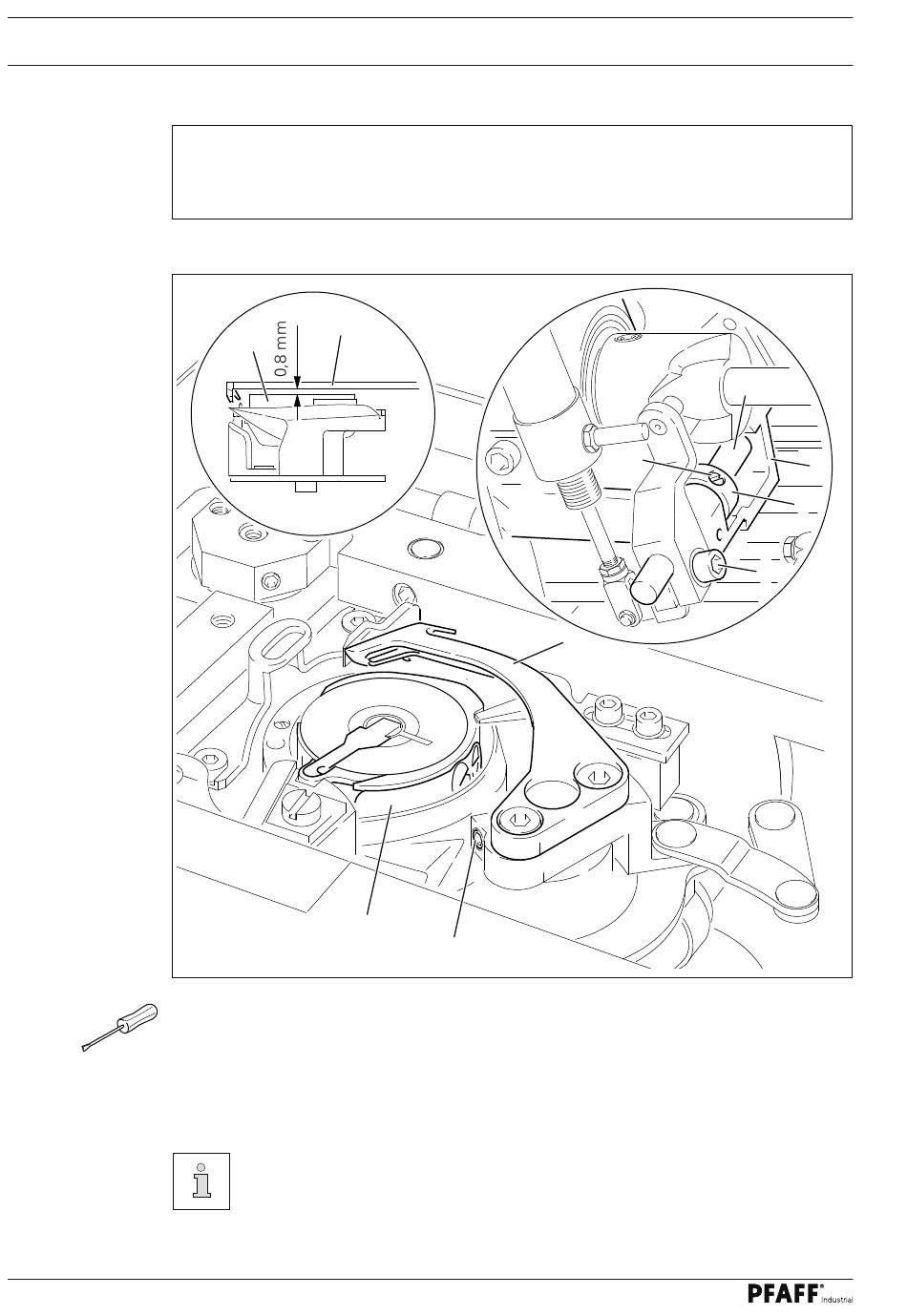

Fig. 13 - 17
carcasa 8 del cojinete y apriete el tornillo 2.
Deje el tornillo 1 afl ojado para hacer los ajustes siguientes.
